Описание товара

8 портов SATA 3 PCI Express плата расширения PCI-E SATA контроллер PCIE 1X к SATA карта SATA3.0 6 Гб адаптер Добавить на карты для HDD SSD

Параметры
Набор микросхем Marvell 88SE9215
Порты: 8 портов SATA 6 ГБ/сек.
Совместимость со спецификацией PCI-E V2.0 и обратная совместимость с PCI-E 1.X
Поддержка локальной командной очереди (NCQ)
Совместимость с жесткими дисками SATA 6G, 3G и 1,5G
Совместимость со спецификацией PCI-E v2.0 и обратная совместимость с PCI-E v1.x
Интерфейс PCI Express x1, совместим с разъемами PCI Express x1, x2, x4, x8 и x16
Набор микросхем Marvell 88SE9215 + JMicron JMB5xx
Поддерживает 10 ТБ жесткий диск диски
Неraid стандартный SATA контроллер

Специальные Особенности
Системные требования: Windows 10/8.1/8/7(32/64 бит)/XP/Linux
Интерфейс: интерфейс PCI Express x1. Совместимость с разъемами PCI-E X1,X4,X8,X16
Инструкции по установке
1: пожалуйста, очистите золотой палец карты SATA3.0 ластиком, подключите кабель SATA шасси к карте.

Затем подключите все жесткие диски.
2: Выключите питание компьютера и откройте заднюю крышку ПК; Снимите полосы, соответствующие свободному слоту на шасси.
3: вставьте карту расширения в соответствующий разъем расширения PCI-E хоста
4: Закрепите железную полосу расширительной карты на шасси с помощью отвертки.
5: закройте шасси и подключите шнур питания для загрузки. После входа в систему установите драйвер

Установка драйвера
1. Вставьте компакт-диск companion drive в компакт-диск;
2. Откройте «Мой компьютер», найдите расположение диска, откройте диск;
3. Найдите "CD:\ SATA карта \ Marvell \ 9215 \ drvsetup внутри. Файл драйвера exe;
4. Затем следуйте инструкциям компьютера для завершения установки, затем перезагрузите компьютер

Проверьте установку
Подходит для карт PCI-E с чипсетом Marvell 88SE9215 + JMicron JMB5xx:
Откройте «Диспетчер устройств», разверните «универсальный контроллер последовательной шины», если есть «контроллер Marvell 92xx SATA 6G», оборудование и драйвер установлены успешно; если есть «неизвестное устройство» или другая информация, оборудование или драйвер не были успешно установлены.
Если есть «стандартный SATA AHCI контроллер», информация об оборудовании в разделе «Диспетчер устройств» или
«IDE ATA/ATAPI контроллер», это означает, что драйвер не установлен под Windows 10.

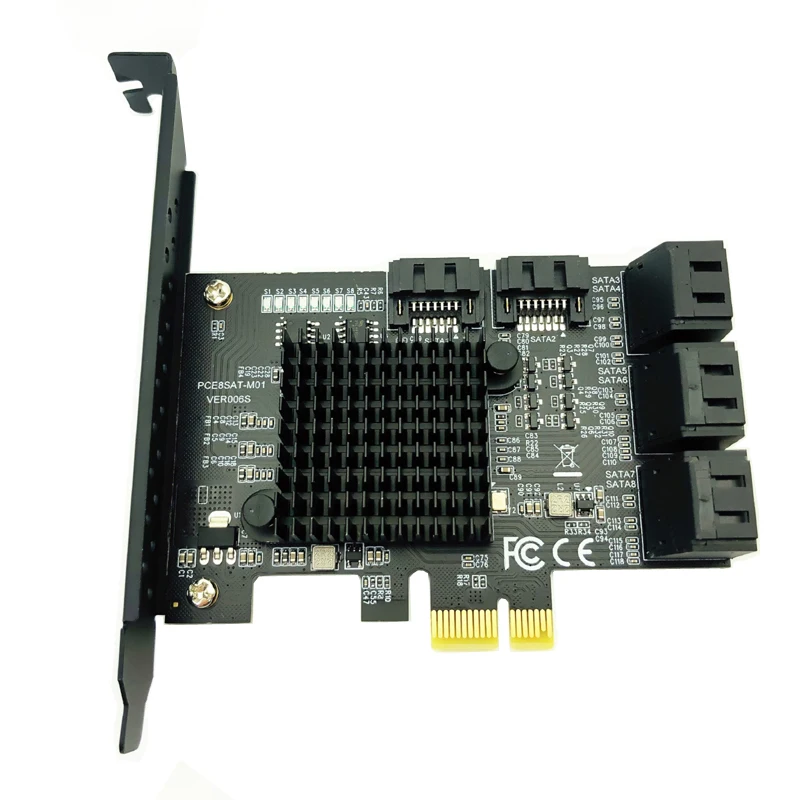

Макет карты
На рисунке ниже показаны основные компоненты карты расширения порта SATA3.0 8.

Примечание:
Карта PCI-E SATA3.0 должна быть установлена в слоте PCI-E материнской платы и не может быть вставлена в разъем PCI.
Самая быстрая скорость 380-450 м/с PCI-E 2,0. Если он подключен к PCI-E1.0, скорость только 200-300 м/с. Различные компьютерные конфигурации и sata ssd имеют различные скорости. Если все порты используются одновременно, скорость будет замедляться.
Мы рекомендуем использовать эту карту SATA 3,0 в Слотах PCIE2.0 или 3,0, чтобы получить самую быструю скорость.
Мультипликатор порта SATA не является портом sup ed, если драйвер не установлен.
Мы должны установить драйвер для распознавания всех жестких дисков.
Не забудьте выключить питание компьютера, прежде чем вставлять или удалять карту, а затем вставить карту, чтобы избежать повреждения материнской платы или расширительной карты.
Если нет CD-ROM или диска драйвера, вы можете связаться с продавцом, чтобы отправить вам драйвер.

Что включает в себя

Карта расширения SATA 3,0-1 шт.
1 x низкопрофильный кронштейн
1 x CD драйвер

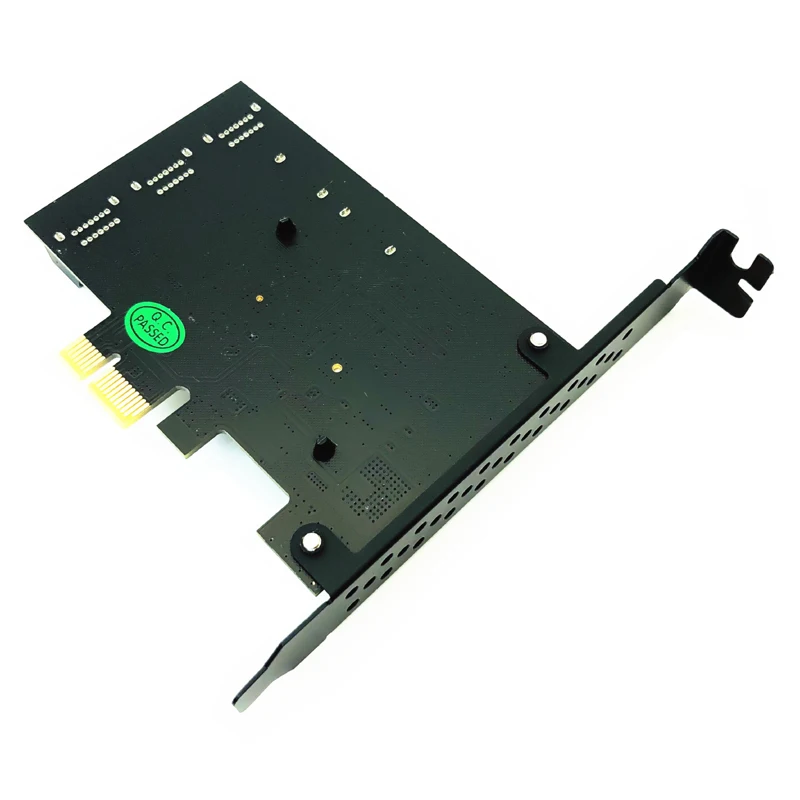

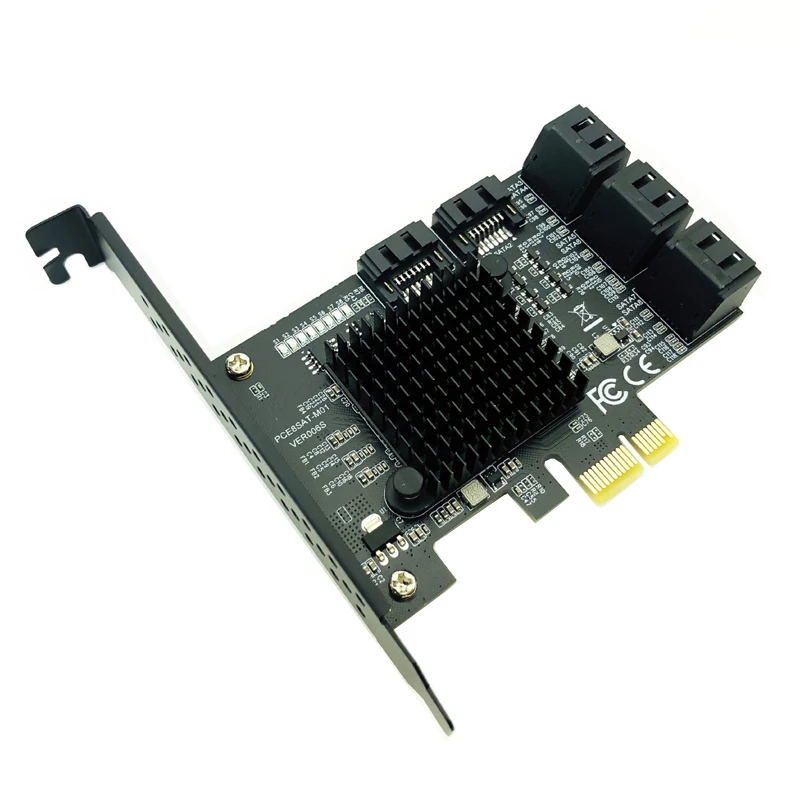

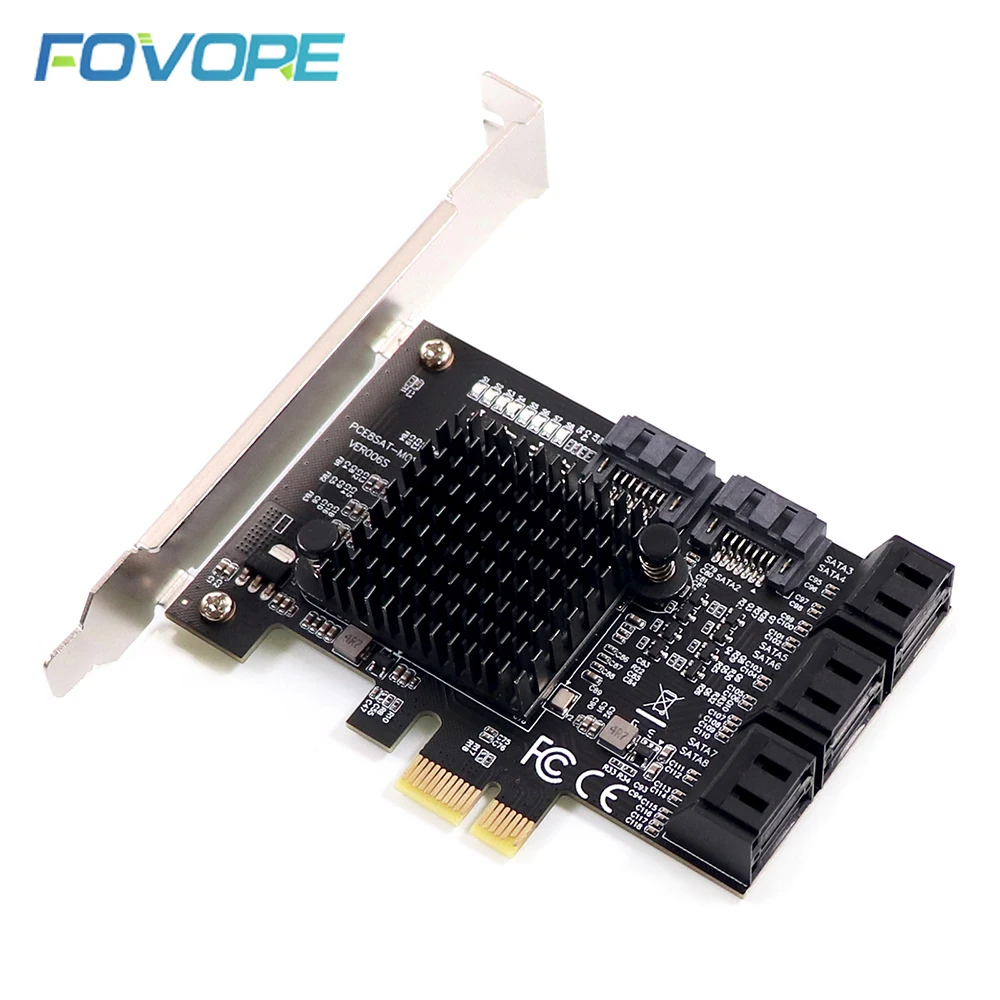

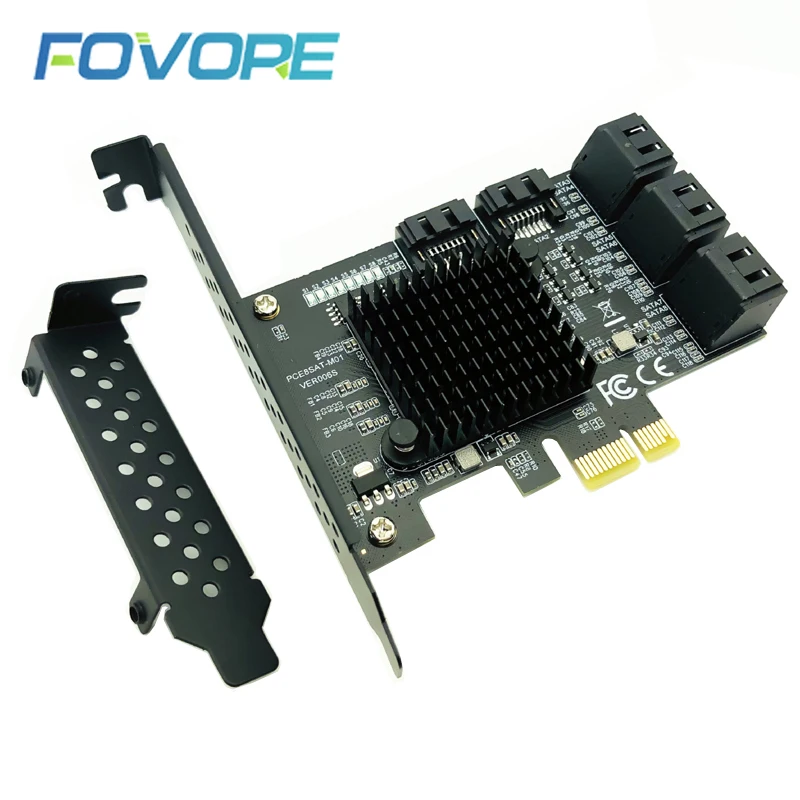

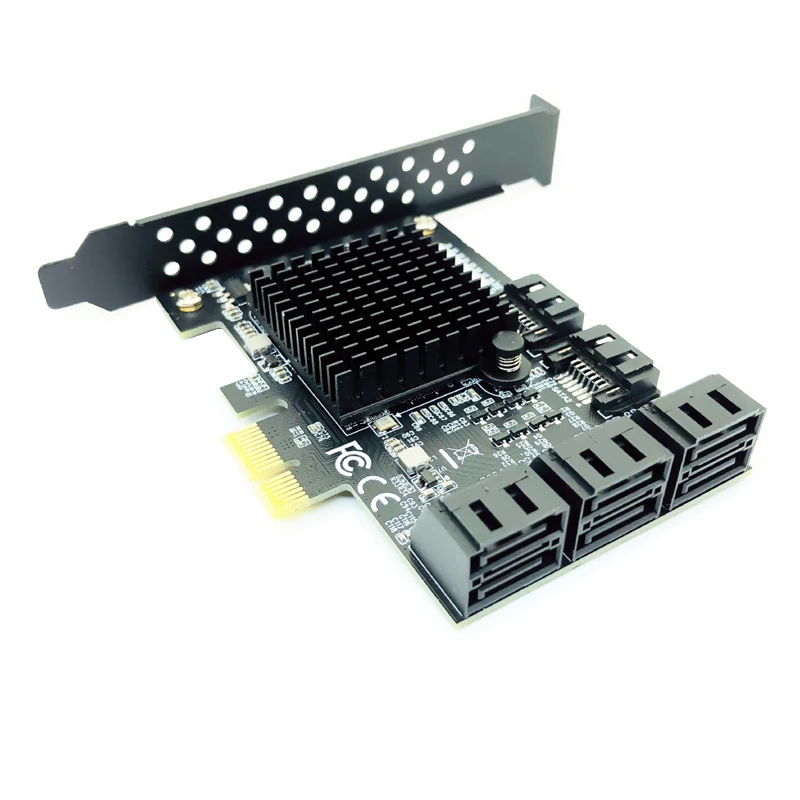

Фотографии продукта
