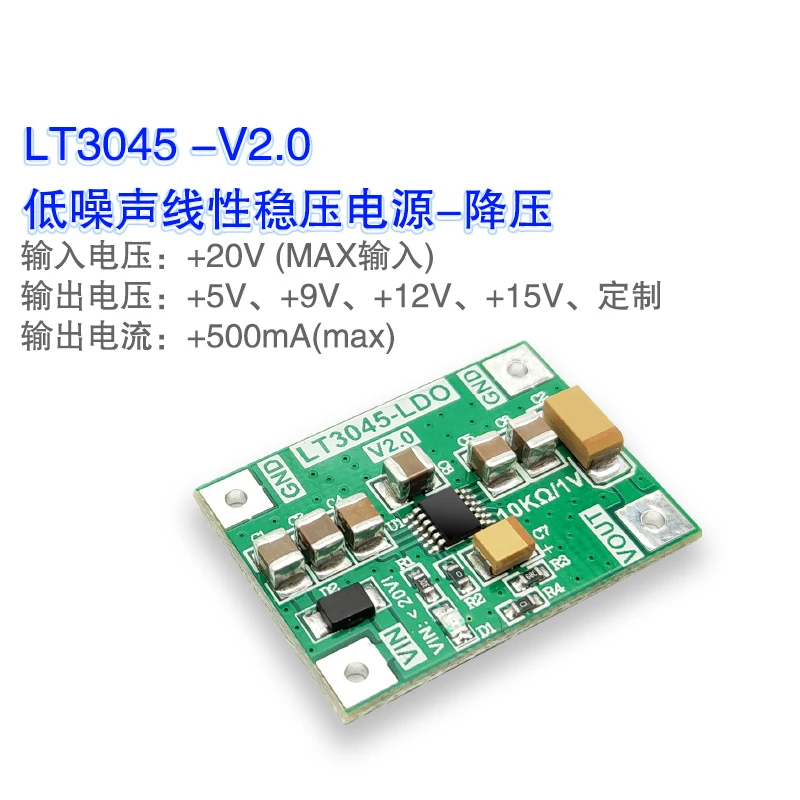

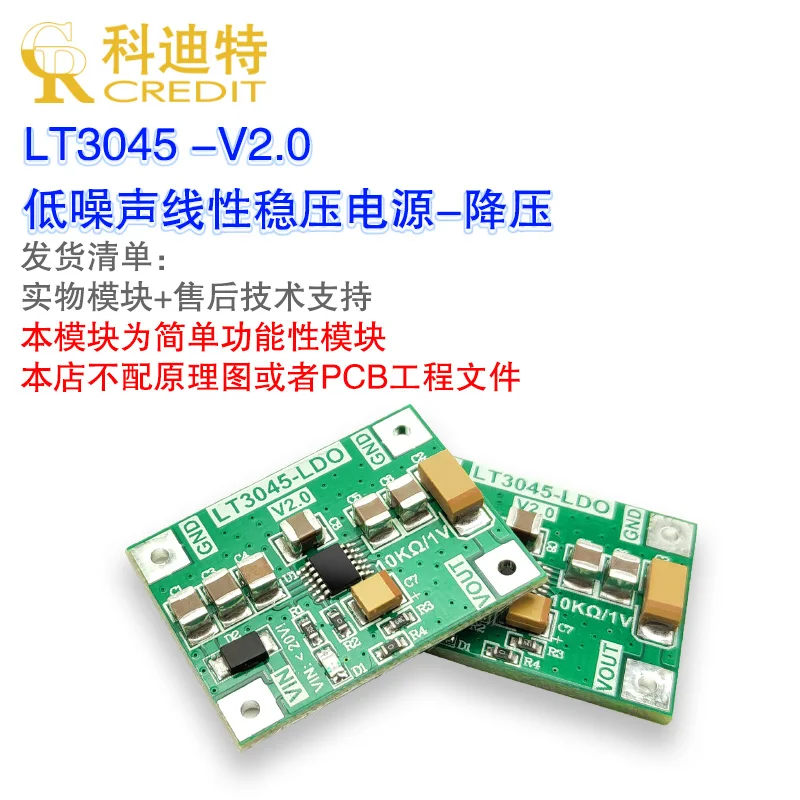

LT3045 модуль источника питания низким уровнем шума линейность РЧ источник Модуль

LT3045 модуль источника питания низким уровнем шума линейность РЧ источник Модуль

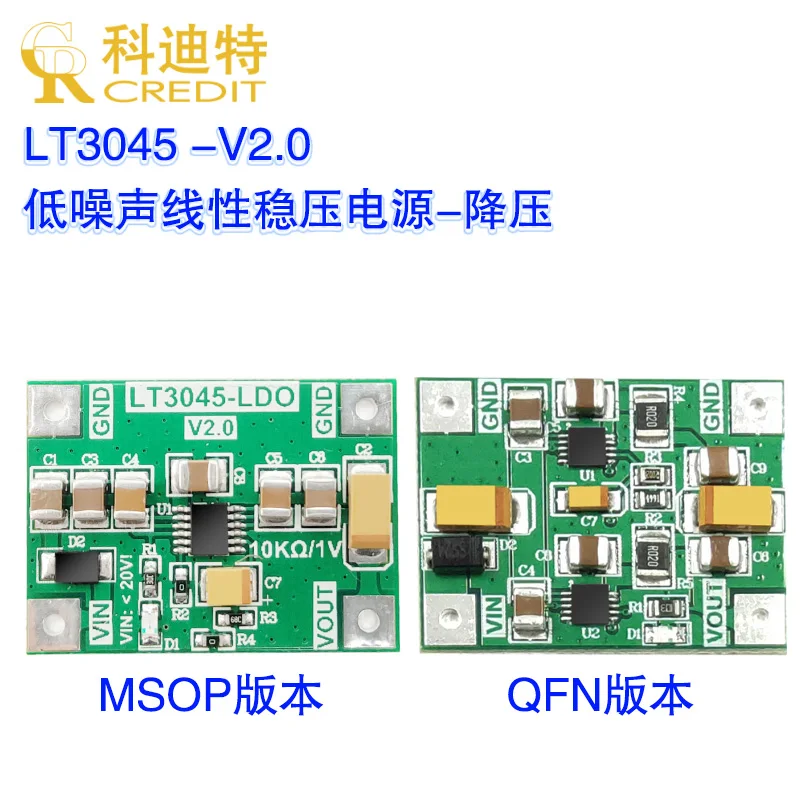

Цветовая классификация:
Единая версия MSOP
QFN Одиночная версия
Версия с двумя ЧИПАМИ QFN



Имя параметра
Значение параметра
Краткое описание
Модель модуля
KDT3045A -079- -MISOP-
[Однокристальная LT3045-MSOP- _ мини-версия]
A
Тип Модуля
: Положительное напряжение DC-DC точность низкий уровень шума, Линейный источник питания Шаг вниз, радиочастота RF
Линейный регулятор
Входное напряжение
Tout + 0,3 V - + 207
Рекомендуется использовать входное напряжение ниже + 20 в
(Вход IAX)
Выходное напряжение
Этот магазин предоставляет различные версии напряжения: Индивидуальные
[Единственный LT3045 может быть полностью загружен с 500mA под 0,3 V передатчик перепада давления,
Выходной ток
+ 500 мА [NAX]
Когда ток на выходе больше, пожалуйста, обратите внимание на тепловыделение и контроль ввода
Разница в давлении с выходным напряжением;]
Разница в давлении на входе и выходе
Минимальный-260 мВ
Обычно рекомендуется для того, чтобы быть больше, чем 0,5 V;
Выходная мощность
Менее 3 Вт
Рабочая частота
Линейный источник питания не имеет частоты переключения и предназначен для сигнальных схем.
Электричество
Выход пульсации модуля
Лучше, чем 1nVpp
Защита модуля
Нет внешней защиты обратного соединения, нет внешней защиты предохранителя, пожалуйста, покупатели
Подумайте о себе
Вес модуля
3. 5g
Характеристики модуля
30X22X10
(Длина, ширина и высота nn с радиатором)
Как линейный чип, чем больше нагрузка, тем больше тепло, пожалуйста, обратите внимание
Модуль тепла
Итальянская теплоотдача, этот модуль принимает TSSOP SMD посылка, так что в
Пожалуйста, обратите внимание на тепловыделение во время использования, и рассчитать ток нагрузки разумно
Рабочая Температура модуля
Промышленный Класс (-40C- + 85C), чем выше нагрузка, обратите внимание
Рассеивание тепла
Другие особенности модуля
С индикатором входного напряжения, дизайн мини-версии, эксклюзивная версия DI7
Источника питания
Применение модуля
Аудио декодирование питания, точный усилитель питания, радиочастотный источник питания
Источник питания и т. Д.
Модульный шум
Положительное давление: 0.8μ VRIS (10 Гц, 100 кГц)
Модуль PSR
Положительное давление: 76 дБ при 1 МГц
Максимальная емкость нагрузки модуля
Лучше, чем 1000 мкФ
Коэффициент нагрева модуля
Чем больше разница в давлении, тем больше тепло: выходной ток большой, тем больше тепло
Вред:



Описание модуля
(1), мини-дизайн, эксклюзивный DIY источник питания;
(2) Высокоточный регулятор напряжения LT3045;
(3), 6 22 мкФ Samsung Infinite конденсаторы, 1 Kemet 10 мкФ Ф танталовый конденсатор;
(4), точное сопротивление конфигурации напряжения:
(5), 4,7 мкФ/16V- AVX, RSET фильтр конденсатор с алюминиевой крышкой, сустановите для параметра;
Специальное примечание
(1) По умолчанию точность напряжения при доставке составляет Vout ± 50 мВ, нет абсолютной стоимости, 5,000 в; Пожалуйста, сообщите покупателю! 1.
Если у вас есть особые требования, вы можете связаться со службой поддержки клиентов;
(2) LT3045 должна быть разделена на DFN посылка и MSOP посылка, и Шелковый экран DFN посылка L GYP, MSOP посылка
На шелковом экране только слово 3045; Пожалуйста, сообщите покупателю!
(3) разница между DFN и MSOP: a. С точки зрения самого чипа, они все одинаковые модели, и нет ответственности в индикаторах и функциях.
В чем разница: b. Шелковый экран отличается, как описано в (2); C, MSOP теплоотвод лучше, чем DFN чип;
D. Чип DFN немного дешевле, чем посылка MSOP;
(4) Если чип хочет выводить ток полной нагрузки или больший ток, пожалуйста, Контролируйте разницу давления и рассеивание тепла; Нагрев-это линия LDO
Неизбежные характеристики секс-фишек, пожалуйста, покупатели-обязательно ознакомьтесь с этим видом основных знаний!
(5) Когда вся Входная мощность является переключением напряжения питания, наш магазин не имеет никакой гарантии на шум, пожалуйста, покупатели
Знаете!
(6) Пример причины нагрева линейного источника питания LDO: если вход 12 В, выход 5 В, а нагрузка 1 А, то
Выходная мощность 5*1 = 5 Вт, а входные и выходные токи LDO равны, тогда Входная мощность 12*1 = 12 Вт;
Видно, что потеря нагрева составляет 12-5 = 7 Вт; Необходимо уменьшить разницу в давлении и нагрузку;.
Пожалуйста, покупатели-будьте уверены!
(7) вход модуля защищен от обратного подключения диодов. Если у покупателя есть какие-либо вопросы о способе подключения или он не хочет его использовать, пожалуйста, покупайте
Пожалуйста, удалите его самостоятельно и короткое замыкание для использования. Пожалуйста, обратите внимание на правильную проводку без защиты обратного соединения.
Сжечь модуль;
(8) входное и выходное напряжение модуля-все Высокочастотные конденсаторы PSR infinite. Если покупатель имеет более высокий спрос на шум источника питания, вы можете
Рассмотрите возможность использования модифицированного и лучшего конденсатора в качестве фильтра;
