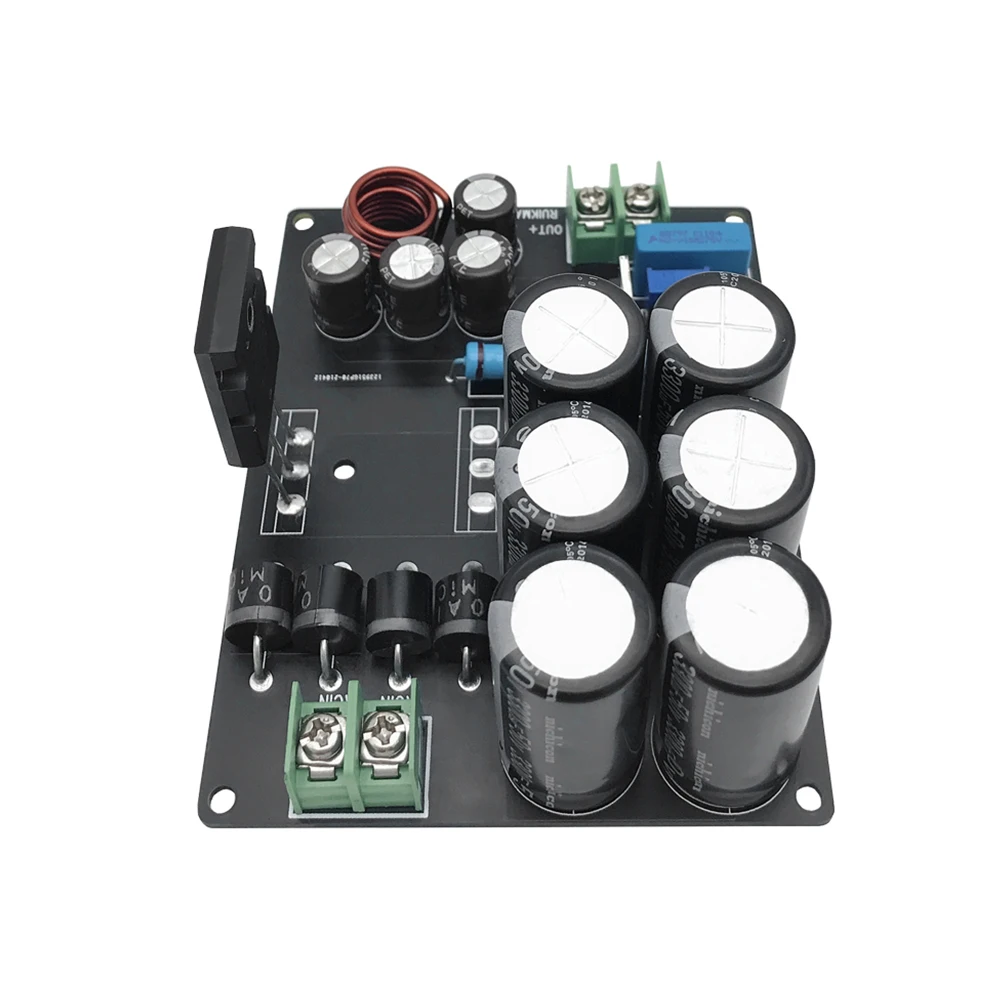

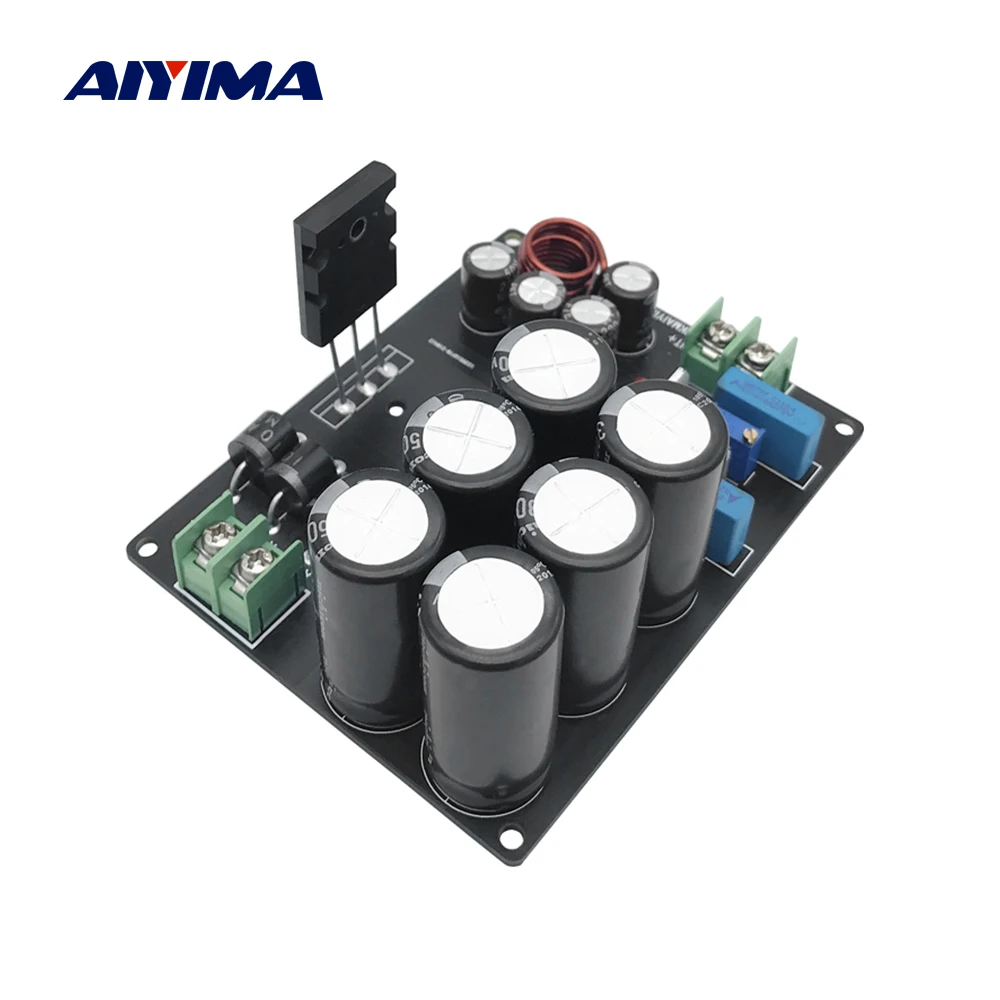

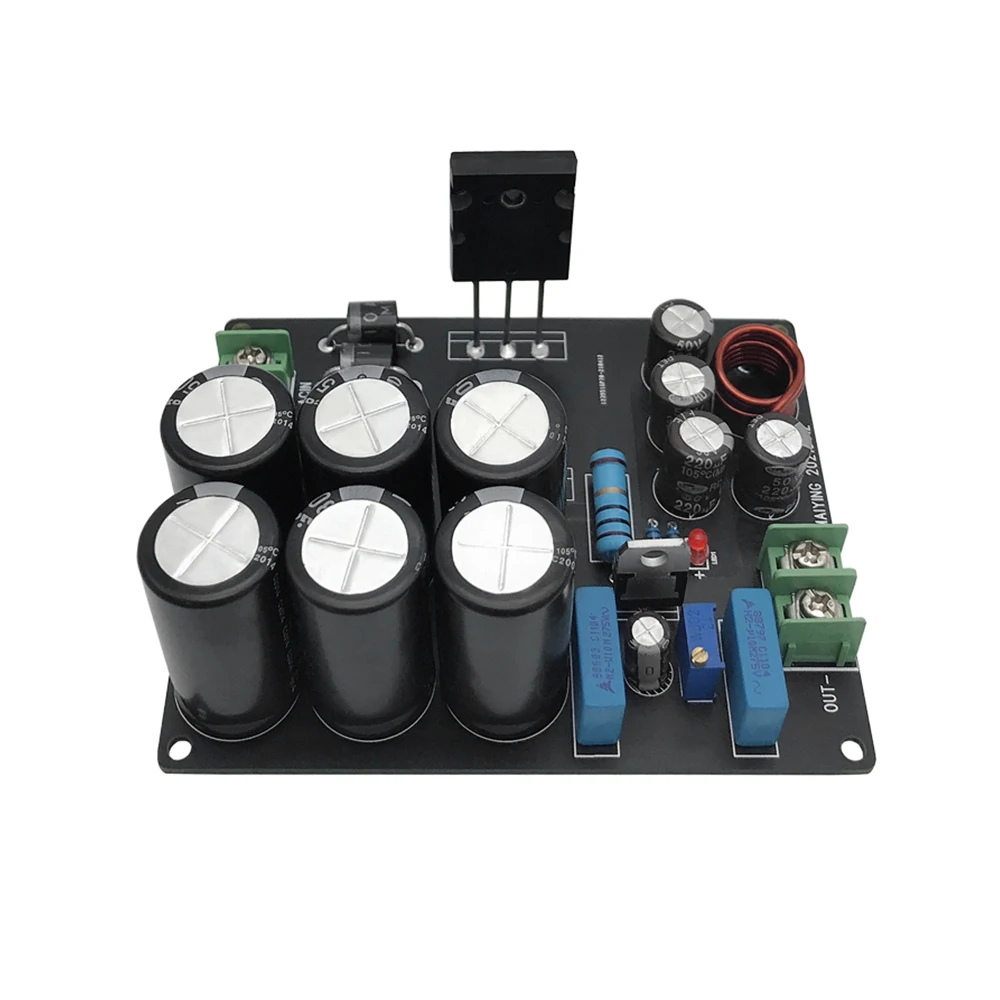

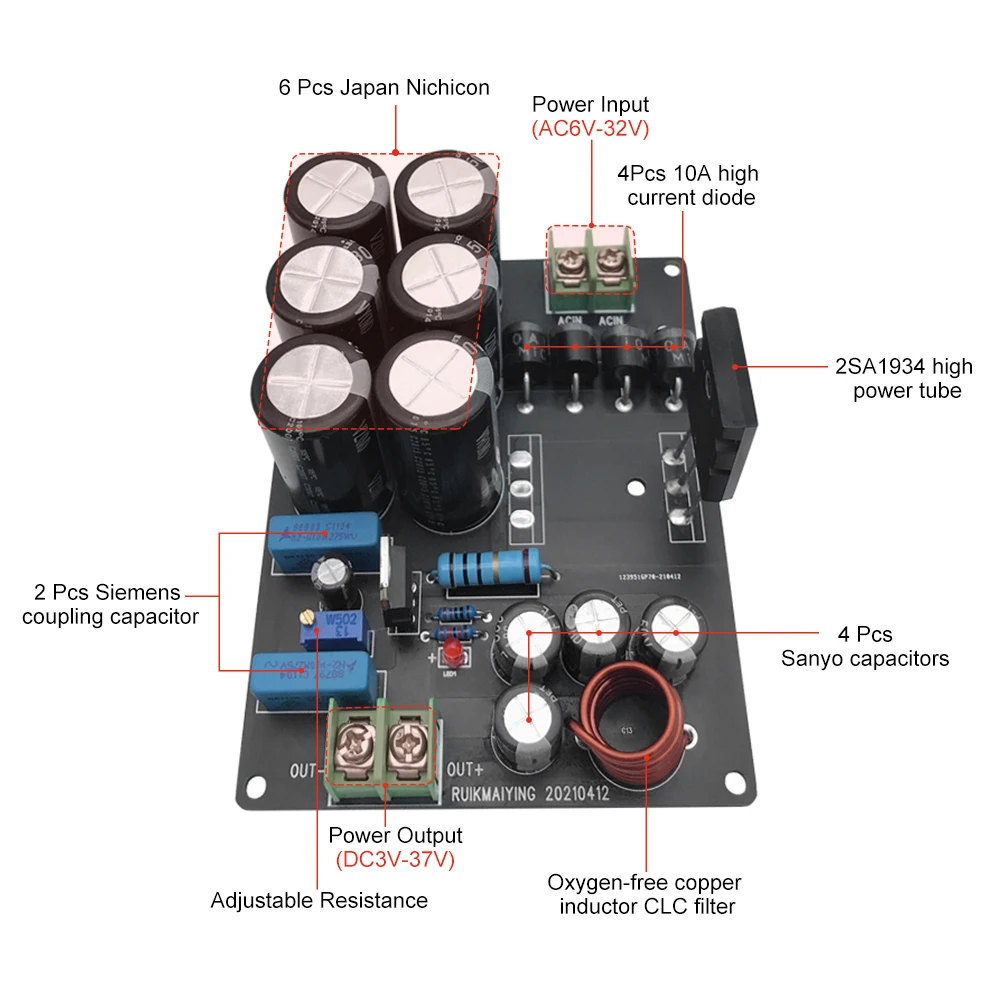

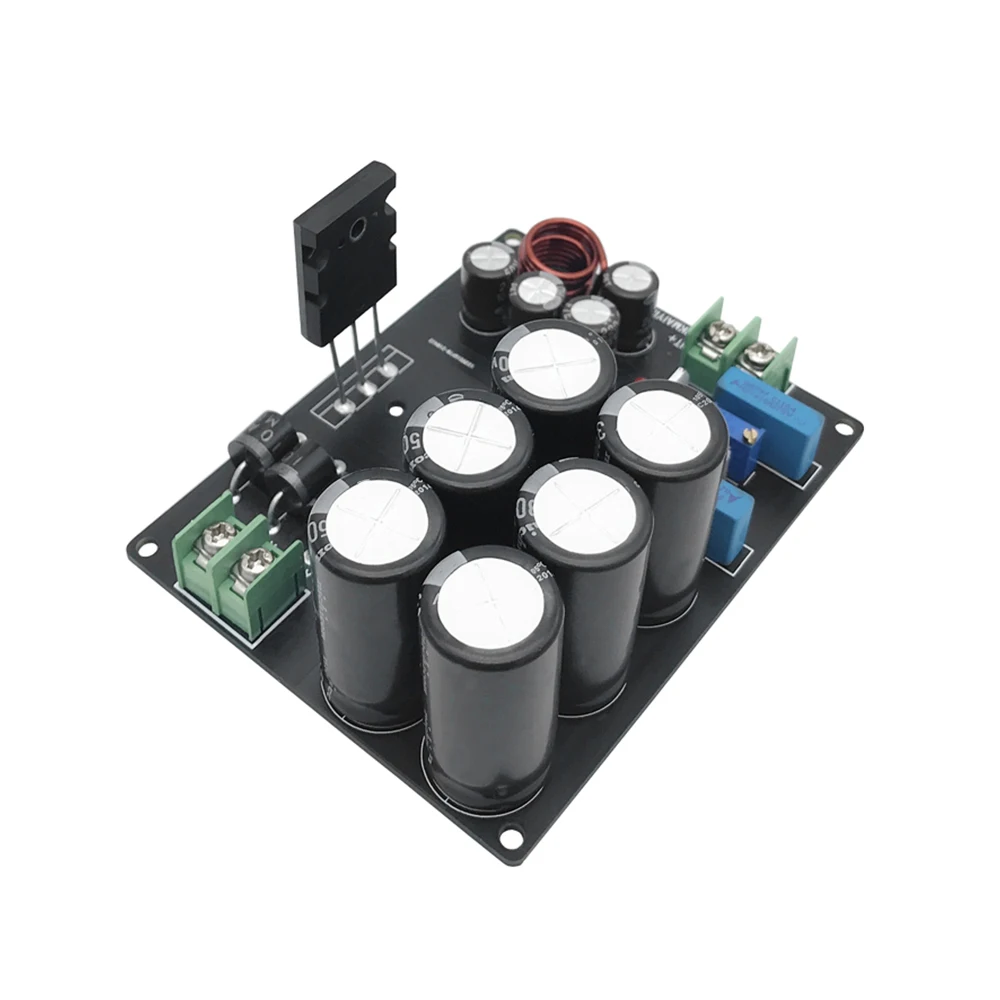

Линейная регулируемая плата источника питания, выходной ток 1-10 А, выпрямительный диод также использует высокоточный диод 10 А 1000 В, фильтрующий конденсатор также использует оригинальный импортный японский N-ICHICON импортный алюминиевый электролитический конденсатор 3300 мкФ 50 в, трубка выходной мощности также использует трубку высокой мощности Toshiba 2SA1934.

Линейность очень хорошая на выходе высокого тока, а на выходе также используется фильтрация CLC индуктивности бескислородной меди.

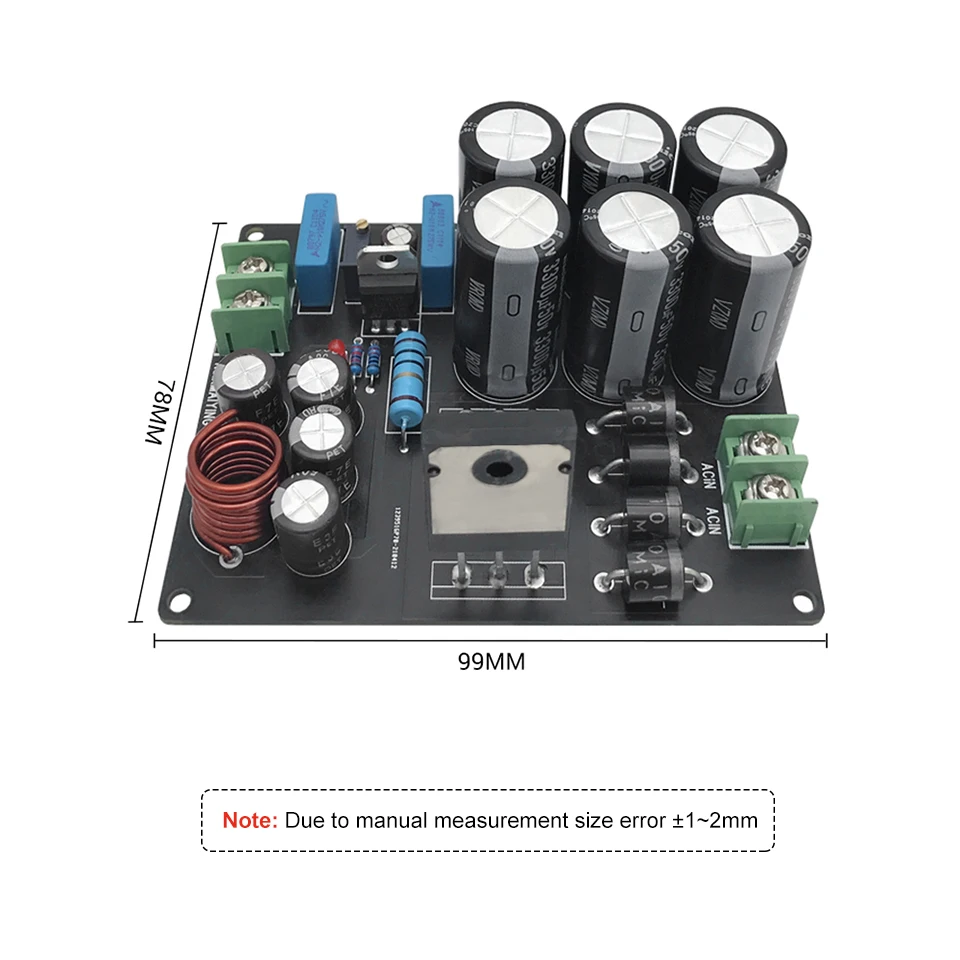

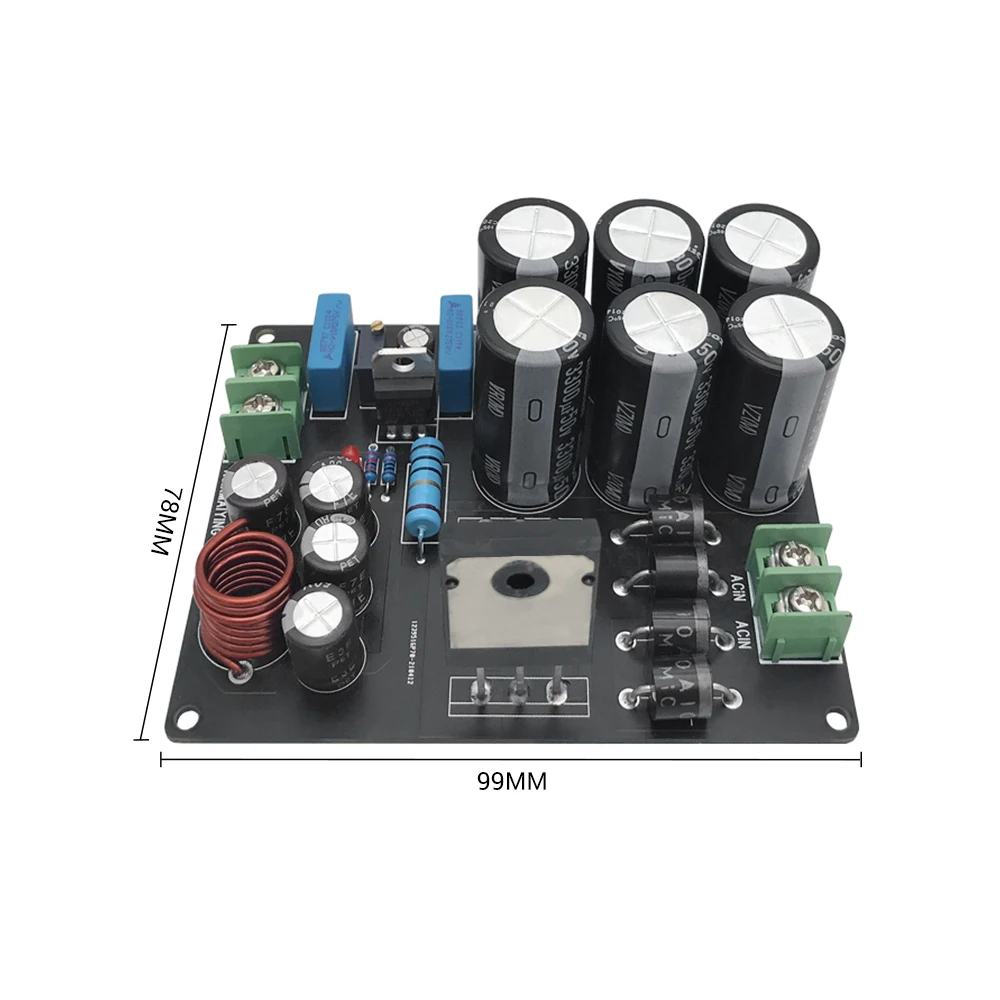

Печатная плата: плата 78*99 мм, толщина 1. 6 мм

Обратите внимание, что в силовую трубку рабочего состояния необходимо добавить радиатор,

Радиатор и силовая трубка должны быть изолированы от радиатора листом слюды в качестве трубки

Самый простой способ использовать LT1083 в качестве ядра для регуляторов напряжения высокого тока

После превышения тока 5 А фактическая пульсация намного больше, падение напряжения также велико.

Доставка по умолчанию, Входная мощность 20 В переменного тока, выход 12 В постоянного тока,

Входное напряжение: AC6V-AC33V, выходное напряжение: DC3V3-DC37V

Из-за большого тока Линейные источники питания и импульсные источники питания имеют гораздо меньшую пульсацию, чем Линейные источники питания.

Для регулировки напряжения следует учесть, что выпрямленный выход после входное напряжение переменного тока выше выходного сигнала на 4 В. Например, если ваш вход 12 В переменного тока, то выпрямленный выход составляет около 16 в, а регулируемый выход составляет около 12 В.

Чем выше стабилизированное напряжение, тем хуже эффект. Какое напряжение вводит выпрямленное напряжение, а входное напряжение должно иметь разницу. Чем больше разница напряжения, тем лучше, но чем больше разница напряжения, тем больше тепловыделение.
