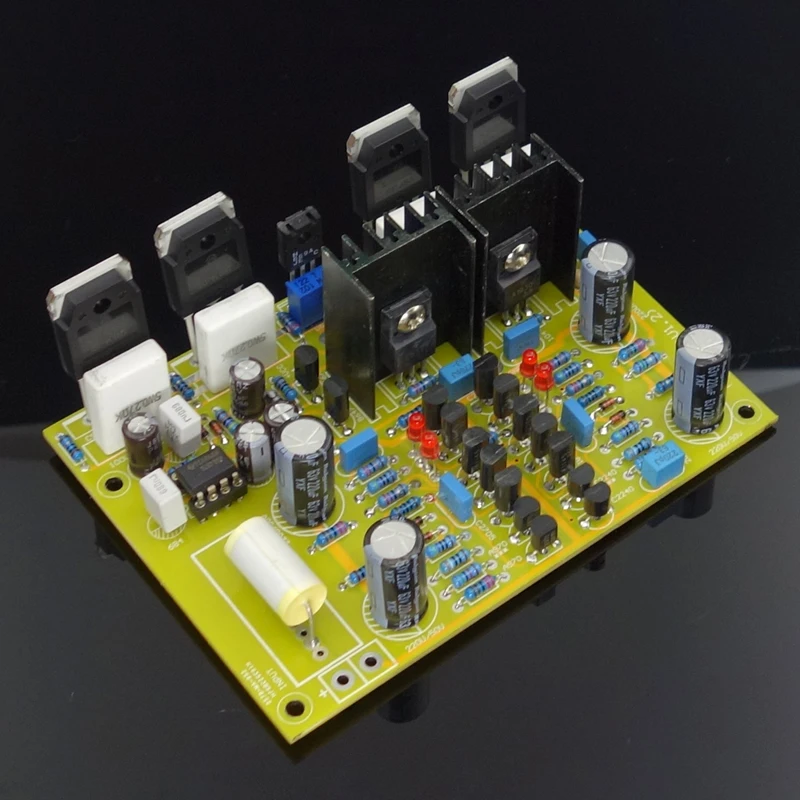

Обе части и готовые платы-это цена на два канала, но не включают 4 пары трубок выходной мощности, совместимых с серийными трубами питания и Toshiba 2SC5200.1943 и другими парами трубок

Комплект является запасной частью и должен быть сварен и отлажен самостоятельно.

Пожалуйста, выберите комплекты и готовые доски в соответствии с вашим уровнем способностей



Схематическая схема комплекта, вы можете загрузить эту посылка, Есть схематические схемы всех комплектов в этом магазине

http://pan.baidu.com/s/1gfgF22B

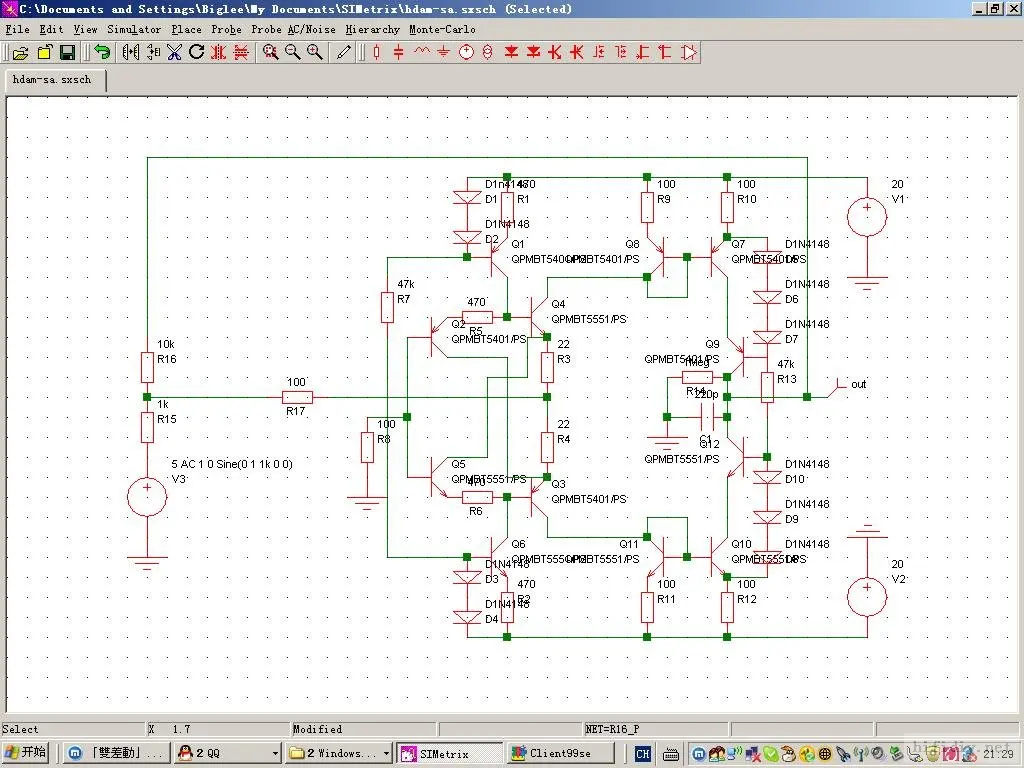

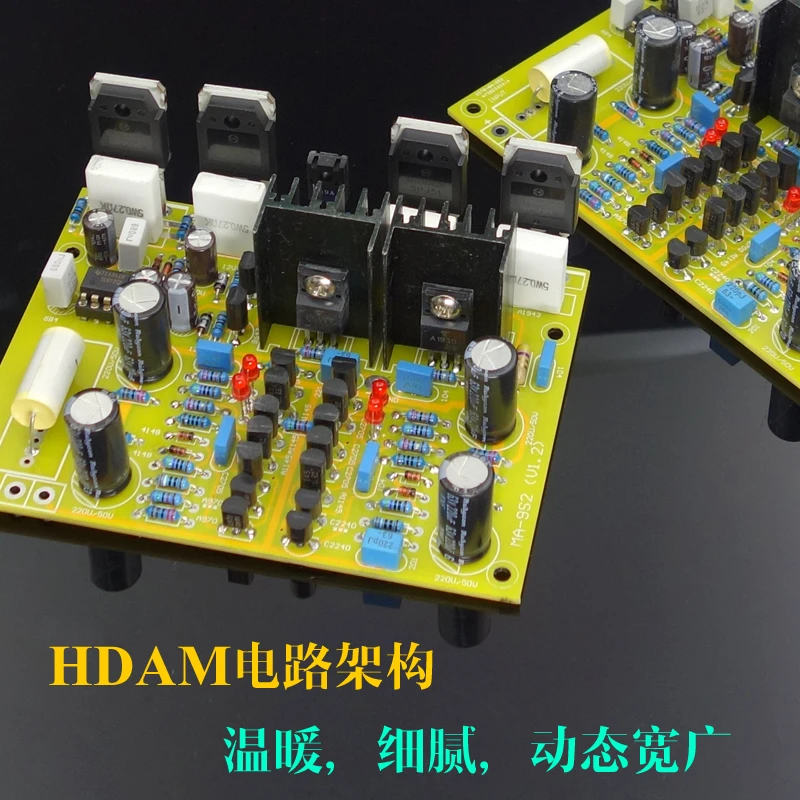

Marantz MA-9S2-это относительно Классическая известная машина. Оригинальная машина составляет 3 Вт, и она принимает топологию модуля hdam-sa. Вход представляет собой специальную цепь буфера алмаза. Зеркальная цепь I/V используется между уровнями напряжения, что очень хорошо. Передние и задние соответствующие характеристики. Отзывы об окончательной цепи-это отзывы о токе, и контроль нагрузки очень хорош. Если Входной конденсатор короткое замыкание, потому что сама схема не имеет отзывы конденсатора, его можно рассматривать как полную схему усилителя постоянного тока, и электрические характеристики цепи довольно хороши;

Этот комплект относится к цепи машины и добавляет сервопривод постоянного тока, так что средняя точка может быть свободной от отладки, а средняя точка имеет только одно изменение уровня мВ. Вся машина должна только регулировать токовый ток, который предназначен для регулировки потенциометра обрезки. Сделайте любое напряжение сопротивления 0,22 Ом на плате между 10 мВ и-40 мВ. Конечно, если вы хотите сделать машину, вы можете настроить ее на более чем 100 мВ. Обратите внимание на рассеивание тепла.

Диапазон напряжения: DC +-30V---DC +-63V

Мощность: 8 Ом 150 Вт (Протестировано при напряжении постоянного тока +-63 в)

Площадь: 109 мм X 82 мм является относительно небольшой и может быть легко установлен

В настоящее время на прослушивании не так много творческих холодов и быстрых ощущений, но он деликатный и долговечный. Отборная труба цепи в основном основана на известных японские в форме трубы 2SC2240.970 1145,2705, и точно соответствует.

1 пара 2240,970 с a *** на плате не нужно сопрягать, обратите внимание здесь

Проводка платы также проста, плата отмечена номером. Выход-это Выход динамика, и GND заземлен. VCC подключен к источнику питания, VSS подключен к отрицательному источнику питания


Комментарий
Входная емкость 2
1K регулируемый 2
0,22 неиндуктивное сопротивление 8
10 пятицветных медных колец с сопротивлением ногам 10
100 пятицветный кольцевой медный ножной резистор 4
22 пятицветный кольцевой медный ножной резистор 8
220K пятицветное кольцо медное сопротивление ногам 4
2K2 пятицветный кольцевой медный ножной резистор 6
330 пятицветный кольцевой медный ножной резистор 2
390 пятицветный кольцевой медный ножной резистор 4
470 пятицветный кольцевой медный ножной резистор 8
470K пятицветный кольцевой медный ножной резистор 4
75 пятицветный кольцевой медный ножной резистор 8
7K5 пятицветный кольцевой медный ножной резистор 4
10 сопротивление -- 1/2 Вт 4
2K2 пятицветный кольцевой медный ножной резистор 2
33/0.5 Вт 718 завод высокого стандарта 4
4R7-0.5W 2
LF353 2
Светодиодный красный 8
C2705/1145 Точное сопряжение 4
C2240/970 Точное сопряжение 8
C2240/970 2
Блок IC 2
D667 2
B647 2
D669 2
Трубка регулятора напряжения 12 В производства MOTO 4
4148 12
104 конденсатор 10
221 конденсатор RIFA 4
100U/16V 8
1U ВР/алюминиевая крышка, 25В 4
10u Panasonic 2
220U/с алюминиевой крышкой, 50В FW или Panasonic FC 8
C5171/A1930 2
Охлаждение 4
PCB 2
