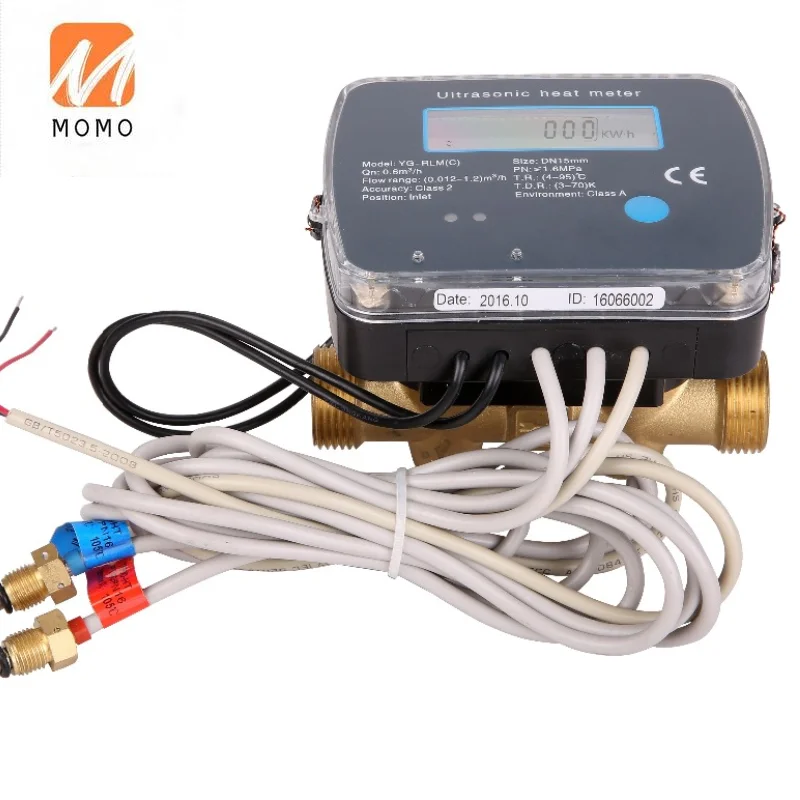

DN15 тепловой энергии метр (ультразвуковой) M-BUS RS-485 с импульсным выходом | Дом и сад

DN15 тепловой энергии метр (ультразвуковой) M-BUS RS-485 с импульсным выходом | Дом и сад

1)Вода выделит тепло при снижении температуры. Высвобождаемое тепло имеет трещину с перепадом температур и текущим объемом через метр.

2) поток сигнала громкости происходит от датчика потока, разница в температуре происходит от пары датчика температуры, в результате калькулятор будет рассчитать тепло в соответствии с текущим объемом и разницей температур.

3) Единица измерения: кВтч, Гкал для опции

4) для ультразвукового счетчика тепла, связи через M-BUS, RS-485 на выбор.

Модели и спецификации

Особенности:

1. Диапазон потока: 0,03 ~ 20 м 3/ч
2. Минимальная разница температур 3 ℃
3. Может быть установлен в горизонтальных и вертикальных трубах
4. Интеллектуальный дизайн и может записывать энергию и поток объема.
5. Небольшой размер, вес и красивый внешний вид светильник.
6. Измерительное устройство не имеет частей движения и не подвержено истиранию. Оно не будет зависеть от рабочего времени.
7. Высокая точность и соответствие EN 1434 метрологический класс B и CJ128 метрологический класс 2.
8. Более 10 лет службы батареи
9.M-BUS, RS-485 удаленная система.
10. Не влияет на внешнее магнитное поле и устойчивый
11. Функция. Электронные детали можно снять с датчика потока и
12. Простое чтение.
13. Общий диапазон потока (q s/q i = 100:1)
14. Низкий начальный объем потока
15. Может рассчитать тепло и холодную энергию. Установка в линии обратного потока (дополнительно в
16. Линия прямого потока)
17. Пара датчика температуры Pt1000.
18. Температура окружающей среды: А

Основные технические параметры:

Схема потери давления:

Особенности измерения:

Вода выделит тепло при снижении температуры. Высвобождаемое тепло имеет трещину с перепадом температур и объемом потока через метр. Сигнал о потоке поступает от датчика потока, разница в температурах происходит от пары датчика температуры, в результате калькулятор рассчитает тепло в зависимости от объема и разницы в температуре.

Давление воды: ≤ 1,6 МПа
Точность измерений: класс 2
Максимальный допуск показан на кривой ниже:
E = ±(3 + 4 Δθmin/Δθ + 0.02qp/q)%
В нем, Δθmin означает, что минимальные перепады температуры и Δθthe фактические разница температур.

Размерные параметры:

Пара датчика температуры

Пара датчика температуры PT1000 соответствует норме. DIN EN60751

Датчик припаян на PCA. Длина датчик у свинца плотность 1,5 м. (Дополнительно 3 м, 10 м)

Диаметр датчика является Диаметр 5,0 мм (по желанию Диаметр 5,2 мм)

Крепление для счетчиков тепла:

Трубопровод тепловой системы
