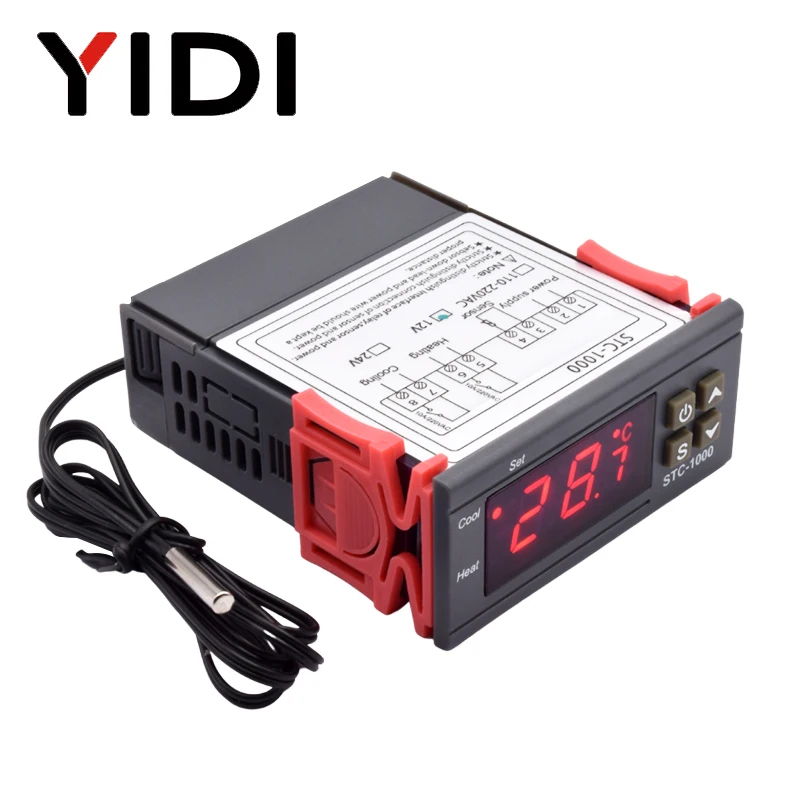

YIDI STC-1000 светодиодный цифровой регулятор температуры Термостат аквариум инкубатор терморегулятор 10A реле охлаждения нагрева Coontrol AC110-220V DC12V 24V

Особенности:
1. Переключение между режимами нагрева и охлаждения
2. Контроль температуры путем установки значения температуры или значения разницы температуры
3. Функция калибровки температуры
4. Предохранение от задержки выхода холодильного контроля
5. Сигнал тревоги, когда температура превышает предел или ошибка датчика
6. Функция памяти: настройки могут быть сохранены при выключении питания

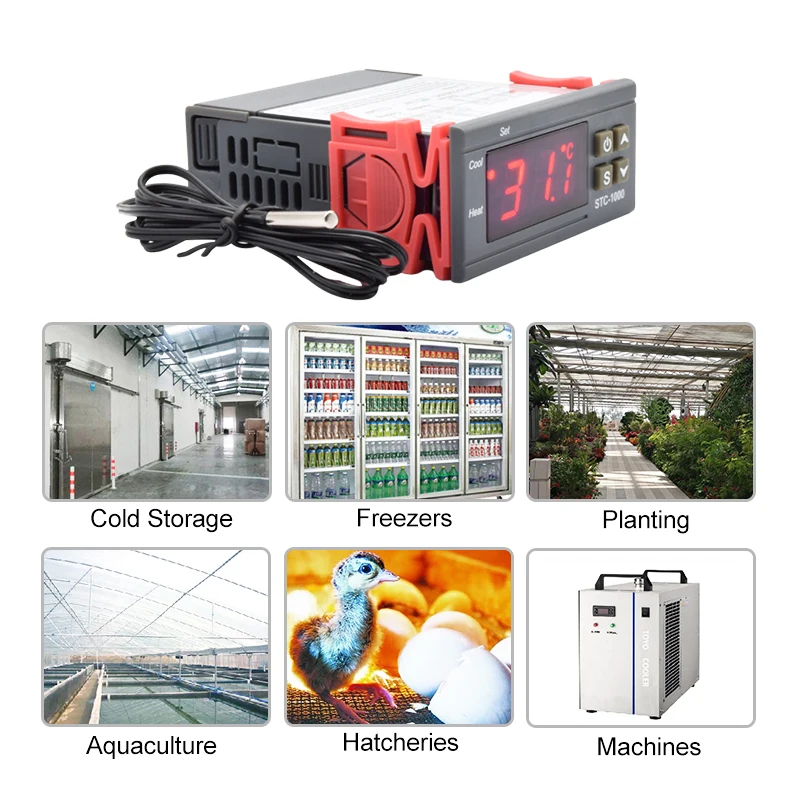

7. Широкое применение: Бытовая морозильная камера, холодильник, промышленный охладитель, пароварка, промышленное оборудование и другие приложения контроля температуры

Параметры:
Номер товара: STC-1000
Дисплей: ℃
Режимы: нагрев и охлаждение
Диапазон измерения температуры: -50 ℃ ~ 99 ℃
Точность: ± 0,1 ℃ (-50 ℃ ~ 70 ℃)
Разрешение: 0,1 ℃
Рабочая температура: 0 ℃ ~ 60 ℃
Относительная влажность: 20 ~ 85% (без конденсации)
Задержка срабатывания датчика: 1 минута
Источник питания: AC 110V ~ 220V / DC12V/ DC24V
Потребляемая мощность: < 3 Вт
Выходное реле: 2 реле: охлаждение и нагрев, оба 10А/220В переменного тока
Датчик зонда NTC: 100 см
Функция задержки запуска и калибровки температуры: Да
Размер монтажного отверстия: 71x29мм
Размеры: 75x34,5x85 мм (ДхШхВ)

Примечание: датчик не может долго погружаться в воду

Инструкция по меню:

Код

Функция

Набор диапазона

По умолчанию

F1

Установленное значение температуры

-50,0 ℃ ~ 99,9 ℃

10,0 ℃

F2

Установить значение разницы температуры

0,3 ℃ ~ 10,0 ℃

0,5 ℃

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10,0 ℃ ~ 10,0 ℃

0 ℃

Упаковочный лист:
1x контроллер температуры + 1x датчик зонда NTC + 1x Руководство пользователя

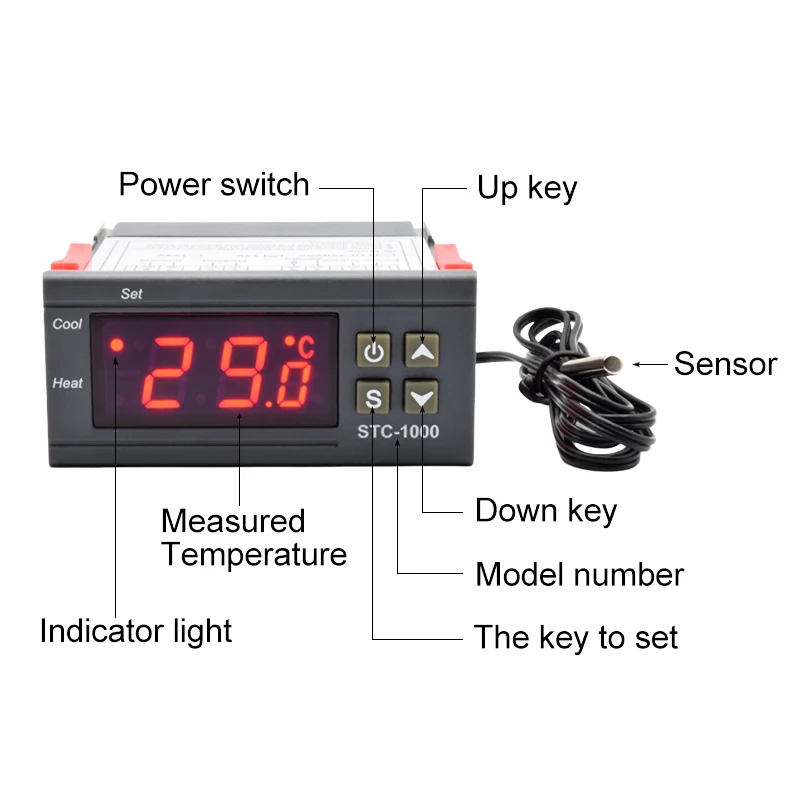

Панель иллюстрации
① Выключатель питания ② клавиша настройки ③ клавиша вверх ④ клавиша вниз
⑥ Индикатор светильник ⑦ световой индикатор измерения Температура ⑧ NTC датчик Сенсор


Индикатор-светильник

Световой светильник

Функция

Крутой световой светильник

ВКЛ: запуск/выключение холодильного оборудования: остановка охлаждения/Вспышка: задержка компрессора

Светильник с тепловым индикатором

ВКЛ.: запуск/выключение нагрева: остановка нагрева

Светодиодный светильник

On: статус настройки параметров

Инструкция по эксплуатации ключа
1. Способ проверки параметров:
При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:
В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "s" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а "набор" индикатор светильник, на экране отображается первый код меню «F1».
Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не будет работать в течение 10 секунд, система не сохранит модифицированный параметр, экран снова отобразит нормальную температуру.

3. Восстановление данных системы
При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

Инструкция по эксплуатации
При нормальном рабочем состоянии контроллера нажмите и удерживайте кнопку «(I)» для 3s, чтобы выключить контроллер; Под контроллером «off», нажмите и удерживайте» (I)"Ключ для 1s может включить контроллер.
При нормальном рабочем состоянии контроллера экран отображает текущее значение измерения температуры; Также контроллер может также Переключить режим работы между нагревом и охлаждением.
Контроллер запускает Холодильный шкаф с прохладным индикатор светильник по в тех случаях, когда измерение температуры значение; При заказе на сумму> = значение температуры + разница значений, и холодильное реле подключен; В том случае, если «cool» индикатор светильник не начнет мигать, это указывает на то, что холодильное оборудование находится в состоянии защиты от задержки компрессора; При измерении значений температуры Значение набора температуры, Холодный светильник индикатора и реле охлаждения отключаются.
Системы начинает нагреваться в тех случаях, когда измерение температуры значение <= значение температуры-разница значений, и "тепло" индикатор светильник, теплового реле подключается; когда измерения температуры при заказе на сумму> = температуры заданных значений "тепло" индикатор светильник выключен и теплового реле отключается.
Описание ошибки/тревоги
Сигнализация, когда ошибка датчика: контроллер Активирует режим сигнализации об ошибке датчика, когда датчик открывает цепь или короткое замыкание, весь тернирующий статус закрыт звуковыми сигналами, а трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить звук сигнала тревоги, чтобы отобразить нормальную температуру, когда ошибка и ошибка будут устранены.
Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию сигнализации об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт buzzeralarms, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности
Опасность:
1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильные соединения или перегрузку реле.
2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

Предупреждение:
Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или
Сильная коррозия.

Примечание:
1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.
2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

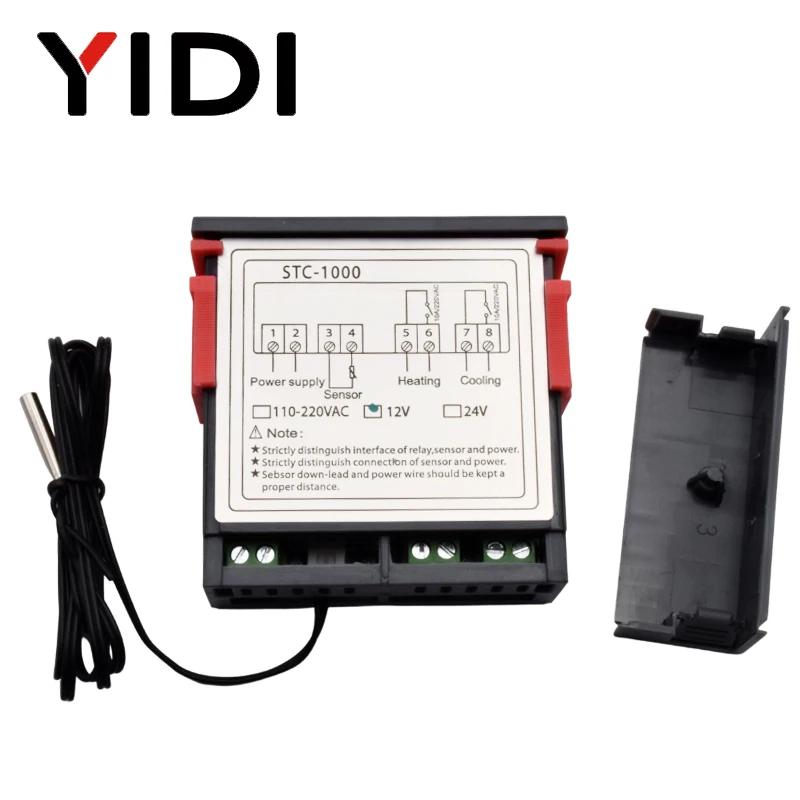

Способы подключения

Независимый источник питания для нагрузки

Такой же источник питания для нагрузки
