Четырехсторонний модуль переключения аудио I2S/IIS! Выберите один из четырех! I2S буфер! I2S 4 Выберите 1 модуль!
Цена по умолчанию для запасных частей, плюс 8 юаней для готового продукта!
Функция этого модуля-до четырех входов сигнала I2S, выберите один из них для передачи на следующий декодер DAC и другое оборудование! (Только один из четырех каналов может быть выбран для использования, и четыре канала не могут быть объединены в один канал).
Этот модуль управляется микрокомпьютером с одним чипом (плата была интегрирована с микрокомпьютером с одним чипом, и программа была написана, И покупателю не нужно использовать однокристальный контроль). Покупателю нужно только подключить внешнюю кнопку, чтобы выбрать, какой сигнал использовать (обратите внимание, что внешняя кнопка (без блокировки) не является переключателем), И с функцией отключения памяти (сигнал, выбранный в последний раз, будет использоваться автоматически при включении устройства в следующий раз). Когда используется один из сигналов, остальные три сигнала полностью блокируются, чтобы избежать помех. Каждый сигнал может передавать до 8 сигнальных линий, за исключением 4, используемых для передачи сигналов I2S, остальные четыре могут использоваться для передачи других сигналов, таких как сигналы отключения звука DSDON, И т. Д. (конечно, Остальные четыре провода также могут быть использованы для передачи другого набора I2S для четырехканального использования, вы можете свободно играть как использовать его).
Подробное описание:

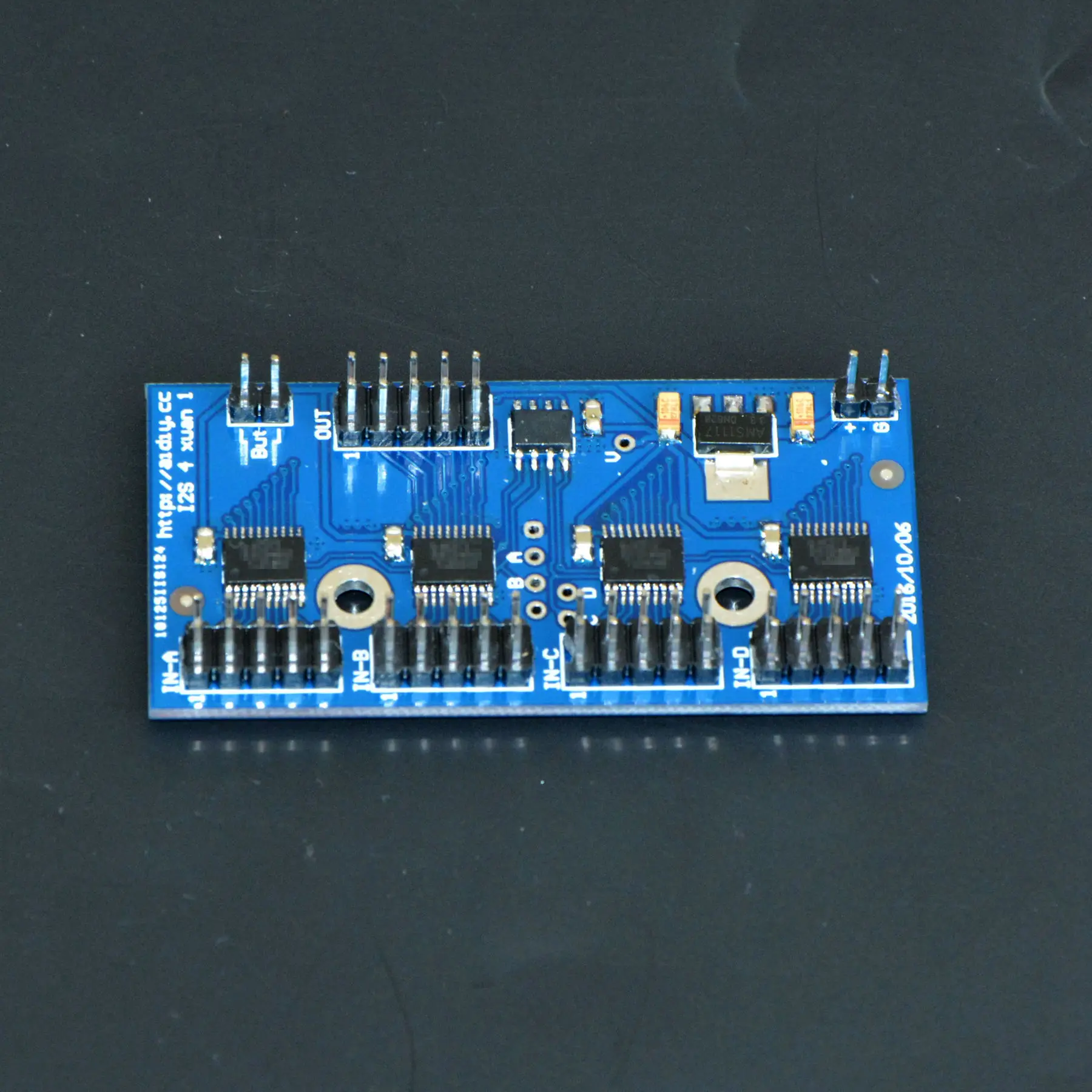

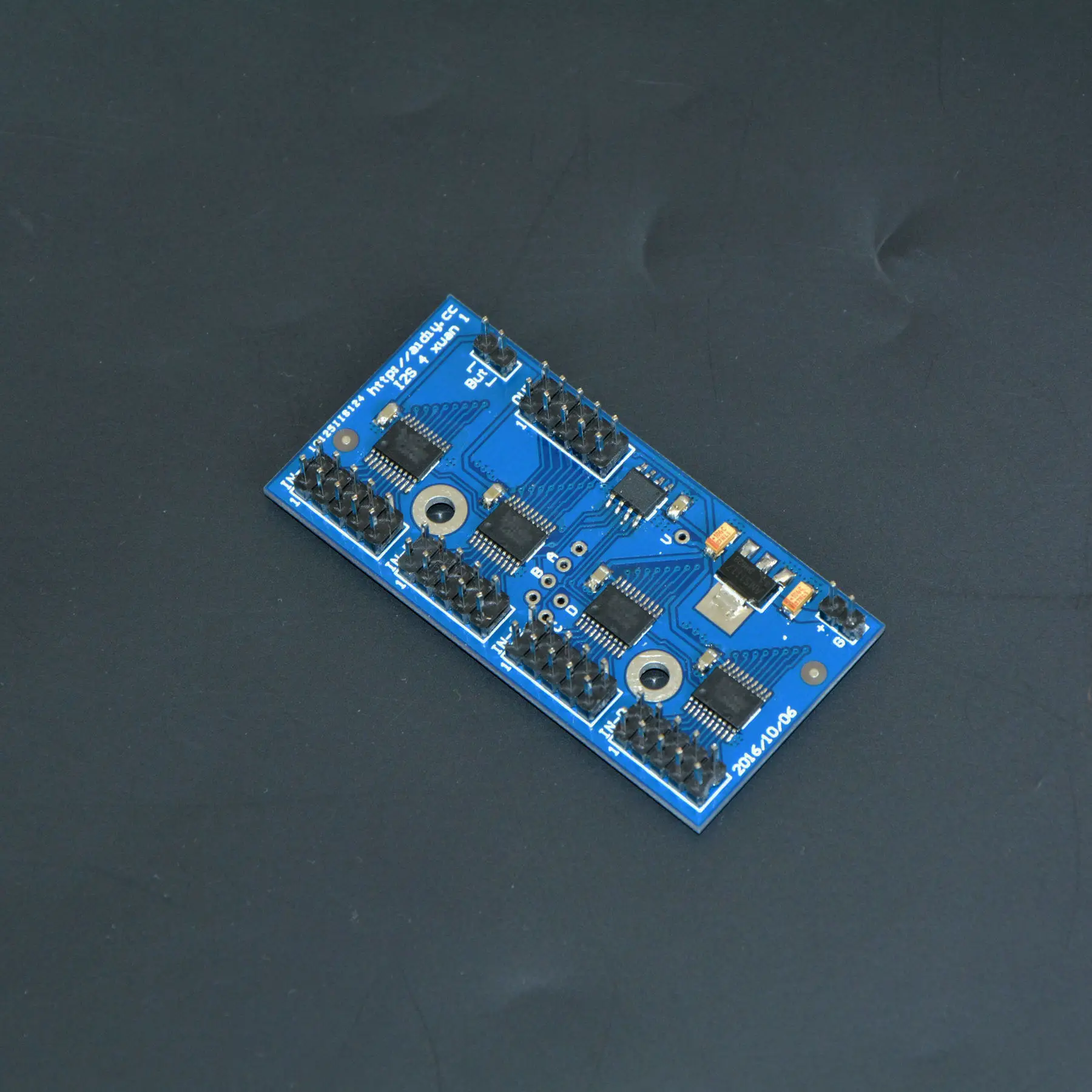

Интерфейс IN-A IN-B IN-C IN-D на плате представляет собой 4-канальный сигнал. Выходной интерфейс-выход. Интерфейс но используется для переключения сигнала с помощью внешней кнопки. Интерфейс питания (или + G)-это напряжение питания 5 в постоянного тока для интерфейса питания.




Обновленные функции 7 апреля 2021 года! Добавьте функцию настройки платы, чтобы использовать несколько входных сигналов! (Эта функция недоступна для покупок до 7 апреля 2021 г.)
Вы можете установить плату, чтобы выбрать 1 для 2 способов, 1 для 3 способов и 1 для 4 способов! Метод настройки состоит в том, чтобы нажать и удерживать внешнюю кнопку или короткое замыкание, а затем включить на плате, чтобы перейти в следующий режим! Переключитесь на 2-х канальный режим в 4-х канальный режим, переключатель от 2-х канальный режим 3-канальный блок питания режим, И переключатель из 3-канальный блок питания режим до 4-х канальный... циклическое отображение!



Новая версия определения интерфейса была обновлена 27 июля 2019 года. Для пользователей, которые приобрели ранее, пожалуйста, проверьте старую версию определения!
Определения интерфейса ввода и вывода следующие (обратите внимание, что новая версия отличается от старой, новая версия имеет идентификаторы квадрата и точки на плате, И старая версия отмечена номером 1 рядом с интерфейсом): Определения входного и выходного интерфейса одинаковые, но направления сигнала отличаются IN-A IN-B в-с, IN-D направление Входное, направление выходное!

Следует отметить, что когда одна из сигнальных линий, таких как D1, используется в качестве линии передачи данных, D1 всех входных и выходных интерфейсов должен использоваться в качестве данных; то же самое относится и к D2-D8.
Примечание: GND каждой платы может быть подключен только к GND. D1-D8 не может использоваться как GND! D1-D8 может быть подключен только к сигналам и не может заменить GND для подключения к передней и задней панелям! При подключении к GND передней и задней досок можно использовать только штифт GND!
Интерфейс питания + подключен к 5 В, а G подключен к GND. Неправильное соединение приведет к повреждению платы!
Когда интерфейс «но» подключен к кнопке, два провода кнопки должны быть подключены к интерфейсу но, пожалуйста, не проводите из других мест, И два провода, подключенные к кнопке, не могут быть подключены к любым другим местам, в противном случае любые проблемы будут возникать на ваш собственный риск!
В категории A, B, C, D, характеристики 5В, одно-персонаж интерфейсы на доске используются для подключения к светодиодный дисплей (Новинка версии V персонажа меняется на 3,3 V)! Метод подключения является следующим образом:

Примечание: светодиодный и другие аксессуары должны быть готовы к покупателем, а также светодиодный подключается к 3,3 V (положение в виде буквы V, на рисунке выше)!
