AD7606 модуль сбора данных 16 битный АЦП 8 канальный синхронный частота

AD7606 модуль сбора данных 16 битный АЦП 8 канальный синхронный частота

Дружеское напоминание:

Все ИС импортированы и совершенно новые чипы, которые никогда не должны быть отремонтированы. Потому что большинство отремонтированных чипов имеют неправильные импедансы в некоторых каналах или диапазон усиления не может быть скорректирован, и даже некоторые каналы полностью не работают.
Пожалуйста, внимательно Определите логотип бренда на печатной плате: ARMFLY при покупке.

Мы предлагаем STM32F103 STM32F407 STM323F429 примеры

Применение AD7606 Высокоточный 16-битный АЦП чип
8 аналоговых входов. Сопротивление 1 м Ом. [Нет отрицательного источника питания, нет передней аналоговой схемы операционного усилителя, может быть непосредственно подключен к выходу датчика]
Входной диапазон плюс или минус 5 В, плюс или минус 10 в. Диапазон можно контролировать через IO.
Разрешение составляет 16 бит.
Максимальная частота выборки составляет 200 КСП. Поддержка 8 настроек перенапряжения файлов (может эффективно уменьшить дрожание)
Встроенный эталонный
Одиночный источник питания 5 В
SPI интерфейс или 16 бит интерфейс шины. Интерфейс ввода-вывода уровень может быть 5V или 3,3 V

Совет: для вашего удобства аналоговые входные двухрядные контакты (шаг 2x 8/2.54 мм) на передней части платы PCB по умолчанию не спаиваются.

Мы дадим 2x8 двухрядных штифтов и 8 колпачков перемычки, и клиент может выбрать, припаять вверх или вниз.

Доставка по умолчанию: двухрядные штифты 2X8 на лицевой стороне не сварены (штифты отправляются, клиенты спаяны), а двухрядные штифты 2X15 на нижней части сварены.

Если вам нужно, чтобы мы хорошо сварили, пожалуйста, укажите заранее, в противном случае он будет отправлен в состоянии по умолчанию

\

\

Наш модуль AD7606 по умолчанию для 8080 параллельного интерфейса.
Если вы используете режим интерфейса SPI, вам нужно изменить конфигурации резисторов R1 и R2.
Флуоресцентный
Перемычка параллельного режима: R1 плавает (не прилагается), R2 крепится с резистором 10K
Перемычка режима интерфейса SPI: R1 вставляется с резистором 10K, R2 остается плавающим (не вставляется)

Конфигурация AD7606 очень проста, она не имеет внутренних регистров. Диапазон измерений и параметры oversampling контролируются внешним IO.
Частота дискретизации контролируется частотой импульса, предоставляемой MCU или DSP.

AD7606 должен использовать один блок питания 5 В.
Уровень интерфейса связи между AD7606 и MCU контролируется VIO pin. Иными словами, экскаватор должно быть подсоединено во время использования источника питания микроконтроллера, который может быть 3,3 V или 5V.

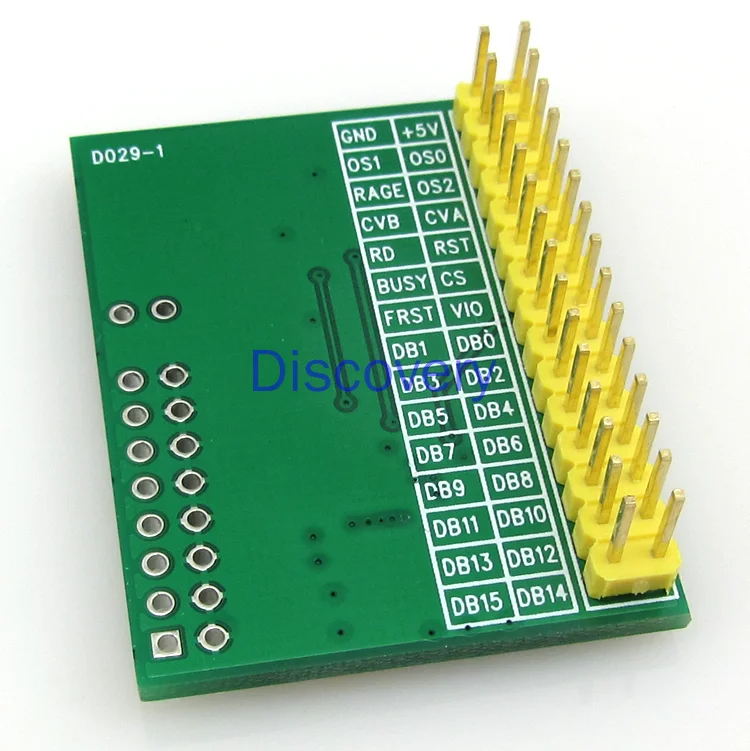

[Модуль расширения, штыревая панель Описание]
OS2 OS2 OS2: режим Oversampling выбран для комбинированного состояния.
000 означает отсутствие перенапряжения, а максимальная частота выборки составляет 200 КСП.
001 означает 2 раза больше, то есть 2 образца собраны внутри Оборудования Для усреднения
010 означает, что 4 раза больше, то есть 4 образца собираются внутри Оборудования Для усреднения
011 означает 8 раз больше, то есть 8 образцов, собранных внутри Оборудования Для усреднения
100 означает 16 раз больше, то есть 16 образцов собраны внутри Оборудования Для усреднения
101 означает 32 раза больше, то есть 32 образца собраны внутри Оборудования Для усреднения
110 означает 64 раза больше, то есть 64 образца собраны внутри оборудования в среднем

Чем выше коэффициент oversampling, тем дольше время преобразования ADC и тем ниже Максимальная частота выборки, которая может быть получена.

CVA, CVB: контрольный сигнал для начала преобразования рекламы. CVA определяет каналы 1-4, и CVB определяет каналы 5-8.
Два сигнала могут быть ошеломлены в течение короткого времени. Как правило, CVA и CVB могут быть соединены параллельно.
Ярость: выбор диапазона. 0 означает плюс или минус 5 В, 1 означает плюс или минус 10 в.
RD: чтение сигнала
RST: сигнал сброса
Занят: сигнал занят
CS: чип выбора сигнала
FRST: Сигнал Индикатора образца Первого канала
VIO: уровень интерфейса связи
DB0-DB15: шина данных

[16-битный параллельный режим монтажную схему] --- подача заявки на AD7606 также поддерживает 8-битную режим шины, пожалуйста, обратитесь к AD7606 данные по эксплуатации

[Схема проводки режима SPI]

[Реализация коллекции синхронизации программного обеспечения 1]
--- Приведенный нами пример SPI использует эту схему, см. Файл bsp_spi_ad7606.c

Реализовано в сервисной программе прерывания таймера:
Таймер прерывания ISR:
{
Вход прерывания
Прочитайте результаты выборки 8 каналов и сохраните их в оперативной памяти; ----> что читается последний результат приобретения, для непрерывного приобретения это не имеет значения
Начните следующее приобретение ADC; (flip CVA и CVB)
Возврат прерывания
}
Частота таймера-частота дискретизации ADC. В этом режиме не нужно подключать порт с напряжением.


[Реализация времени приобретения программного обеспечения 2]
--- Пример интерфейса 8080, который мы предоставляем, использует эту схему, см. Файл bsp_ad7606.c
Настройте контакты CVA и CVB как режим вывода PWM и установите период до необходимой частоты выборки; ---- затем MCU генерирует сигнал преобразования AD с очень стабильным сроком
Установите линию порта «занят», чтобы прервать режим запуска падающих кромок;
Внешний ISR прерывания:
{
Вход прерывания
Прочтите результаты выборки 8 каналов и сохраните их в оперативной памяти;
}

[Разница между реализацией плана приобретения программного обеспечения синхронизации 1 и плана 2]
(1) Схема 1 может использовать менее занятую портовую линию, но когда другие программы обслуживания прерывания или Основная программа временно закрывают Глобальный прерывание, это может вызвать небольшое дрожание в цикле преобразования ADC.

(2) Вариант 2 может обеспечить стабильность часов приобретения, потому что он генерируется MCU аппаратным обеспечением. Но вам нужно подключить дополнительную линию порта.
