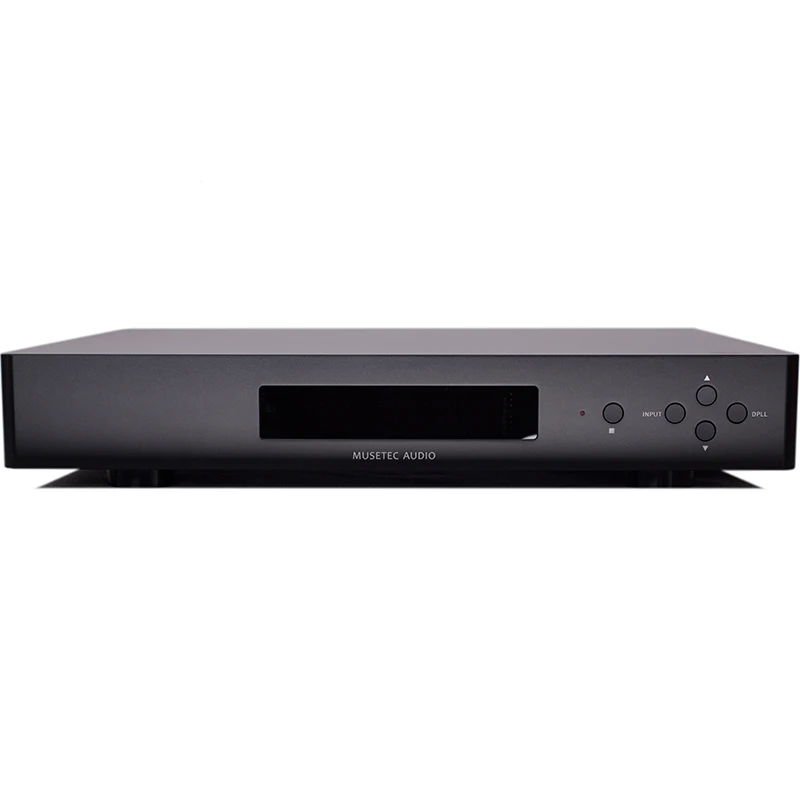

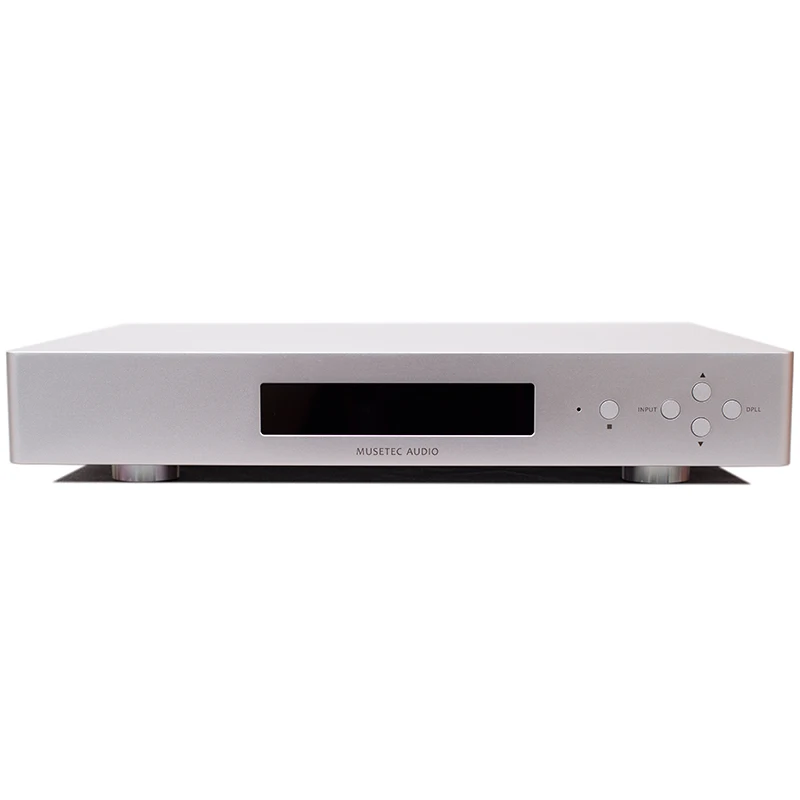

Дизайн нового флагманского декодера Musheng MH-DA005 опыт Musheng в области декодера более 10 лет, а общий процесс разработки длился полтора года.

Оригинальное предназначение DA005 состояло в том, чтобы сделать DAC с более высоким звуком, внешним видом и мастерством, чем DA004, а не оптимизированным обновлением DA004. Различные цели дизайна установили иерархический разрыв между DA005 и DA004.

Для достижения этой цели, основная плата была проверена 6 раз, плата питания была заменена на различные схемы для более чем 20 доказательств, и десятки частей были протестированы.







1. Недавно разработанная система электропитания

Источник питания в аудиосистеме чрезвычайно важен. Мы разработали передовую систему регенерации энергии для DA005, которая похожа на два резервуара для хранения. Когда одна группа выделяет воду, другая группа хранит воду, чередуя циклы. Под хорошо продуманной логикой управления, хранение и разрядка полностью изолированы и не влияют друг на друга, таким образом, чтобы влияние шума сети на главный канал ЦАП можно избежать в большой степени. С другой стороны, поскольку цепи, питаемые традиционными силовыми трансформаторами железного ядра, имеют плохую регулировку нагрузки, звуковая динамика сжимается и плотность недостаточна. Новая система питания не имеет этой проблемы, которая является тихой, обильной, и высококачественная схема ЦАП питания может воспроизводить наиболее реалистичный звук.



В цепи электропитания DAC мы используем большое количество лидирующих в отрасли высокоэффективных регуляторов с низким уровнем шума от линейных технологий, техасских инструментов TI и т. д. Чтобы гарантировать, что каждая функциональная цепь имеет независимый дополнительный регулятор напряжения питания для каждой части цепи. Чистый и тихий, достаточно энергии. В общей сложности используются 18 независимых регуляторов.

Источник питания аналоговой цепи также очень важен. Мы специально настроили трансформатор o-типа. Первичные и вторичные обмотки изготовлены из дорогих одинарных кристаллических медных посеребренных материалов. Из-за эффекта кожи переменного тока ток в основном от серебряного слоя на поверхности. Поток, по сравнению с медным проводом и бескислородными медными проводами трансформаторов, звук имеет существенную разницу, которая является более тихой, более чистой, тонкой и более полной, И переходная реакция лучше (по сравнению с теми же условиями). Кроме того, он запечатан высокопрочным щитом из нержавеющей стали, который может противостоять механической вибрации и осуществлять электрическое поле экранирования. Недавно разработанный аналоговый силовой канал использует высокотоковый, низкое сопротивление мощности MOS в качестве регулятора в конструкции цепи, И двойные дискретные компоненты формируют цепь контроля напряжения отзывы для достижения чрезвычайно низкого выходного внутреннего сопротивления и чрезвычайно низкого уровня шума источника питания. Он может обеспечить быструю и обильную выходную реакцию в диапазоне полной частоты, где работает аналоговая Выходная схема.

Диод выпрямителя использует диод Шоттки карбида кремния без времени восстановления. Основной фильтрующий конденсатор использует неиндуктивные электролитические конденсаторы Mundorf, а выходной конденсатор использует бесступенчатые конденсаторы Audionote Для Высокочастотной компенсации.

Время обратного восстановления диодов Шоттки из карбида кремния приближено к нулю, скорость переключения между режимами включения и выключения очень быстрая, И нет обратного тока восстановления, когда обычные биполярные диоды входят в переключатель. В традиционных кремниевых или ГЕРМАНИЕВЫХ биполярных диодах в коммутационных выпрямительных цепях из-за наличия обратного тока восстановления зазор между отключением и проводимостью генерирует очень большие импульсные шипы, которая непосредственно препятствует производительности задней цепи. В результате звук грубый и имеет заусенцы, в то время как карбидный диод кремния гораздо более стабильный и гладкий, а текстура и детали звука более заметны. С точки зрения стоимости, диоды из карбида кремния более чем в 10 раз выше, чем обычные диоды Шоттки.





2. Аналоговая Выходная схема

Аналоговая Выходная схема DA005 использует недавно разработанную полностью дискретную цепь. Преимущество дискретных компонентов заключается в том, что вы можете выбрать один транзистор с отличными характеристиками, а звук более полный, чем интегрированный операционный усилитель. DA005 использует большое количество двойных JFETs и двойных транзисторов, а точность цепи выше. Сбалансированный выход и Односторонний выход имеют ту же схему фильтра низких частот LPF. DA005 все имеют небольшой размер, низкий температурный дрейф (не более 5ppm), высокая точность (0.01%) неиндуктивное сопротивление, звук более яркий и факс.

Для одноконцевых выходных терминалов мы используем индивидуальные высокопроводящие заглушки RCA с золотым покрытием из теллуриевой меди, тефлоновые сердечники и провода из золотистого и серебряного сплава для свинца.

Высокая проводимость tellurium медный сплав, представить свои основные превосходные свойства: 1) Он имеет высокую электропроводность, проводимость tellurium медный сплав 94%-98%, Золото 65 ~ 75%, родий 35%, высокое медное содержание латунь 28%; 2) обладает высокой теплопроводностью. На 22% больше чистого серебра, на 28% больше красной меди; 3) Хорошая дуговая стойкость.

В аналоговой цепи есть два особенно важных конденсатора. Мы сравнили различные дорогие медные фольги, серебряную фольгу, золотую и серебряную фольгу, масляное погружение и Другие конденсаторы и, наконец, выбрали немецкие золотые и серебряные фольгированные конденсаторы GAD по сравнению с золотом GAD и серебром. Фольгированные конденсаторы и флагманские конденсаторы с масляной фольгой золотого и серебряного цветов, конденсаторы из золотого и серебряного фольги имеют более прочные Внутренние материалы (из введения производителя), более полную частоту, более высокую плотность, более насыщенные детали и более прочная текстура. Цена на золотые и Серебристые фольгированные конденсаторы также дороже.







В-третьих, система часов

DA005 полная машина (включая usb-цепь) использует четыре высокопроизводительных часов, и качество превышает Crystek CCHD957 и серии CCHD575 широко используются в высококачественных машинах.

Возьмите 24,576 МГц в серии CCHD957 в качестве примера, самый критический Ближний-конец 10 Гц боковой шум-97,9 дБ ГГц, и индивидуальные часы da005is-108,6 дБ ГГц, который имеет снижение шума почти 10 дБ. Прямое преимущество заключается в том, что звук более естественный и точный. (По сравнению с внешними условиями)



Четыре, дизайн аксессуаров

Внутренняя проводка DA005 использует большое количество чистоты Jensen чисто серебряных проводов. По сравнению с 7N одинарной кристаллической медной проволокой, проволока из чистого серебра имеет более высокую плотность звука, с лучшими деталями, текстурой, звуковым полем, прозрачностью и гладкостью.

Одноконцевая Выходная клемма DA005 соединена с медным tellurium сплавом и проволокой из золото-серебряного сплава Duran.





Пять, Встроенный высокопроизводительный usb-интерфейс

Специально разработанный высокопроизводительный usb-интерфейс, итальянское решение Amanero, Четырехслойный дизайн платы. Используя несколько источников питания с низким уровнем шума, три отличных низкочастотных режима шума (лучше, чем Crystek CCHD957). Высокоскоростной изолятор, может сделать изоляцию 3кВ на поверхность компьютера. Сделайте звук более чистым.

В режиме доступа к USB он поддерживает декодирование PCM и DSD. PCM поддерживает различные скорости кода от 44,1 K до 384K. DSD поддерживает DSD64, DSD128, DSD256, DSD512.

Пожалуйста, ознакомьтесь с документацией на usb-накопителе, подключенном к всей машине, для метода настройки usb-драйвера и компьютерного плеера.



Шесть, основные параметры

Декодирующий чип ES9038pro X 2 шт.

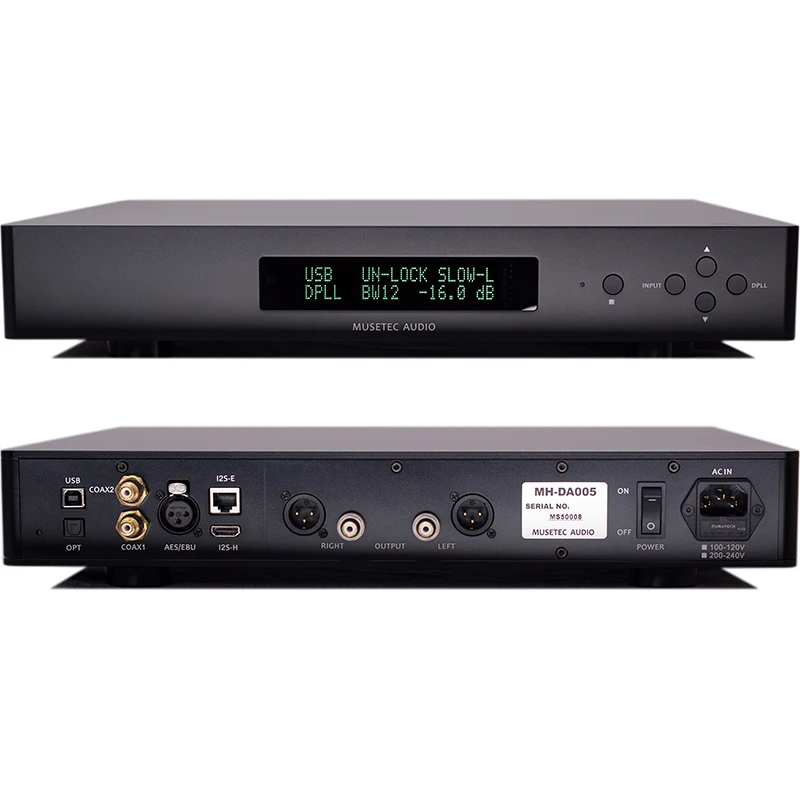

Входные каналы: USB, коаксиальный 1, коаксиальный 2, оптическое волокно, AES/EBU, I2S-E, I2S-H
Одиночный выход RCA уровень 2Vrms
Сбалансированный выходной уровень XLR 4Vrms
Функция затухания цифрового объема, ослабляется с интервалом 0,5 дБ, который может быть пропущен
Режим цифрового фильтра опционально
Цифровой фазный заблокированный цикл DPLL может быть установлен
DSD функция переключения каналов, которая может быть установлена
Функция снятия акцентов, которая может быть включена или выключена
Dop (DSD по PCM) функция приема, которая может быть включена и выключена
USB поддерживает PCM44 ~ 384K, DSD64 ~ DSD512
I2S-E, I2S-H поддержка PCM44 ~ PCM384K, DSD64 ~ DSD512, Dop64x
Коаксиальный, оптическое волокно, AES/EBU поддержка PCM44 ~ PCM192K, Dop64

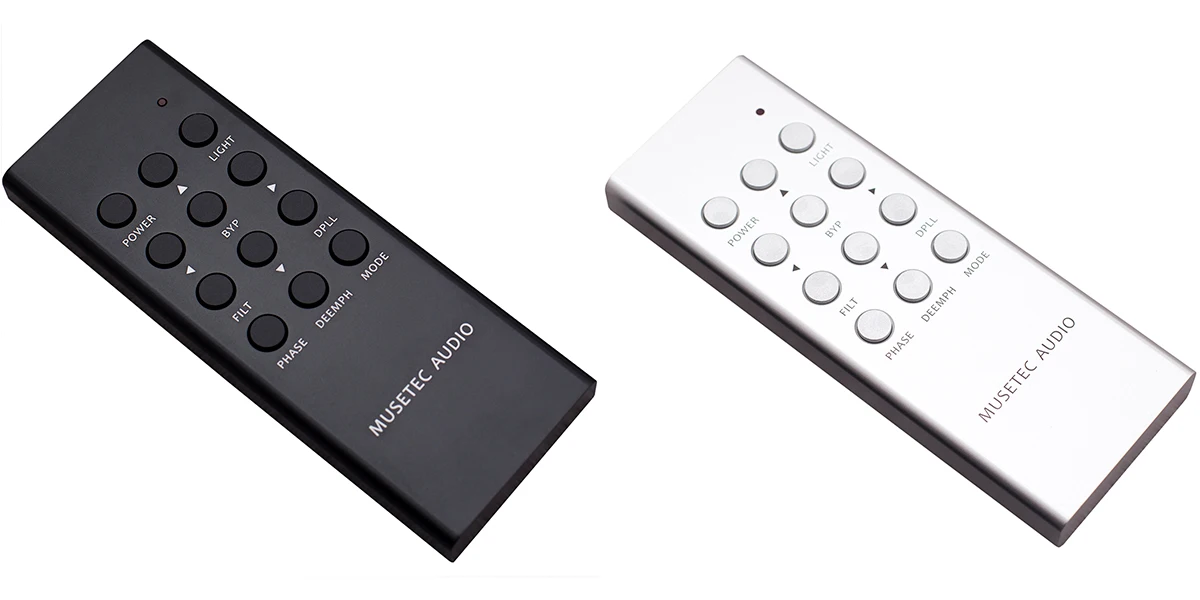

Полнофункциональный пульт дистанционного управления с функцией дистанционного управления в режиме ожидания
Дисплей VFD имеет многоуровневую яркость, и экран может быть автоматически отключен
Динамический диапазон> 136 дБ
Искажение <0.0002%
Стерео разделение> 120 дБ
Частотная характеристика 0 ~ 20 кГц ± 0.2дб
Номинальная мощность 25 Вт
Размер 430*350*78 мм (ширина * глубина * высота), высота включает в себя ножки машины
Вес нетто машины 9,0 кг
Напряжение питания 100 ~ 120V или 200 ~ 240V опционально




Семь, характеристика:

Усовершенствованная регенеративная энергосистема Musheng, дополненная усовершенствованной схемой мониторинга мощности
До 18 высокопроизводительных регуляторов с низким уровнем шума
Четыре чрезвычайно низких боковой полосы шума часы
O-type цельный Кристалл медный посеребренный бык
Новая аналоговая силовая схема
Карбидный диод кремния без времени восстановления
Mundorf основной фильтрующий конденсатор, Audionote быстрый прозрачный бесступенчатый конденсатор, Mundorf Supreme конденсатор, GAD золотой и серебряной фольги конденсатор, MIT конденсатор
8-группа автономный один канал обеспечивает полностью сбалансированный и одиночный выход, полностью дискретный дизайн, две пары детских хлопковых утепленных колготок на трубки, низкий температурный дрейф 5ppm безиндуктивный сопротивления
Tellurium Медный позолоченный тефлоновый сердечник RCA выходной терминал с Дюран золото-серебро сплав свинца
Jensen проводка из стерлингового серебра внутри машины
Furukawa FI-03G разъем питания
Основная плата имеет шестислойную золотую панель с погружением
Высококачественное алюминиевое шасси
Дисплей VFD большого размера
8. Звуковые характеристики

Декодер является частью источника звука в звуковой системе. Можно сказать, что крайне важно, чтобы хватило жизненной силы звука во всей системе. Разумное восприятие заключается в том, что источник звука должен быть нейтральным и точным, и z близок к сущности записи в максимальной степени, чтобы он мог обеспечить надежную поддержку верного воспроизведения задней системы. Поэтому конструкция и регулировка DA005 также соответствуют характеристикам нейтрального и нейтрального. Благодаря новому дизайну схемы и бескомпромиссному выбору материалов, звуковая текстура, плотность, звуковое поле, уровень, прозрачность, тонкость, гладкость, детали, И микродинамика значительно улучшается по сравнению с 004. Строго говоря, он превзошел несколько уровней улучшения, показывая высокий уровень акустики и музыкальности, и имеет всестороннее и истинное выражение различных типов музыки. Особенно для улучшения среднего диапазона, можно сказать, что ES9038 имеет текстурированные, но не полные и эмоциональные звуковые характеристики.



Девять, упаковочный лист

Пульт дистанционного управления
Американский стандартный шнур питания
Usb-кабель
T2 Шестигранная отвертка (используется для удаления пульта дистанционного управления для замены аккумулятора)
U-диск (включая руководство по электронным файлам, эта машина больше не предоставляет бумажную версию руководства)
Гарантийный талон


X. Логистика и транспортировка

SF Express Бесплатная доставка по всей стране, где SF Express не осуществляется, пожалуйста, свяжитесь с владельцем, чтобы отправить другую логистику или экспресс-доставку.



11. Прослушивание и гарантия

Из-за своей высокой стоимости, новая машина больше не предоставляет услуги пробного прослушивания. У этой машины есть специальный аппарат для прослушивания. При необходимости, пожалуйста, свяжитесь с нами, чтобы подать заявку на аппарат для прослушивания. (Покупателю необходимо оплатить доставку в оба конца для прослушивания)

Эта машина поддерживает семь дней необоснованного возврата. Перед подтверждением получения покупатель не должен снимать защитную пленку дисплея и должным образом защищать внешний вид машины. Если он проверен и подтвержден, что после возврата обнаруживается повреждение внешнего вида, или выходные и входные клеммы изношены из-за частого подключения и отключения, покупатель должен будет оплатить определенную сумму компенсации. Это необходимо решать в соответствии с реальной ситуацией. При возврате товара покупатель должен оплатить перевозку в оба конца, а также оплатить стоимость упаковки и инспекционный сбор в размере 50 юаней.

Почему новый телефон не рекомендуется для тех, кто его прослушивает? Потому что все детали в новой машине новые, он прошел только десятки часов заводского испытания на старение, и он не полностью достиг наилучшего состояния. Если вы выберете новую машину для прослушивания, вы не сможете полностью понять конечное качество машины в кратчайшие сроки.

Вся машина имеет однолетнюю гарантию и пожизненную стоимость обслуживания.
