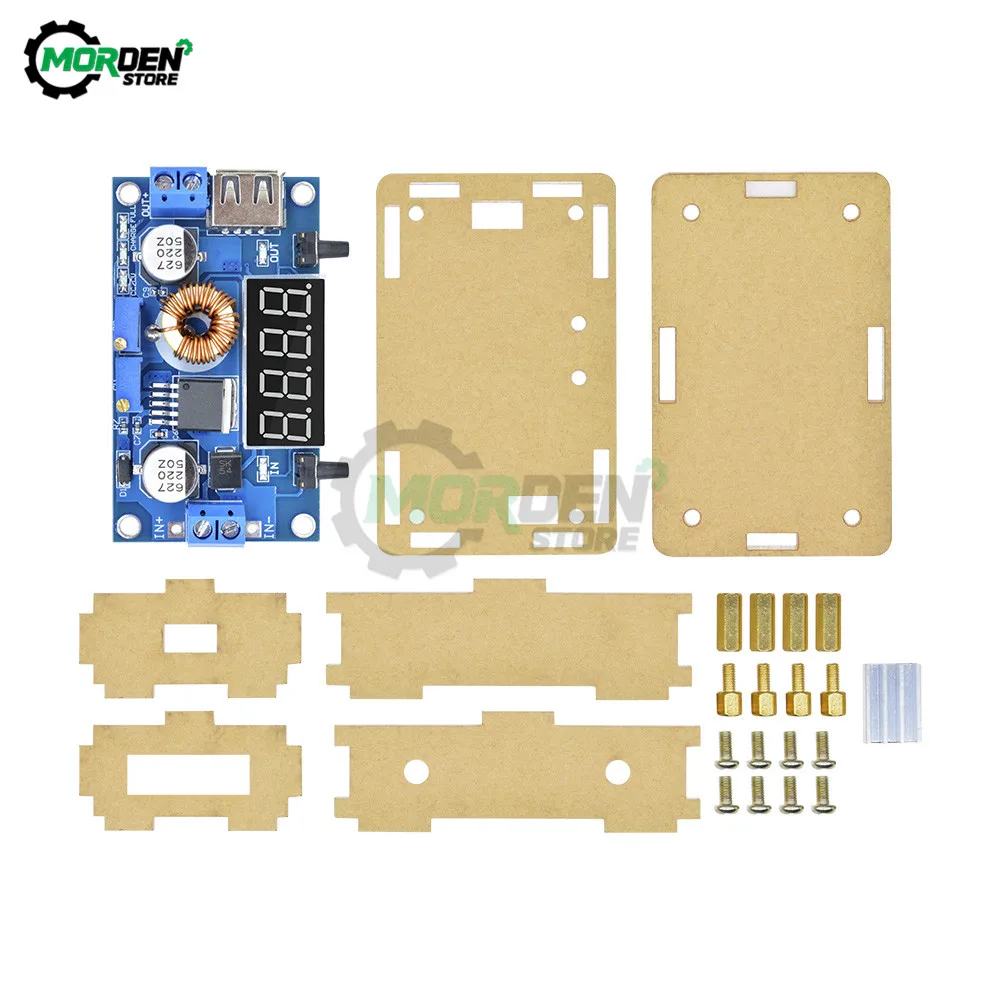

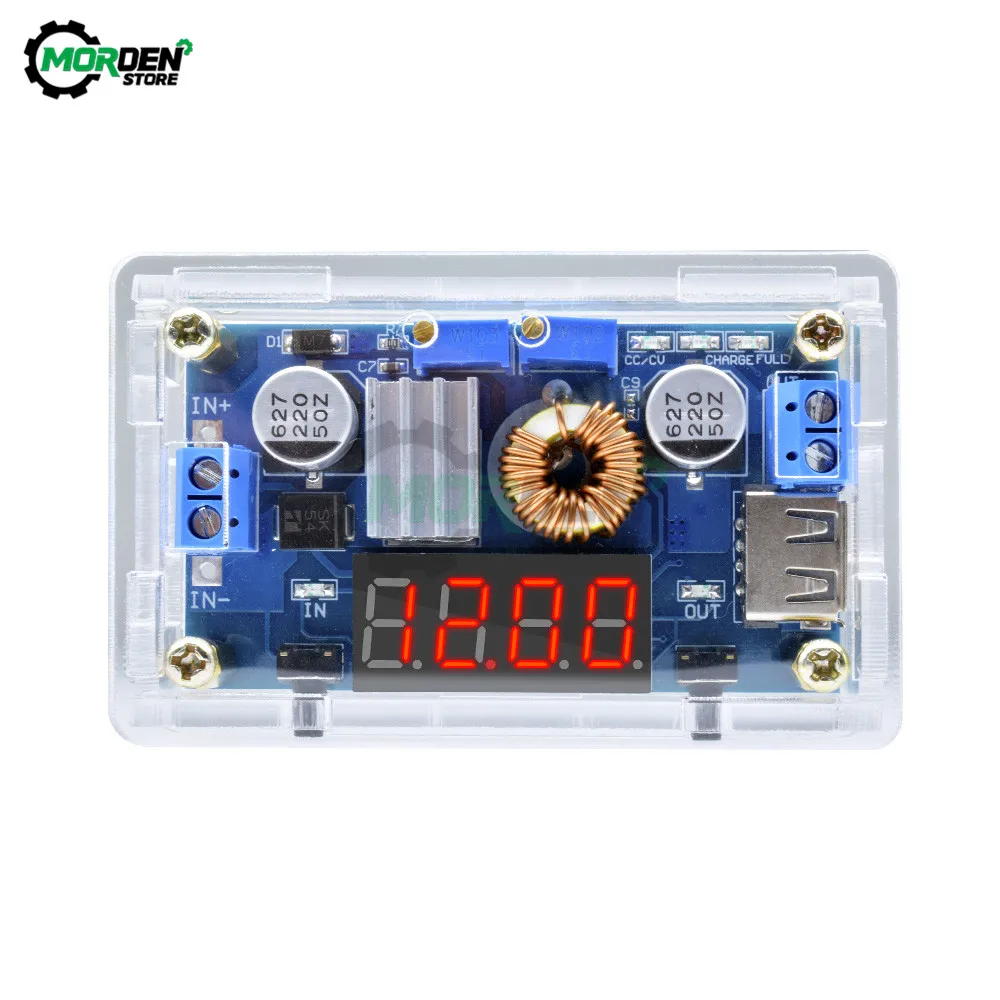

5A цифровой дисплей постоянный ток давление понижающий блок питания с вольтметром Амперметр измеритель мощности с акриловым чехлом

1. Входное напряжение: 5-36 в

2. Выходное напряжение: 1,25-32 В, плавная регулировка

3. Выходной ток: регулируемый, максимум 5 А (рекомендуется использовать в пределах а)

4. Выходная мощность: максимум 75 Вт (рекомендуется использовать в пределах 50 Вт, пожалуйста, уменьшите мощность из-за большой разницы давления)

5. Рабочая температура: -40 ~ + 85 градусов

6. Рабочая частота: 180 кГц

7. Эффективность преобразования: до 96%

8. Защита от короткого замыкания: Да

9. Защита от перегрева: Да (автоматическое отключение выхода после перегрева)

10. Защита от обратного подключения входа: нет (при необходимости последовательно Подключите сильноточный диод к входу)

11. Способ установки: 4 винта 3 мм

12. Режим подключения: клемма проводки или сварочная Клемма, вход V-IN-, выход V-OUT-

13. Размер модуля: длина 68,2 мм, ширина 38,8 мм, Высота 15 мм

14. Вес: 39 г

Область применения:

1. Используйте как обычный понижающий модуль с возможностью защиты от перегрузки

Инструкции:

(1) Нажмите кнопку справа, чтобы настроить цифровой измеритель на интерфейс [выходное напряжение дисплея], И отрегулируйте «потенциометр постоянного напряжения», чтобы выходное напряжение достигло желаемого значения напряжения;

(2) Настройте цифровой измеритель на интерфейс [выходной ток дисплея], И непосредственное короткое замыкание выходной клеммы модуля (Просто найдите толстый провод для короткого замыкания выходной клеммы), В это время Отрегулируйте «потенциометр постоянного тока», чтобы значение тока достигло заданного значения защиты от перегрузки по току; (Например, текущее значение, отображаемое бортовым амперметром, составляет 4 а, тогда максимальный ток модуля ограничивается 4 а, И светильник т красный индикатор, когда ток достигает 4А)

(3) Подключите нагрузку и работайте.

2. Используйте как зарядное устройство

Модуль без функции постоянного тока не может использоваться для зарядки аккумулятора. Поскольку разница напряжения между разряженной батареей и зарядным устройством большая, зарядный ток слишком велик, а аккумулятор поврежден. Поэтому батарея должна быть постоянной в начале. Зарядка по току, когда зарядка достигает определенного уровня, она автоматически переключается на зарядку с постоянным напряжением.

Инструкции:

(1) определяет плавающее напряжение и зарядный ток аккумулятора; (если параметр литиевой батареи составляет 3,7 в/2200 мАч, то плавающее напряжение составляет 4,2 в, И максимальный зарядный ток составляет 1С, что составляет 2200 мА)

(2) в условиях холостого хода Отрегулируйте цифровой измеритель модуля на интерфейс [выходное напряжение дисплея], И отрегулируйте «потенциометр постоянного напряжения», чтобы выходное напряжение достигло плавающего напряжения;

(3) Настройте цифровой измеритель на интерфейс [выходной ток дисплея], И непосредственное короткое замыкание выходной клеммы модуля (Просто найдите толстый провод для короткого замыкания выходной клеммы), В это время Отрегулируйте «потенциометр постоянного тока», чтобы значение тока достигло заданного значения зарядного тока;

(4) зарядный ток перезаряжаемой лампы по умолчанию составляет 0,1 от зарядного тока; (ток аккумулятора постепенно уменьшается в процессе зарядки, И постепенно меняется от зарядки постоянного тока к зарядке с постоянным напряжением. Если зарядный ток установлен на 1 А, то когда зарядный ток установлен на 1 А, когда зарядный ток меньше А, синий светильник выключен, а зеленый светильник горит, И в это время аккумулятор полностью заряжен)

(5) подключите аккумулятор и зарядите его.

(Шаги 1, 2, 3, 4: Входная Клемма подключена к источнику питания, а Выходная клемма не подключена к батарее без нагрузки)

3. Используйте светодиодный светодиодного модуля привода постоянного тока

(1) определяет рабочий ток и максимальное рабочее напряжение, необходимое для управления светодиодный дом;

(2) в условиях холостого хода Отрегулируйте цифровой измеритель до интерфейса [выходное напряжение дисплея] и отрегулируйте «потенциометр постоянного напряжения», чтобы выходное напряжение достигло рабочего напряжения светодиода;

(3) Настройте цифровой измеритель на интерфейс [выходной ток дисплея], И непосредственное короткое замыкание выходной клеммы модуля (Просто найдите толстый провод для короткого замыкания выходной клеммы), В это время Отрегулируйте «потенциометр постоянного тока», чтобы значение тока достигло заданного рабочего тока светодиодный да;

(4) Подключите светодиодный и проверьте устройство.

(Шаги 1, 2 и 3: вход подключен к источнику питания, а выход без нагрузки без светильник ки)

Меры предосторожности:

1. Не используйте вместе входную и выходную поверхности модуля. Это приведет к обходу резистора выборки тока модуля, так что модуль не может настроить выходной ток, и модуль легко сжечь при подключении нагрузки.

2. На выходном конце модуля есть ряд резисторов для отбора проб тока, после подключения нагрузки будет падение напряжения в 0 ~ 0,2 в, что является нормальным явлением.

3. Если вы столкнулись с проблемой, связанной с невозможностью регулировки выходного напряжения модуля, поверните потенциометр против часовой стрелки более чем на 10 оборотов, а затем используйте модуль для нормальной регулировки напряжения. Когда модуль покидает завод, выходное напряжение по умолчанию составляет 17 в.

4. Если мощность превышает 3 А, 35 Вт, усилите теплоотдачу!

Метод самокалибровки бортового напряжения и амперметра:

1. Когда бортовой цифровой счетчик отображает выходное напряжение, нажмите и удерживайте кнопку справа в течение 2 секунд, а затем отпустите. Вольтметр и индикатор выходного напряжения «OUT» будут мигать одновременно, и будет введен режим калибровки выходного напряжения; По той же причине отображается на вольтметре. При вводе напряжения нажмите и удерживайте кнопку справа в течение 2 секунд, а затем отпустите, Вольтметр и индикатор входного напряжения одновременно мигают, а затем Войдите в режим калибровки входного напряжения; когда вольтметр отображает выходной ток, Нажмите и удерживайте кнопку 2 справа, отпустите ее через секунду, амперметр замигает, и он перейдет в режим калибровки выходного тока;

2. Нажмите правую кнопку, напряжение (ток) увеличится на одно устройство, нажмите левую кнопку, напряжение (ток) уменьшится на одно устройство; поскольку значение напряжения одного устройства составляет менее 0,1 в, Вам нужно нажимать 1-5 непрерывно, вы можете видеть, что вольтметр изменился на 0,1 в только один раз. Конкретное количество последовательных нажатий клавиш зависит от текущего отображаемого значения напряжения. Чем выше отображаемое напряжение тока, тем меньше количество нажатий;

3. После регулировки напряжения (тока) нажмите и удерживайте правую кнопку в течение 2 секунд, а затем отпустите. В это время вы можете выйти из режима калибровки, и все настройки параметров будут автоматически сохранены после отключения питания.
