2014 версия T-1000B светодиодный контроллер пикселей программируемый, с поддержкой SD карт цифровой SPI диммер, Макс 2048 пикселей, WS2801,WS2811,WS2812B,UCS1903etc

Примечание: Это версия 2014, поддерживает только программное обеспечение LedEdit 2014.

Особенности T-1000BSystem

1. 32 ~ 256 ранг серый уровень, поддержка программного обеспечения Гамма-коррекции.

2. Поддержка правил и специальной ручки.

3. Выход 1 порта, может поддерживать 2048 пикселей лампы.

4. Управление sd-картой, автономное управление, содержимое программы линейного управления, хранящейся в sd-карте ..

5. T-1000B хранить 16 файлов макс., копируйте файлы в sd-карту по очереди.

6. Файлы будут храниться в SD с именем: 00_1.led, 01_1.led, 02_1.led.

7. Совместимость с однолинейными или двухлинейными чипами. Не нужно подключать линию CLK при использовании однолинейного светодиодного светильника.

Примечание: 1. Когда контроллер T-100K управляется менее 512 лампами, частота кадра может достигать 30 кадров в секунду. Когда T-1000S управлять более чем 512 лампами и менее 2048 лампами, частота кадра будет замедляться автоматически.

2. T-1000B должны использовать новое программное обеспечение LedEdit 2013.

II. Поддержка чипов:

Тип чипа

Код программного обеспечения и

Тип контроллера

Лампы/(макс.)

Примечание

LPD6803,D705,1101

T-1000B-6803

2048 пикселей

LPD8806,LPD8809

T-1000B-8806

2048 пикселей

TM1803,TM1804,TM1809,TM1812

T-1000B-TM1803

2048 пикселей

TM1804 и TM1809 разделены на высокие и низкие

TM1903,TM1903B,TM1909,TM1912

T-1000B-TM1903

2048 пикселей

Делится на высокую скорость и низкую скорость

TM1829

T-1000B-TM1829

2048 пикселей

Делится на высокую скорость и низкую скорость

UCS6909,UCS6912,UCS7009,UCS5903

T-1000B-UCS6909

2048 пикселей

UCS1903 ,UCS1903B,UCS1909,UCS1912

T-1000B-UCS1903

2048 пикселей

Делится на высокую скорость и низкую скорость

UCS3903

T-1000B-UCS3903

2048 пикселей

UCS2903,UCS2909,UCS2912

T-1000B-UCS2903

2048 пикселей

TA9909

T-1000B-TA9909

2048 пикселей

WS2801,WS2803

T-1000B-WS2801

2048 пикселей

WS2811

T-1000B-WS2811

2048 пикселей

Делится на высокую скорость и низкую скорость

DS189

T-1000B-DS189

2048 пикселей

D7710,D7720

T-1000B-D7710

2048 пикселей

TLS3001,TLS3008

T-1000B-TLS3001

Пиксели

TLS3100

T-1000B-TLS3100

2048 пикселей

Делится на высокую скорость и низкую скорость

P9813

T-1000B-P9813

2048 пикселей

SM16711

T-1000B-SM16711

2048 пикселей

Делится на высокую скорость и низкую скорость

SM16716

T-1000B-SM16716

2048 пикселей

SM16726

T-1000B-SM16726

2048 пикселей

BS0901

T-1000B-BS0901

2048 пикселей

BS0815

T-1000B-BS0815

2048 пикселей

BS0825

T-1000B-BS0825

2048 пикселей

MBI6021

T-1000B-MBI6021

2048 пикселей

INK1003

T-1000B-INK1003

2048 пикселей

Делится на высокую скорость и низкую скорость

LPD1882,LPD1889

T-1000B-LPD1882

2048 пикселей

Делится на высокую скорость и низкую скорость

LPD6812

T-1000B-LPD6812

2048 пикселей

Делится на высокую скорость и низкую скорость

LPD6813

T-1000B-LPD6813

2048 пикселей

QC1109

T-1000B-QC1109

2048 пикселей

APA102

T-1000B-APA102

2048 пикселей

MY9221

T-1000B-MY9221

2048 пикселей

GW6203

T-1000B-GW6203

2048 пикселей

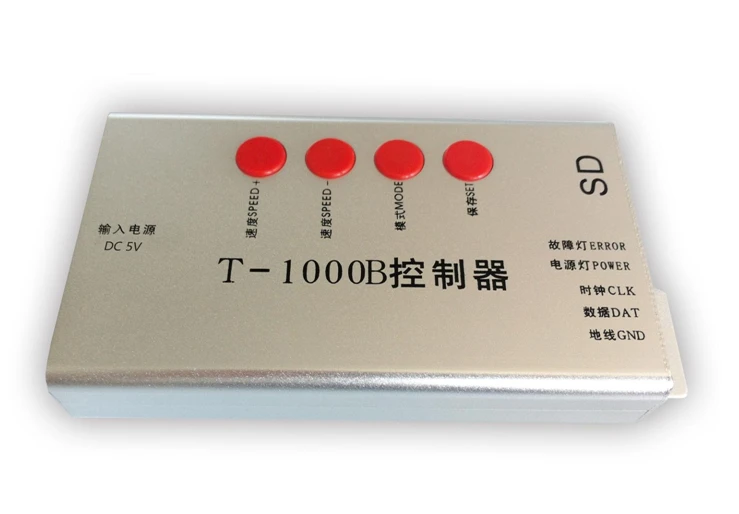

III. Изображение внешнего вида:

IV. Определение печати:

Ключ

Определение

Комплект для хранения

Сохраняйте набор (если установлен ключ, сохраните текущий файл и скорость, Запомните его при сбросе.

Режим

Модели обмена

Скорость +

Скорость быстрее

Если нажмите скорость + скорость-в одно и то же время, введите recyclemodle

Скорость-

Скорость медленнее

AC IN

+ 5 В вход питания

Мощность

Индикатор питания

Ошибка

Индикатор ошибки

Sd-карта

Слот для sd-карты

TTL сигнал (245 сигнал):

CLK

Сигнал часов

DAT

Сигнал передачи данных

GND

GND

Примечание:Для выхода сигнала TTL контроллер заземления должен подключаться к лампам заземления.

V. Схемы подключения:

VI. Хранилище файлов:

Правила имени файлов:

"01_1.led" -------- первый контроллер первый эффект

"02_1.led" -------- первый контроллер второй эффект

"03_1.led" -------- первый контроллер третий эффект

"04_1.led" -------- первый контроллер с четвертым эффектом

VII. Конкретные параметры:

Карта памяти:

Тип:Sd-карта (при управлении большим количеством ламп лучше всего использовать высокоскоростную sd-карту.)

Емкость: 128 Мб ~ 2 Гб

Формат: Жир

Файл магазина:. Светодиод

Физические параметры:

Рабочая температура:-30 ~ 85 градусов

Рабочее напряжение: DC5V

Рабочая мощность: 2 Вт

Размер: L158mmW77mmH25mm

Порт сигнала: 3-контактный порт подключения

Вес: 0,35 кг

Примечание:

Перед копированием файлов на sd-карту, sd-карта должна быть отформатирована как формат FAT

Sd-карта в контроллере не может быть горячей замены, подключите sd-карту каждый раз, вы должны сначала отключить источник питания

6. Тревожная съемка

Вопрос 1: После включения Индикатор ошибки в T-1000S мигает без вывода дисплея

Ответ:Индикатор ошибки мигает означает, что контроллер не правильно читает карту, возможные проблемы:

1) sd-карта пуста, без файла эффекта.

2) файл эффекта на sd-карте и модель контроллера не совпадают, пожалуйста, выберите правильную модель контроллера в LedEdit, а затем повторно Создайте файл эффекта led.

3) sd-карта не форматирует файлы до копирования.

4) Пожалуйста, проверьте напряжение питания, контроллер может быть индивидуально приведен в действие, чтобы исключить причины питания

5) изменение SD карты, а затем тест, чтобы исключить возможность плохой SD карты

Вопрос 2: Контроллер включен, индикатор нормальный, но лампы не меняются

Ответ:Причины этого заключаются в следующем:

1) Проверьте, правильно ли подключена сигнальная линия освещения и контроллер

2) Если сигнал TTL получен, лампа и контроллер должны быть общим заземлением, это означает, что Подключите Свет и контроллер заземления вместе

3) Проверьте, подходит ли модель во время создания файлов отображения на sd-карте чипы, используемые при освещении
