Технические характеристики DX POWER AMP

1. Аудио вход: моно аудио сигнал вход;

2. Аудиовыход: моно 100 Вт аудиовыход;

3. Рабочее напряжение: постоянный ток плюс или минус 35 В +-10%;

4. Входное сопротивление: 39K Ом Выходное сопротивление: 2-8 Ом

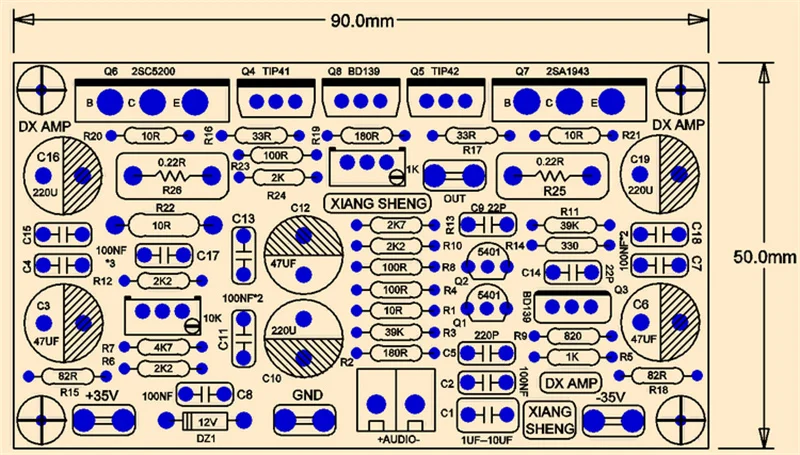

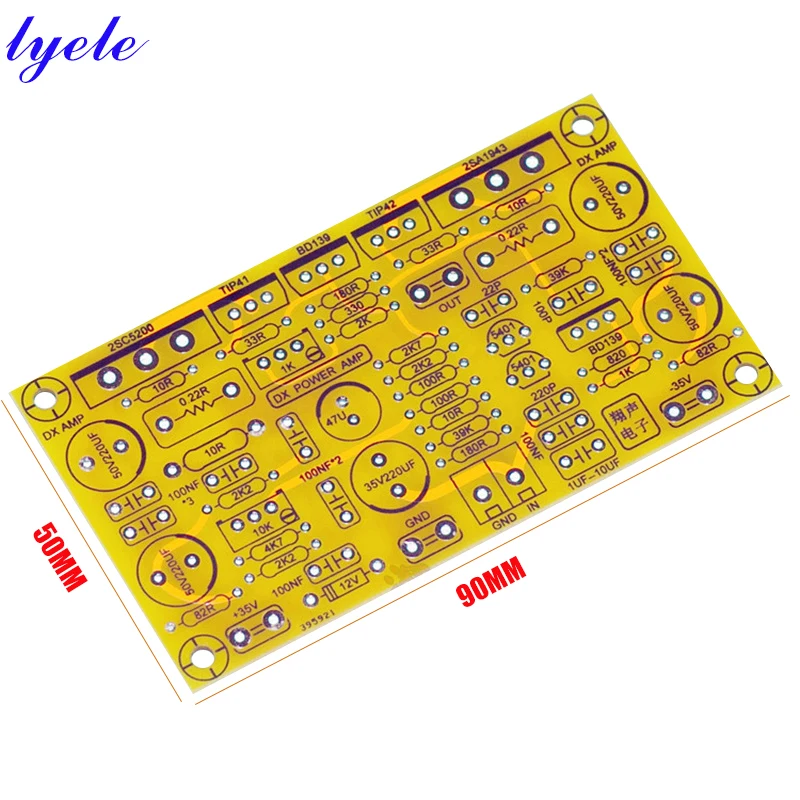

5. Спецификация печатной платы: двухсторонняя FR4 50x90x1.6 мм

Схема DX POWER AMP впервые появилась на иностранном профессиональном аудио-forum diyaduio в 2005 году, а затем была перепечатана на внутреннем HIFI DIY forum. Эффект качества звука шипы интегрированных усилителей мощности, таких как LM3886, TDA7293/94 и т. Д. Схема проста и звук прозрачный. Бас сильный, используемые части немного, его легко найти, легко сделать хороший звук, и стоит попробовать.

Следующее содержание перепечатано с HIFI DIY Forum ARM post

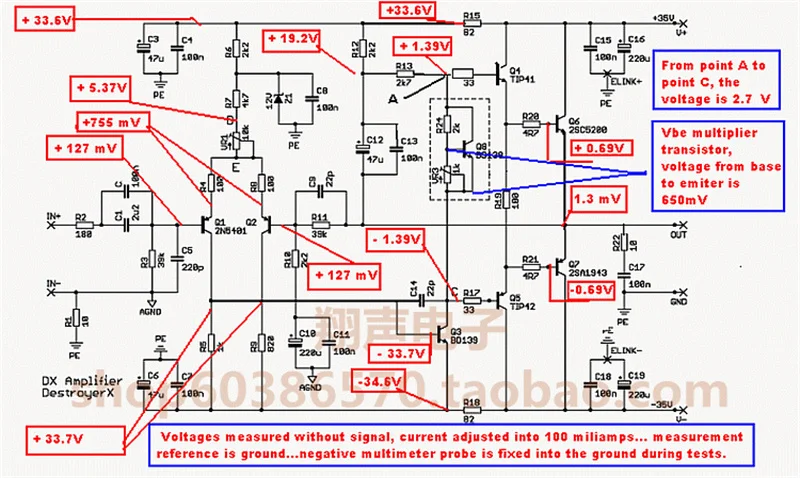

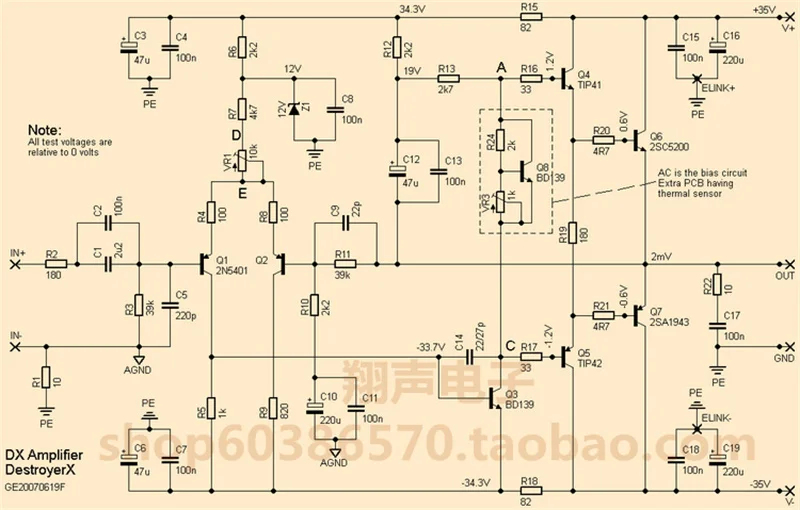

Звуковой сигнал вводится через сопротивление серии 180 Ом, а затем поступает в дифференциальную трубку после того, как фильтр с высоким проходом постоянного тока, состоящий из 3,3u и R3. Оригинальная фотография 2,2 мкФ была заменена 3,3. Низкая частота погружения глубже, и 0,1 мкФ соединен параллельно здесь. Конденсаторы также являются моей привычкой. Они могут в некоторой степени компенсировать высокочастотные овертоны. Интересно, есть ли золотые уши, которые могут сказать разницу. Если да, пожалуйста, сообщите мне результаты. Ха-ха. C5-это отделочный конденсатор, который может быть 100p-500p.

На этапе дифференциального ввода используется самая простая дифференциальная схема без активной нагрузки и источника активного тока. Считается, что, хотя введение источника тока помогает обеспечить стабильность и искажение цепи, легко сделать звук жестким. Вот почему звук некоторых старых классических схем более прочный. Это также объясняет, почему сплит-усилитель мощности более мягкий, чем Интегрированный усилитель. Если вы анализируете чип интегрированного усилителя, вы обнаружите, что все активные нагрузки. С активным статическим источником постоянного тока. В любом случае, эта простая дифференциальная схема также является классической. R4/R8 может уменьшить требования к сопряжению Для дифференциальной трубки, стабилизируя дифференциальную трубку, а также может соответствующим образом регулировать коэффициент усиления открытой петли. Говорят, что усиление открытой петли также имеет критическое значение для регулировки тона.

После дифференциального усиления СОСТС (этап усиления напряжения) BD139 отправляется очень лаконично. Здесь я хотел бы отметить понимание «простой-лучший» многими иностранцами. При проектировании цепи, они будут стараться минимизировать компоненты. Во-первых, Выдвиньте более комплексную схему, а затем попробуйте удалить компонент, чувство слуха, если есть изменения, держите его, если нет изменений, удалите этот компонент постоянно! Это очень очевидно в уровне VAS этой цепи, ха-ха. Это просто и выглядит очень комфортно! Сопутствующий компенсационный конденсатор C14 незаменим здесь. Стоимость оригинального изображения составляет 24-27pF. Мои результаты тестирования и анализа показывают, что они должны быть ниже 100pF, чтобы быть гарантированным. Поэтому стоимость составляет 110. Какой из них я выберу?

C12 и R12 образуют цепь bootstrap. C12 повышает напряжение в выходной точке и использует статическую рабочую точку гарантированного триода для уменьшения нелинейных искажений в процессе открытого цикла. Введение R12 предотвращает короткое замыкание переменного тока.

BD139 в сочетании с двумя резисторами для контроля статического смещения трубки усилителя конечного тока, что классически применимо. Следующий этап усилителя тока не имеет сопротивления на выходе! Это очень особенный принцип, очень простой, но это также легко ошибиться. Потому что когда 5200/1943 нагревается, контур проводимости трубки будет уменьшен, а затем цепь будет увеличиваться, поэтому трубка станет более горячей, порочный круг, трубка будет гореть! Общие схемы с использованием резисторов-эмиттеров могут в значительной степени избежать этой ситуации. Когда ток становится большим, падение напряжения на резисторе эмиттера увеличится, тем самым достигая эффекта местных отрицательных отзывы. Но это сопротивление влияет на звук. После его удаления, хотя он принесет опасность горения труб, он может быть улучшен с точки зрения скорости и позиционирования!

Способ сделать его безопасным-это контролировать температурный эффект. Я сделал две вещи в ходе практики, и результаты показали, что ток выходного этапа цепи можно эффективно контролировать.

Работа 1: Закрепите BD140 непосредственно с силовой трубкой 5200 и дайте BD140 изменить с температурой 5200;

Работа 2: Добавьте небольшой радиатор к TIP41C/42C, чтобы сначала контролировать температуру этих двух парней!

Если вы боитесь, вы также можете добавить излучателем сопротивления, около 0,2 Ом. Кроме того, если вам нужно подключить трубки выходной мощности параллельно, конечно, вы также должны увеличить соответствующее сопротивление излучателя, чтобы сбалансировать параллельные трубки.

Источник питания имеет положительный и отрицательный источник питания 36 В. Вся машина может достигать 50 Вт мощности под 8 Ом динамиков и 100 Вт мощности под 4 Ом динамиков.

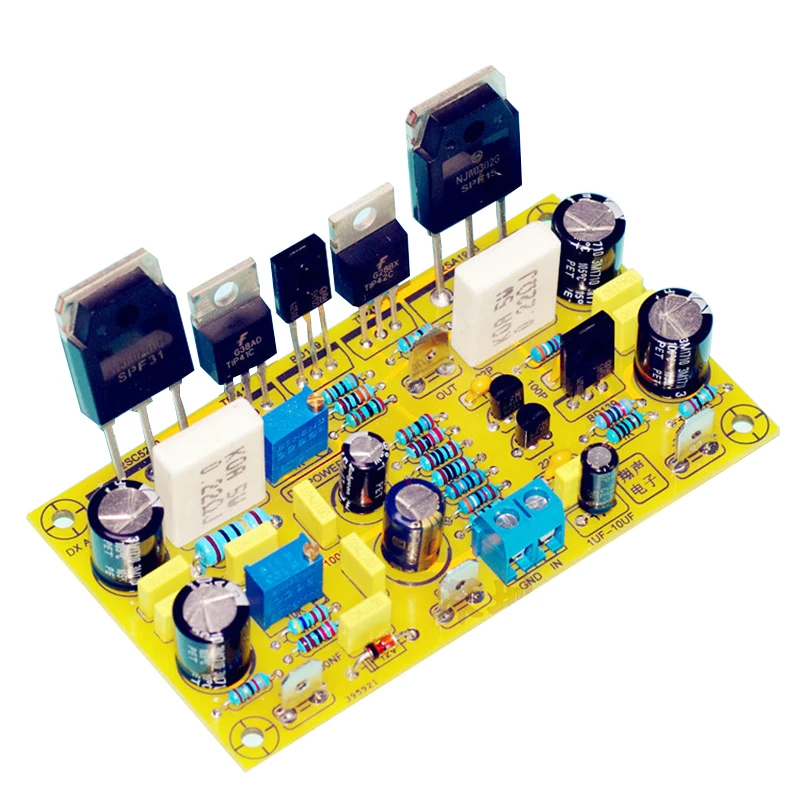

Транзистор: 2N5401 с дифференциальной входной трубкой, ST BD139 термо-компенсированная трубка, TIP41/42 толкателя Fairchild и TTC5200 TTA1943 от Toshiba по умолчанию поставка высокомощной пары усилителей

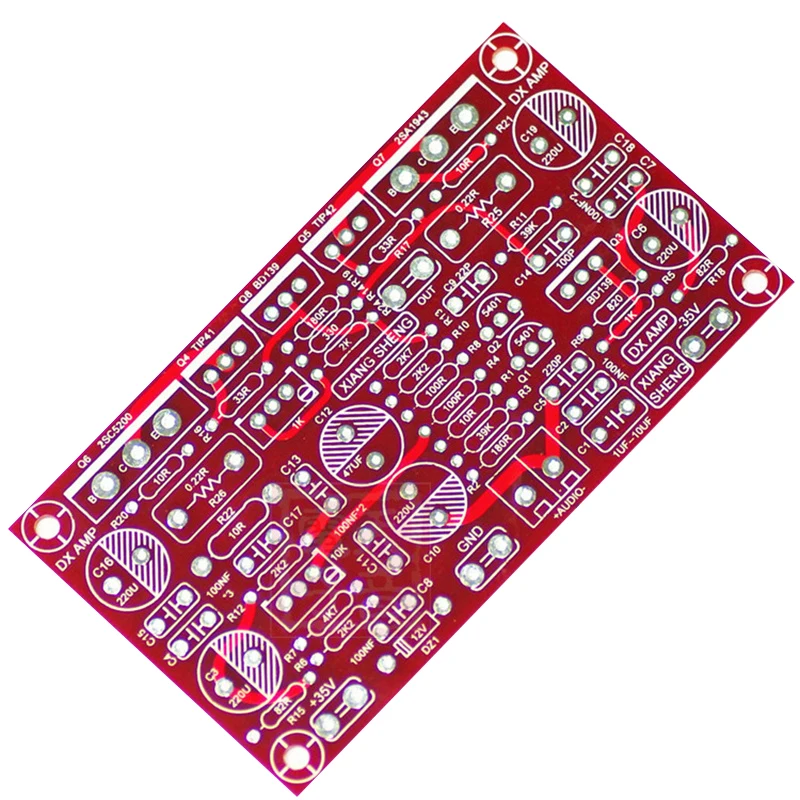

PCB был переработан и очень мини. Подходит для установки в маленький чехол. Ширина готовой доски плюс большая трубка не превышает 80 мм.
