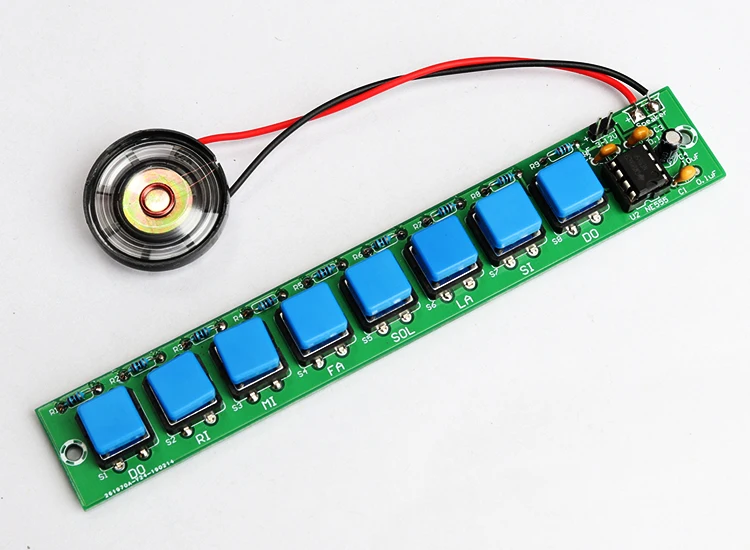

Комплект электронного пианино для обучения комплект сделай сам с клавиатурой NE555

Комплект электронного пианино для обучения комплект сделай сам с клавиатурой NE555

Характеристика

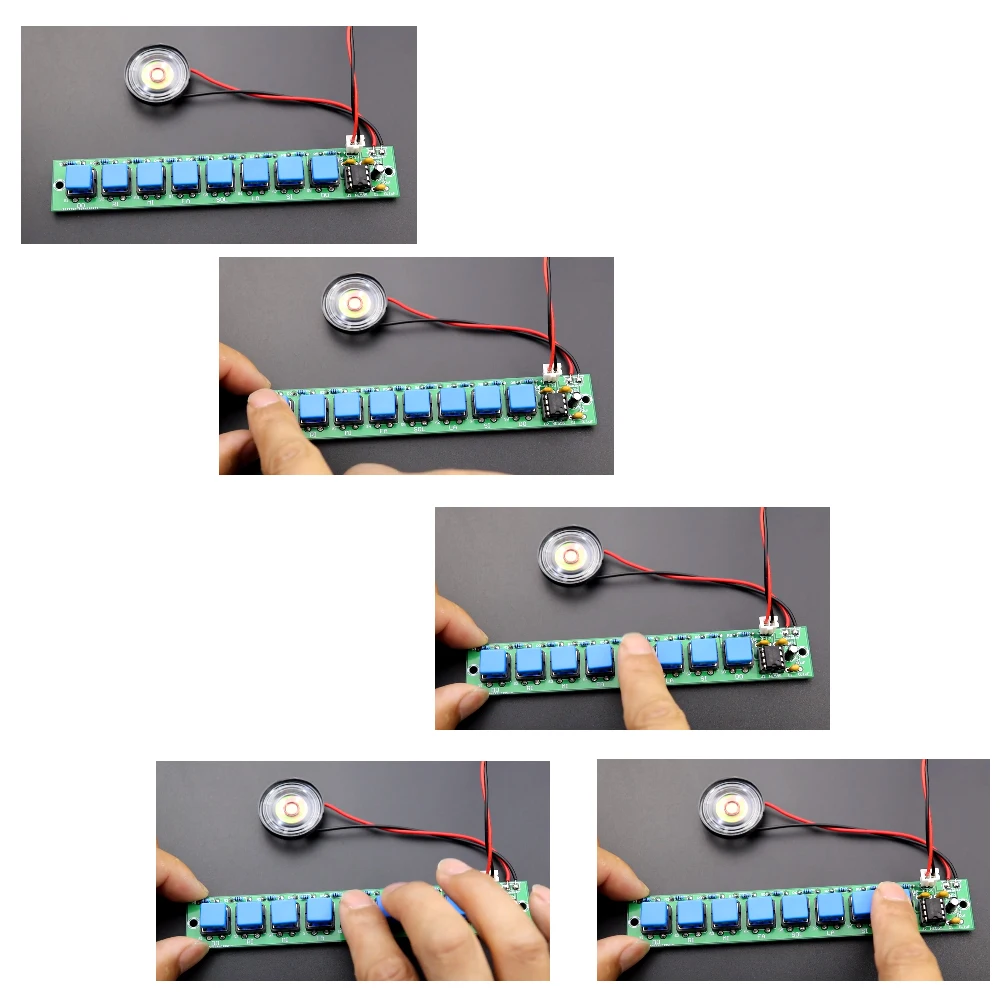

1. Нажмите синюю кнопку слева направо: колонки будут издавать «duo, ri, me, fa, sol, la, si, делайте "тона, чтобы имитировать то, как работает pianotron.

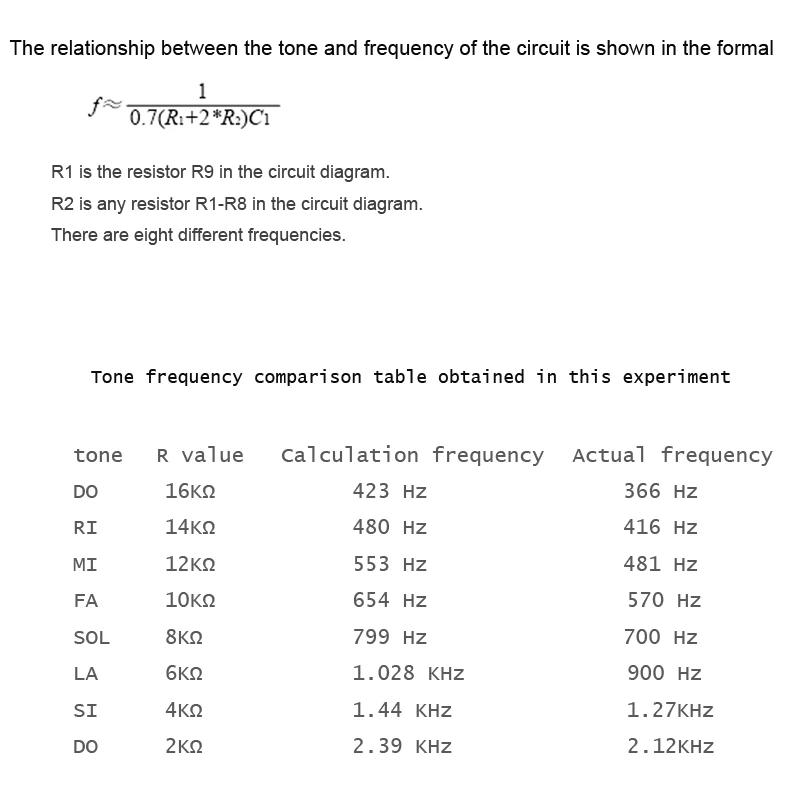

2. Принцип: pianotron играет, управляя динамиками, чтобы излучать различные частоты звука. Электронная клавиатура выполняет музыку, управляя динамиками, чтобы излучать различные частоты звука.
3. Шаги сварки: сварка в соответствии со списком компонентов. Длинный штырь конденсатора положительный +.NE555 сначала устанавливает гнездо, а затем устанавливает чип после всей установки, положение зазубрина чипа лицом к монтажной плате с отметкой выемки.
4. Параметры продукта: размер печатной платы: 140x22mm. Входное напряжение: 3-12V питания. Необходимые инструменты: комплектующие для электрического утюга: 30 Вт, проволочного припоя: 0,8 мм, пинцет, наклонные кусачки, мультиметром.
6. Подходит для начинающих электронных хобби DIY для обучения и практики сварки. Он широко используется в школах, чтобы помочь студентам научиться основным механическим и электронным навыкам.

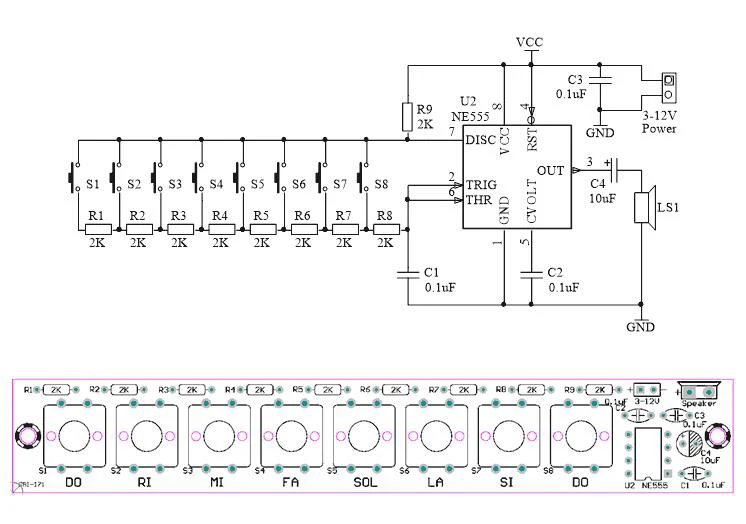

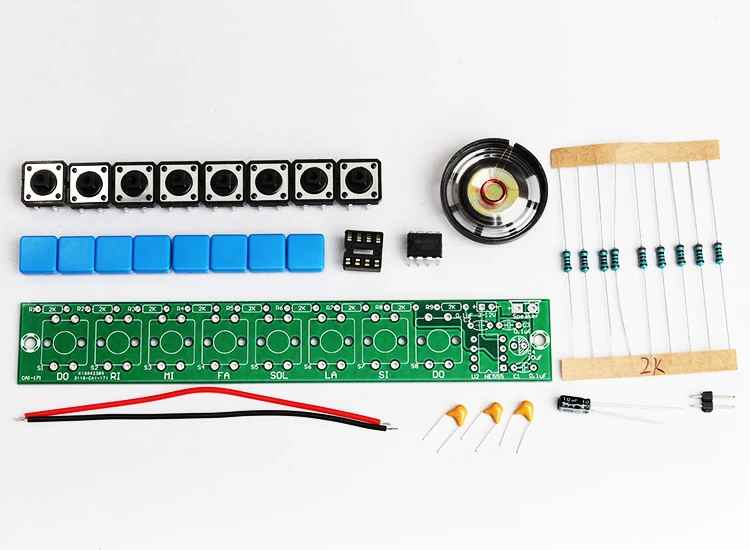

Характеристики

1 / 4 Вт Резистор 2KΩ: R1, R2, R3, R4, R5, R6, R7, R8, R9
0,1 мкФ монолитный конденсатор: C1, C2, C3
10 мкФ электролитический конденсатор: C4
2P заголовок: мощность
12*12 сенсорных переключателей: S1, S2, S3, S4, S5, S6, S7, S8
12*12 сенсорный переключатель крышки (синий) x8
NE555: U2
8-pin разъем: U2
Маленький динамик: LS1
Акустический кабель x2
PCB: 140x22мм
