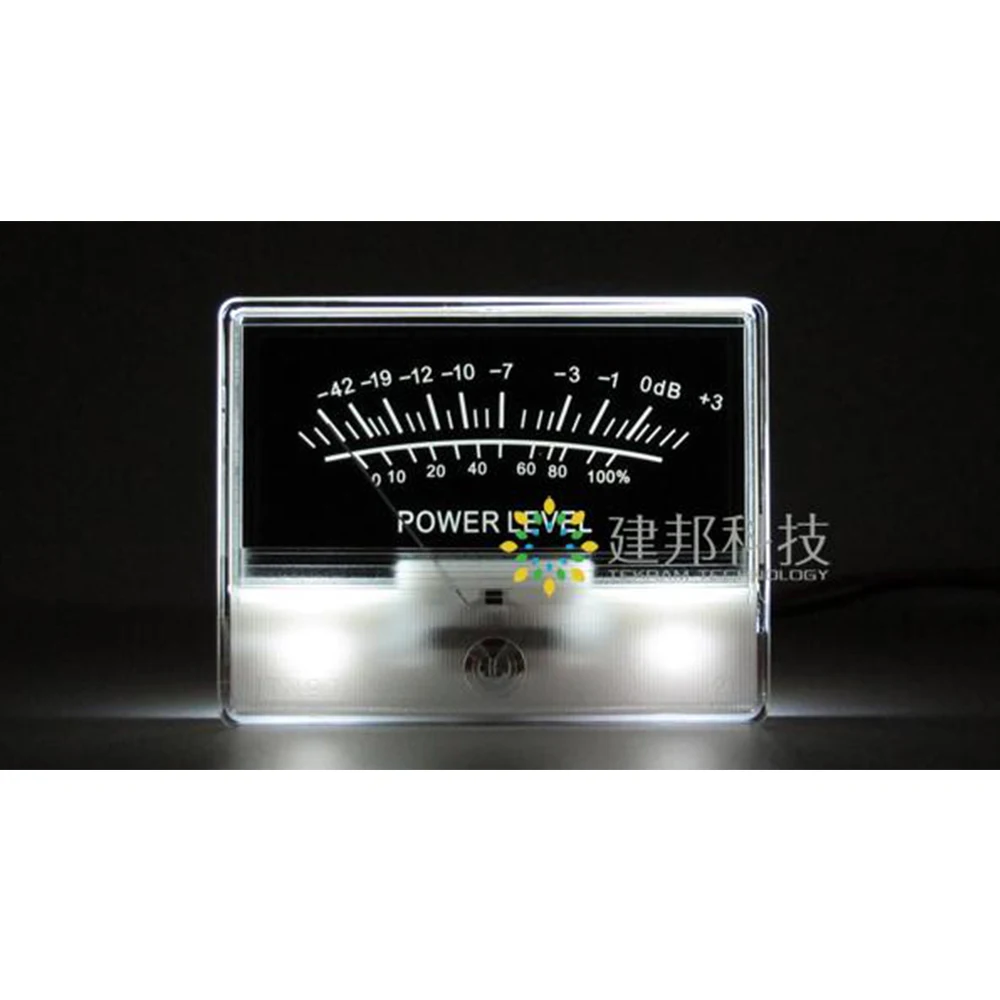

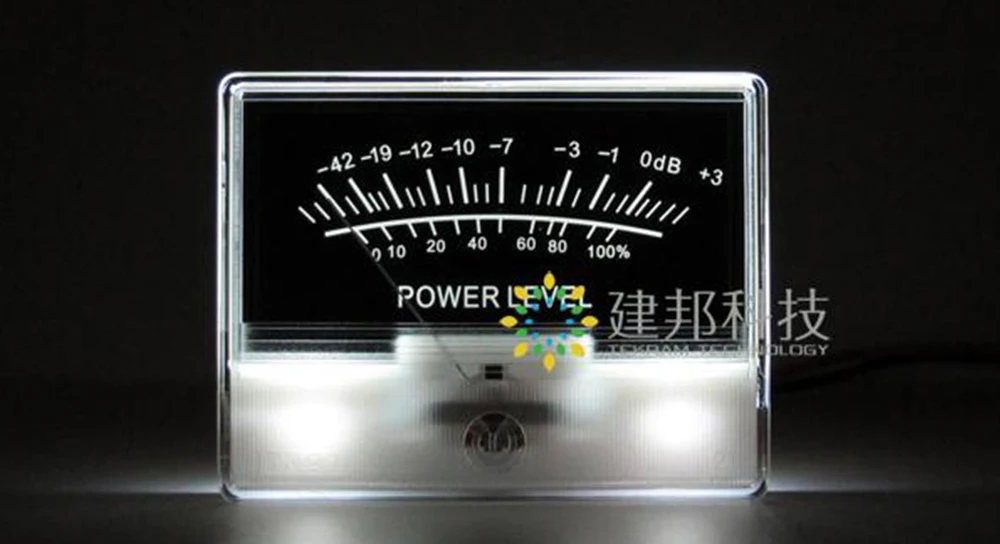

2 шт. TN-90 TN90 Высокоточные измерители VU + 1 плата драйвера таблица уровня дБ

2 шт. TN-90 TN90 Высокоточные измерители VU + 1 плата драйвера таблица уровня дБ

2 шт. TN-90 TN90 высокоточные счетчики VU + 1 шт. плата драйвера Таблица дБ измеритель уровня усилитель мощности предусилитель звуковая карта децибел ремень подсветка

Параметры:

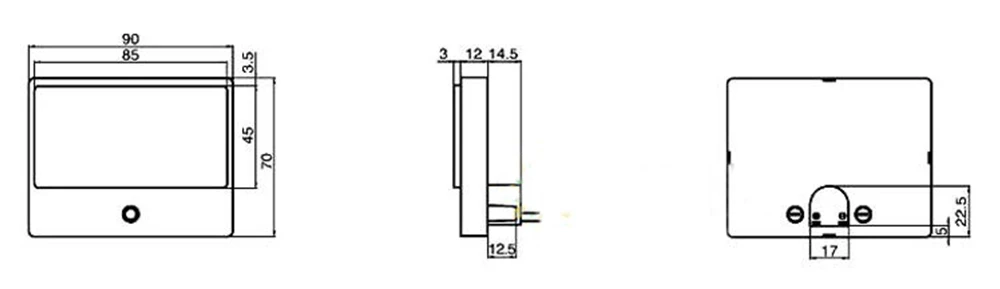

● Материал указателя: цинк, белая медь ● Цвет указателя: белый ● Направление поворота указателя: слева направо ● Длина указателя: 44 ± 1 мм от центральной оси до конца иглы ● Ширина указателя: 0,45 ± 0,05 мм ● Направление использования электрического счетчика: вертикальное

Электрические характеристики:

● Стандартные условия тестирования: температура 20 ℃, влажность 70%, также можно тестировать при нормальной температуре и влажности. ● Чувствительность по току: указатель находится в нулевой шкале до максимальной чувствительности шкалы (положение полной шкалы) 960uA ± 8%. ● Внутреннее сопротивление: 650 Ω ± 10%. ● Сопротивление изоляции: 500 В постоянного тока плюс 50 м Ом или более используется для внешней коробки счетчика и электрической цепи. Сопротивление изоляции корпуса измерителя и электрической цепи проверяется напряжением 500 В постоянного тока. ● Нулевое положение: используется стандартное положение счетчика. Место, где лицевая часть указателя и центр нулевой шкалы объединены, является эталоном. Допуск перекрытия между указателем и нулевой шкалой составляет ± 1 мм. ● Баланс: допустимый диапазон погрешности счетчика при наклоне стандартного положения на 90 градусов вперед и назад составляет ± 1 мм. ● Стрелки: когда полномасштабный ток утрояет перегрузку в одно мгновение и медленно уменьшается до показания чувствительности тока 1/2, стрелка вернется к шкале 1/3. ● Трение: Когда электрический счетчик добавлен с током и медленно увеличивается или уменьшается до определенного значения, диапазон погрешности указанной точки составляет ± 1 мм. ● Торможение: мгновенно добавьте 2/3 от текущего значения шкалы, в течение одной секунды от начала до положения, указанного указателем.

Специальный Тест:

● Тест перегрузки: Ввод десяти раз полного тока каждые пять секунд, это действие повторяется девять раз. Каждый раз 0,5 секунды, тест остается нормальным. ● Испытание на вибрацию: после упаковки счетчик будет вибрировать в 1000 раз по 4 мм в минуту на вибропластине в течение 10 минут в каждом направлении. После этого теста 7-14 предметов остаются нормальными. ● Испытание на удар: после упаковки электрического счетчика он сбрасывается с высоты 30 см на деревянную доску толщиной 3 см. Трехнаправленное испытание x.y.z является нормальным. ● Проверка надежности "после 100000 раз корректирующего тока, предел чувствительности по току все еще находится в пределах стандарта ● Испытание на воздействие на окружающую среду: температура 50 ℃, влажность 85%, длится 100 часов, после этого испытания 7-14 элементов остаются в норме. ● Проверка натяжения Клеммы: клемма должна выдерживать 1 кг натяжения в течение 60 секунд без воздействия.

Остальные:

● Предел рабочей температуры: от-10 ℃ до + 60 ℃ RH 35 до 85% ● Предел температуры хранения: от-20 ℃ до + 60 ℃ RH 35 до 85% ● Не ставьте счетчик под прямыми солнечными лучами и храните счетчик в упаковочной коробке, чтобы предотвратить попадание посторонних веществ в счетчик. ● Условия пайки: Поместите клемму около 3 мм в жестяную пластину при температуре 230 ℃ на 3,5 секунд, и тест останется нормальным ● Температура пайки: температура паяльного пистолета составляет 350 ℃, контакт клеммы происходит в течение 3,5 секунд, а передняя часть клеммы составляет около 3 мм в контакте с паяльным пистолетом. Тест остается нормальным после этого теста. ● Антистатический: сухая нейлоновая ткань тестируется три раза в одном направлении на Поверхности Прозрачного чехла. ● Характеристики лампочки: два белых светодиода 2,8-3,0 в (вы также можете заменить светильник ку на 12 В, и мы отправим вам разделительные резисторы бесплатно, просто следуйте методу ниже, чтобы припаять.)

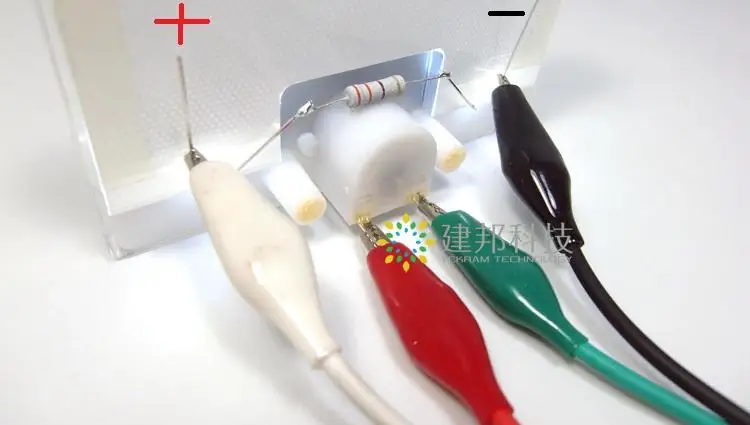

После последовательного подключения делителя напряжения напряжение подсветки изменяется на 12 В, как показано на рисунке:

Посылка:

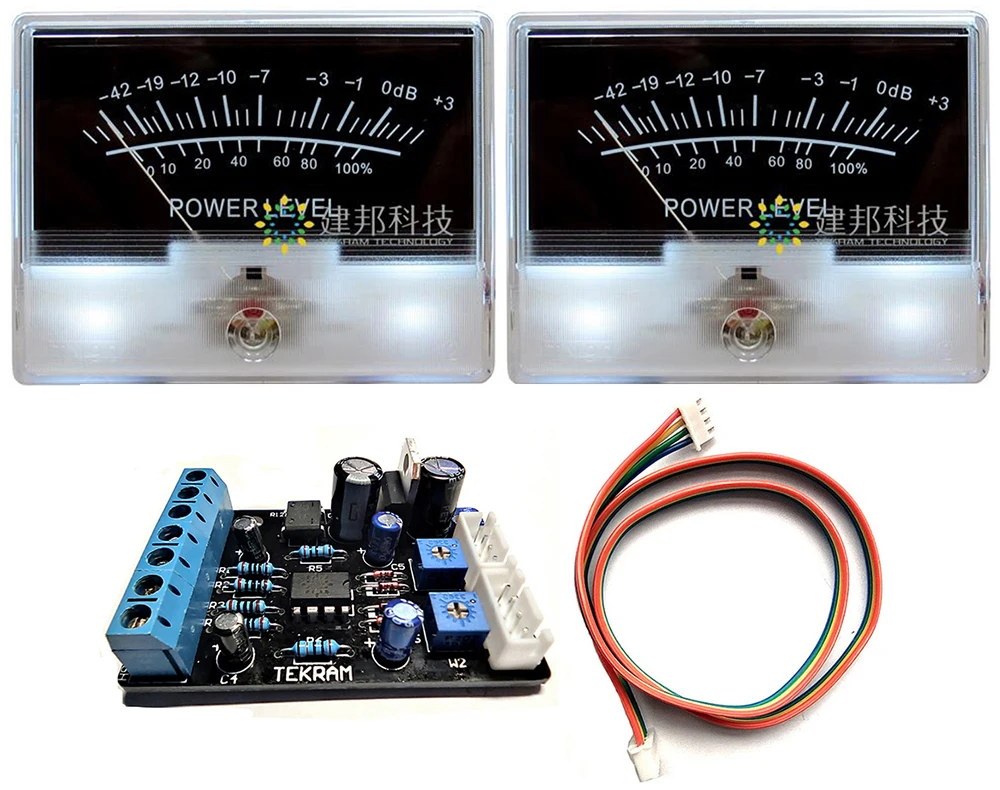

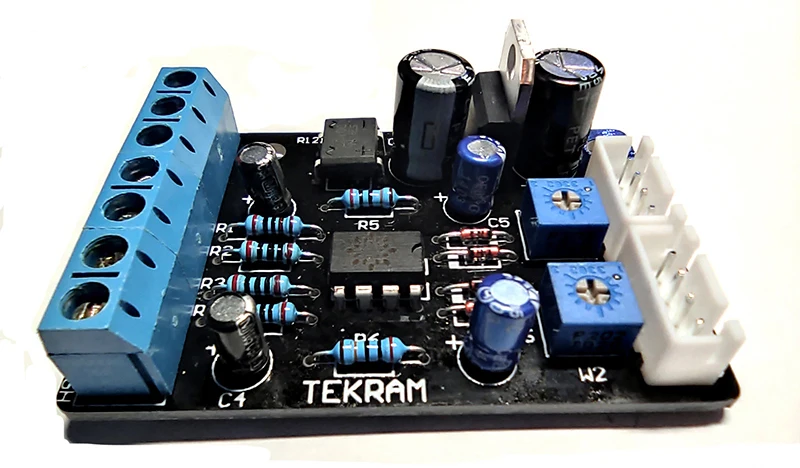

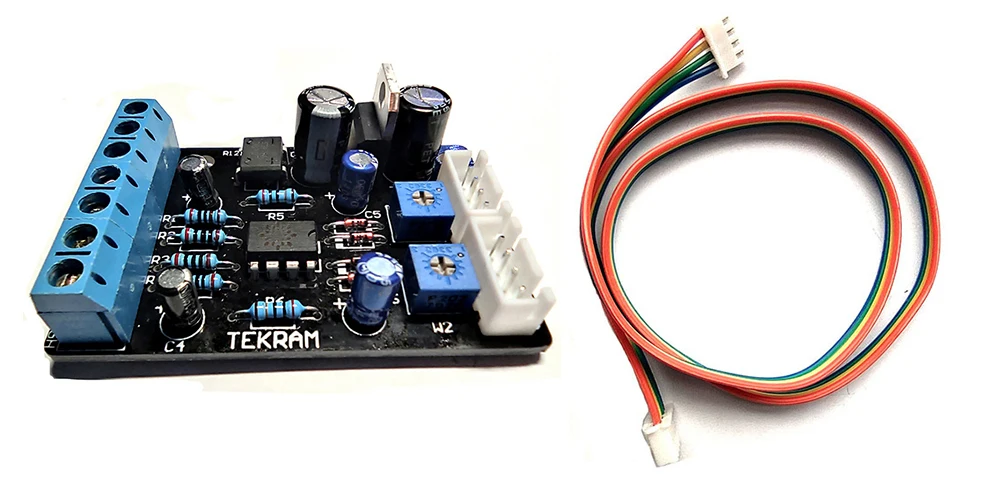

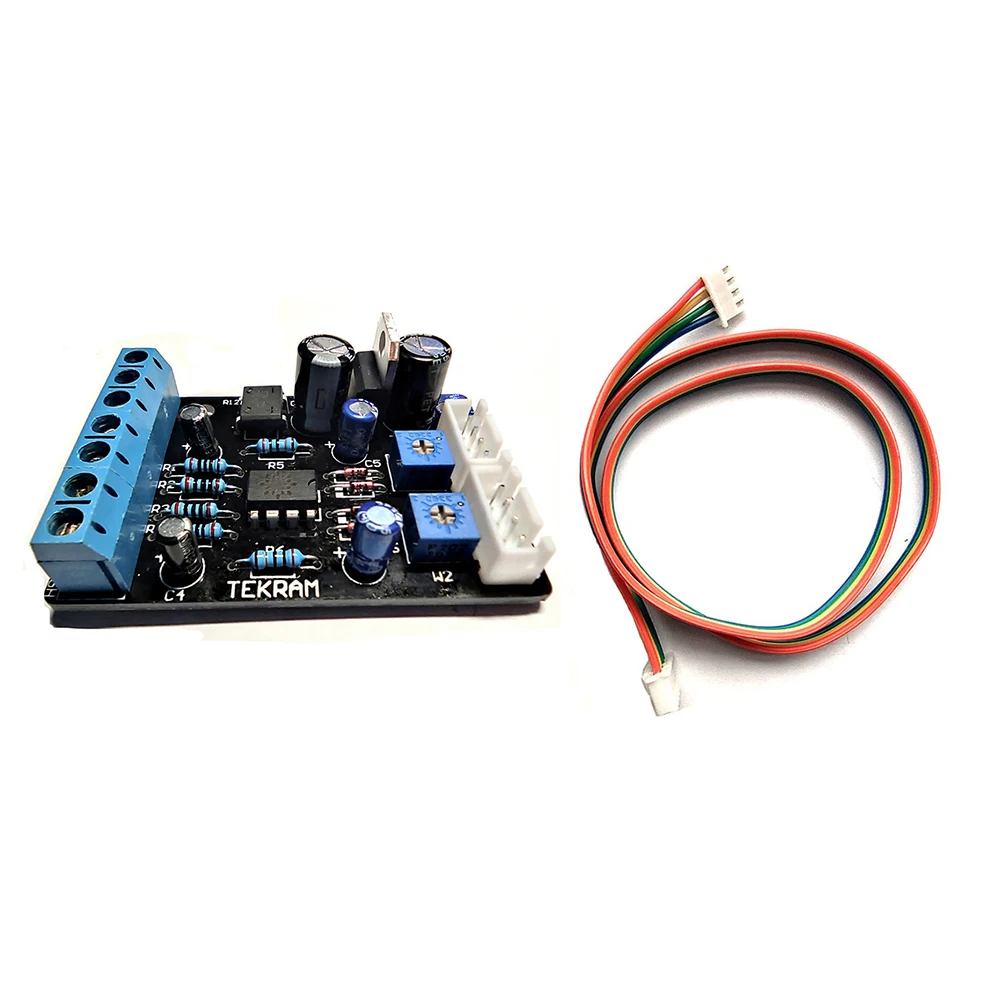

2 синих счетчика VU 1 шт. плата драйвера
