Новая форма регулировки взаимодействия с 7-дюймовым сенсорным экраном цилиндр

Новая форма регулировки взаимодействия с 7-дюймовым сенсорным экраном цилиндр

Будьте внимательны: сенсорный экран не поддерживает возврат, при покупке сенсорного экрана необходимо обратить внимание на то, подходит ли он для их фактической ситуации, сенсорный экран в основном используется для изменения данных часто, настройка и отладка с помощью компьютера. Как использовать сенсорный экран для изменения данных на сайте.

Таблица компании, набор времени программного контроллера, аббревиатура продукта «таблица управления», продукты после более чем десяти лет инноваций и развития, С рядом патентов и программного обеспечения и других независимых прав интеллектуальной собственности, зарегистрированный товарный знак "контроль за таблицей". Схема и конфигурация находятся в сфере защиты интеллектуальной собственности, пожалуйста, не копируйте, другие мудрые, мы должны изучить его юридическую ответственность.

Если у вас есть следующие проблемы и ситуации, вы можете попробовать измерительный контроль продуктов:

Я не могу программировать: попробуйте управление часами, используйте настройки таблицы, китайский дисплей символов, альтернативное программирование, вы можете учиться без профессиональных навыков.

Серьезные помехи: вы можете попробовать измерительный контроль продуктов.

Функция недостаточно сильна: другие контроллеры не могут быть реализованы, вы можете попробовать измерительные контрольные продукты.

Ненадежная работа: вы можете попробовать измерительные контрольные продукты.

Короткий срок службы: вы можете попробовать измерительный контроль продуктов.

Нельзя смешивать управление: воздушный цилиндр может управляться измерителем, гидравлическое давление, шаговый двигатель, гибридный контроль серводвигателя и так далее.

Эксплуатация и использование:

1. Установите таблицу функций программного обеспечения на компьютер (программное обеспечение и информация отправляются в почтовый ящик или Официальный сайт компании для загрузки), используйте mo, чтобы выбрать и установить фактические функции на программном обеспечении настройки функций, в основном используется метод настройки таблицы вместо программирования, более интуитивно понятный, люди, которые не знакомы с программированием, также могут овладеть им.

2. Подключите кабель для передачи данных после установки, open24VSwitching Mode Power Supply, нажмите в таблице параметров функции «Подключение», нажмите после успешного подключения «Загрузка», загрузите данные функции набора к контроллеру, можно отделить от компьютера, чтобы работать самостоятельно.

Выбор аксессуаров:

Импульсный источник питания: постоянный ток из Тайваня Mingwei-это рекомендуемый 24vимпульсный источник питания, мощность определяется нагрузочным током прямого привода.

Индуктивный переключатель: Бесконтактный переключатель, магнитный переключатель, фотоэлектрический переключатель для покупки DC24VoltaicNPNType N.O.

Start stop: переключатель-это кнопочный переключатель Без самоблокировки.

Соленоидный клапан цилиндра: Используйте DC24Volt соленоид цилиндра, его можно управлять непосредственно.

Гидравлический клапан и т. Д.: нагрузка высокой мощности должна быть оснащена реле.

Двигатель переменного тока и т. д.: добавить реле и контактор переменного тока.

Реле: необходимо добавить реле, выберите dc24vреле с линейным напряжением.

Способ подключения:

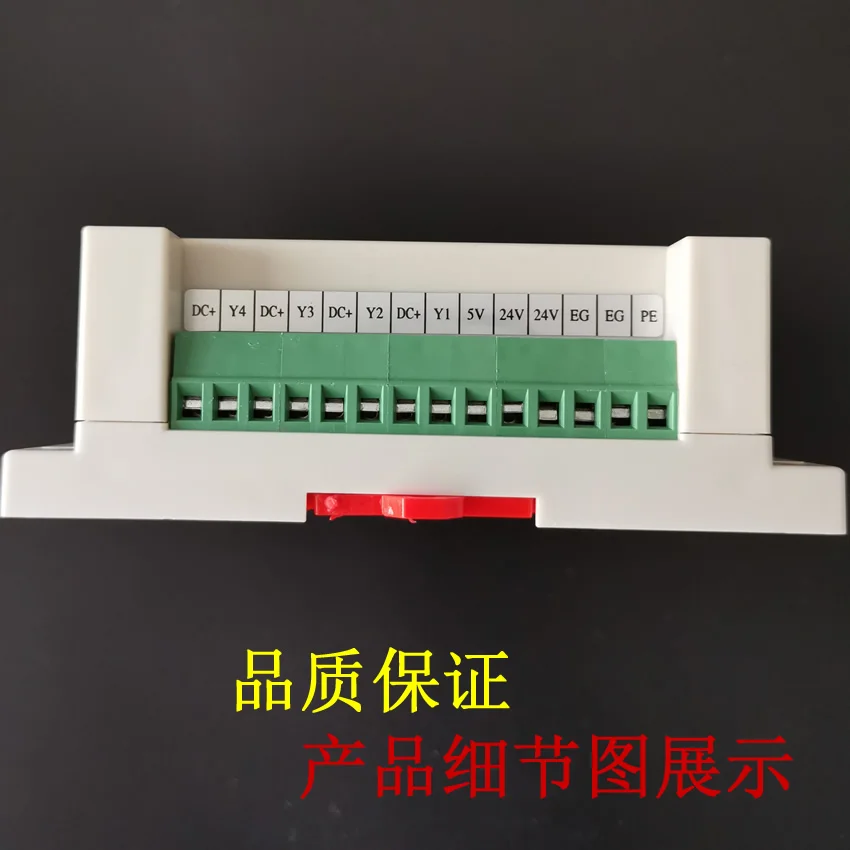

Электропроводка: direct24VThe импульсный источник питания, источник питания, подключен к входному терминалу питания счетчика управления, 24VNegative разъем.

Входная проводка: переключатель и индукционный переключатель подключены к входному терминалу счетчика управления, организовать количество в соответствии с фактическими потребностями, расположение и последовательность, нет разницы между каждым входом, Нет соответствующей связи с выходом. Только переключатель паузы и ручной переключатель передачи должны быть подключены к терминалу одного входа.

Индуктивный переключатель проводки: три провода Индуктивный переключатель: коричневый к клемме питания + Eend, синий заземляющий провод, черный к inputXend. Два провода Индуктивный переключатель: положительное соединение xend, отрицательное соединение egend.

Выходная проводка: Соленоидный клапан цилиндра может быть непосредственно подключен к выходу контроллера, выберите любое положение. Если ток и напряжение слишком высоки, следует использовать реле, посылка кабеля напрямую подключается к любому выходному терминалу управления счетчиком, контакты соединены в серии в цепи питания нагрузки.

Электропроводка шагового двигателя: шаговый двигатель и серводвигатель в основном одинаковые, используйте импульсный + режим управления направлением. Положительные клеммы импульсного выходного конца и выходного конца направления драйвера соединены с Контролером 5Von Терминал, отрицательный терминал входного сигнала соединен с импульсным входным терминалом и выходной клеммой направления счетчика. Meter controlledY1reachY4It может использоваться в качестве импульсного выхода, другие выходы могут использоваться в качестве направляющих выходов.

Измерительный контроль, подключенный к сенсорному экрану, для цилиндра, шагового двигателя и серводвигателя управления, подходит для контроля действий всех видов оборудования.

Интерфейс сенсорного экрана установлен, затем вы можете использовать его в соответствии с фактическими потребностями функции набора действий и изменить параметры. Рекомендуется установить сенсорный экран на компьютере, чтобы изменить работу, компьютер может установить страницу на таблице настройки функций для данных display10Row, только одна линия данных Может отображаться на сенсорном экране, настройка на компьютере с помощью мыши быстрее и гибче, чем настройка на сенсорном экране, легко проверить и отлаживать, после отладки, сенсорный экран может быть использован для изменения данных на сайте, и параметры могут быть изменены в любое время.

Все функции версии сенсорного экрана могут быть установлены на сенсорном экране, но работа на сенсорном экране не так удобна, как на компьютере, рекомендуется установить его на компьютере, режим модификации сенсорного экрана.

В соответствии с потребностями фактической работы, она может быть реализована через Настройку таблицы: управление программой, контроль последовательности, управление синхронизацией, управление синхронизацией, ручное управление, автоматическое управление, контроль положения, контроль цикла, одиночный контроль, контроль подсчета, сверхурочная сигнализация, не на месте сигнализация и другие функции автоматического управления. Шаговый двигатель управления может достичь контроля длины, контроль угла, контроль времени, управление направлением, контроль положения, контроль скорости, назад к начальному контролю и другому управлению движением.

Основные технические параметры

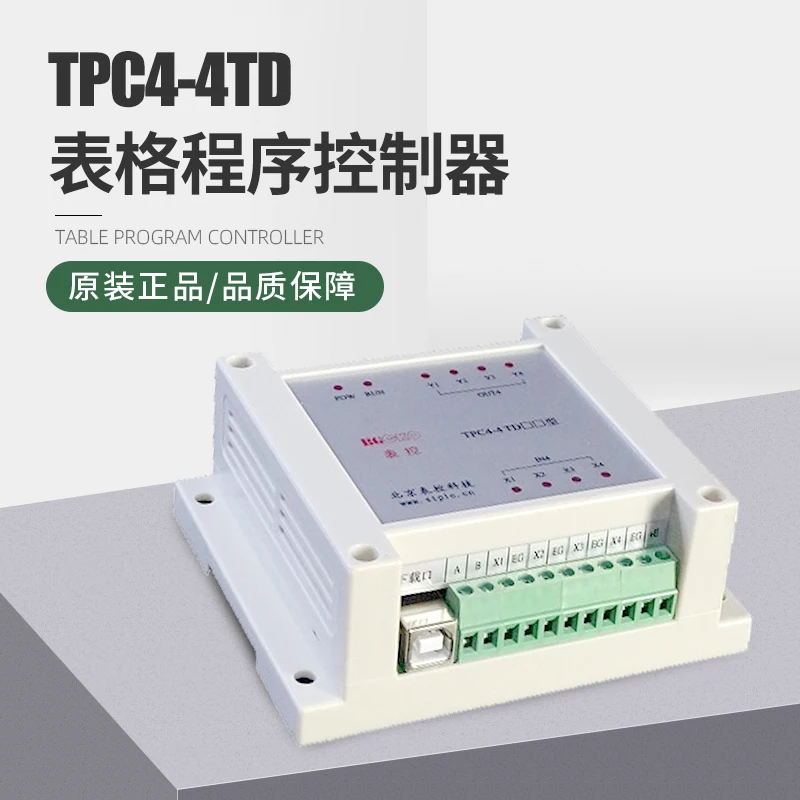

1 、 Кол-во входные и выходные каналы: TPC4-4TDtype,4 канала ввода/4-канальный выход (include4Two импульсный выходы, control2individual -- 4 шагового двигателя или серводвигатель)

2. Фотоэлектрическая Изоляция: Все входные и выходные Фотоэлектрические изоляции

3. Источник питания: direct24V/1.5A (импульсный источник питания настоятельно рекомендуется)

4. Выходной режим: NPNOpen выход коллектора транзистора типа I, Выходная мощность: проводимость, недопустимый выход: открытая цепь

5. Выходное напряжение: при подключенной нагрузке, когда выход действителен: near0V; Когда выход недействителен: 24V

6. Диапазон времени: время на линии 50 миллисекунд -- 200 часов, интервал каждого gear50 миллисекунд

7. Импульсный выход: два импульсных выхода, 100 Герц-65000 Герц

8. Входное напряжение: 0-24vкоммутационный сигнал в диапазоне

9. Контроль входного сигнала: низкий уровень активности или переход к закрытому заземлению

10. Установите количество строк: Функция настройки линии номер ≥ 150, это нормально

11. Функция паузы: Функция паузы с входным контролем

12. Остановить все: Все стоп-функции с входным контролем

13. Ручная функция: настраиваемое ручное преобразование и функция ручного инширования

14. Интерфейс загрузки: использование сенсорного экрана versionRS-232Serial порт

15 、 Размеры: 110mmX90mmX40mm

Основные особенности контроллера:

1. Настройки таблицы. Замените программирование, каждый может использовать его.

2. Простой в эксплуатации, простой и практичный, легко популяризировать и применять.

3. Предоставляет услуги для компилирования функций образцов для пользователей, справки в поставке, обучения или модификации, отладки.

4. Простота установки, Есть два способа фиксации монтажного отверстия и направляющей.

5. Несколько входов переключателя с несколькими моделями, функция управления выходом.

6. Он имеет гибкие функции синхронизации и управления программой.

7. С различными функциями управления входным переключателем и сенсором переключателя.

8. С функцией управления часами (дополнительный модуль часов).

9. С импульсным выходным шаговым управлением двигателя.

10. Он имеет функцию подсчета входного сигнала и программной линии.

11. С входом и программным управлением линии, чтобы остановить все выходные функции.

12. Функция паузы с опциональным управлением входным переключателем.

13. Один шаг функция с опциональным входным переключателем управления

На рисунке ниже показана схема управления счетчиком systemTPC12-12TDAs пример шагового двигателя и цилиндра соленоидного клапана гибридного управления, она может быть использована в качестве примера при разработке плана управления. Аксессуары на рисунке предназначены только для отображения, при необходимости, пожалуйста, настройте его отдельно.

Один год гарантии на измерительные контрольные продукты, долгосрочное техническое обслуживание за пределами гарантийного срока.

Помимо предоставления бесплатной технической поддержки и услуг для измерительных продуктов, Beijing meter control Technology Co., Ltd. для удовлетворения потребностей клиентов, мы также предоставляем услуги НИОКР для клиентов. В. Платное обслуживание малого продукта проекта. Осуществлять НИОКР услуги контроля оборудования и промышленной автоматизации управления продуктов и проектов в различных отраслях промышленности.

Измеритель управления используется для автоматического управления следующим оборудованием: Приборная машина, инструмент, нарезной станок, дырокол, резак для труб, сварочный аппарат, сверлильный станок, гибочный станок для труб, станок для резки, фрезерный станок, оборудование для обработки оборудования, упаковочное оборудование, контроль уровня воды и другое специальное оборудование, а также контроль различных нестандартных устройств.

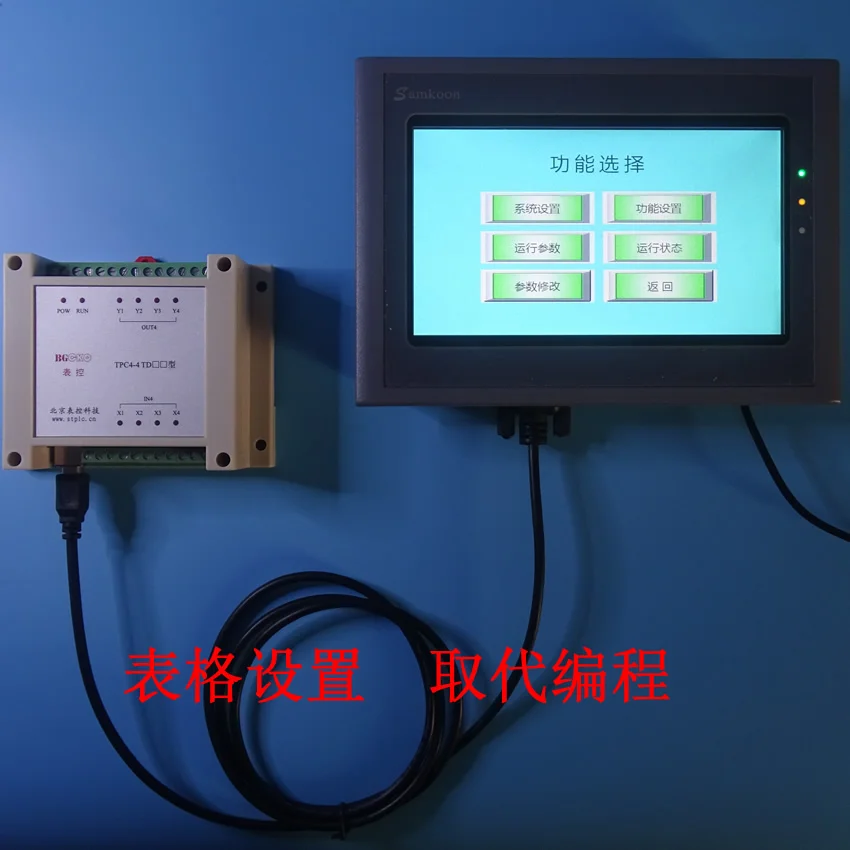

Ниже находится сенсорный экран + таблица управления + изображение линии передачи данных

Подключите два провода вместе, чтобы загрузить данные к контроллеру, подключите плоскую головку в компьютерный usbmouth, подключите квадратную головку к интерфейсу загрузки контроллера. Метод подключения серии показан на рисунке ниже:1. Что должно быть оснащено сенсорным экраном: в общем, нет необходимости выбирать сенсорный экран. Используйте компьютерную версию контроллера для установки необходимых функций на компьютере. Этот вид сенсорного экрана может быть выбран, если данные не изменяются часто или в целях повышения уровня оборудования.

2. Только серийный контроллер сенсорного экрана может использоваться с сенсорным экраном, компьютерная версия контроллера usesusbподключает компьютер, не может общаться с сенсорным экраном. Можно подключить серийный контроллер сенсорного экрана с компьютерной версией theusbвнешний вид интерфейса одинаковый.

3. Компьютерная версия контроллера isUSBInterface, она может быть установлена только компьютером, не может использоваться для подключения с сенсорным экраном.

Контроллер, который может быть совместим с сенсорным экраном is4-4, 8-8, 12-12, 16-16common4Models. Может быть выбран импульсный источник питания по ссылке.

Сенсорный экран связывается с контроллером через последовательный порт, его можно использовать с различными типами контроллеров, если вы покупаете контроллер с сенсорным экраном, он будет доставлен defaultRS-232Serial контроллером, сенсорный экран может быть подключен только к theRS-232Communication и подходящему использованию последовательного контроллера.

Отличительные характеристики программного контроллера таблицы: простота в эксплуатации, простота в использовании, это может значительно уменьшить сложность процесса применения и цикла разработки. В дополнение к настройке функции приложения в таблице настроек функций компьютера, удобнее Подключите сенсорный экран, он используется для отладки оборудования и часто изменяющих функциональные данные. Сенсорный экран может быть использован для изменения и настройки функциональных данных, отображения состояния работы и контроля параметров работы и других основных функций, рабочий интерфейс прост и прост, практичен и эффективен.

Все функции и данные могут быть установлены на сенсорном экране, однако, операция на сенсорном экране не так удобна, как Настройка мыши на компьютере, Настройка компьютера и отладка, режим модификации сенсорного экрана.

Как использовать измеритель сенсорного экрана:

1. Установите программное обеспечение для настройки функций, предоставленное нашей компанией на компьютере, после успешной установки Откройте программное обеспечение для настройки функций;

2. Установочный usbдрайвер для последовательного порта, линия последовательного порта takeUSB и линия связи соединены в серии, один конец компьютерusbon интерфейс, другой конец вставляется в интерфейс загрузки контроля счетчика.

3. open24VSwitching источник питания на основе DSP, нажмите, чтобы обнаружить Серийный порт, выберите серийный номер порта в зеленом цвете, нажмите кнопку загрузки, вы можете загрузить набор данных на контроллер, может быть отделен от компьютера, чтобы работать независимо.

На рисунке ниже показан набор данных в настройках функций, отображение функции настройки текущей линии в китайских символах.

Интерфейс специальной операции и программа, соответствующие контроллеру, были запрограммированы на сенсорном экране, его можно использовать с программным контроллером формы, он имеет специальный интерфейс настройки функции, интерфейс состояния операции, интерфейс отображения параметров операции и соответствующие кнопки управления, основные функции следующие.

Основные функции:

Настройки функций: Загрузите необходимые функциональные данные на контроллер для работы.

7 дюймов размер сенсорного экрана:

Размеры: 202mmx144mmx40мм

Размер установки: 192mmx138мм

Интерфейс настройки функции:

Основной метод настройки функции:

1. Одно действие на линию: Установите загрузку или выберите inputX, установите время синхронизации, выберите outputY. Этот параметр производит действие.

2. Управление линией программы: Используйте «триггер» или «Запуск», установите порядковый номер, на который будет передано следующее действие;

3. Функция Set stop: удерживайте пункт «stop it», чтобы выбрать входной или линейный номер, чтобы остановить, или установите термин «suspension», выберите номер линии, чтобы прервать линию.

Примечания: все функции, необходимые настройки, не устанавливайте то, что вам не нужно.

На рисунке ниже показано действие, X3Input start,Y2output1second, а затем триггер второго one2that 's ok. Все еще относительно просто.

Интерфейс отображения параметров:

Интерфейс модификации параметров операции:

Интерфейс модификации параметров операции в основном используется для изменения времени задержки, которое часто необходимо изменить, время синхронизации, частота, модификация параметров, таких как время цикла. Настройки действий, которые не нужно часто менять, здесь не работают, это может избежать отображения слишком большого количества данных и ошибки в работе.

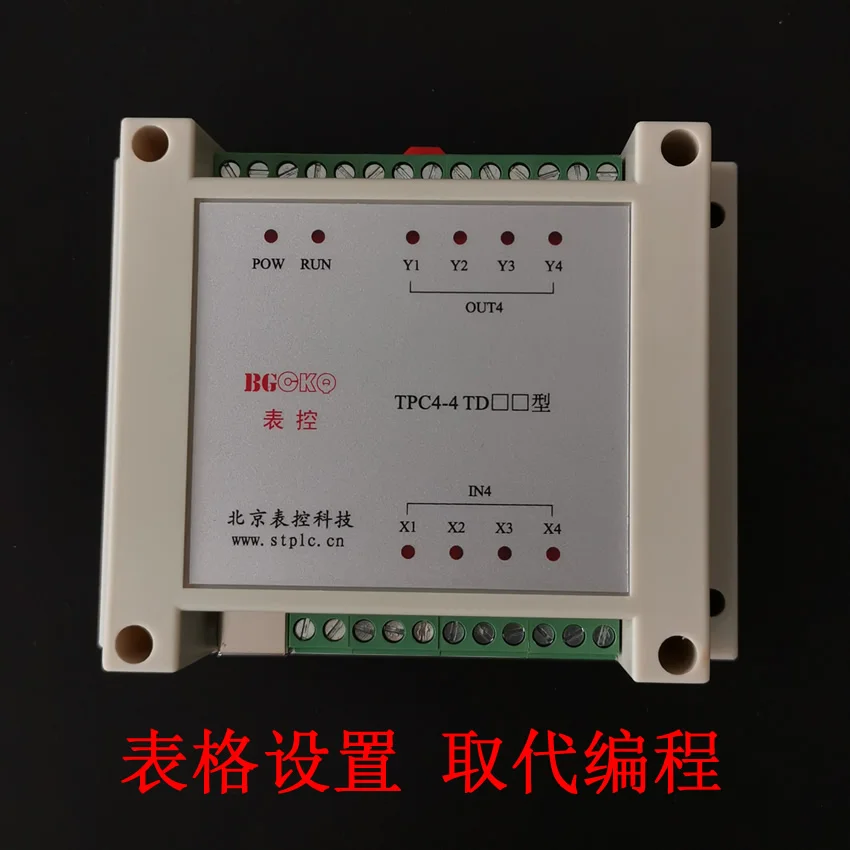

Вот pictureTPC4-4TDtype4Channel input4. контроллер с трехсторонним выходом, сделайте снимок в этом соединении, отправьте контроллер, который может общаться с сенсорным экраном через последовательный порт.

Программное обеспечение и информация на электронную почту, если вам нужна информация, пожалуйста, отправьте его на электронную почту. Отправляется в почтовый ящик сжатый файл, некоторые пользователи не просматривают содержимое папки, пожалуйста, внимательно изучите На следующем изображении, который показывает распакованную папку, есть программное обеспечение, видео, Пример настройки, схема проводки и другая информация, около десятка папок, есть соответствующие файлы в каждой папке, пожалуйста, внимательно проверьте. Рекомендуемые точки чтения: видеоинструкция, инструкции, Пример настройки, метод проводки.
