A7190/высокая скорость 4 Мбит/100 мВт Малый размер и дальность действия/2 4G

A7190/высокая скорость 4 Мбит/100 мВт Малый размер и дальность действия/2 4G

Загрузка данных модуля:Http://pan.baidu.com/s/1qYwOPIW

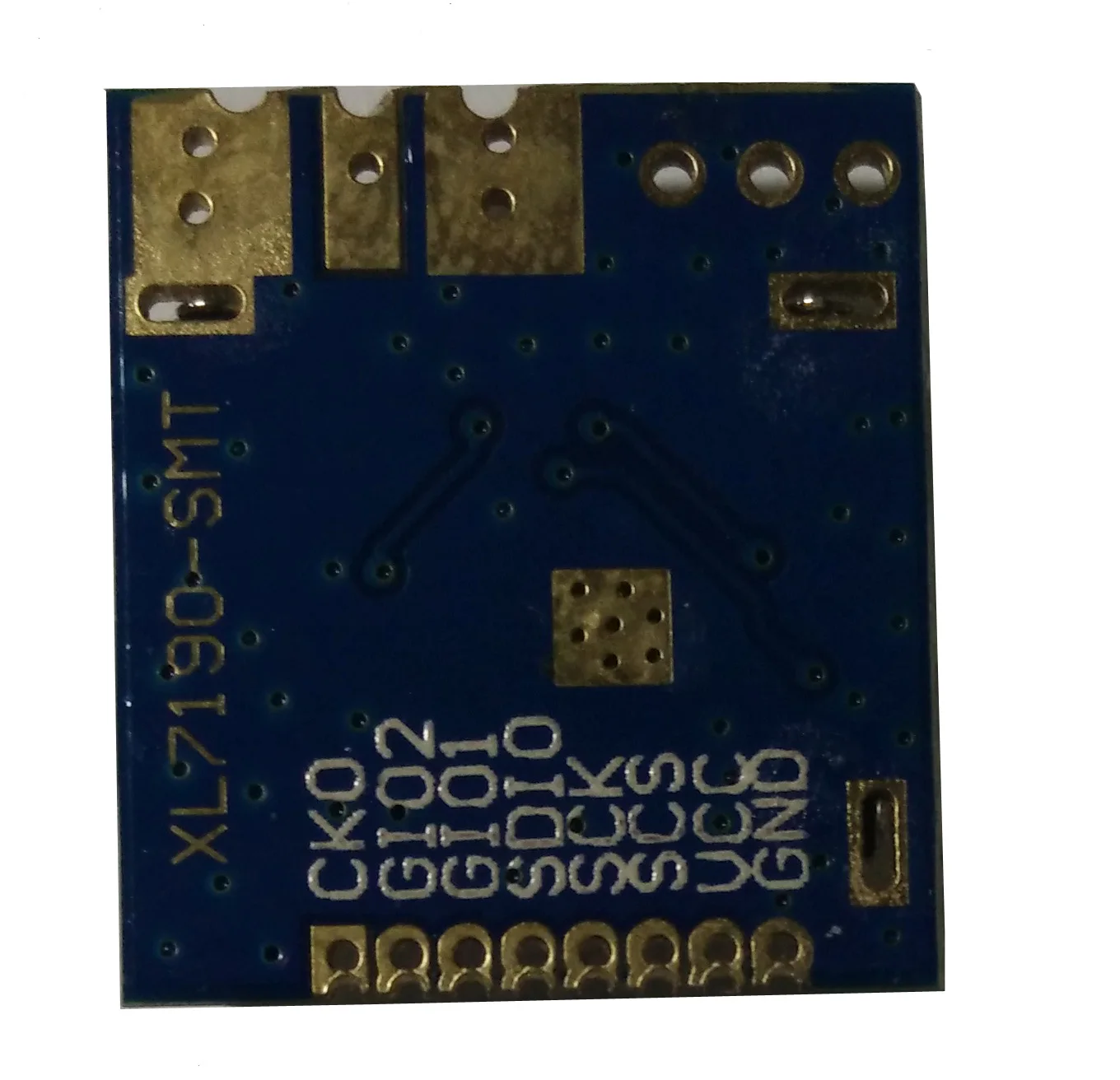

XL7190-SMTМодуль принимает тайваньскую Shengke electronicsA7190Чип-дизайн, модуль является низкой стоимостью и модулем высокой мощности4 Мбит/сДвунаправленный модуль приемопередатчика пропускной способности, он широко используется в беспроводном видеонаблюдении, игрушки, безопасность, беспроводная передача видео и многие другие области. Наша компания предоставляет высококачественные услуги по проектированию и производству модулей для агентов Shengke. Мы отражаем высокое качество в то же время, мы отдадим обратно нашим клиентам по более низкой цене. Мы можем обеспечить быстрый индивидуальный сервис для клиентов.RFЧасть эффективности,A7190Справочный дизайн в4 Мбит/сПод управлением,Мощность 17dBm TX, Коллокация(-85dBm)ОRXЧувствительность,Ссылка бюджетДоступно102дб (17 + 85 = 102дб)Кроме того,A7190ВстроенныйRSSIЭто может помочь инженерам программного обеспечения выбрать чистый канал передачи, при высокой скорости передачи(4 Мбит/с)И встроенныйМульти-CRC, Повышает способность обнаружения пакетов. Внутренние характеристики чипаАвтоматическая калибровкаМеханизм, он может преодолеть процесс Вариации полупроводника, он может работать стабильно в различных средах.В процессе обработки данных,A7190Обеспечение отладки пакетов(FECИCRC), Автоматический ответ(Auto Ack)И автоматическая повторная передача(Автоматическая отправка)Этот механизм может уменьшить нагрузку на разработку программного обеспечения,Содержимое пакета также поддерживает аппаратное обеспечениеAES128Шифрование и дешифрование, укрепление конфиденциальности данных, может уменьшитьMCUСложность обработки потока данных. Поддержка части управления питаниемСон,Режим холостого ходаИWORУзор(Wake On RX),WORФункциональное обеспечениеA7190Автоматическое пробуждение, получение неправильногоRFСетевой пакет, чтобы продлить срок службы батареи.Режим снаВремя,A7190Текущее потребление необходимо только уменьшить1.7uAВ целом,A7190Встроенные функции могут эффективно снизить сложность и стоимость разработки.

Характеристика:1.Ультра низкая цена и небольшой модуль объема

2.Рабочая частота2,4G ISMЧастотный диапазон

3.Рабочее напряжение2,2~3,8 в

4.Рабочий токTX 120mA(17dBm);RX 28mA(4 Мбит/с), Ток в режиме ожидания<4uA

5.Программируемая Выходная мощность+ 15dBm~+ 17dBm

6.Высокая чувствительность приема-87dBm(4 Мбит/с)

7.Программируемая скорость передачи данных до4 Мбит/с

8.Поддержка3.Линия или4.ЛинияSPIРежим связи

9.Режим модуляции:FSK/GFSK

10.ПоддержкаCRC/FECПроверка ошибок бит улучшает чувствительность

11.ПоддержкаRSSIИндикатор силы полученного сигнала

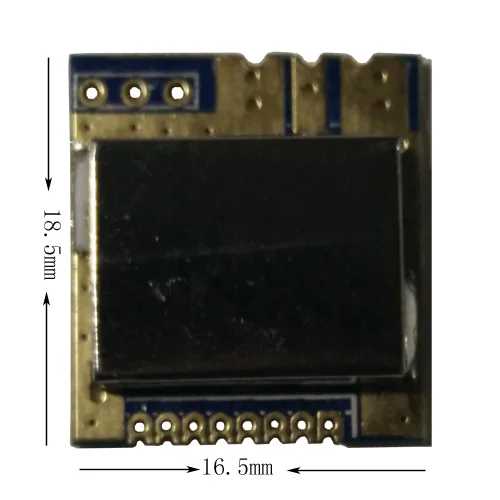

12.Размер модуля16 мм * 18 мм,Поддержка подключения и крепления половинного отверстия

Применение:1.Беспроводная передача видео2.Беспроводной видеодомофон дверной звонок3.Беспроводной Детский Монитор4.Беспроводной контроль безопасности5.Высокоскоростная Беспроводная передача данных
