Бесщеточный вентилятор 12 В постоянного тока 0 29a шарикоподшипник с червячной

Бесщеточный вентилятор 12 В постоянного тока 0 29a шарикоподшипник с червячной

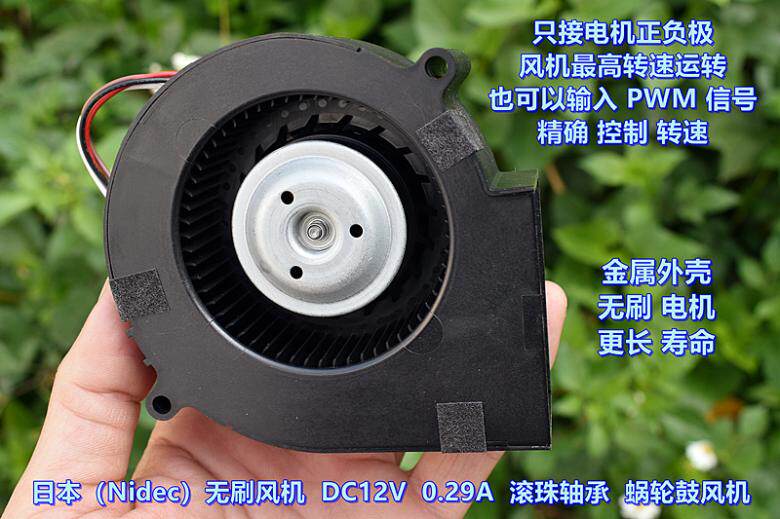

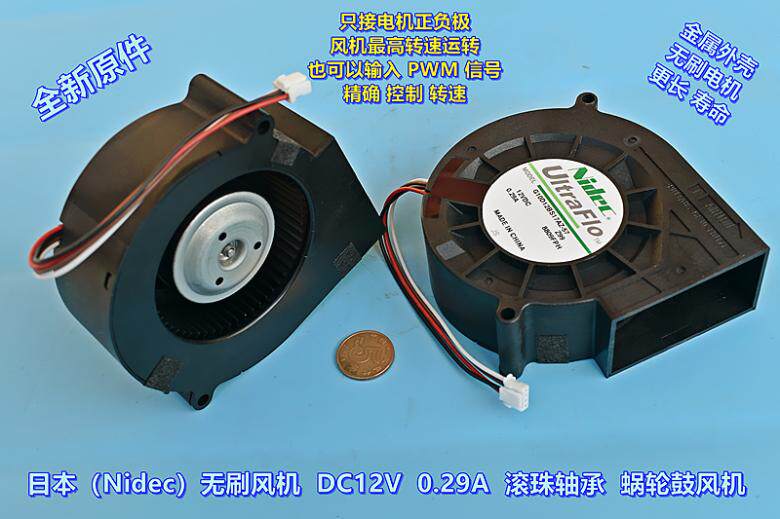

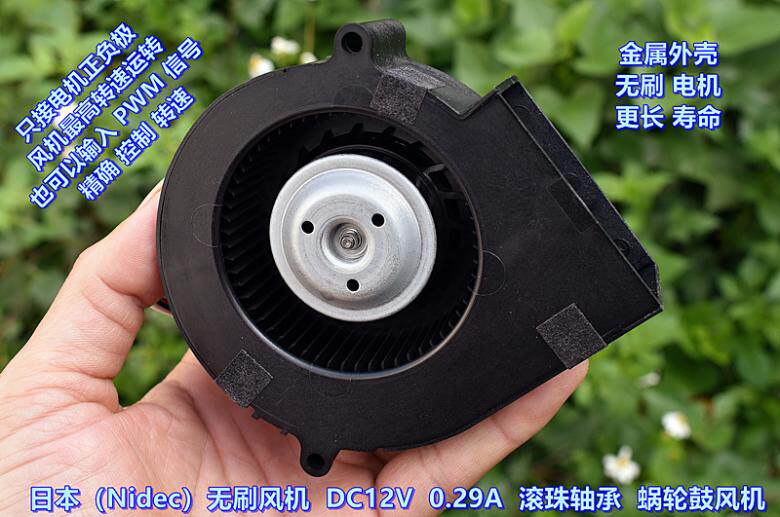

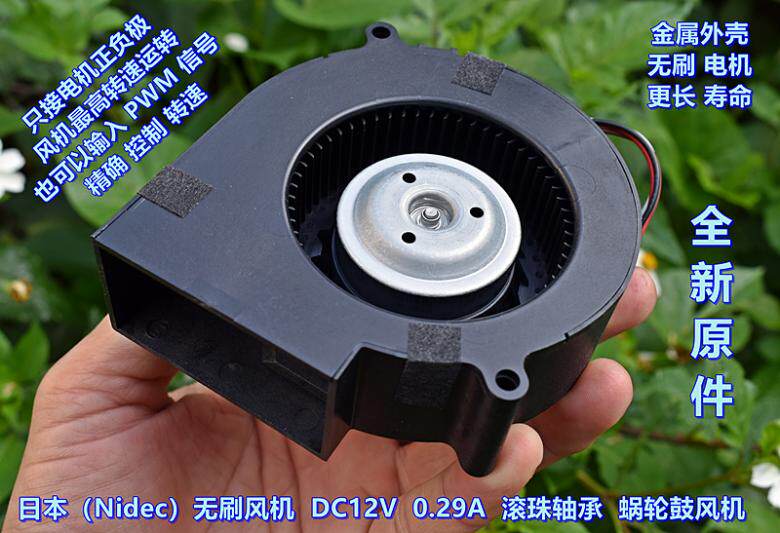

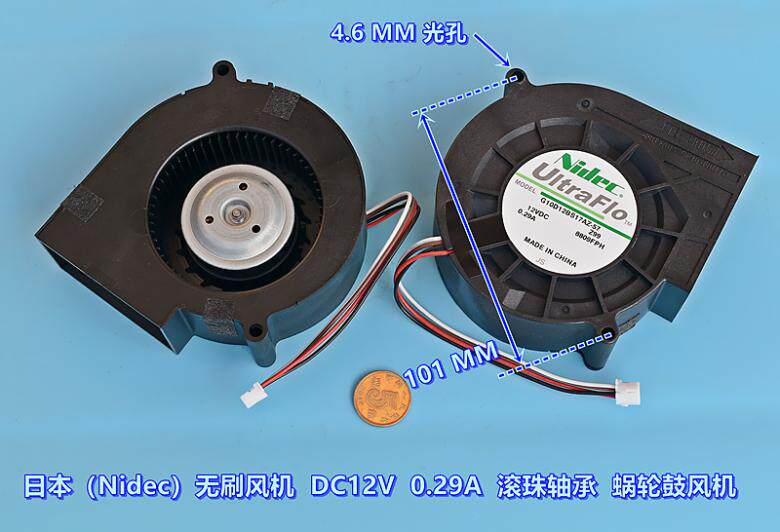

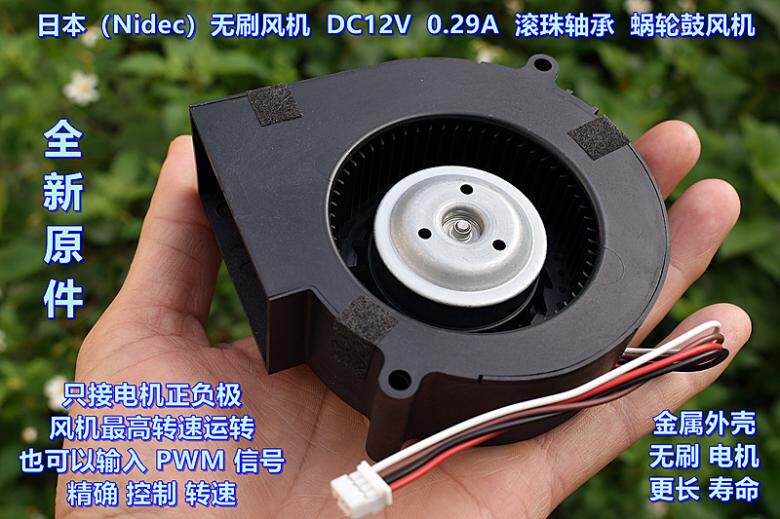

Абсолютно новый японский (Nidec) Вентилятор охлаждения червячной передачи, двойные шариковые подшипники,

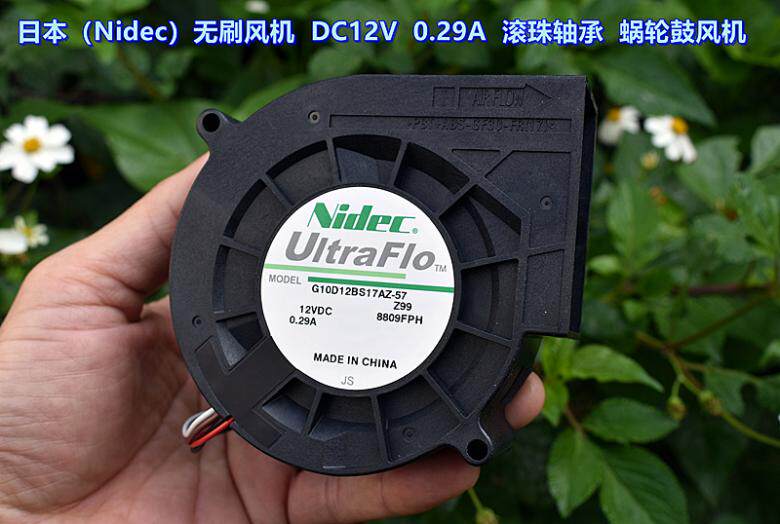

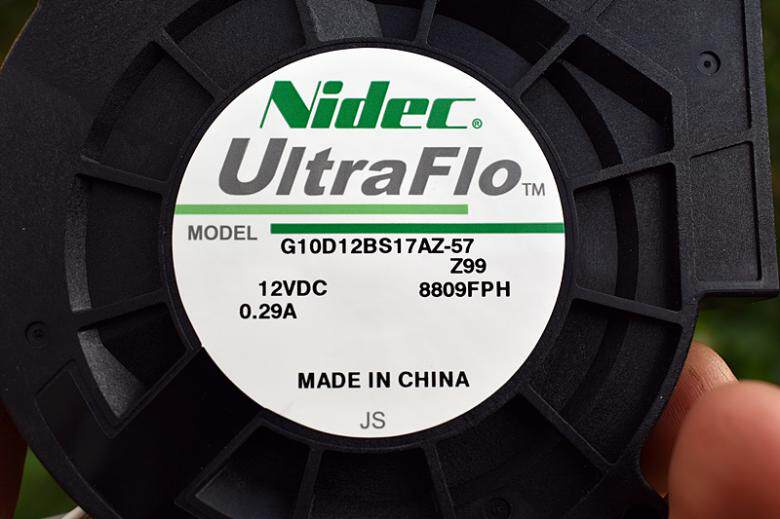

Этикетка DC12V0.29A, измеренный ток составляет около 0.23A, 2480 об/мин,

Низкое энергопотребление, но хороший объем воздуха, очень энергосбережение,

Также подходит для длительной непрерывной работы,

И бесщеточные двигатели этой партии воздуходувки используют металлический корпус,

Двигатель имеет лучшую теплоотдачу и более длительный срок службы.

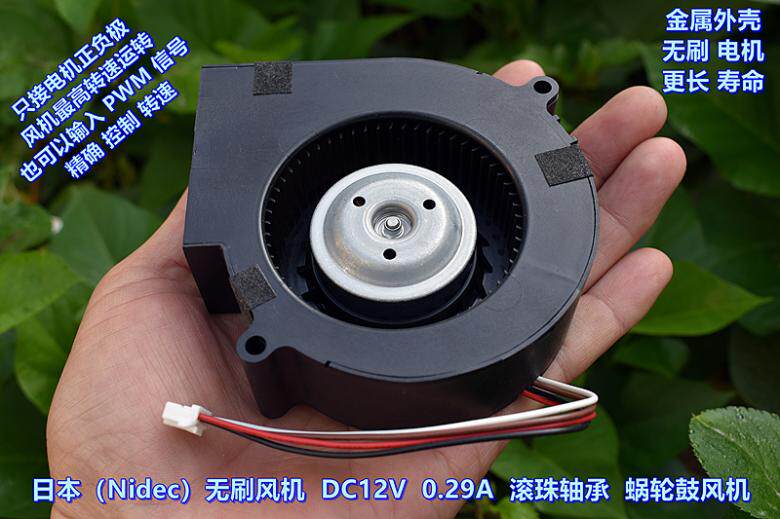

Использование двигателя очень простое,

Если вы просто хотите, чтобы он работал просто,

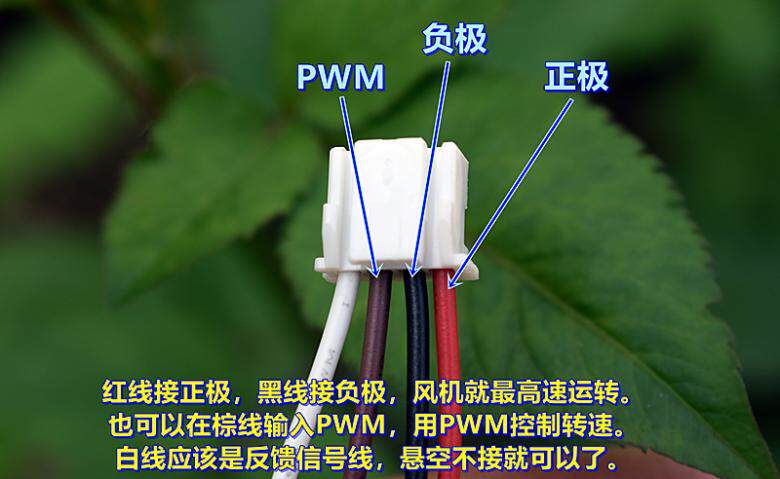

Затем подключите красный провод непосредственно к положительному терминалу источника питания,

Черный провод подключен к отрицательному полюсу источника питания (коричневый провод и белый провод не подключены в воздухе),

Он может работать с максимальной скоростью,

Регулировка напряжения таким образом также может регулировать скорость.

Если вам нужно использовать PWM для контроля скорости, подключите красный провод к положительному полюсу и черный провод к отрицательному полюсу.

Подключите провод сигнала PWM к коричневому проводу,

Заземляющий провод ШИМ соединен с черным проводом параллельно,

Частота импульса регулируется около 5000-10000 Гц,

Для регулировки рабочего цикла таким образом является регулировка скорости.

Цель белой линии пока неизвестна, просто оставьте ее открытой.

Вес вентилятора: 186 грамм

Длина линии: около 110 мм (четыре линии)

Ниже приводится фактическое измерение скорости вращения при различных рабочих циклах с регулировкой скорости ШИМ:

Рабочий цикл: 20% Скорость вращения: 598 оборотов ток: 0,05 A

Рабочий цикл: 30% Скорость вращения: 915 оборотов ток: 0,06 A

Рабочий цикл: 40% Скорость вращения: 1188 об/мин Ток: 0,07 А

Рабочий цикл: 50% скорость вращения: 1433 оборотов тока: 0,09 A

Рабочий цикл: 60% Скорость вращения: 1665 оборотов тока: 0,11 A

Рабочий цикл: 70% Скорость вращения: 1888 оборотов тока: 0,14 A

Рабочий цикл: 80% Скорость вращения: 2092 оборотов тока: 0,17 A

Рабочий цикл: 90% скорость вращения: 2300 об/мин Ток: 0,20 А

Рабочий цикл: 99% скорость вращения: 2480 оборотов тока: 0,23 A

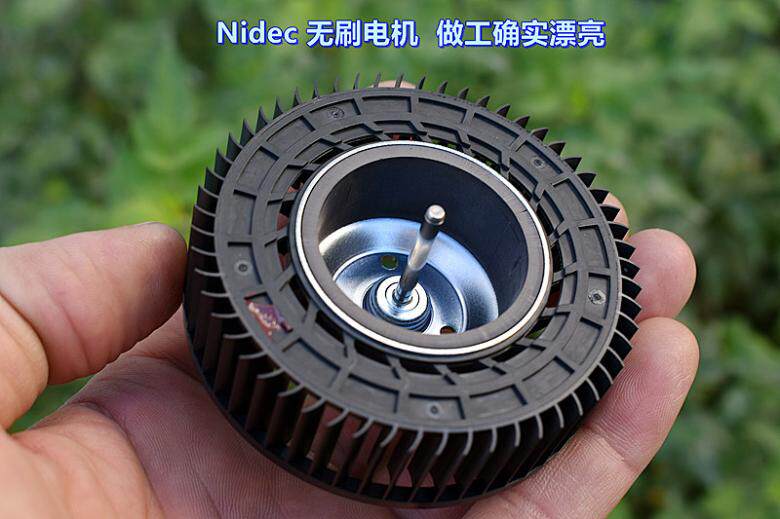

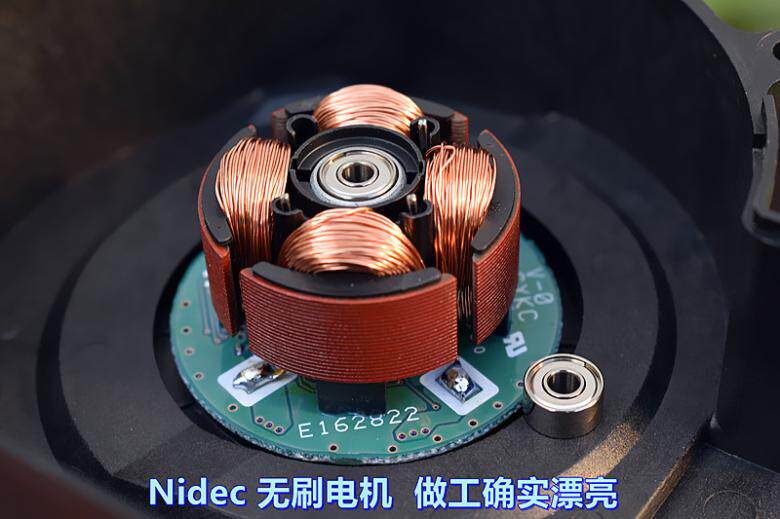

Работа бесщеточных моторов Nidec действительно очень красивая.

Просто взглянув на внешний вид и форму, они намного лучше, чем бесщеточные вентиляторы, изготовленные обычными производителями.

Включение и проверка устройства, звук не громкий, но громкость воздуха довольно хорошая,

Я думал, что с таким небольшим током ветер должен быть очень маленьким.

Но дело в том, что ветер в порядке. Мы увеличили напряжение до DC24V и ток всего 0,45a. Ветер очень хороший. Мы позволяем работать непрерывно в течение почти часа.

Можно сказать, что у двигателя нет тепла,

Но позже, когда испытательная машина начала и остановилась непрерывно,

Плата драйвера была сломана в третий раз, когда мощность была отключена.

Таким образом, плата драйвера не может быть под давлением DC24V,

Он предназначен для использования в DC12V, ток всего 0,23a,

Вентилятор, который экономит электричество и может работать непрерывно в течение длительного времени.
