DC3.8-15V 10 Вт DC6-20V 60 Вт BLDC DC бесщеточный без Холла мотор драйвер платы ШИМ входной сигнал контроллер водителя двигателя Прямая поставка

DC3.8-15V 10 Вт
Инструкции по использованию:
Этот драйвер настроен с одним чипом и имеет высокий уровень интеграции. Все параметры универсально установлены и были затвердены. Нет настройки периферийных параметров. Рабочее напряжение DC 3,8-16V. Максимальная мощность при работе при самом высоком напряжении составляет не более 10 Вт. Поскольку это универсальный параметр, он доступен на рынке. Есть много типов верхних двигателей, и некоторые двигатели могут не запускаться или работать нормально. Пожалуйста, не подключайте двигатели с очень разными параметрами от платы привода. Пожалуйста, купите образец и протестируйте его. Может ли он начать и работать нормально, зависит от теста.
Технический индекс:
Модель: SZ-B2
Название: 10 Вт трехфазный Бесконтактный (без Холла) бесщеточный двигатель постоянного тока
(1) Рабочее напряжение: DC3.8V-15V (до 16 В)
(2) Рабочий ток: непрерывный 600-800MA (пик 1А)
(3) мощность управления: в пределах 10 Вт
(4) Ток покоя: 7-10 мА (в режиме ожидания)
(5) контроль скорости напряжение: 0-3,3 В
(6) Максимальная скорость: около 15000 об/мин (различные типы двигателей отличаются)
Размер печатной платы: Длина 19 мм x ширина 15 мм Общая Высота 10 мм

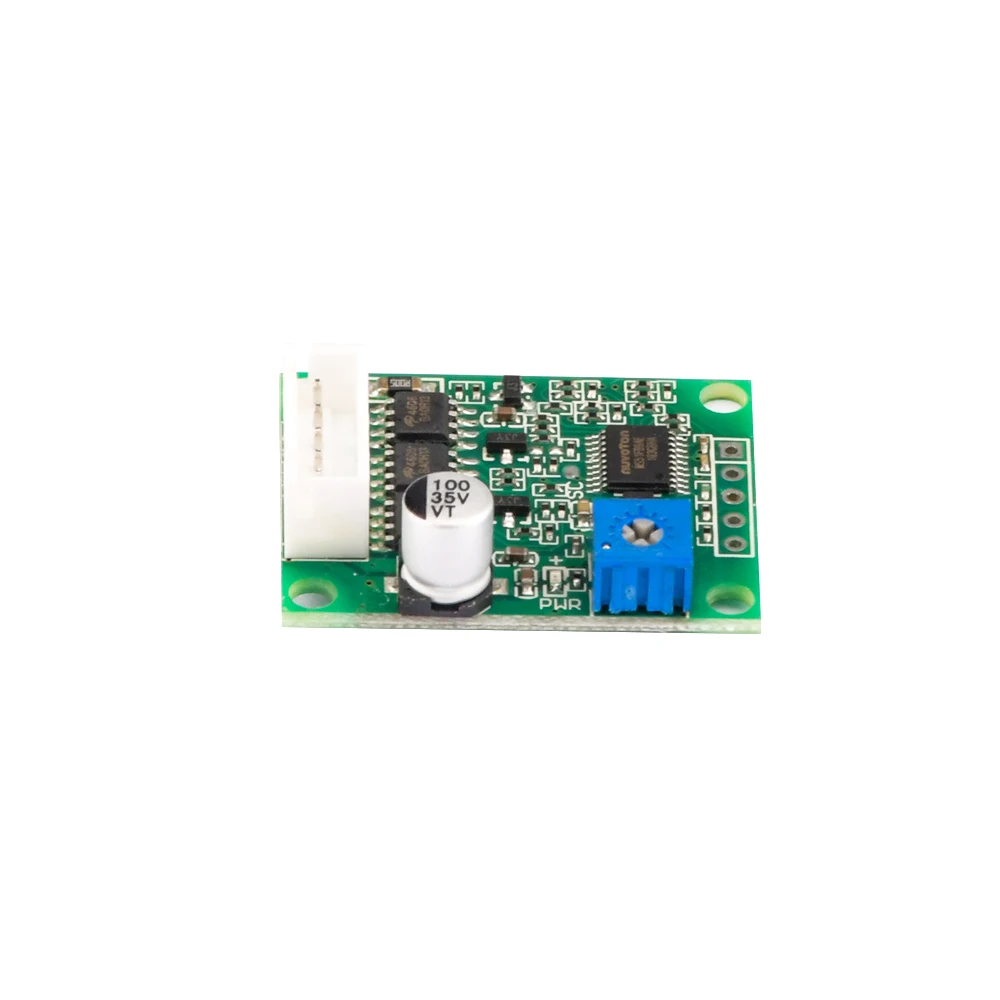

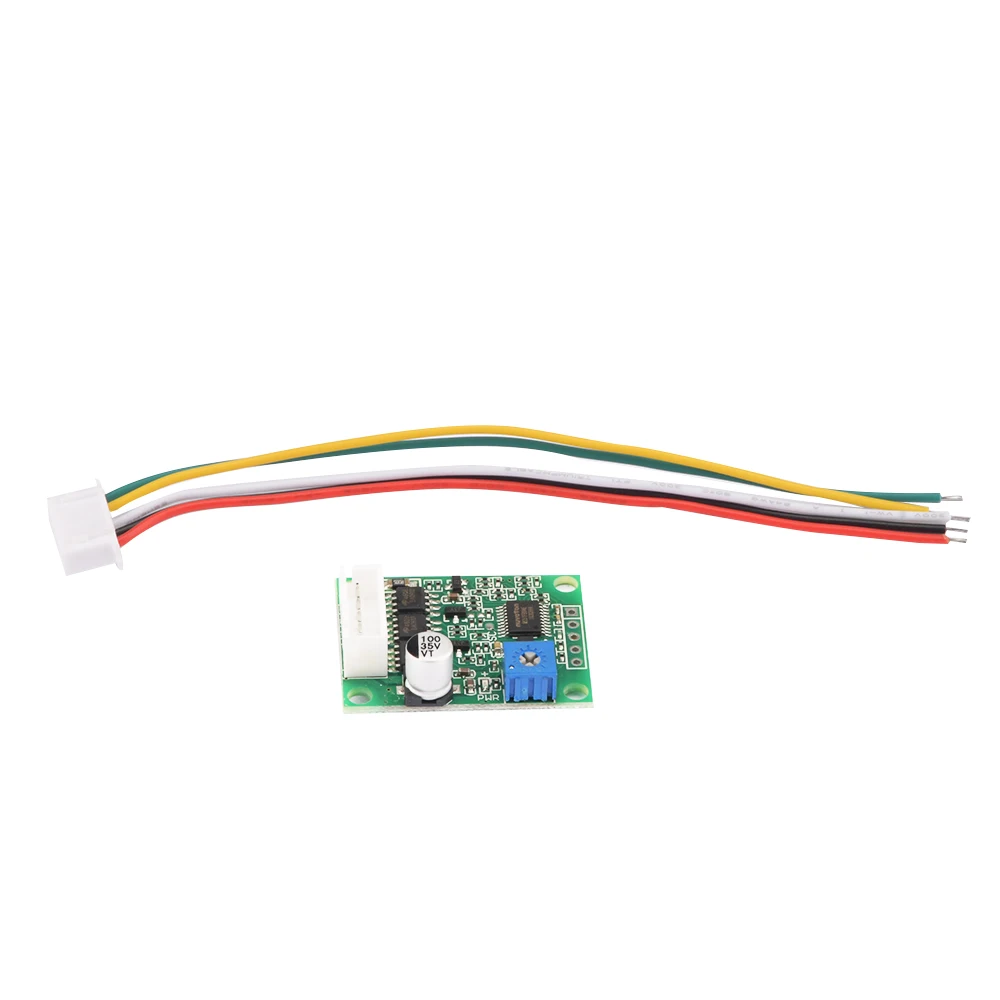

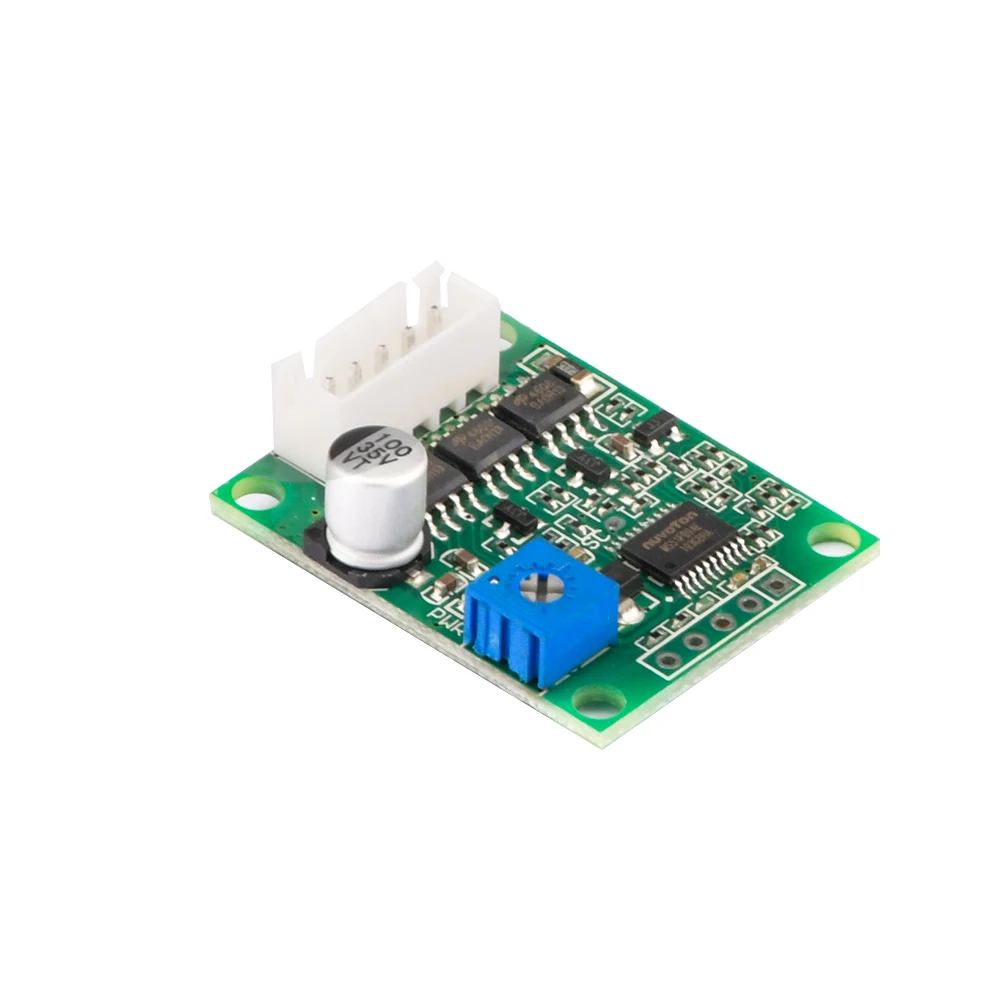

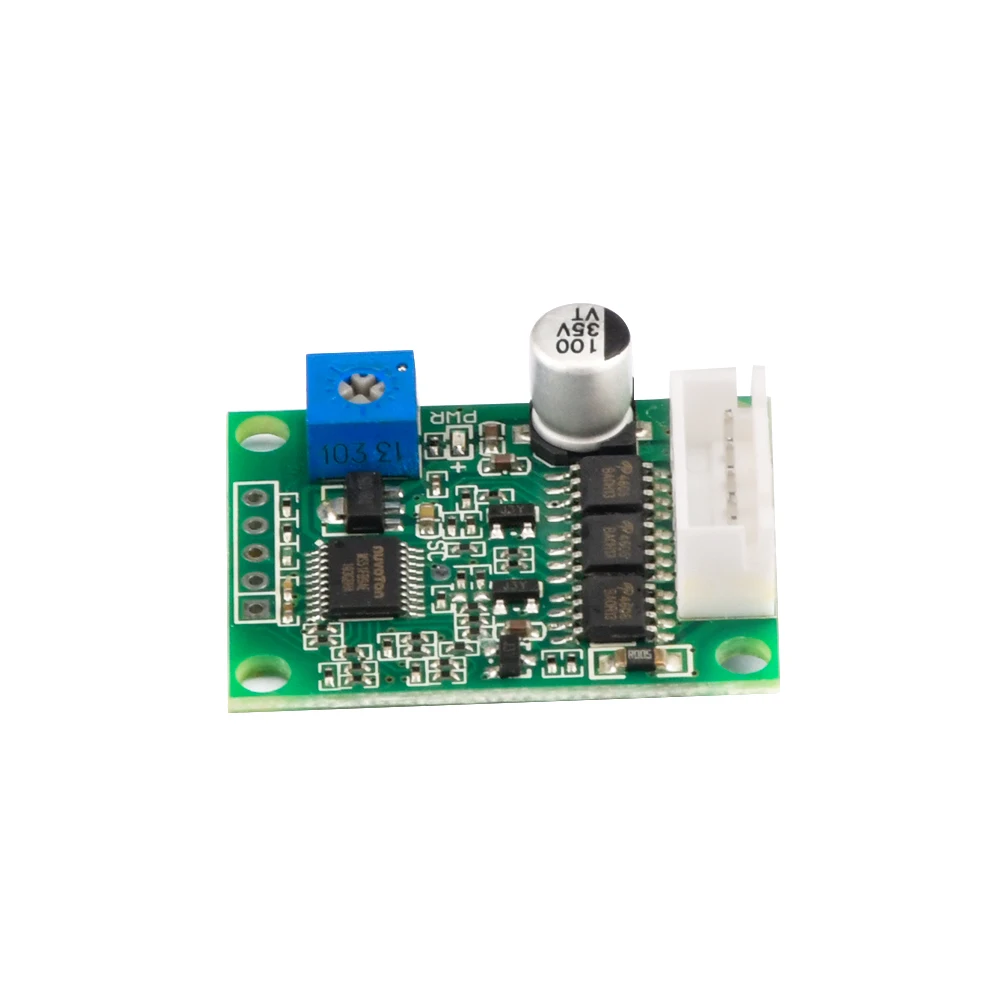

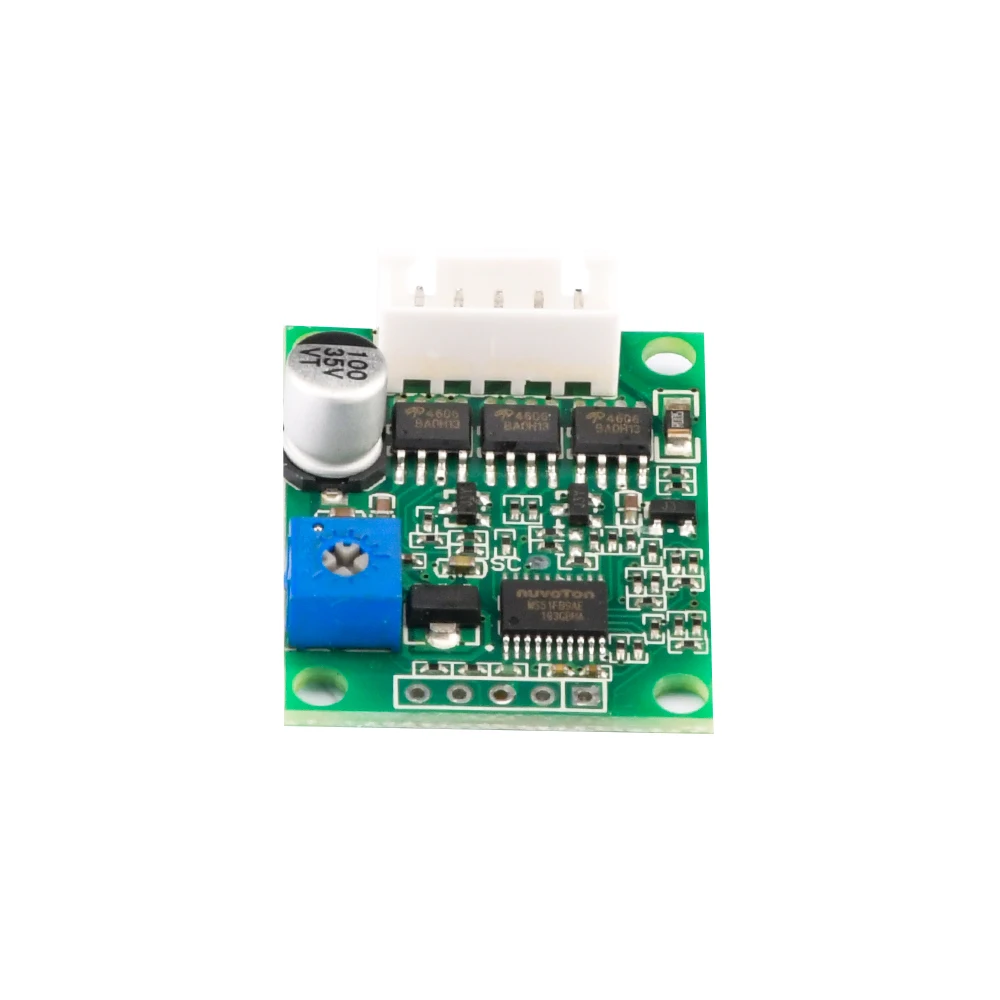

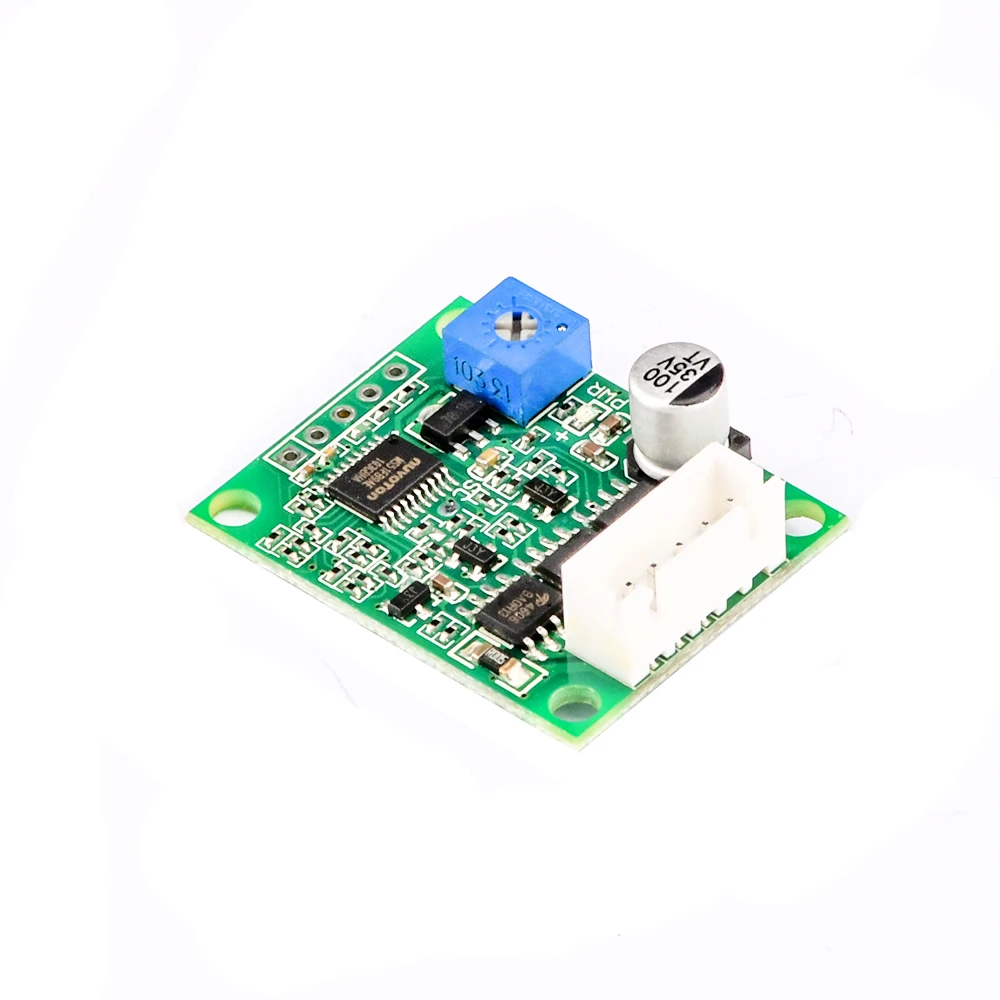

DC6-20V 60 Вт

Описание интерфейса:
1. U V W выход линии фазы подключен к двигателю
2. VCC GND основной источник питания (внешний источник питания постоянного тока)

Параметры продукта:
Название продукта: трехфазный бесщеточный и бесщеточный привод постоянного тока
Модель: X10 (без чувства)
Рабочее напряжение: 6-20 в (ограничение 5-24 В)
Ток привода: 3A max
Максимальная скорость: 224000 об/мин (2 полюса двигателя), 74000 об/мин (6 полюсного мотора), 40000 об/мин (12 полюсного мотора), 35000 об/мин (14 полюсного мотора).
Размер изделия: длина 34 мм * ширина 27 мм * высота 11 мм
Вес: X10 8 г (включая провод)
Характеристики: Этот драйвер является бесщеточным драйвером с низким энергопотреблением, который также может быть встроен в другие системы. Он специально используется для воздушных насосов, водяных насосов, масляных насосов, вентиляторов и т. Д., а также для промышленного управления электрическими гаджетами для небольших площадей и низкомощных трехфазных бесщеточных двигателей постоянного тока. По умолчанию среднее время не подходит для двигателей высокой мощности, таких как длительная работа с полным током нагрузки, охлаждение вентилятора Jianyi plus
Меры предосторожности:
1. Нет предохранителя в цепи питания на материнской плате. Цзяньи добавил его сам. Обратное соединение положительных и отрицательных полюсов источника питания приведет к постоянному повреждению некоторых чипов на плате (даже если он не работает в течение 1 секунды)
2. Защита от блокировки двигателя во время нормальной работы. Пожалуйста, не делайте искусственное короткое замыкание, когда модуль не работает нормально. После короткого замыкания может привести к разрыву линии, пожалуйста, используйте небольшой ток и тест низкого напряжения для первого тестирования проводки. Использование трехфазных бесщеточных двигателей постоянного тока с эквивалентным током и мощностью
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением модуля привода, током или мощностью, чтобы избежать необъяснимых «несущественных» повреждений
