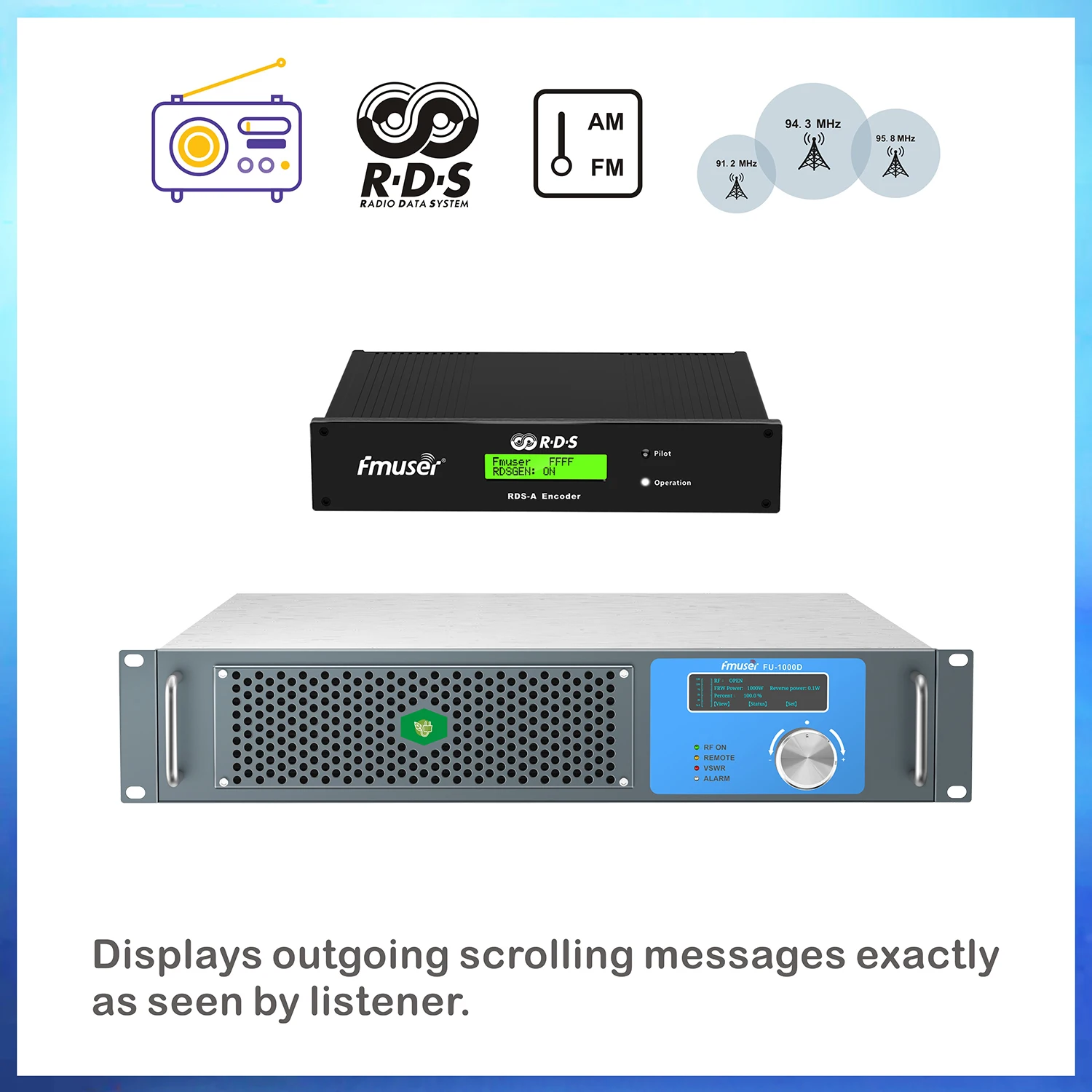

FU-1000C 2U 1000W/1KW FM Radio broadcast Transmitter Station +RDS Encoder |

FU-1000C 2U 1000W/1KW FM Radio broadcast Transmitter Station +RDS Encoder |

Unavailable in

Схема блока передатчика:

Технические характеристики:

Электрические
Характеристики:

LМодуляция: частотная модуляция

LЧастота
Метод стабилизации и DDS Частотный синтезатор

LНоминальная
Частота передачи: 87 МГц ~
108 МГц (другие частоты могут быть настроены)

LЧастота
Отклонение ± 200 Гц

LВ
Значение шага частоты составляет менее 10 кГц

LВыход
Сопротивление менее 50 Ом

LВыход RF
Разъем L29 или другой указанный разъем

LВыход
Мощность 0 ~ 1000 Вт постоянно регулируется

LВыход
Отклонение мощности ± 10 Вт

LRF
Эффективность> 75%

LПилот
Частота отклонение составляет ± 0,1 Гц

LВ
Остаточный компонент S сигнала менее 38 кГц и менее-50 дБ

L100% модуляция
Смещение частоты ± 75 кГц (Максимальное смещение частоты модуляции 112,5 кГц)

LВ браслете
Остаточное излучение <-70 дБ

LВыше
Гармоническое излучение <-65 дБ

LПаразитический
AM шум <-50 дБ

Аудиоиндекс

LАналоговый
Аудио вход-12 дБм к
+ 8 дБм

LАналоговый
Сопротивление аудиовхода: баланс 600 Ω

LSNR≥ 92 дБ (1
КГц, 100% модуляция)

LСтерео
Разрешение ≥ 73 дБ (L →
Р, р → л)

LИскажение ≤ 0.01% (30 Гц
~ 15000 Гц, 100% модуляция)

LЧастота
Ответ: ± 0,01 дБ (без взвешивания и de взвешивания); ± 0,05 дБ (с
Взвешивание и снятие веса)

LАудио пред
Акцент: 0 μ s / 25 μ s / 50
Μ s / 75 мкм s

LСлева и
Уровень правого канала difference≤
0,01 дБ (100% модуляция)

Цифровой аудиоиндекс

LВходной уровень
Коэффициент усиления-15 дБ ~+
15 дБ в 0,1 дБ

LВход
Сопротивление MPX не сбалансировано при 10K Ω

LMPX вход
Уровень <1.0vpp

LRDS
Входное сопротивление несбалансировано на 10K Ω

LRDS вход
Уровень:< 0 дБм

LВход AES
Сопротивление <110
Ω баланс

LВход AES
Уровень: 0,2 ~10vpp

LAES
Частота дискретизации: 30 кГц ~96
КГц

Физический индекс

LРазмер
Шасси меньше 2U (ширина 445 мм × высота 88
Мм × Глубина 500 мм)

LРазмер
Шасси меньше 2 u (ширина 11303 дюйма × высота 2235 дюйма × Глубина 12700
Дюйм)

LВсего
Вес составляет менее 13,5 кг

LВсего
Вес менее 29,7 фунтов

LВысокая скорость
Воздушное охлаждение

LШасси
Стандарт: 19 дюймов

Прочее

LВнешний
Интерфейс управления: TCP / IP, RS232, CAN bus

LВ
Функция синхронного вещания поддерживает внешний вход 10 МГц/1 PPS часов

LВ
Режим защиты поддерживает высокую температуру и высокую VSWR защиту

Рабочая среда

LОтносительный
Влажность <95%

LВысота <4500 м

LМощность
Напряжение питания: 100 В переменного тока ~ 265 В переменного тока/47 Гц ~ 63 Гц

LОперационная система
Температура окружающей среды-10 ℃ ~+ 45 ℃

Технические характеристики

Параметр

Состояние

Значение

Общий

Напряжение питания

12 В стабилизированный постоянный ток

Ток подачи

280 мА

Сигнальные разъемы

Несбалансированный BNC

Разъемы для передачи данных

1x USB (порт 1), 1x Ethernet (порт 2, 3, 4)

Поддерживаемые Сетевые протоколы

HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP

Скорость USB

Программное обеспечение переключаемое 1200, 2400, 4800, 9600, 19200 bps

Режим USB

ASCII или UECP (SPB 490)

Переключение TA

Программное обеспечение или внешний переключатель

TA/EON1TA вход

TTL с 10 кОм выдвижной, ровный или падающий край активирован

Наборы программ

2.

Переключение набора программ

Команда ASCII, команда UECP или внешний переключатель

Вход переключателя программы

TTL с 10 кОм выдвижной, с контролем уровня

Поддерживаемые услуги RDS

PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +

TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA

RDS сигнал

Частота субнесущей

57 кГц

Полоса пропускания

± 2,4 кГц (50 dBc)

Регулировка выходного уровня

0,0 до 4,0 V р-р в 256 шагов

Регулировка фазового сдвига

Стерео передача

Полный спектр в 9,5 град. Шаги

Аудио/MPX/Пилот вход

Рекомендуемое сопротивление нагрузки

Моно

<10 кОм

Стерео MPX

<2 кОм

Рекомендуемое напряжение MPX

1,3-8,0 V p-p

Усиление проходного напряжения

2 Гц-100 кГц

1 (0 дБ)

Уровень тона пилота

Мин. 120 мВ п-п

-Рекомендуемое отклонение FM

6,8 кГц

Пилот PLL диапазон захвата

8 Гц

Требуется частота пилота стерео энкодера

Стерео передача

19000 Гц ± 2 Гц

Выход

Выходное сопротивление

100 Ом

Рекомендуемое сопротивление нагрузки

> 70 Ω, < 1 nF, без смещения постоянного тока

Макс. Выходное напряжение (RDS + MPX)

9,0 V p-p

Рекомендуемый уровень RDS

3 - 11% из MPX

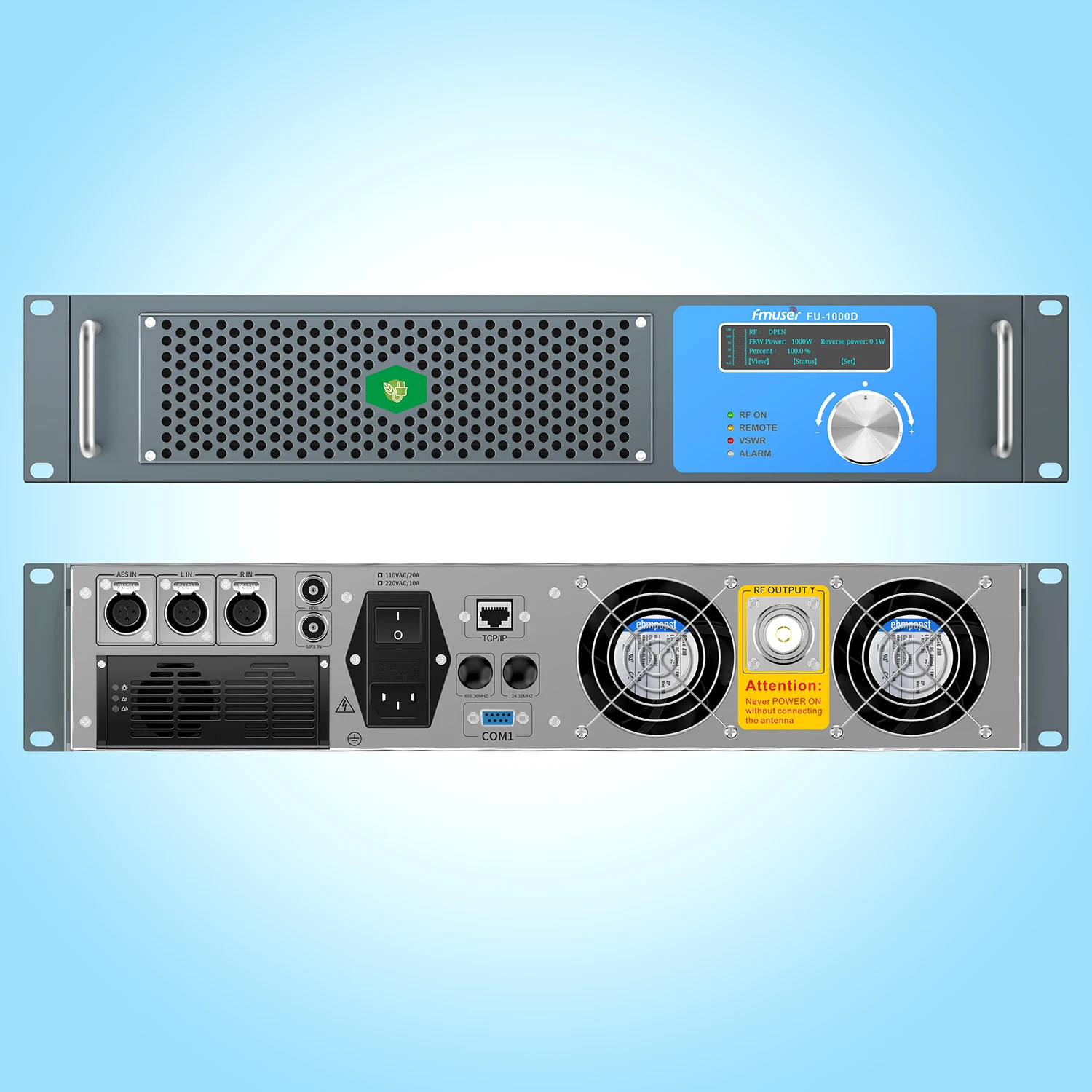

Внешний вид и иллюстрация

Номер

Название

Объяснение

1.

12 В постоянного тока

Разъем питания. Дополнительные сведения см. В разделе 3,3.

2.

Ethernet

Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Ethernet-коммутатору, маршрутизатору или настенному разъему.

Управление Ethernet включает в себя
Внутренний веб-сайт (ссылка как «Порт 2») и два независимых пользователя
Настраиваемый порт общего назначения s (ссылка на «порт 3» и «порт 4»)
Предназначен для дистанционного управления через протокол TCP или UDP.

Кодировщик работает также без подключения кабеля.

3.

USB

Используйте USB для начальной настройки кодировщика или для его локального управления.

Кодировщик работает также без подключения кабеля.

4.

Выход BNC

Если установлен циклический/боковой переключатель
Положение петли, выход-это сумма сигнала RDS и сигнала
Подключается к входному разъему BNC.

5

Вход BNC

Дополнительный вход для синхронизации сигнала пилота или для смешивания сигнала RDS с существующим модуляционным сигналом.

6

Петля/сторона

ПозволяетВходСигнал для добавления кВыходСигнал.

7

GPIO

Соединитель стандартный 6-pin PS/2 типа.
