BMS 3S 4S 40A 18650 Защитная плата литий ионной литиевой батареи с балансирующим

BMS 3S 4S 40A 18650 Защитная плата литий ионной литиевой батареи с балансирующим

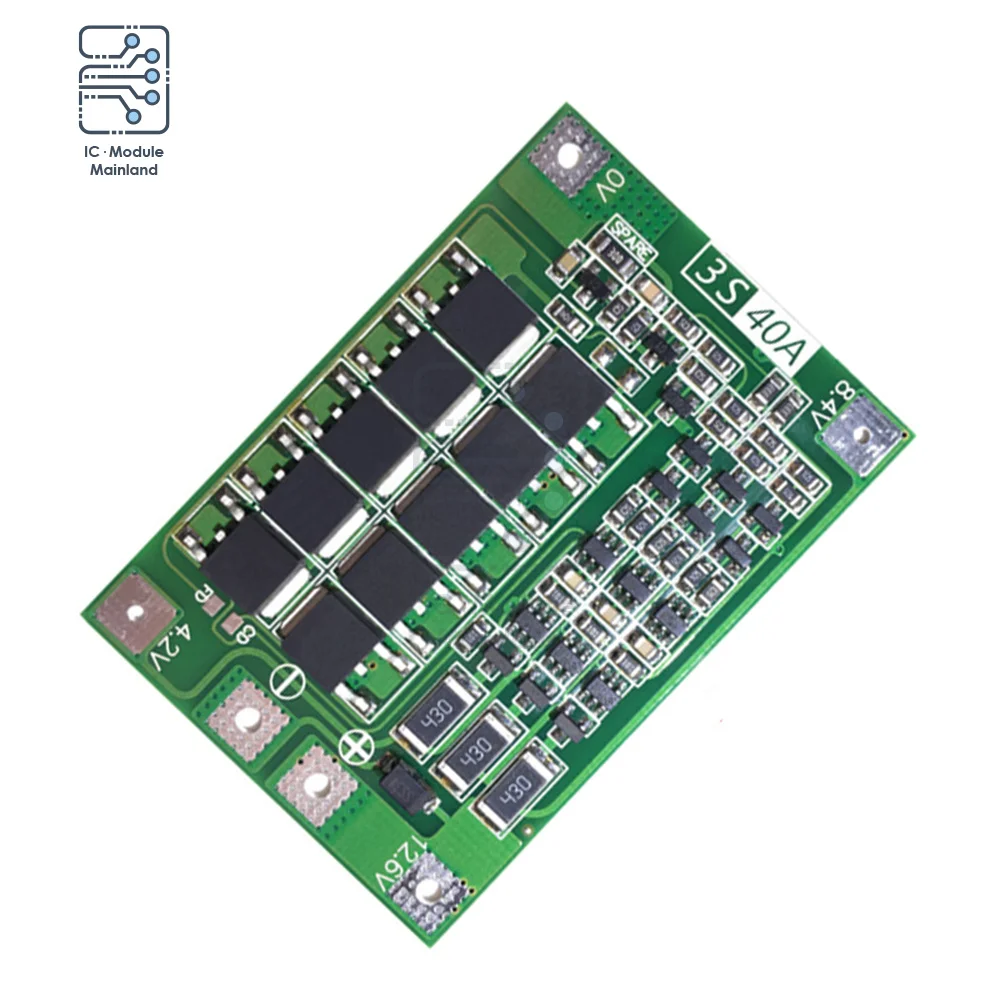

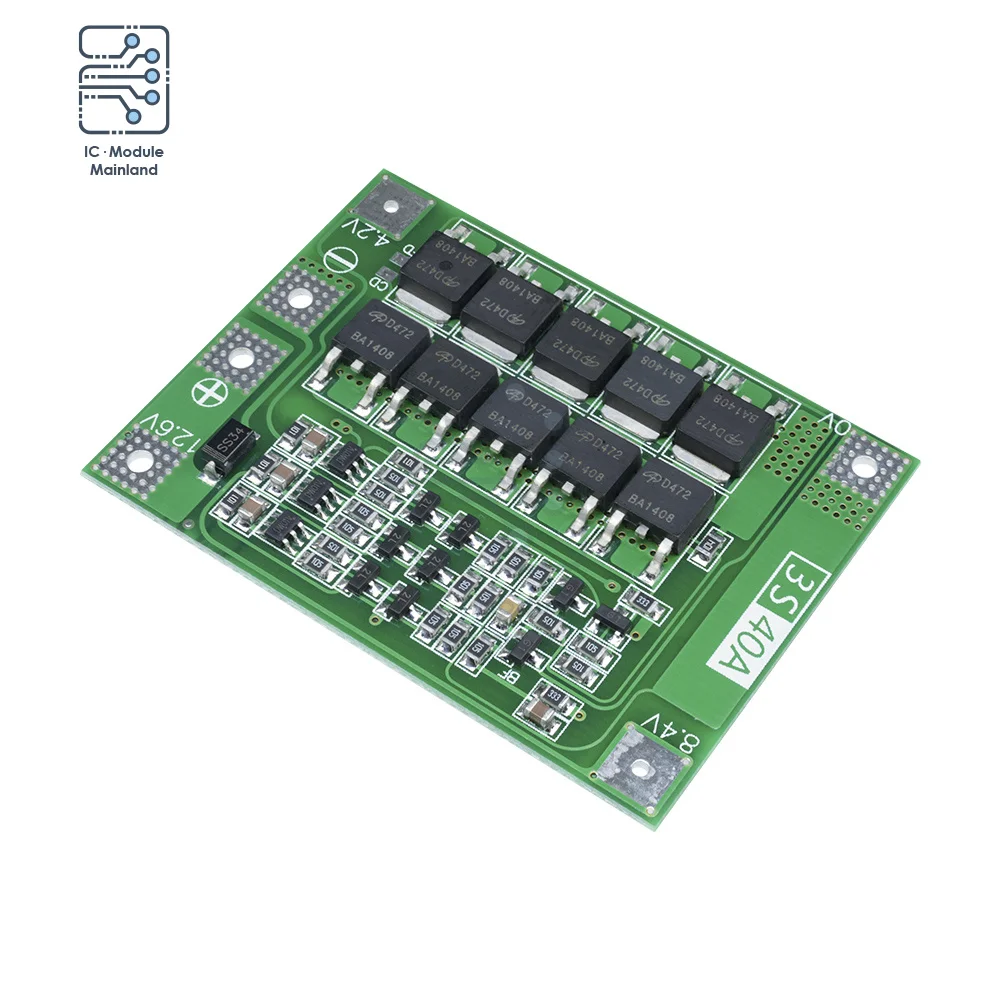

3S 40A

Зарядное напряжение: DC 12,6 V ~ 13,6 V
Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки)
Непрерывный ток зарядки: до 20А

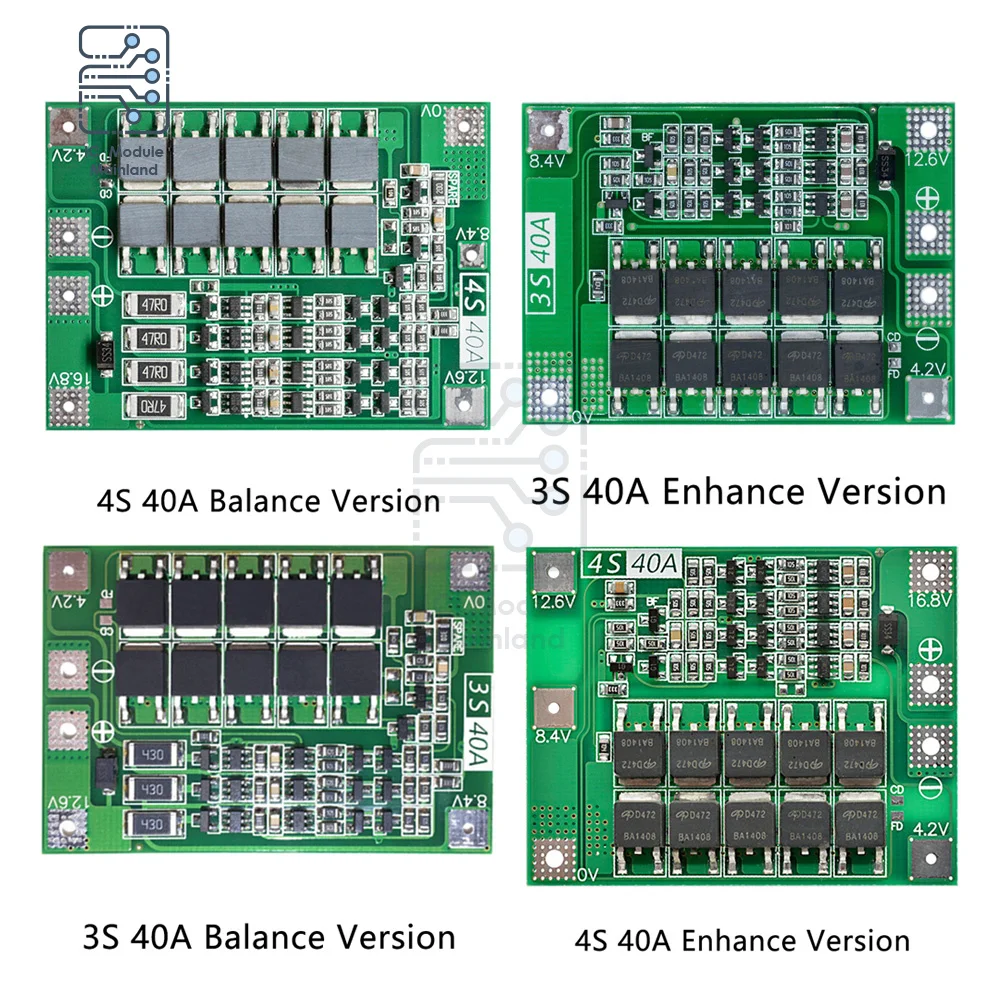

Размер баланса: 41*61*4 мм
Улучшенный Размер продукта: 41*55*4 мм
Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея
(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт

Примечание 1: успешно начать сверла требуется 3 10C-20C аккумуляторных батарей или 6 5C-10C аккумуляторных батарей (рекомендуемая мощность батареи модели: sony vtc4, vtc4A, vtc5A, vtc6) OV и 12,6 V кабель, используйте медную проволоку 3 квадратных миллиметров или больше (никелевые листы не могут быть использованы)
Примечание 2: строго подключайте 0 В, 4,2 в, 8,4 в, 12,6 в согласно схеме. Не прикасайтесь к компонентам на плате при пайке провода. Не умышленное короткое замыкание.
Примечание 3: при пайке аккумулятор в первый раз или в тех случаях, когда идет зарядка, до тех пор, пока один аккумулятор превышает 4,2 V, резистор «430» нагревается и разряжается (разрядка до 4,19 В для остановки нагрева). Если резистор «430» сильно горячий, проверьте, подключена ли не та линия.

Подготовка оборудования
Подготовьте 3S 12,6 V 40A модуль защиты литиевой батареи, аккумулятор, источник питания, высокомощный резистор нагрузки

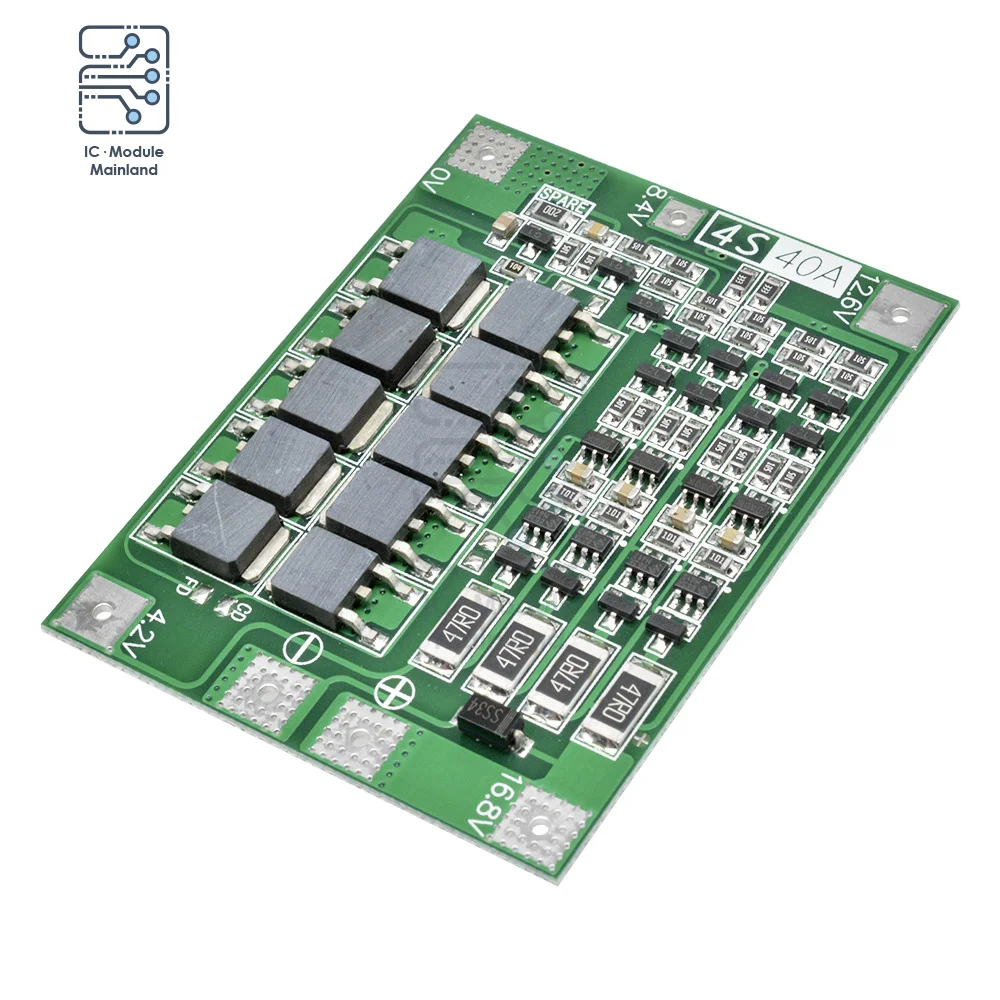

4S 40A

Напряжение зарядки: 16,8 В ~ 17 В постоянного тока
Непрерывный ток разряда: максимум 40 А (если теплоотдача не является хорошей, пожалуйста, уменьшите ток нагрузки)
Непрерывный ток зарядки: до 20А
Размер баланса: 45*60*4 мм
Улучшенный Размер продукта: 44*55*4 мм
Применимый выбор: применимо к Номинальное напряжение 3,7 V, полностью заряженный 4,2 V литиевая батарея
(Включая 18650, 26650, полимерный литиевый аккумулятор), может быть просверлено НИЖЕ 170 Вт
Примечание 1: для успешного запуска сверла требуется три аккумулятора 15C-20C или шесть аккумуляторов 10C-15C (Обычный 18650 не может начать сверло!).

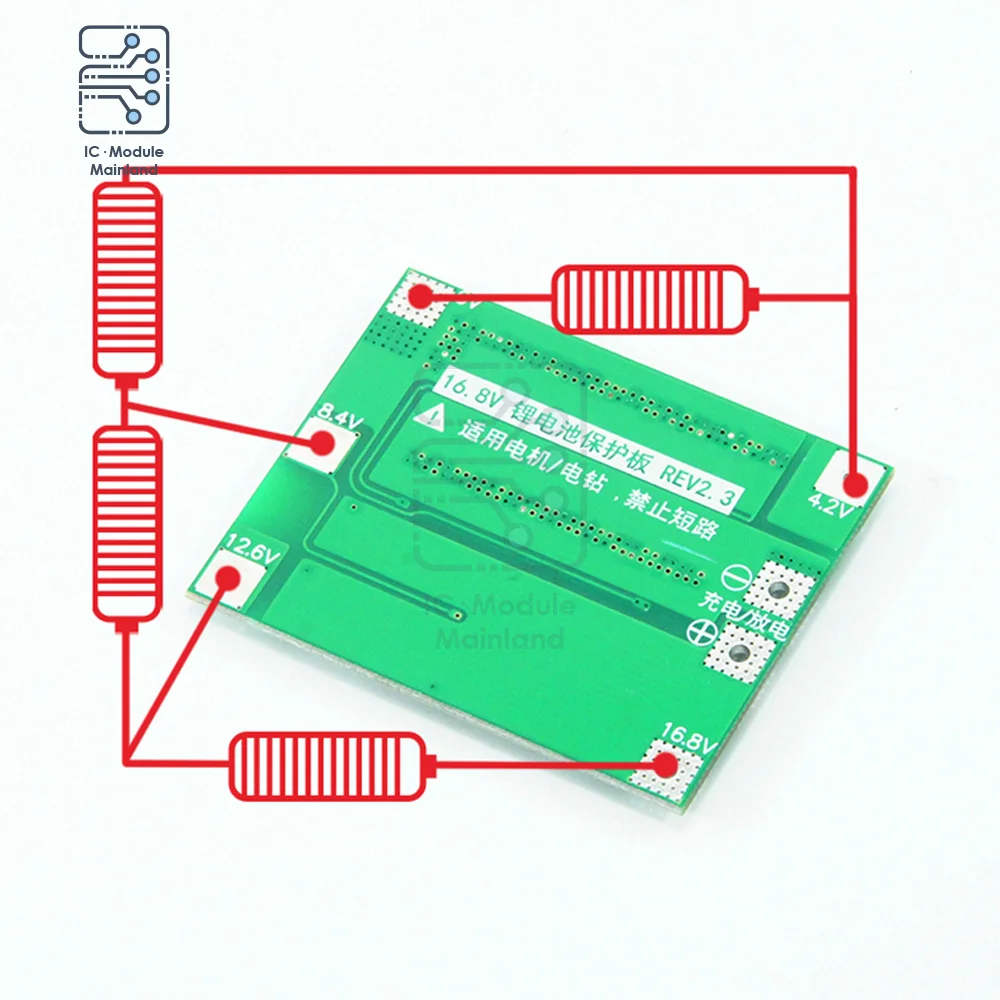

Примечание 2: строго в соответствии с проводкой карты 0V, 4,2 V, 8,4 V, 12,6 V, 16,8 V, не умышленно короткого замыкания.

Примечание 3: когда используется нагрузка мотора кисти, попробуйте подключить неполярный конденсатор (Выдерживает напряжение выше 25 в, емкость 10 мкФ-100 мкФ) К положительным и отрицательным клеммам двигателя, чтобы предотвратить обратный Спайк от двигателя. Сломайте трубку MOS.

Примечание 4: 4 группы батарей серии, пожалуйста, убедитесь, что напряжение каждой группы батарей, если не то же самое, пожалуйста, заполните каждую батарею отдельно, а затем используйте в серии. Тест на разрядку, падение напряжения быстрее батареи, что Группа плохой батареи.

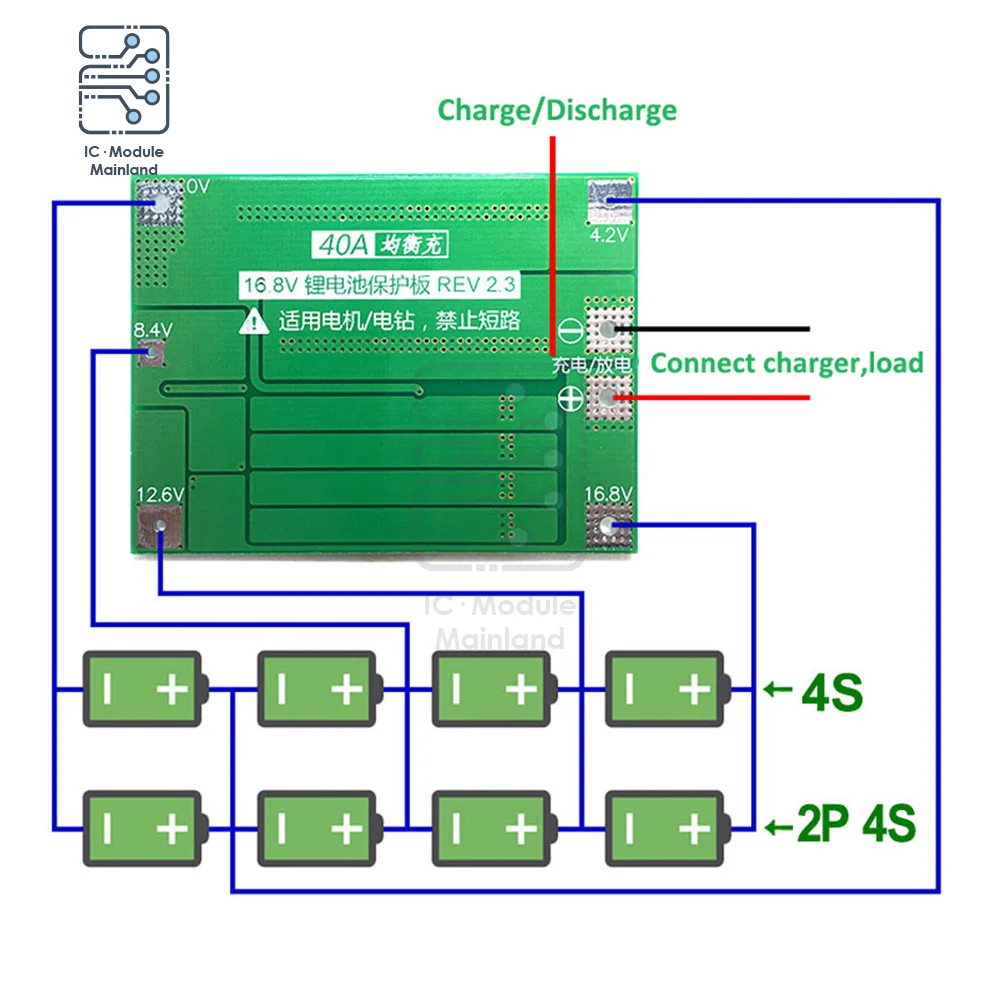

На рисунке ниже показана схема разрядки модуля. Аккумулятор 4 струны. Подключенный аккумулятор должен соответствовать току разряда 40A. Он может быть реализован путем параллельной батареи или покупки батареи с большим разрядным током. Например, аккумулятор 2000 мА · ч, разрядка несколько 10С, затем требуется только 4 серии 2 и максимальный ток может достигать разрядного тока 40А, стабильная разрядка требует 4 струн 4 и может быть, И нужно обратить внимание на рассеивание тепла, разрядная батарея быстро упадет.
