Последовательный преобразователь для модуля коннектора ATP CP2102 USB 2 0 в UART TTL 5PIN STC

Последовательный преобразователь для модуля коннектора ATP CP2102 USB 2 0 в UART TTL 5PIN STC

GREAT IT CP2102 USB 2,0 для UART TTL 5-контактный разъем модуля последовательный преобразователь STC Замена FT232 CH340 PL2303 CP2102 MICRO USB

Описание товара: 1. Основной чип-CP2102, который генерирует виртуальный последовательный порт после установки драйвера 2. Питание от USB, выходной интерфейс включает в себя 3,3 В (< 40 мА), 5 В, GND, TX, Rx, уровень контакта сигнала составляет 3,3 В, положительная логика 3. Бортовой индикатор состояния и индикатор трансивера будут включены после правильной установки драйвера. Индикатор трансивера будет мигать при общении. Чем выше скорость передачи, тем ниже яркость 4. Поддерживает скорость передачи данных от 300 бит/с до 1 Мбит/с 5. Поддержка формата связи: 1) 5,6,7,8 бит данных; 2) 1,1.5,2 стоп-бит; 3) нечетные, четные, маркировочные, пробелы, нет проверки 6. Поддержка операционных систем: Windows Vista / XP / Server 2003 / 200, MAC OS-X / OS-9, Linux 7. USB-разъем является штекером и может быть напрямую подключен к USB-порту компьютера 8. Технология SMT используется для производства КОМПОНЕНТОВ SMT со стабильным качеством Примечание: последовательный порт USB может использовать stc-ispv3.94 или выше для загрузки старой версии STC MCU, а именно stc89c (LE) и stc12c (LE) серия (новая версия чипа не сможет загрузить, Некоторые интернет-пользователи могут загрузить программное обеспечение, если установлена одинаковая самая высокая и самая низкая скорость передачи данных, Мы не гарантируем это, пожалуйста, подумайте об этом самостоятельно) (Адрес загрузки stc-isp : http://www.mcu-memory. com/техническое описание/stc/STC-ISP-V4.83/STC-ISP-V4.83-NOT-SETUP-китайский. Пожалуйста, внимательно смотрите, это не драйвер! Шаги загрузки микроконтроллера STC: TXD получил микроконтроллер RXD, микроконтроллер RXD TXD, GND, 5 В VCC в точке загрузки программного обеспечения, а затем указанные выше четыре контакта в микроконтроллер. Примечание: MCU должен иметь самые базовые условия работы, включая источник питания, сброс и часы! В то же время TXD и RXD MCU не должны быть подключены к другим периферийным устройствам, включая MAX232, в противном случае загрузка не будет выполнена! Пожалуйста, не отключайте модуль от компьютера в течение этого периода!) Примечание: Этот продукт позволяет вашему компьютеру иметь только один последовательный порт, который может связываться с различными устройствами с последовательным портом, такими как GPS, спутниковый ресивер, жесткий диск, модуль Bluetooth и т. д.

CP2102: USB UART -USB - -512 EEPROM -- 3,3 В USB -USB 2,0 (12 Мбит/с) -Подвеска USB (UART) - -: 8 1, 2 :, -300bps921.6kbps -512 512 -X-On/X-Off - COM -Компас - -Windows 98/Me/2000/XP -MAC OS-9 -MAC OS -X-Windows CE -Linux 2,40 RS-232USB -USB -PDA USB -USBRS-232 -: 3,0 В 3,6 В -USB: 4,0 В, 5,25 В -28 мл (5 мм * 5 мм)

Отправьте штифт, но не сваривайте. CP2102 модуль USB для TTL USB для последовательного загрузчика uart STC Cjmcu-cp2102 имеет высокую степень интеграции, встроенный полноскоростной функциональный контроллер USB2.0, USB-трансивер, кварцевый генератор, EEPROM и асинхронная последовательная шина данных (UART), поддерживает полнофункциональный сигнал модема, И не требует внешнего USB-устройства. Cjmcu-cp2102 аналогичен другим схемам передачи usb-uart в принципе работы. USB-порт ПК виртуализирован водителем в COM-порт для достижения цели расширения. Cjmcu-cp2102-это высокоинтегрированный мост usb-uart, который может предоставить простое решение для преобразования RS232 в USB, минимизируя компоненты и пространство на печатной плате. Проще говоря, пользователи могут преобразовать интерфейс USB в интерфейс RS232 на cjmcu-cp2102. Описание модуля: 1. Оригинальный чип CP2102 генерирует COM-порт после установки драйвера. 2. Подключите Стандартный вход для кабеля micro mini-USB, подключите компьютерный USB-интерфейс с выходной мощностью 3,3 В и 5 В 3. С самовосстанавливающимся предохранителем. В случае случайного короткого замыкания, он может эффективно защитить ваш загрузчик и компьютер USB порт 4. Встроенный индикатор состояния и индикатор трансивера. После того, как драйвер установлен правильно светодиодный индикатор состояния всегда будет гореть, и индикатор трансивера будет мигать при связи, с работасветодиодный ным индикатором. 5. Поддерживает скорость передачи данных от 300 бит/с до 1 Мбит/с 6. Поддержка формата связи: 1) 5,6,7,8 бит данных; 2) 1,1.5,2 стоп-бит; 3) нечетные, четные, маркировочные, пробелы, нет проверки 7. Поддержка операционных систем: Windows 8,1/7/vista/xp/98, MAC OS-X / OS-9, Linux 8. Интерфейс USB-micro mini-USB 9. Компоненты SMD для регулярной сварки компании, стабильное качество, красивый внешний вид 10. С выходом сигнала триггера DTR он может напрямую общаться с Arduino Pro Mini atmega328p и другими программами загрузки материнской платы Arduino. 11. Размер модуля: 16 мм * 20 мм, очень маленький. Характеристика: 1. USB-приемопередатчик включен, внешняя схема не требуется 2. Он содержит цепь часов без внешней цепи 3. Цепь сброса включения включена 4. Регулирование напряжения на микросхеме может выводить напряжение 3,3 В 5. Соответствует требованиям USB2.0 6. Подвесной контакт поддерживает подвеску статуса USB 7. Асинхронная шина последовательных данных совместима со всеми сигналами рукопожатия и интерфейса модема. 8. Поддерживаемые форматы данных: бит данных 8, стоп-бит 1, 2 и проверка бит 9. Буфер приема 512 байт и буфер отправки 512 байт 10. Поддержка аппаратного обеспечения или рукопожатия x-on / x-off Описание установки драйвера: Инструкции Win7/win8 1. Прежде всего Откройте посылка. Просто перейдите к следующему. Запомните каталог установки 2. Запустите сервис следующим образом 3. Найдите драйвер в Диспетчере устройств, выберите «обновить драйвер», просмотрите компьютер, чтобы найти драйвер, выберите только что установленный каталог, подтвердите и подождите Win8.1 Щелкните правой кнопкой мыши для обновления драйвера и автоматического поиска драйвера, чтобы вызвать недопустимость Данных драйвера. На самом деле, эта проблема часто встречается в Windows 8. Драйвер в порядке. Сначала его нельзя установить. Позже обнаруживается, что оборудование может быть несовместимым. Если вы используете Windows 8 или windows 8,1, ghost или другую неподлинную систему и использовали различные инструменты оптимизации для упрощения и оптимизации системы, вы можете столкнуться с ошибкой «недопустимых данных» в процессе установки драйвера Решение проблемы "недопустимых данных" заключается в следующем: 1. Нажмите «winkey + R» на клавиатуре и введите в диалоговое окно «run» «service s.msc» «Service», также вы найдете в окне «управление компьютером»; 2. Найдите «Сервис установки устройства» и «диспетчер настройки устройства» в списке услуг, чтобы убедиться, что эти две службы включены. Если нет, нажмите кнопку «start» слева.

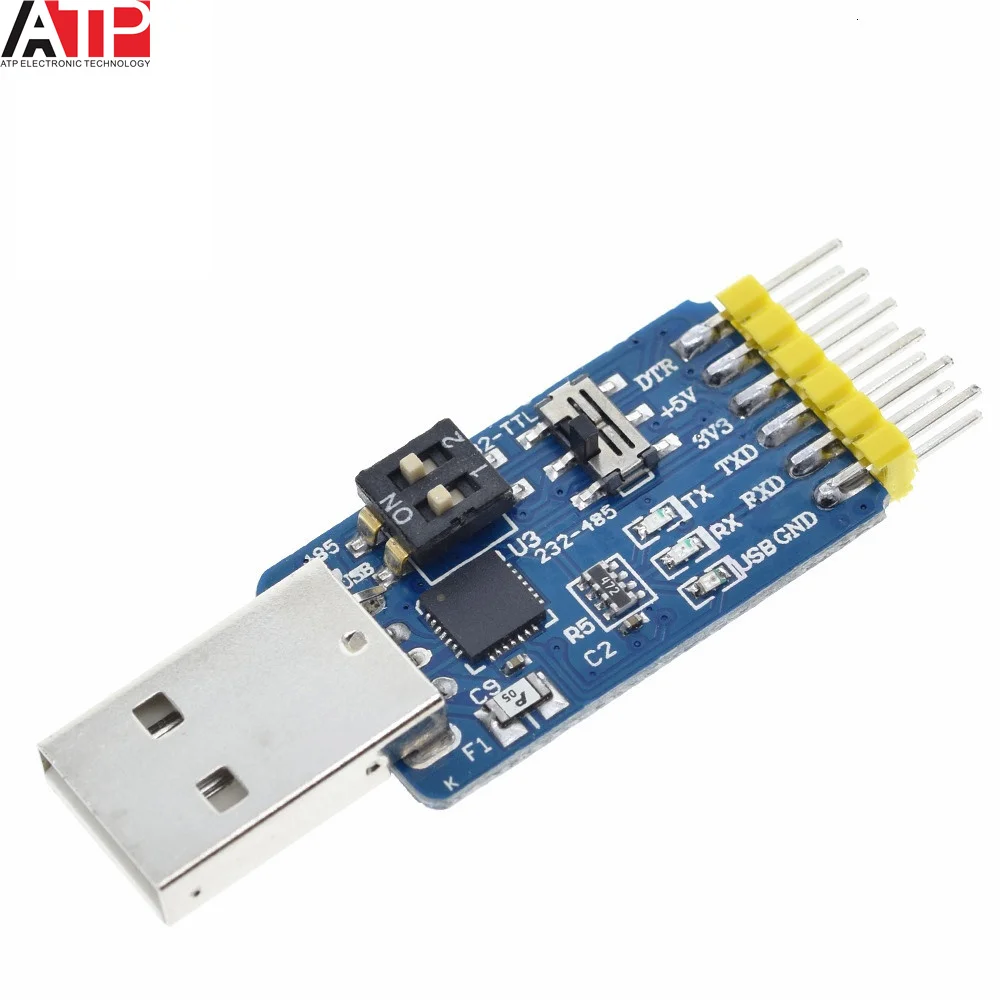

Особенности модуля: Размер модуля: модуль имеет только очень маленькую площадь 3,5*1,8 см. Даже если в модуль вставлен очень компактный ноутбук, это не повлияет на использование других USB-портов, вставленных в другие устройства. Выходная мощность: Поддержка выходной мощности 5 В/3,3 мА, 3,3 В/мА, загрузка программы может быть удобна для источников питания SCM в или 5 В. Защита модуля: Самовосстанавливающийся Предохранитель на плате 500 мА может Всегда защитить ваш Модуль и компьютер от повреждения высоким током; он оснащен прозрачной термоусадочной трубкой для предотвращения короткого замыкания модуля статическим электричеством или проводником под рукой и повреждения модуля (Термоусадочная трубка не повлияет на работу Вашего модуля). Метод работы: взаимное преобразование функций USB, TTL, 232 и 485 с помощью переключения физического переключателя. Пожалуйста, посмотрите ниже для конкретной операции. Светильник индикатор: Подключите, получите, отправьте светильник индикатор, сообщите, подключен ли модуль к компьютеру или отправка и получение данных в режиме реального времени. Качество связи: гениальный дизайн цепи и профессиональная компоновка печатной платы делают связь модуля эффективной и стабильной, а максимальная скорость передачи данных может достигать 2 Мбит/с. Качество печатной платы: чипы, используемые в модулях, представляют собой чипы промышленного класса, а модули массового производства, профессиональные чипы SMT и Антистатическая упаковка после строгого тестирования. Интерфейс модуля: модуль имеет интерфейс питания 3,3 В, 5 В, GND, TXD уровня последовательный ТТЛ-, интерфейс RXD, последовательный интерфейс 232 232t, интерфейс 232r, интерфейс 485 a, B и DTR, интерфейс RTs, удобный для загрузки программ dsp430 и других микроконтроллеров.

Описание товара: 1. Основной чип-CP2102, который генерирует виртуальный последовательный порт после установки драйвера 2. Питание от USB, выходной интерфейс включает в себя 3,3 В (< 40 мА), 5 В, GND, TX, Rx, уровень контакта сигнала составляет 3,3 В, положительная логика 3. Бортовой индикатор состояния и индикатор трансивера будут включены после правильной установки драйвера. Индикатор трансивера будет мигать при общении. Чем выше скорость передачи, тем ниже яркость 4. Поддерживает скорость передачи данных от 300 бит/с до 1 Мбит/с 5. Поддержка формата связи: 1) 5,6,7,8 бит данных; 2) 1,1.5,2 стоп-бит; 3) нечетные, четные, маркировочные, пробелы, нет проверки 6. Поддержка операционных систем: Windows Vista / XP / Server 2003 / 200, MAC OS-X / OS-9, Linux 7. USB-разъем является штекером и может быть напрямую подключен к USB-порту компьютера 8. Технология SMT используется для производства КОМПОНЕНТОВ SMT со стабильным качеством 9. Без USB-головки, объем: (мм)

TXD: отправитель, как правило, самостоятельно отправляет товар. Нормальная связь должна быть подключена к RXD другого устройства. RXD: принимающая сторона обычно выражается как собственный приемник. Нормальная связь должна быть подключена к TXD другого устройства. TXD устройства всегда будет подключен к RXD устройства во время обычной связи Самоприем спонтанный: RXD подключается к TXD других устройств во время обычной связи. Поэтому, если вы хотите получить данные, отправленные самостоятельно, то есть, он получает данные, отправленные самостоятельно, то есть его TXD напрямую подключен к RXD, который используется для проверки нормальности передачи и приема. Это самый быстрый и простой метод тестирования. При возникновении проблемы проверка проводится, чтобы определить, неисправен ли товар. Также известен как тест цикла Логика уровня: Уровень TTL: обычно используется двоичное представление данных, и указывается, что + 5 В эквивалентно логике «1», 0 В эквивалентно логике «0», И называется сигнальной системой TTL, что является положительной логикой Уровень RS232: он принимает логический уровень-12 В to-3v. Это эквивалентно логике «0» + 3 В до + 12 В», а логика «1»-это отрицательная логика Описание товара: Основной чип cp2102. Виртуальный последовательный порт генерируется после установки драйвера Источник питания USB. Выход с напряжением 3,3 В и 5 В. Выведите все полезные булавки Самовосстанавливающийся Предохранитель может эффективно защитить ваш загрузчик и usb-порт компьютера в случае неожиданного короткого замыкания Светильник катор состояния и индикатор приема/приема на борту всегда будут гореть после правильной установки вождения. Индикатор приема и приема будет мигать во время связи, и чем выше скорость передачи, тем ниже яркость Поддержка скорости передачи данных от 300 бит/с до 1 Мбит/с Формат связи поддерживает: 1,5, 6,7,8 бит данных; 2. Поддерживает 1,1.5,2 стоп-бит; 3. Od, событие, отметка, пробел, нет проверки Система поддержки: Windows 8,1/7/vista/xp/98, MAC os-x/os-9, Linux Головка USB-это головка «папа», которую можно напрямую подключить к USB-порту компьютера Без объема головки USB: 15,5*26,5 мм Вес: 4 г С выходом сигнала сброса вы можете загружать программы непосредственно на Материнские платы Arduino, такие как promini
