TZTR1 USB аудио интерфейс все звезды Link контроллер USB звуковая карта версия для Echolink SSTV PSK31 YY

Скачать руководство пользователя:
http:/Wechat

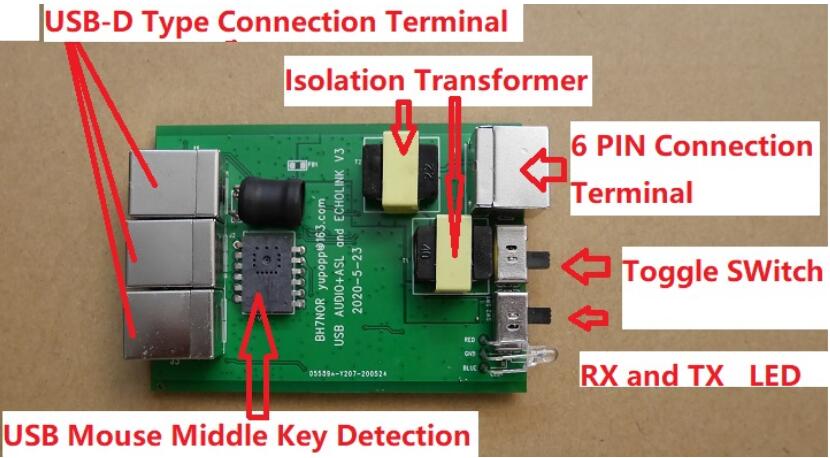

Особенности:

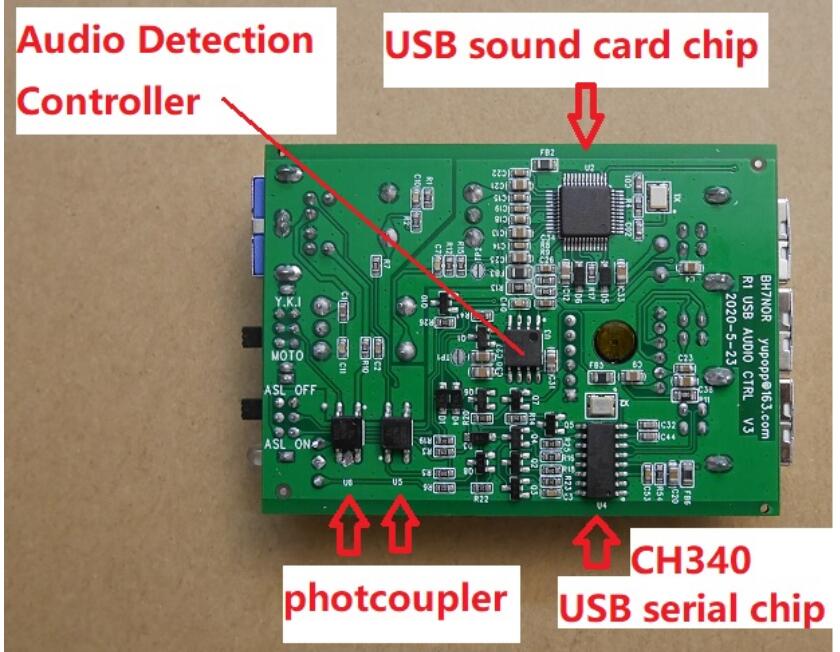

1. Со специальным чипом USB для караоке в сети, звук четче и фоновый шум меньше. Вы можете указать YY, чтобы использовать usb-звук для подключения, а звуковая карта, которая поставляется с вашим компьютером, может использоваться для просмотра фильмов и воспроизведения музыки, не влияя друг на друга.
2. Выделенный usb-чип обнаруживает sql-сигнал станции и использует sql-сигнал для управления пересылкой программного обеспечения YY. Заменяет оригинальный триггер VOX. Это позволяет избежать неправильного напряжения, вызванного соединительным кабелем для запуска YY пересылки. Способность анти-помех достигла супер уровня.
3. Профессиональный Чип обнаружения звука. Обнаружение звука динамика компьютера и Управление PTT, так что портативный трансивер и реле передают звук динамика компьютера.
4. Компьютерная сторона контролирует PTT портативного трансивера и использует оптомуфты для фотоэлектрической изоляции, чтобы гарантировать, что боковой шум компьютера не пересечет walkie talkie.
5. Используйте Высококачественный изоляционный трансформатор. Изолируйте звуковую карту USB и портативный приемопередатчик аудио для дальнейшего уменьшения помех.
6. Используйте магнитные бусины для изоляции помех и высокочастотного излучения.
7. PCB с использованием высококачественного материала: FR4 двухсторонняя PCB с огнестойкостью 94V0. Все компоненты на плате-высококачественные компоненты SMD.
8. Полностью металлический корпус может изолировать все пространственные помехи.
9. Поддержка ASL.

Посылка включает в себя:
-1 х Основной блок
-2 usb-кабеля
-1 х 6-pin кабель для передачи данных
-1 х 6-pin к 16-контактный диагностический панель переключения

Примечание:
-Из-за изменения метода управления ZELLO, текущий и ранее проданный R1 и R4 не поддерживает ZELLO. Мы уведомим вас отдельно после того, как измененная новая версия совместима с контролем для ZELLO.

Внимание:
-Подходит только для людей с возможностью включения, для подключения реле, мобильного радио и портативного трансивера.
-Если эта плата интерфейса YY используется для подключения реле, реле должно выключить функцию задержки. В противном случае текст будет отсутствовать, когда он просто подключен. Однако могут возникать повторные эхо. Это связано с тем, что принцип голосового управления PTT определяет, что реле не может быть включено и отложено. Это не является дефектом этой платы интерфейса.
-Металлический корпус изготавливается в небольших количествах. Его резьбовое отверстие имеет определенную погрешность процесса, но внешний вид очень хороший, и край не царапает руку. Пожалуйста, убедитесь, что вы не возражаете перед покупкой. Спасибо!

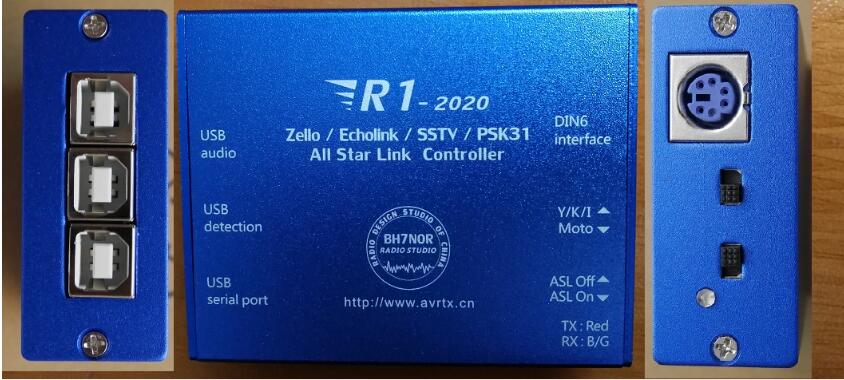

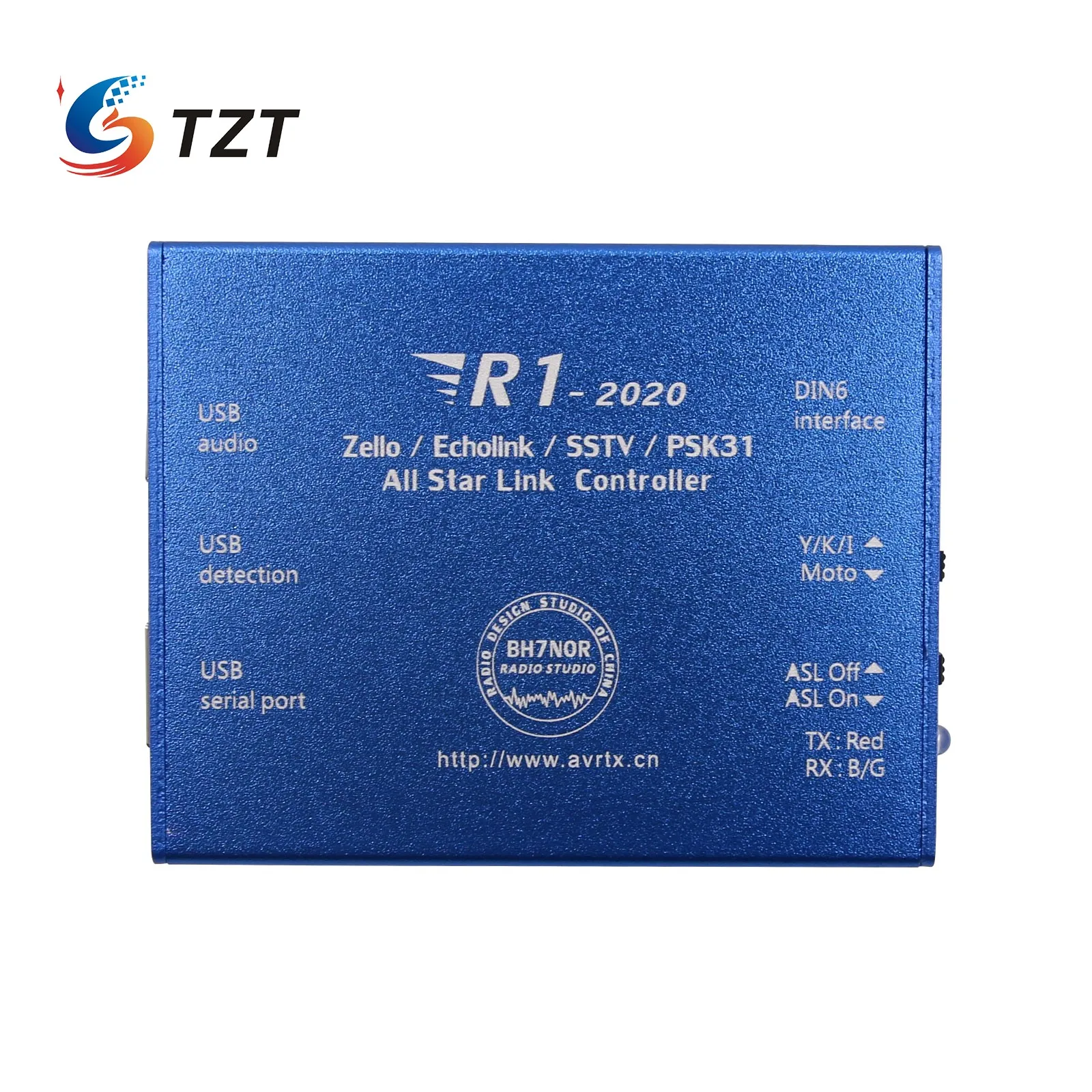

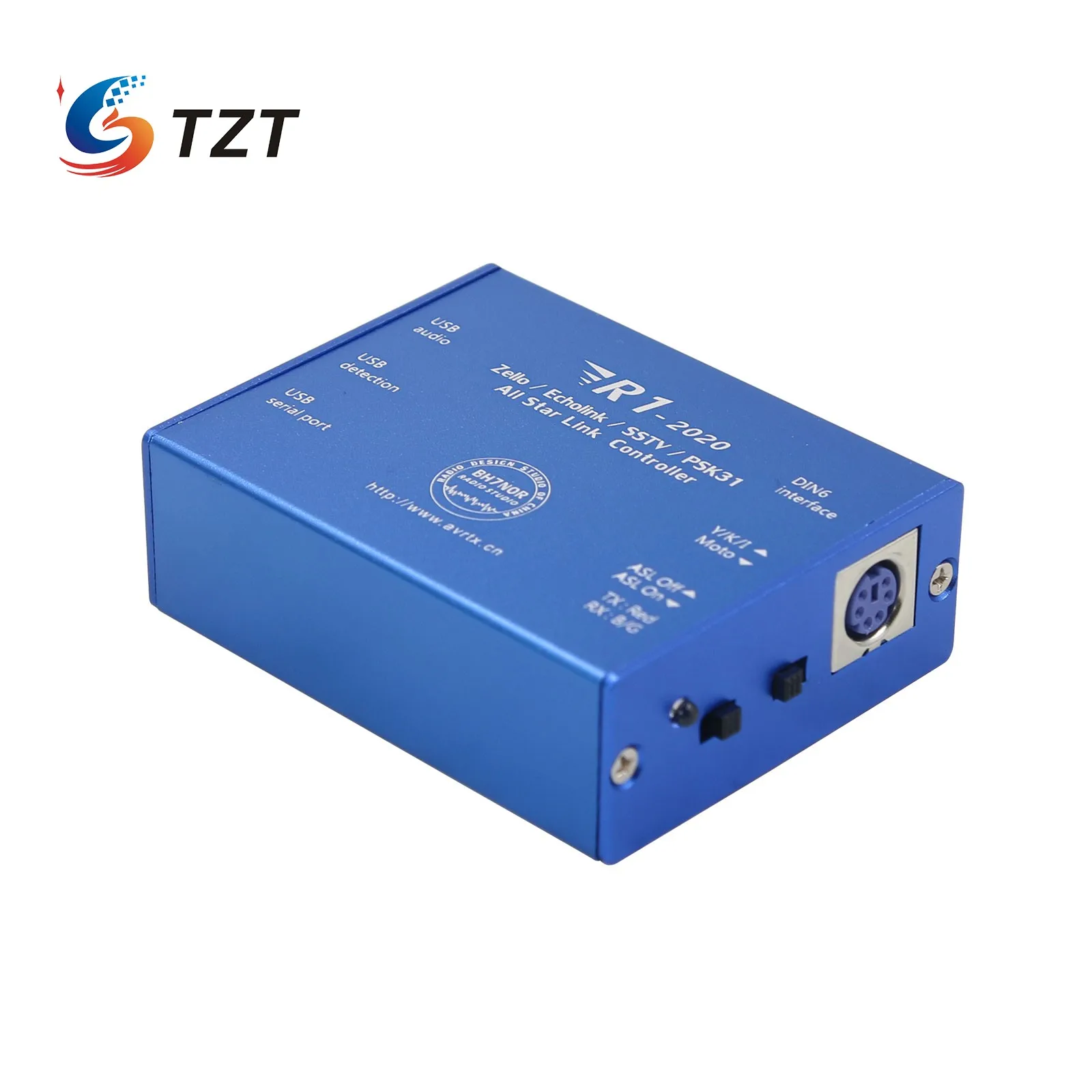

Описание функции внешнего экрана R1 с лазерной гравировкой

«TX: RED» и «RX:B/G»: Это светодиодный индикатор состояния.
Когда R1 контролирует внешнее радио, R1 загорается красным цветом.
Когда внешнее радио получает сигнал, R1 синий светильник или зеленый светильник.

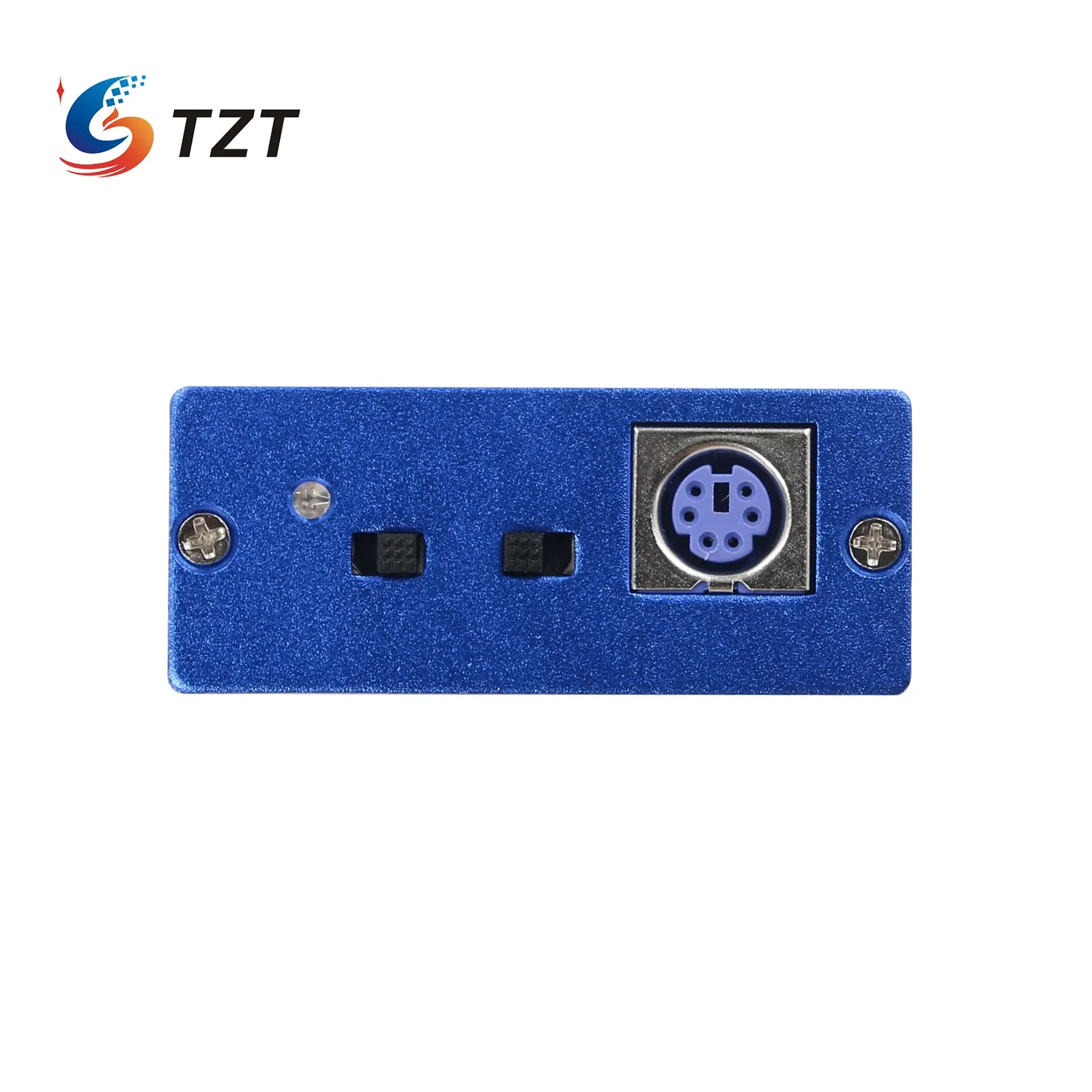

Положение переключателя-MOTO:Подключите 6-pin к 16-контактный диагностический плата преобразователя, б/у от Motorola радиостанций (16-контактный диагностический интерфейс (по умолчанию аксессуары продаются отдельно). Подключите 6-pin к 26-контактный плата преобразователя, б/у от Motorola радиостанций (26-контактный интерфейс), (дополнительные аксессуары).

Положение переключателя-Y, K, C:Прямое подключение, YAESU, Kenwood, ICOM. .. Радио использовать (6-pin ТНК Интерфейс)

Положение переключателя-ASL выключено:AllStarLink отключен, чип звуковой карты USB останавливает Обнаружение COS / CTCSS и Управление PTT.

Положение переключателя-включение ASL:AllStarLink включен, чип звуковой карты USB обнаруживает COS / CTCSS и контролирует PTT.
Примечание 2: «ASL ON», используйте только AllStarLink для подключения к Raspberry Pi. В других штатах положение переключателя должно быть в ASL выключено!

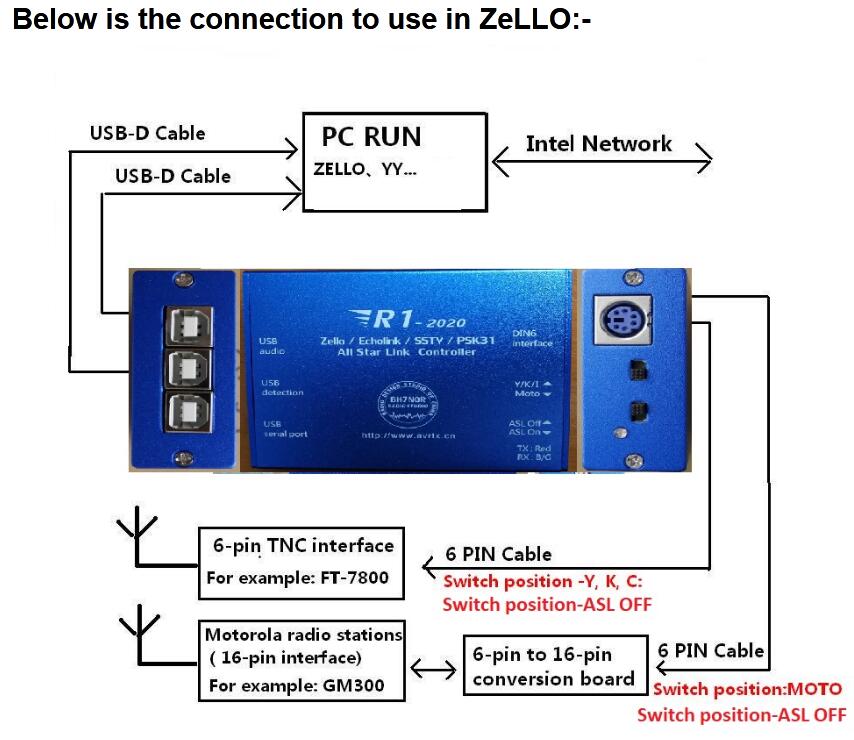

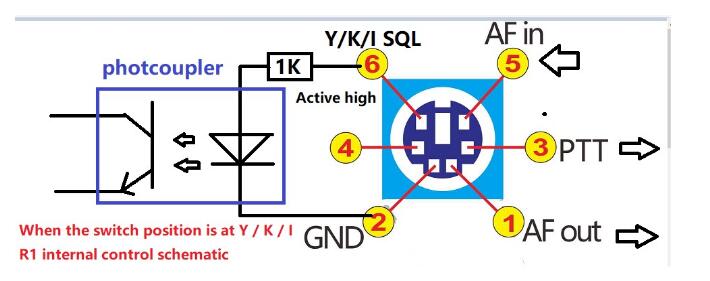

Интерфейс DIN 6:
Применение 6-pin кабеля. R1 для подключения YAESU / Kenwood / ICOM-radio;
Применение 6-pin кабеля и "6-pin-16 pin панель переключения". R1 подключение Motorola-radio;
Применение 6-pin кабеля и "6-pin-26 pin панель переключения". R1 подключение MotoTRBO-радио;
USB аудио:Usb-радиоинтерфейс, подключение к ПК или Raspberry Pi;

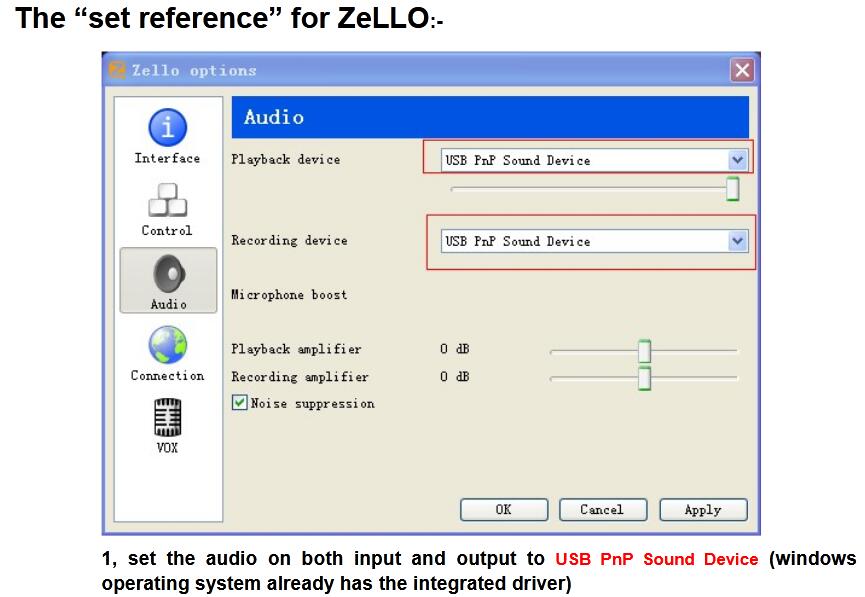

Обнаружение USB:USB мышь, Средняя кнопка обнаружения, Подключение к ПК при запуске ZELLO или YY...;

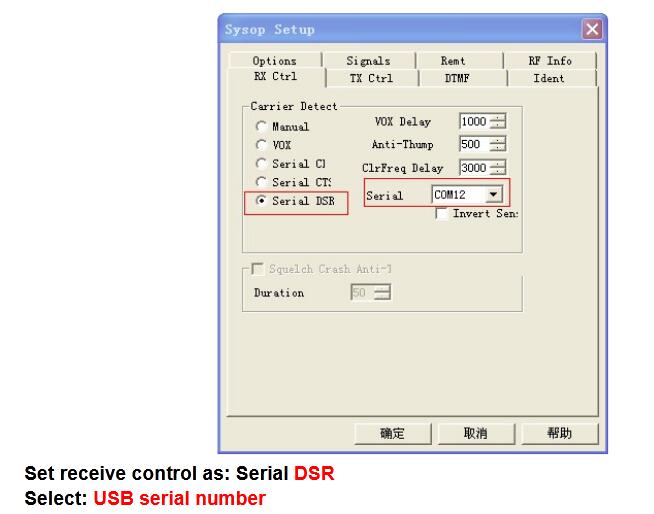

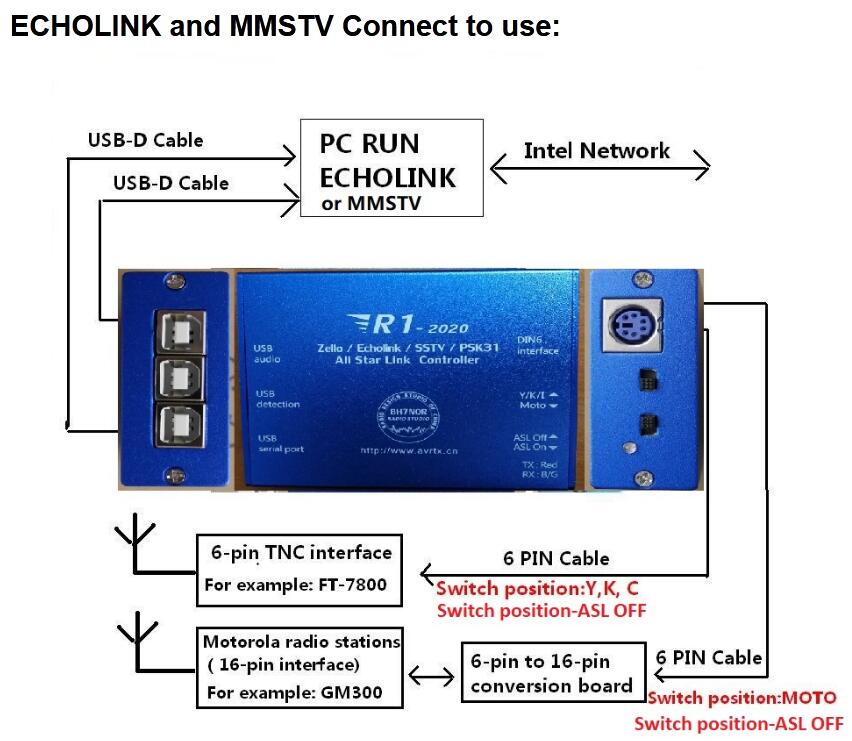

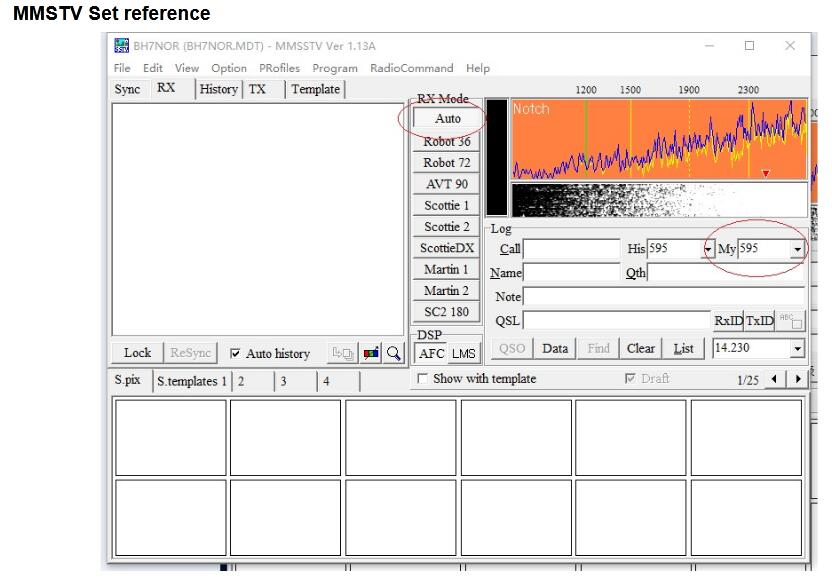

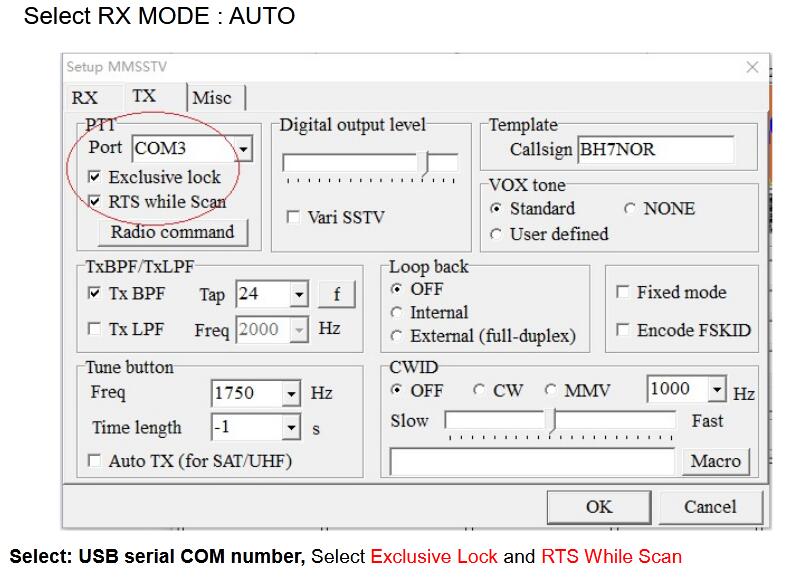

Последовательный порт USB:USB Последовательный порт, Подключение к ПК при запуске ECHOLINK / PSK31 / SSTV ...;
О контроллере squelch (SQL) включить, действительный или недействительный:
YAESU, Kenwood, ICOM radio inside, значение sql-сигнала на сопротивление должно быть меньше 10K (макс. 10K), тогда тест будет
Пропуск. Если sql-сигнал на значение сопротивления больше 10K (>10K) , то он не будет поддерживать.

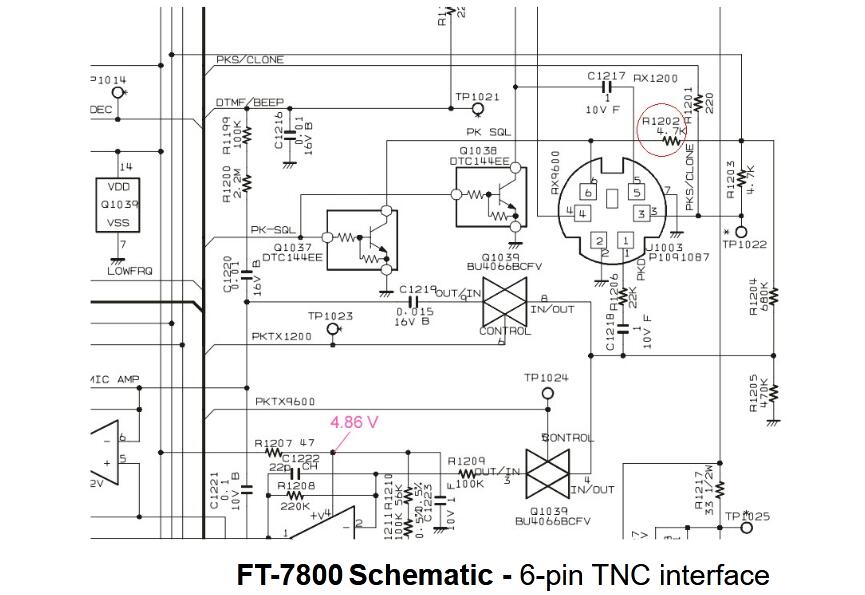

Использование на следующей схемы для YAESU FT-7800, SQL на сопротивление номер R1202 является 4,7 K, который поддерживается R1.

Когда резистор подключения вашего радио составляет 47K или 100K, Управление по стандарту SQL недопустимо. В том случае, если вы можете "сделай сам", Вы можете изменить шумоподавления соединение резистор до 4,7 K, и SQL действует после подключения к R1.

Примечание
3: о автомагнитоле YAESU, Kenwood, ICOM, поддерживает ли использование подключения, если вы не понимаете схему или вам нужно какое-либо подтверждение, пожалуйста, сделайте фотографии HD радиосхемы, отправленные мне для подтверждения, пожалуйста, отправьте схему на оба этих двух адреса электронной почты: bi7nor@yahoo.com и yupopp@163.com

DIY подключение к другим радиостанциям

PCB поддержка DIY Дата мая 23, 2020, все последующие версии Поддержка DIY

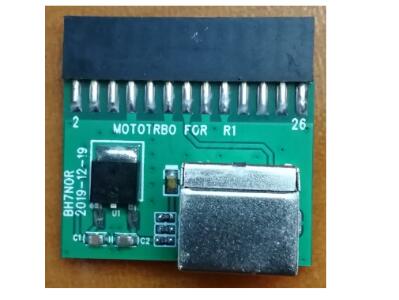

6-pin к 26-pin конверсионная плата (подключается к motoTRBO-26 контактным аксессуарам):

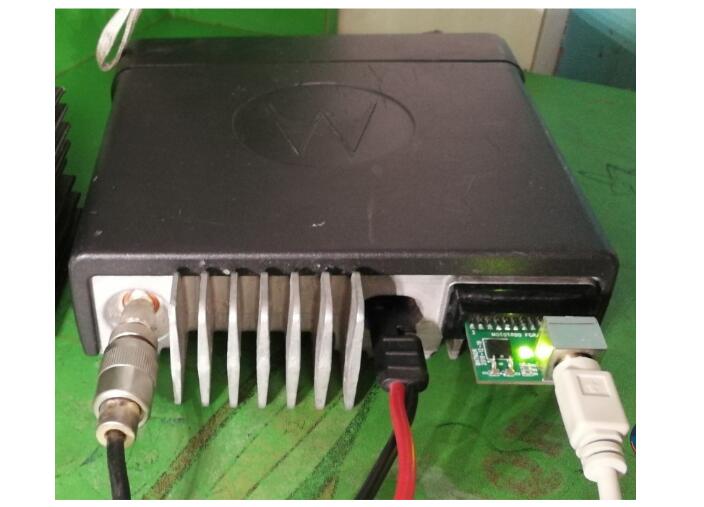

Ниже находится физическое соединение XPR4550:

Аксессуары настройки терминала CPS:
RX аудио Тип: фильтрованный скворч
Pin #17: Ext Mic PTT уровень действия:
Низкий Pin #21: PL/Talkgroup обнаруживает уровень действия: низкий

6-pin к 26-контактный панель переключения» совместим с большинством стандартов Лоснистой цены по прейскуранту завода-изготовителя радиоприемников с 26-контактный аксессуар разъем включая, но не ограничивать ниже моделей:
Серия XPR: XPR4300, XPR4350, XPR4380, XPR4500, XPR4550, XPR4580, XPR5350, XPR5550, XPR8300
Серия XiR: XiRM8200, XiRM8220, XiRM8228, XiRM8620, XiRM8628, XiRM8660, XiRM8668 серии DGM: DGM4100, DGM6100
Серия DM: DM3400, DM3401, DM3600, DM3601, DM4400, DM4401, DM4600, DM4601
Примечание
4: нет гарантии, что все версии могут использоваться нормально, пожалуйста, убедитесь, что версия радио соответствует вашему региону.

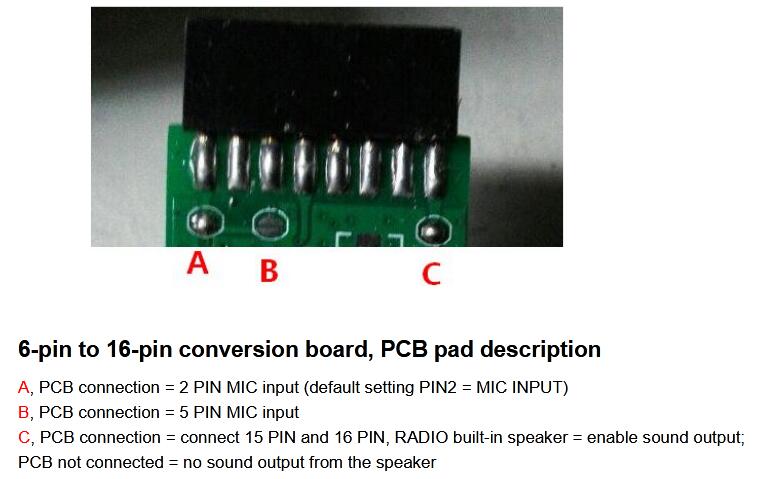

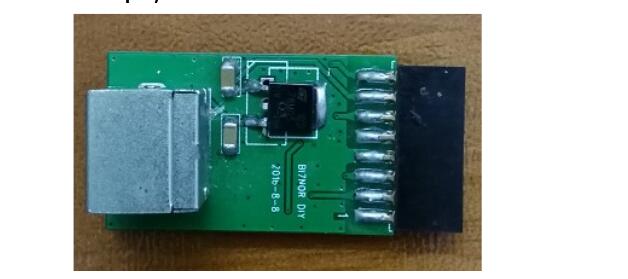

Ниже расположена иллюстрация, показывающая от 6-pin к 16-контактный диагностический панель переключения (аксессуар для того, чтобы быть подключен к Motorola-16 штырями):

Приведенные выше 6-pin к 16-контактный диагностический панель переключения, это для Motorola радио и для того, чтобы использовать для подключения на GM30, SM50, SM120, GM338, GM398, GM3688, GM950I

Настройка радио по умолчанию:
PIN2 = вход MIC, PIN3 = PTT, PIN7 = GND, PIN8 = SQL (уровень действия: низкий), PIN11 = AF OUT


Установка драйвера:
-Чип звуковой карты USB: Операционная система Windows имеет интегрированный драйвер; Следовательно, установка не требуется.
-Чип обнаружения среднего ключа USB mouse: Операционная система Windows также имеет интегрированный драйвер; Следовательно, установка драйвера не требуется. 
-Но вам нужно установить Последовательный драйвер USB, ссылка для скачивания приведена ниже:
http:/Wechat
http://www.wch-ic.com/search?t=all&q=CH340(CH341 драйвер совместим)

Примечание
5: Что касается этого блока R1 appliance box, пожалуйста, имейте в виду, что когда ПК перезапущен, это станет ненормальным. Сначала выключите/выключите радио источник питания, затем перезагрузите компьютер. Причина вышеуказанной проблемы связана с принципом управления вождением R1 и ПК. Пока нет решения этой проблемы.
Для получения дополнительной информации, если контроль R1 столкнулся с аномальностью после выключения ПК, пожалуйста, установите «выключение ПК = USB без источника питания» в BIOS ПК.

Настройки Allstarlink и Raspberry Pi system mirror URL для загрузки:
//allstarlink.org/
//hamvoip.org/
Raspberry Pi системные настройки Rx значение уровня голоса
2) Установите уровень голоса Rx (с помощью дисплея) диапазон значений: 000-999R1-2020, рекомендуемые значения: минимум 020 максимум 111 по умолчанию 050 фактическое значение подтверждено радиоиспытанием.

Подключение к использованию в YY: ( YY Доступно только в китайской упрощенной версии)

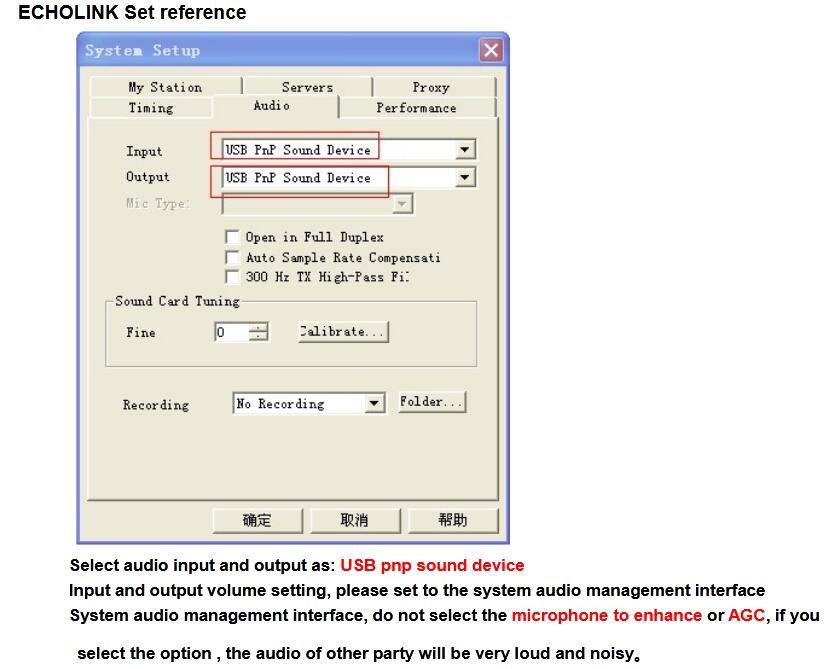

На канале YY Выберите вход микрофона и Выход динамика на «звуковое устройство USB PnP» на интерфейсе системы управления аудио, пожалуйста, не выбирайте повышение микрофона или AGC, если вы выберете вариант, звук других Вечерние

Шумно.

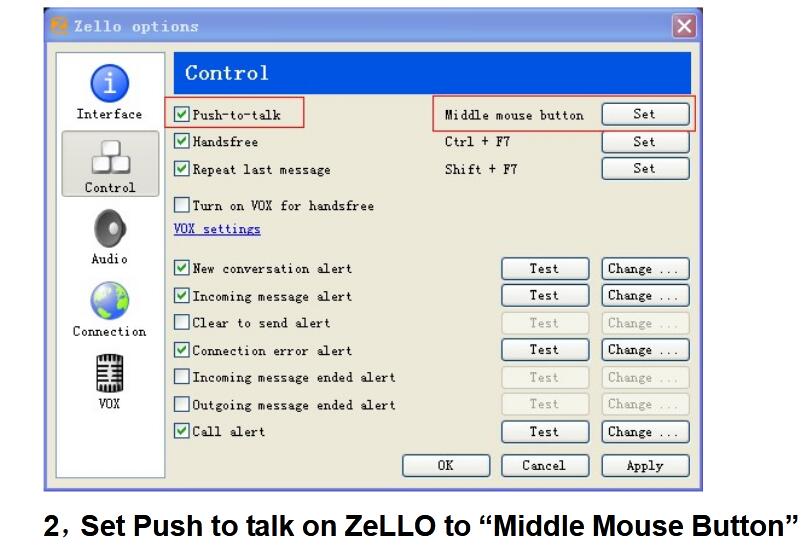

Если вы хотите установить внешнее радио, чтобы получить аудио, отправленное через сеть друг от друга, выберите нажатие мыши, чтобы говорить: Средняя кнопка (выбрана зеленая точка, И нажмите среднюю кнопку мыши). Внешняя радиопередача является внутренним контролем по умолчанию, ее не нужно устанавливать. Совет: функция управления средней кнопкой мыши должна быть предусмотрена для программного обеспечения YY. Чтобы избежать переадресации сетевых сообщений, другое программное обеспечение не может перекрывать/повторно использовать/переопределить среднюю кнопку мыши.
Последние два предложения-отключить функцию голосовой подсказки. Это для того, чтобы избежать пропуска триггера при общении.

Посылка:
-1 контроллер R1
-Кабель USB-D-2 шт.
-1x6 PIN кабель
-Конверсионная плата 6PIN-16PIN-1 шт.
(6PIN-16PIN или 6PIN-26PIN конверсионная плата, опционально, выберите один из двух)

Ручной URL загрузки: http:/avrtx.cn/

Примечание: пожалуйста, сообщите нам, какой тип IC ламп контролировать при заказе, спасибо.
