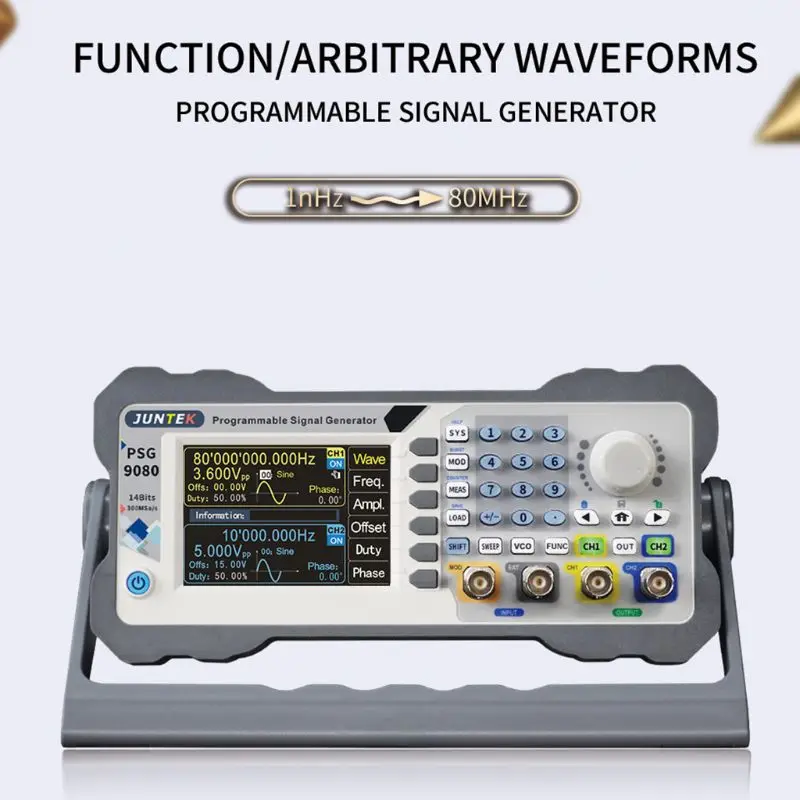

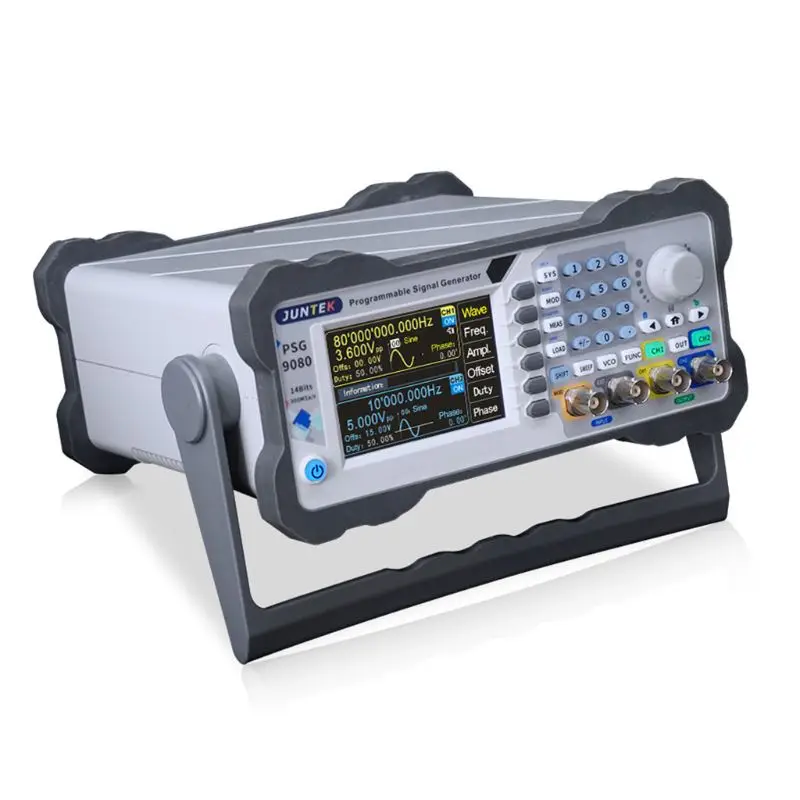

PSG9080 1nHz-80MHz двухканальный генератор сигналов программируемый произвольный волновой частотомер источник сигнала

Программируемая функция PSG9080/генератор сигналов произвольных волн может генерировать синусоидальные волны, квадратные волны, треугольные волны, импульсные волны, произвольные волны и многие другие формы волн. Диапазон частот до 80 МГц, с модуляцией, частотой подметания, функциями измерения и программирования частоты сигнала и т. д., выходным сигналом, амплитудой, фазой, рабочий цикл и частота могут отображаться одновременно. Эта серия обладает отличными амплитудно-частотными характеристиками, многофункциональными, высокопроизводительными, экономичными, портативными и другими характеристиками, предоставляя новый выбор для образования, исследований и разработок, производства, тестирование и другие отрасли. Инструмент изысканный на вид, красивый и оснащен 3,5 дюймовым цветным ЖК-дисплеем с высоким разрешением для создания нового визуального ощущения.

Особенности:

Программируемый выход: Тип выходного сигнала (например, Синусоидальная волна, прямоугольная волна, треугольная волна, произвольная волна и т. д.), время вывода и последовательность вывода могут быть свободно сформулированы для реализации автоматической работы.

Обновление прошивки в реальном времени: обновление прошивки можно обновлять в любое время, чтобы исправить ошибки или использовать для особых потребностей кастомизации. Нажмите соответствующую софт-клавишу, чтобы подтвердить вход в режим обновления, и выполните обновление прошивки одной кнопкой, подключив к программному обеспечению ПК.

Регулировка напряжения: частоту, амплитуду и рабочий цикл на выходе можно контролировать с помощью внешнего аналогового сигнала напряжения для достижения контролируемой напряжением частоты подметания, амплитуды подметания и цикла подметания, которые широко используются при промышленной отладке.

Функция модуляции: модулированные сигналы могут выводиться в одном или двух каналах. Модуляция: процесс добавления информации от источника сигнала к носителю, чтобы сделать ее пригодной для канальной передачи. Это технология, которая заставляет волну носителя меняться с сигналом.

Высокая Частота дискретизации: частота дискретизации до 300 Мвыб/с может получить больше данных о форме волны за единицу времени, тем самым делая отображаемую форму волны более точной.

Персональный Цвет: в целях удовлетворения персонализированных потребностей клиентов предусмотрены четыре цветовые схемы для системы. Вы можете использовать числовые клавиши и ручку для выбора желаемого цвета системы, нажмите мягкую клавишу save для сохранения выбранного цвета.

Эквивалентная производительность, двухканальный выход: одновременно можно выводить одинаковые или разные функциональные сигналы или сигналы произвольной формы сигнала; Все параметры можно настроить самостоятельно, фазовая разница между двумя каналами непрерывно регулируется от 0 до 359,9 градусов; Частота сигнала может быть до 80 МГц, И выходной сигнал может быть в пределах 1 МГц до 25 в pp.

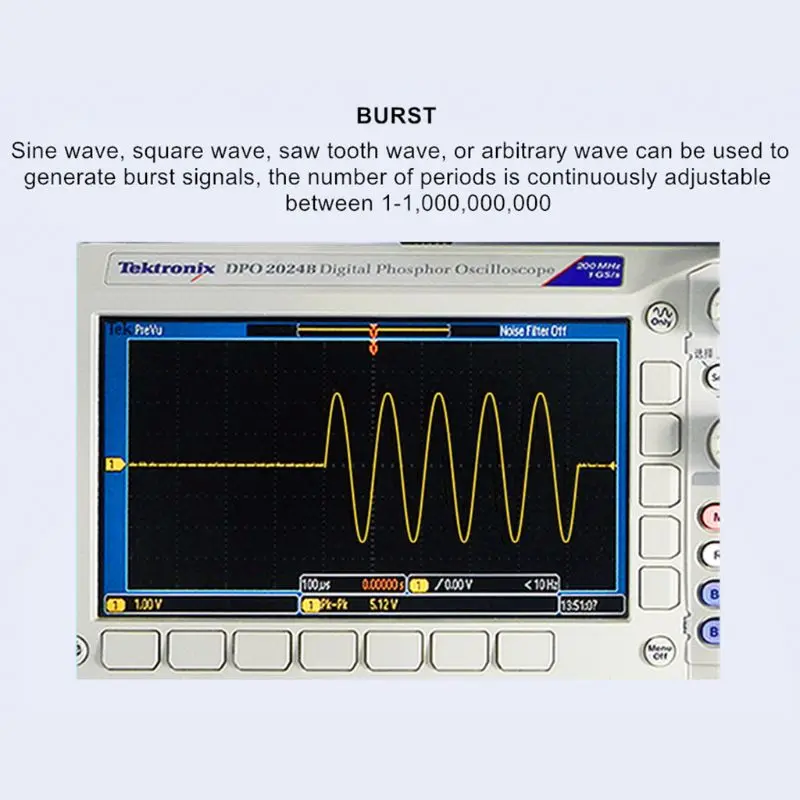

Функция взрыва: Синусоидальная волна, квадратная волна, зубная волна пилы или произвольная волна могут использоваться для генерации сигналов взрыва, количество периодов непрерывно регулируется в диапазоне 1-1000000000.

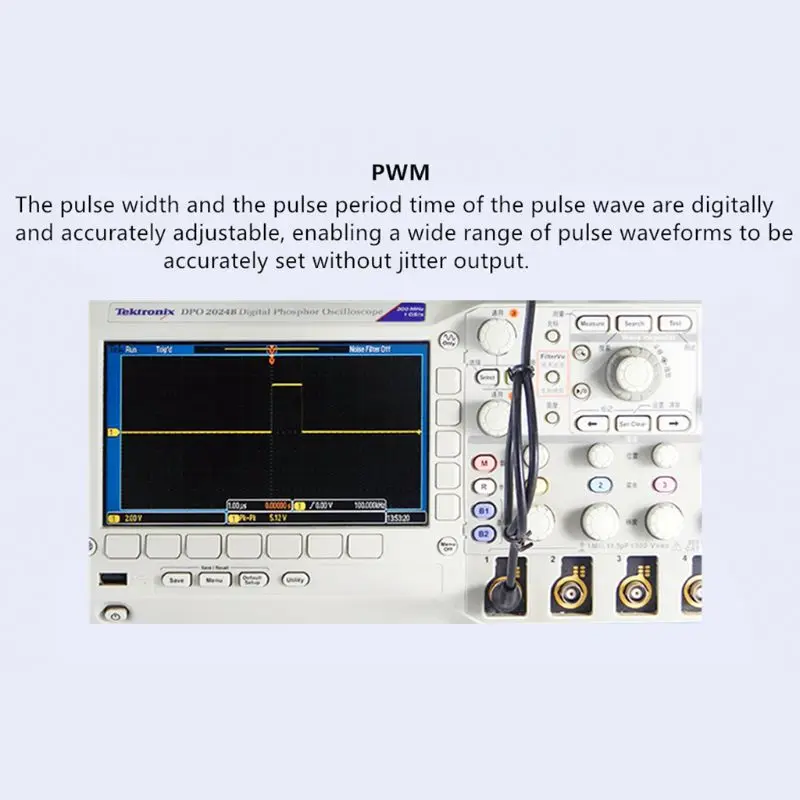

Ширину импульса можно точно отрегулировать: ширина импульса и время импульсного периода импульсной волны регулируются в цифровом виде и точно, что позволяет точно установить широкий диапазон импульсных волн без дрожания.

Может рисовать произвольную форму волны: Программное обеспечение ПК и протокол связи предоставляются бесплатно, произвольные формы s можно рисовать с помощью программного обеспечения ПК; С помощью протокола связи может быть вторичное Программирование разработки; все функции прибора можно управлять с помощью программного обеспечения ПК (Инструмент также может быть завершен все операции без подключения к компьютеру.)

Характеристики:

Материал: ABS

Цвет: серый

Модель: PSG9080

Канал: 2

Максимальная частота синусоидальной волны: 80 МГц

Частота дискретизации: 300 Мвыб./с

Характеристики формы волны:

Длина волны: 8192 точек/канал

Разрешение по вертикали волны: 14 бит

Тип формы волны: Синусоидальная волна, квадратная волна, импульсная волна (рабочий цикл, ширина импульса и время цикла могут быть точно установлены), треугольная волна, восходящая пила-зубная волна, падающая пила-зубная волна, КМОП-волна, уровень постоянного тока, полуволна, полная волна, положительная Шаговая волна, обратная Шаговая волна, экспоненциальный рост, Экспоненциальное падение, импульсная волна Lorentz, Мути-звуковая волна, случайная шумовая волна, трапециевидная импульсная волна, импульсная волна раковины, Амплитудная модуляционная Форма волны, форма волны с частотной модуляцией и 99 групп определяемых пользователем форм волн

Частотные характеристики:

Диапазон синусоидальных волн: 1nHz-80MHz

Частотный диапазон прямоугольных волн: 1 нхз-30 МГц

Частотный диапазон треугольной волны: 1 нхз-50 МГц

Диапазон частот импульсных волн: 1 нхз-30 МГц

Частотный диапазон цифровой волны TTL: 1 нхз-20 МГц

Диапазон произвольных волн: 1 нхз-50 МГц

Диапазон регулировки ширины импульса: 5nS ~ 4S

Диапазон регулировки импульсного периода: 10 нс ~ 40 с

Частотное минимальное разрешение: 1нгц

Точность частоты: ± 5ppm от 0 до 50 ℃

Стабильность частоты: ± 3ppm в 1 год

Спектральная чистота синусоидальной волны:

Общее гармоническое искажение: ≤ 0.5%(@ 1 кГц, 5Vpp)

Характеристики сигнала:

Квадратная волна:

Время подъема/падения края: ≤ 10nS

Перестрелка: ≤ 10%

Асимметрия: ≤ 0.1%

Рампа и треугольная волна:

Линейность: ≤ 1% (менее 1 МГц)

Асимметрия: ≤ 1% (менее 1 МГц)

Импульсная волна:

Ширина пульса: 5nS ~ 4S

Период пульса: 10 нс ~ 40 с

Рабочий цикл: 0.01%-99.99%

Поднимающийся/спадающий край: ≤ 10 нс

Перестрелка: ≤ 10%

Произвольная волна:

Длина волны: 8192 точек (8 тыс. точек)

Вертикальное разрешение: 14 бит

Минимальное время подъема/падения: ≤ 10 нс

Перестрелка: ≤ 10%

Произвольная форма энергонезависимого хранилища: 99

Выходные характеристики:

Амплитуда:

Диапазон амплитуды: частота ≤ 1 мhz-2 мвпп ~ 25 В

1 МГц ≤ частота <11 мгц-2мвпп ~ 10 В

11 МГц ≤ частота <60 МГц-2 мвпп ~ 5 В

60 МГц ≤ частота <80 МГц-2 мвпп ~ 3,6 В

Разрешение амплитуды: 1 мвпп

Стабильность амплитуды: ± 1% ± 1 мвпп (@ 1 кГц, >10 мвпп)

Амплитудная Плоскостность: ± 1% (0,1 дБ)<10 МГц

± 2% (0.2дб)<10 МГц ~ 50 МГц

± 10% (0,9 дБ)<50 МГц ~ 70 МГц

± 20% (1,9дб)<70 МГц ~ 80 МГц

Смещение постоянного тока:

Диапазон регулировки смещения:-9,99 в-12,00 в

Разрешение смещения: 0,01 в

Фазовые характеристики:

Диапазон регулировки фазы: 0 °-359,9 °

Разрешение фазы: 0,1 °

Выход сигнала:

Выходное сопротивление: 50Ω (номинальное)

Защита: Защита от короткого замыкания

Характеристики модуляции:

Тип модуляции: AM, FM, PM, ASK, FSK, PSK, PWM

AM:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Модулированная волна: Синусоидальная волна, квадратная волна, зубчатая волна, шумовая волна, произвольная волна

Глубина модуляции: от 0% до 200%

Частота модуляции: от 1 МГц до 1 МГц

FM:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Модулированная волна: Синусоидальная волна, квадратная волна, зубчатая волна, шумовая волна, произвольная волна

Частота модуляции: от 1 МГц до 1 МГц

Отклонение частоты: от 0,1 Гц до 10 кГц

PM:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Модулированная волна: Синусоидальная волна, квадратная волна, зубчатая волна, шумовая волна, произвольная волна

Отклонение фазы: от 0 до 360 °

Частота модуляции: от 1 МГц до 1 МГц

Спросите:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Полярность: положительная и отрицательная

Частота: от 1 МГц до 1 МГц

Амплитуда спроса: от 0% до 200%

FSK:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Модулированная волна: 50% импульсная волна рабочего цикла

Полярность: положительная и отрицательная

Частота: от 1 МГц до 1 МГц

Скачок частоты: от 0,1 Гц до 80 МГц

PSK:

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Источник модуляции: внутренний/внешний

Полярность: положительная и отрицательная

Частота: от 1 МГц до 1 МГц

Фаза PSK: от 0 до 360 °

ШИМ:

Несущая волна: Импульсная волна

Инверсия волны: Регулярный и обратный

Период импульса: от 0,01 до 40 с

Ширина импульса: 0,001мкс до 4S

Взрыв:

Холостой ход: нулевое положение, положительный максимум, отрицательный максимум

Режим: одиночный, автоматический

Источник запуска: ручной burst, CH2 burst, внешний burst (AC), внешний burst (DC)

Количество пульсов: 1-1000000000

Функция измерения и счета:

Режим измерения:

Функция измерения: частота, положительная и отрицательная ширина импульса, период, рабочий цикл

Способ соединения: DC, AC

Время ворот: 0,001 S-10,000 S

Режим измерения: низкая частота, высокая частота

Диапазон измерения частоты: 1 Гц ~ 100 МГц

Диапазон амплитуды входного сигнала: 2Vpp ~ 20Vpp

Измерение периода: 10nS ~ 4S

Ширина пульса: 4S

Диапазон измерения рабочего цикла: 0.01% ~ 99.99%

Режим счетчика:

Диапазон счетчика: 0-4294967295

Метод соединения: муфта постоянного и переменного тока

Метод счета: ручной

Входные Характеристики внешней модуляции:

Диапазон амплитуды входного сигнала: 0 ~ 3Vpp

Диапазон частот входного сигнала: постоянный ток ~ 200 кГц

Характеристики сканирования:

Канал развертки: CH1 или CH2

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Функция развертки: Частота развертки, амплитуда развертки, режим развертки

Режим развертки: линейный, логарифмический

Направление развертки: увеличение, уменьшение, круглая поездка

Частота начала/конца: Соответствует верхним и нижним пределам соответствующей несущей частоты

Амплитуда начала/конца: Соответствует верхнему и нижнему пределам соответствующей амплитуды носителя

Старт/конец рабочего цикла: соответствует верхним и нижним пределам соответствующего рабочего цикла перевозчика

Время развертки: 0,01 S-640S

Характеристики управления напряжением:

Канал управления напряжением: CH1 или CH2

Несущая волна: Синусоидальная волна, квадратная волна, зубчатая волна, произвольная волна (за исключением постоянного тока)

Функция управления напряжением: контроль частоты, амплитудный контроль и контроль рабочего цикла

Режим развертки: линейный, логарифмический

Частота начала/конца: Соответствует верхним и нижним пределам соответствующей несущей частоты

Амплитуда начала/конца: Соответствует верхнему и нижнему пределам соответствующей амплитуды носителя

Старт/конец рабочего цикла: соответствует верхним и нижним пределам соответствующего рабочего цикла перевозчика

Диапазон напряжения: 0 В-5 В, начальная и конечная точки можно установить произвольно

Характеристики программирования:

Режим работы: отладка, нормальный

Хранение: P00-P19

Номер программирования: 00-99

Время программирования: время программирования одного серийного номера 0-99 с

Характеристики:

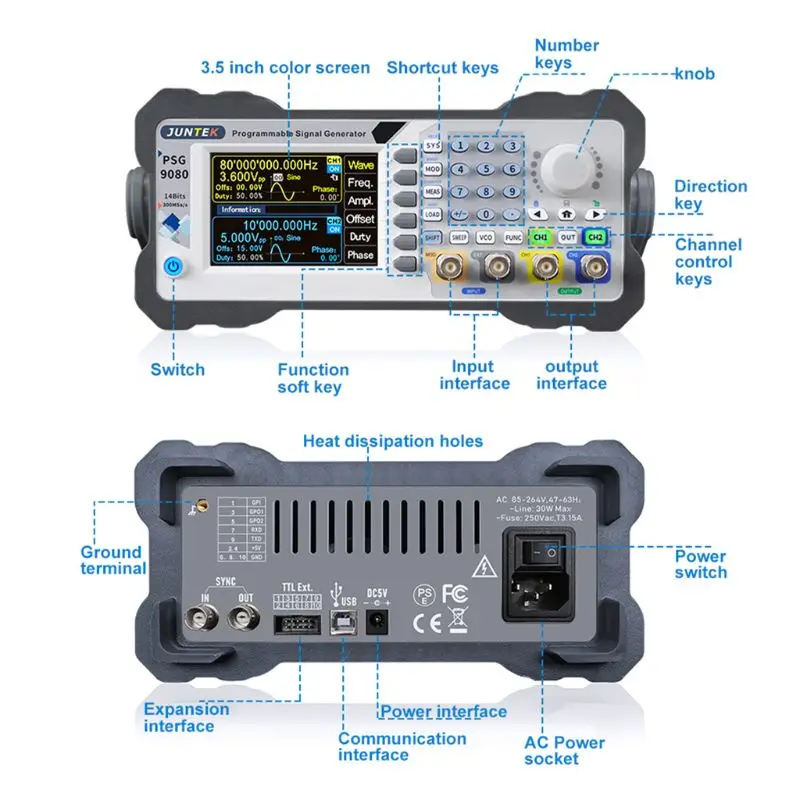

Дисплей:

Экран: цветной ЖК-дисплей TFT 3,5 дюйма

Разрешение: 320*480

Цвет: 64K настоящий цвет

Хранение и загрузка:

Количество: 100 групп

Расположение: от 00 до 99 (данные о месте хранения 00 загружаются по умолчанию)

Интерфейс:

Метод интерфейса: USB к последовательному интерфейсу

Интерфейс расширения: последовательный порт с режимом TTL уровня, удобный для вторичной разработки

Скорость передачи данных: Стандартная 115200 бит/с

Протокол: с помощью командной строки протокол открыт

Мощность:

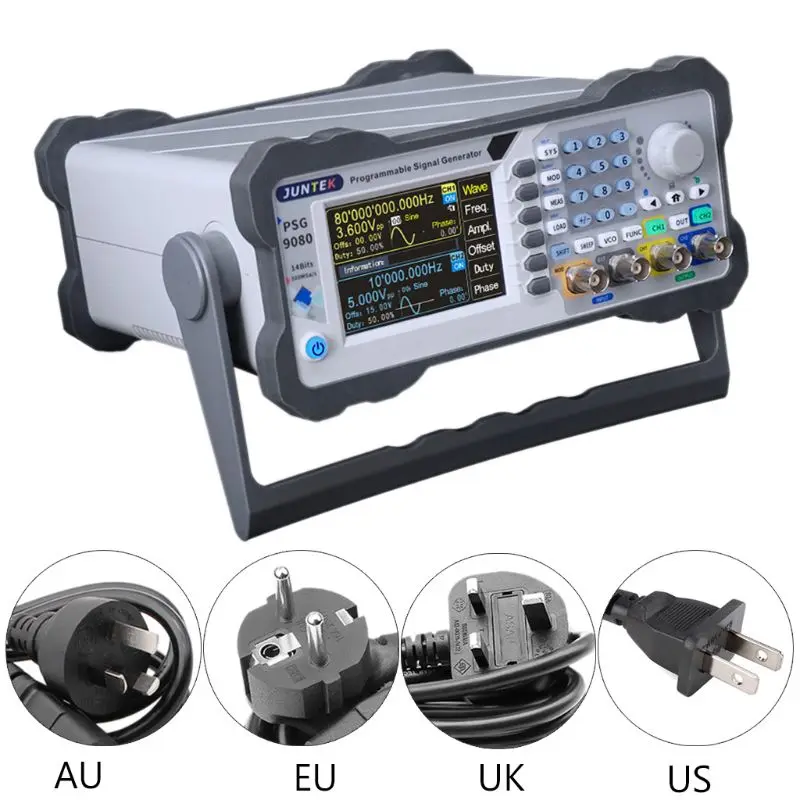

Питание переменного тока: Напряжение питания: 85 В-264 в, 47-63 Гц

Потребляемая мощность: менее 30 Вт

Предохранитель: 250VAC,T3.15A

Питание постоянного тока: напряжение питания/ток: 5 в пост. Тока ± 0,5 В 3 А

Окружающая среда:

Температура: 0 ~ 40 ℃

Влажность: Влажность <80%

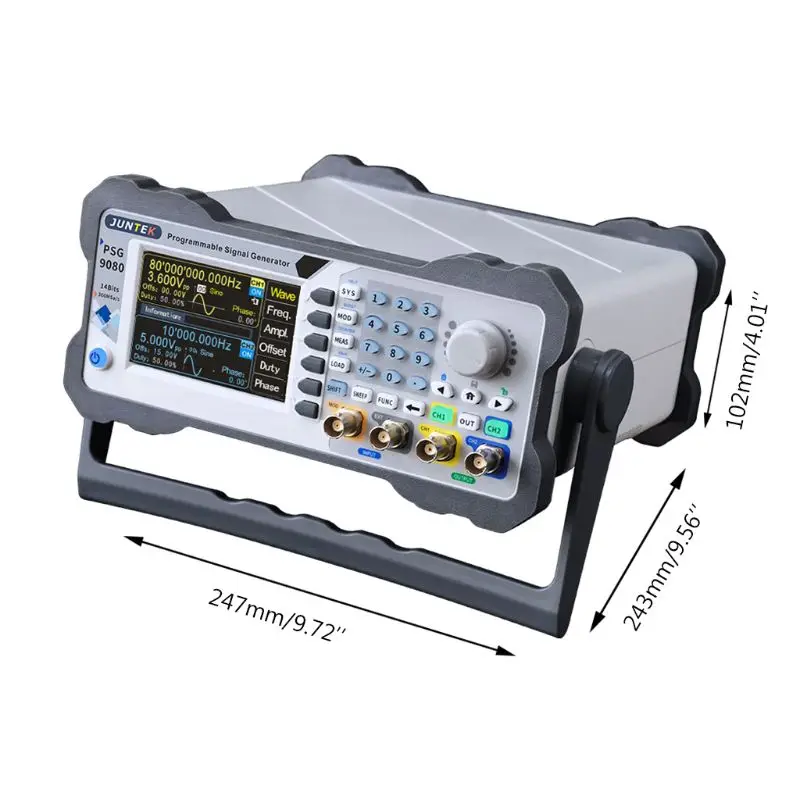

Размер товара: 247*243*102 мм/9,7*9,6 * дюйма

Вес изделия: 1030 г

Посылка: 425*275*215 мм/16,7*10,8 * 8.5in

Вес посылка: 1985 г

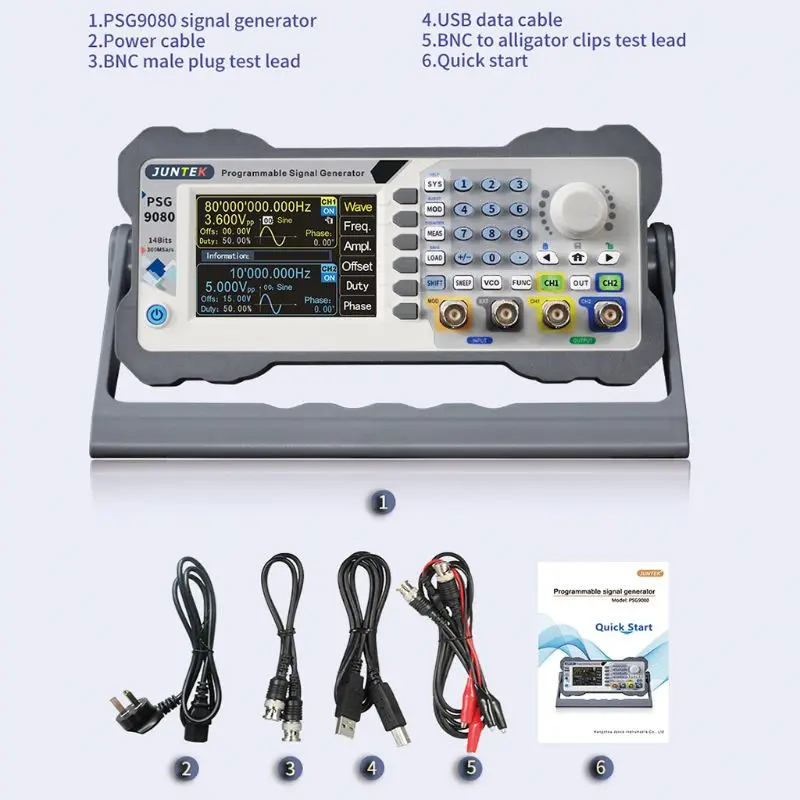

Комплектация:

1 * генератор сигналов

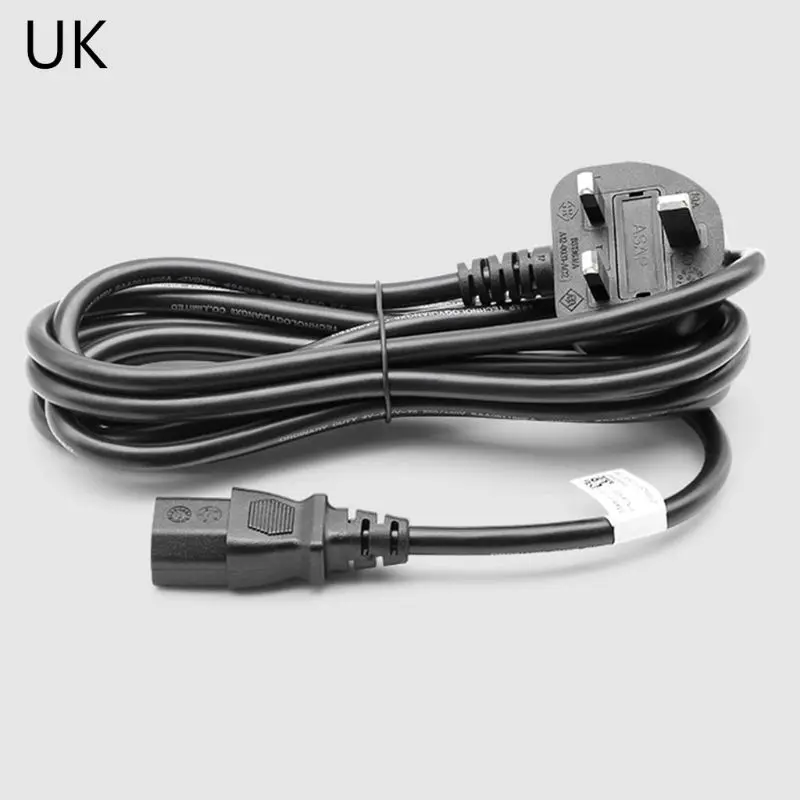

1 * кабель питания

1 * Адаптер питания

1 * BNC штекер Тестовый провод

1 * USB-кабель для передачи данных

1 * BNC к зажимам типа крокодил тестовый провод

1 * Руководство пользователя
