Лягушка звуковой комплект Ultimate V3 версия приемопередатчик непрерывного действия

Лягушка звуковой комплект Ultimate V3 версия приемопередатчик непрерывного действия

Тип 1: детали должны быть сварены самостоятельно (без корпуса)

Примечание: трубка с полевым эффектом MOS 2N7000 в комплекте должна быть паяна в качестве последнего компонента. Для предотвращения электростатического пробоя, 2N7000 должны быть отключены от паяльника питания и пайки с отходящим теплом.

В комплект не входит Кнопка питания гарнитуры антенны.
Краткое введение
Это очень компактный и простой 40 м) длина ремешка с малой мощностью постоянного амплитуда телеграф трансивер, работает от 9V квадратная батарея. Когда передача относительно хорошая, она может общаться с любительскими радиостанциями в соседних провинциях в течение сотен километров.

Эта схема была впервые разработана зарубежными странами, с стабильной частотой, хорошей селективностью, высокой чувствительностью приема и сильной читаемостью кодов. Его можно использовать в качестве практичного устройства для радио-энтузиастов для CW связи!

Основные индикаторы
Источник питания: 9 В-14 В постоянного тока
Антенна: 50 Ом, несимметричная
Получить ток покоя: 12mA 9V
Мощность передачи: 12 В/3 Вт, 9 В/2 Вт
Частотный диапазон: передача локального осциллятора 7,023 МГц, получение локального осциллятора 7,023-7,026 МГц (кристаллический осциллятор 7,023 МГц)
Режим работы: CW

Принцип цепи
Ядро принимающей части является NE602. Сигнал от антенны проходит через кристаллический фильтр и потенциометр аттенюатора, а затем входит в миксер. Схема осциллятора колеблется на приемной частоте. После смешивания двух сигналов, они напрямую передаются SSB/CW сигнал преобразуется в аудио частоту, а аудиовыход от NE602 отправляется LM386 для усиления, тем самым завершая весь процесс. Поэтому приемник, который непосредственно соединяет радиочастотный сигнал в аудио, называется «приемником постоянного тока».
Передающая часть использует осциллирующую цепь ne602, а затем использует 9018 в качестве буфера и усиления, а 9018 также используется в качестве передающего ключа для управления переключением цепи трансивера и сигнала. Заключительный этап-это усилитель класса C, состоящий из D882, а усиленный высокочастотный сигнал проходит через LPF подключает антенну после фильтрации.

Выбор компонентов
Увеличение 9018 составляет около 130, а увеличение D882-около 200. L4-высокочастотная катушка дросселя. Используйте эмалированную проволоку 0,51 мм на ферритовом шарике (черный) FT37-43 (американское магнитное кольцо) для ветра 11 витков, около 20 см (фиксированная Индуктивность на рынке также может быть использована d вместо), индуктивность составляет около 20 мм. L5-высокочастотный индуктор фильтра. Используйте эмалированный провод 0,51 мм или сетевой провод, чтобы ветер 16 включал магнитное кольцо железного порошка (красный) T37-2 (американское магнитное кольцо), около 25 см, и индуктивность составляет около 1 мм. Другие индукции: 1mH-это фиксированная индуктивность цветного кольца, а 100mH-цилиндрическая фиксированная индуктивность с черной термоусадочной трубкой. Все конденсаторы менее 1000pF являются высокочастотных, керамика, 0,47 мкФ конденсаторы, монолитные конденсаторы, конденсаторы, больше, чем 1 мкФ, алюминиевый электролитический конденсатор, и все резисторы 1/4W 5% фиксированный резистор.

Инструкции
Поскольку эта машина является простым трансивером прямого преобразования частоты, ее анти-помехи и селективность нельзя сравнить с супергетеродинным приемником, таким образом, антенна должна быть использована не менее полуволнового дипола полной длины, в противном случае эффект связи будет плохим. Выберите время с относительно небольшими помехами и хорошим распределением для экспериментов по общению. Лучше всего договориться с другом для общения. Расстояние связи составляет около 150-300 км, и чем больше расстояние зависит от среды распространения и рабочих навыков оператора. Если помехи передачи относительно большие, Используйте потенциометр регулировки усиления 5K для ослабления сигнала, который может возникнуть из помех трансляции. Этот потенциометр затухания очень важен. Если вы тщательно настроите его, вы получите неожиданные результаты. Когда передача хорошая, используйте эту машину и коммерческое коротковолновое радио FT80C для сравнения и получения того же сигнала с удаленного места, эффект этой машины в основном такой же, как у коммерческой машины, что является неожиданным.

Конечная версия V3 «лягушки» была тщательно настроена и модернизирована после долгосрочной проверки. Детали изменений перечислены ниже.
1. Электрический ключевой интерфейс, правый канал изменен на свободный, чтобы быть совместимым с электрическим ключевым интерфейсом.
2. Добавьте двухцветный индикатор светильник для передачи и приема, что удобно для своевременное решение неисправностей.
3. Измените структуру изолирующего переключателя, чтобы устранить ударный шум передачи и приема «Kaka», И в то же время решить проблему, что высокочастотные переключатели легко повреждены ударом и не легко купить, и предлагается удобное решение.
4. Интерфейс электропитания и интерфейс антенны использовать более дорогой метод интерфейса, которая намного прочней по сравнению с белый 2,54 простой интерфейс, а также предотвращает интерфейс от протекания меди для сжигания схема.
5. Монтажная плата добавляется с заземляющей полосой, которая легче отлаживать и соответствовать корпусу.
6. Оптимизируйте цепь передачи и Увеличьте мощность передачи до 3 Вт (блок питания 12 В).

Для сварки этого набора требуется определенная основа электронной технологии. Он может распознавать компоненты и сварку. В основном, устройство входа не нужно отлаживать. До тех пор, пока он будет собран тщательно в соответствии с инструкциями по набору, он будет успешным.

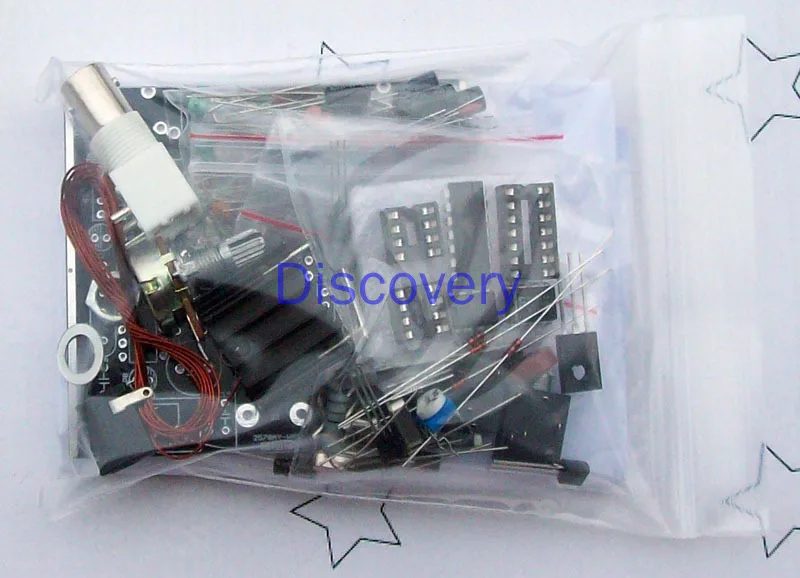

Этот комплект поставляется в качестве свободной части.

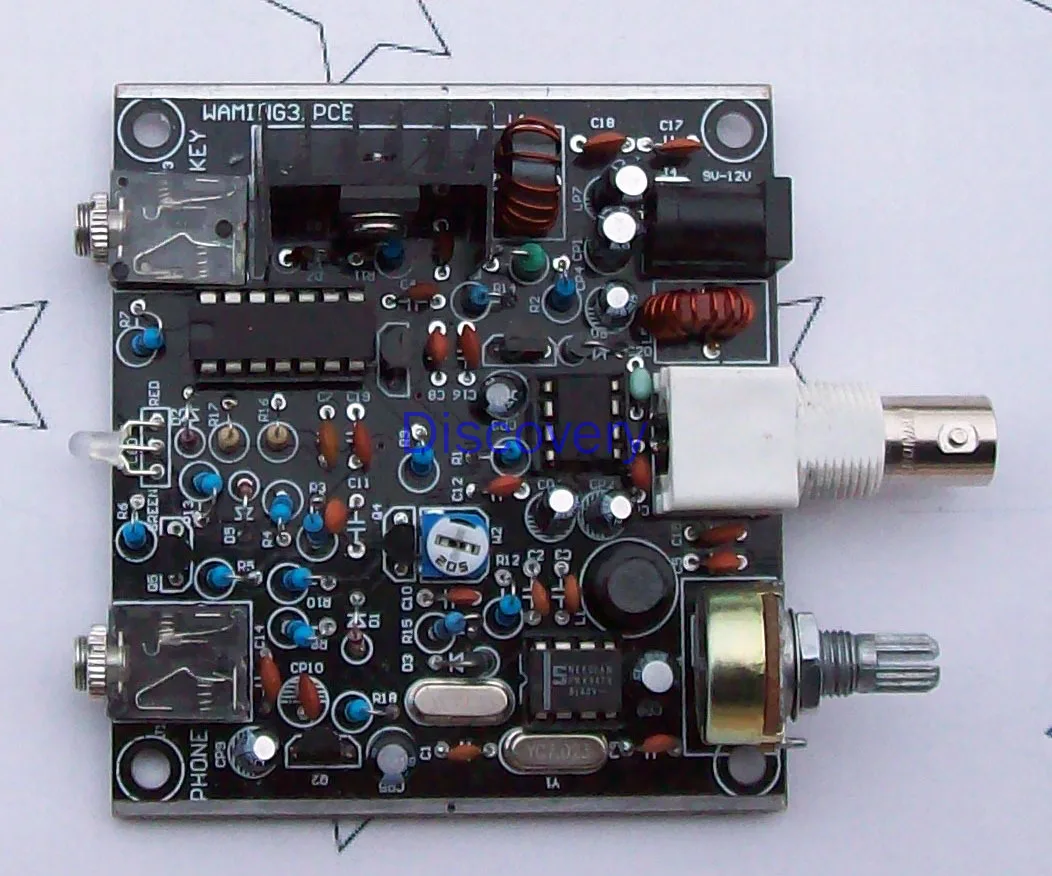

Изображение готового продукта после сварки:

'
