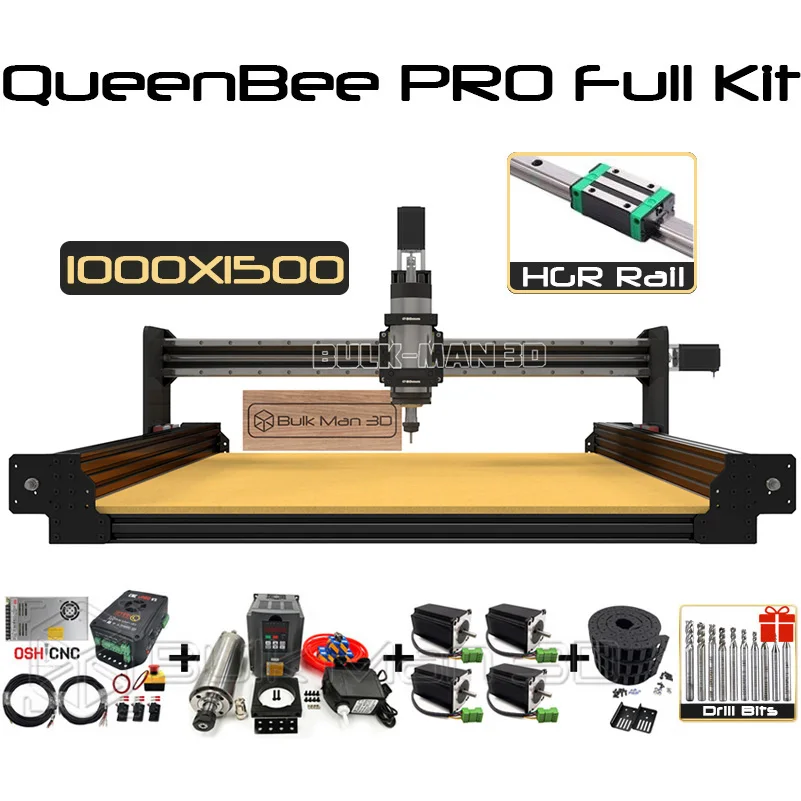

QueenBee PRO фрезерный станок с ЧПУ полный комплект

Объемный человек 3DQueenBee PROСтанок с ЧПУ является линейным рельсом, основанным на очень популярном станке с ЧПУ WorkBee.

Это суперэффективная улучшенная версия, высокожесткий и Высокоточный гравер с ЧПУ, который очень популярен среди наших клиентов.

Комплект QueenBee Pro Full-это комплект для самостоятельной сборки и поставляется со всем необходимым для строительства вашего станка с ЧПУ. Другие детали, которые необходимы Вам для выполнения вашей «первой резки»:

Плинтус

Концевые фрезы

Шнур питания и

Программное обеспечение

Это QueenBee из черного алюминиевого прессования, вам может понравитьсяСеребристыйЦвет:

https:/item/1005001700650842.html

Посылка

QueenBee PROМеханический комплект

4 x Nema23 (2.45N.m) шаговые двигатели

Система цепей для кабеля

Комплект шпинделя (опционально)

Комплект контроллера с проводным кабелем (опционально)

XPROV5 GRBL(Очень рекомендую)

Высокая сила тока GRBL

Производитель щит GRBL

UC300 Mach3

NVUM Mach3

STB5100 Mach3

Все штранг-прессования M5, по мере необходимости

QueenBee PRO

Компания Bulk-Man 3D является крупнейшим оптовым продавцом запчастей с ЧПУ с открытым исходным кодом по всему миру. Производя или поставляя детали непосредственно с завода, мы устраняем «среднего человека», и при этом, мы можем предоставить лучшую оптовую цену прямо для общественности!

Старая проблема гибкого трубопровода в X-Z оси на WorkBee CNC была общей темой при рассмотрении обновлений для машины. Основным решением для людей стала замена v-образных колес линейными рельсами для повышения общей жесткости и точности, а также для уменьшения болтовни при работе с металлами.

Устраняя среднего человека, мы можем предоставить конечному пользователю линейную рельсовую машину, которую они хотят, по лучшей оптовой цене.

Каковы линейные рельсы и подшипники?

Линейные рельсы состоят из двух частей, рельса и подшипника.
Рельс является точной обработанной усиленной стальной сборкой, которая имеет двойные параллельные треки для направления подшипника (также известный как ролик) вдоль.

При соединении рельса с подшипником вы достигаете низкого трения и высокой жесткости линейного движения для нагрузок от 1 кг до тысячи килограммов.

Почему используются линейные рельсы?

Возможность

Совместимый материал для резки/фрезерования/гравировки:Алюминий/твердая древесина/мягкая древесина/дуб/оргстекло/Delrin / HDPE/пена.

Работоспособные размеры (мм):

Размер оправы

Ось X

Ось Y

Ось Z

500х500мм

Около 340 мм

Приблизительно 255 мм

Прибл. 140 мм

500x750мм

Около 340 мм

Прибл. 505 мм

Прибл. 140 мм

750x750мм

Приблизительно 590 мм

Прибл. 505 мм

Прибл. 140 мм

750x1000мм

Приблизительно 590 мм

Около 755 мм

Прибл. 140 мм

1000x1000мм

Около 840 мм

Около 755 мм

Прибл. 140 мм

1000x1500мм

Около 840 мм

Прибл. 1255 мм

Прибл. 140 мм

1500х1500мм

Прибл. 1340 мм

Прибл. 1255 мм

Прибл. 140 мм

Особенности «queenbee PRO'

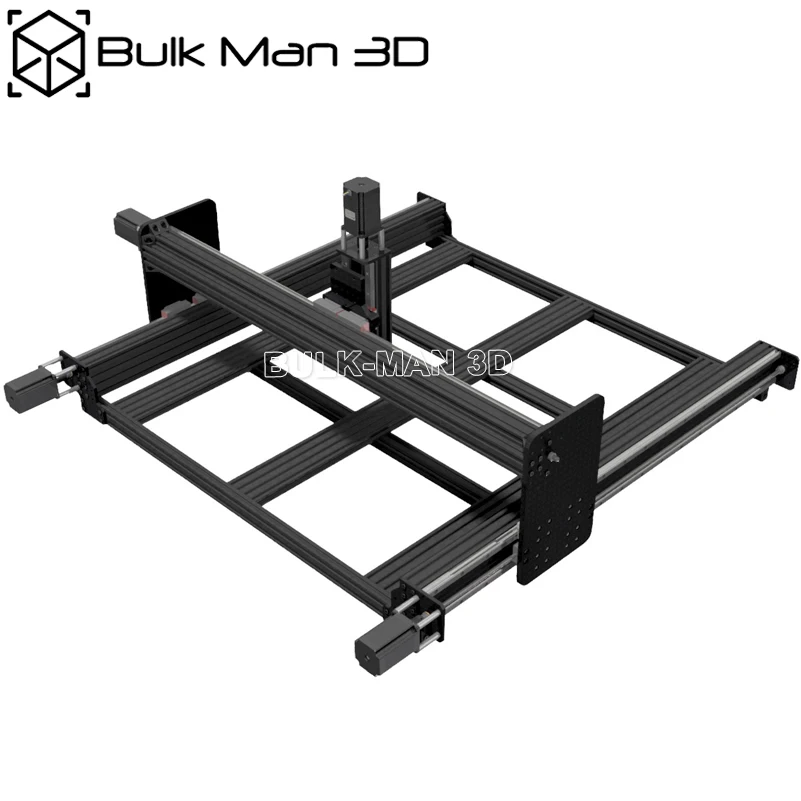

Модернизированная конструкция для всех осей. Новые пластины имеют множество ключевых функций, в том числе;

● Увеличение рабочей высоты

● Обеспечение решения для линейного движения рельсов

● Правильное выравнивание свинцового винта системы движения

● Анодированные более толстые пластины

● Дополнительные варианты крепления для увеличения общей жесткости

● Более продуманный дизайн позволяет легко корректировать детали после сборки

Высококачественные точные линейные рельсы для всего движения оси.

Модернизированный специализированный блок гаек.

Уменьшает почти все X-Z оси «flex' с усиленными линейными рельсами и дополнительными креплениями.

Некоторые обновления оригинального дизайна включают в себя:

Стойки для ACME блок для гайки.

●Конструкция X и Z позволяет легко регулировать ACME блок для гайки после установки.

Если вы собрали станок с ЧПУ, вы знаете, что нет ничего более разочаровывающего, тогда необходимо демонтаж детали, чтобы вы могли настроить один компонент. Наш новый дизайн сработал, чтобы сделать корректировки легко даже после сборки.

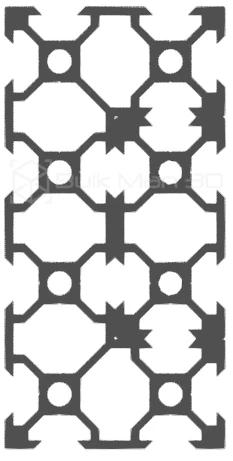

●Штранг-прессование вставляется внутри c-балок оси Y, что делает ось более сильной.

Пустое пространство внутри C-Beam было заполнено, чтобы сделать Супер жесткий профиль true 8040.

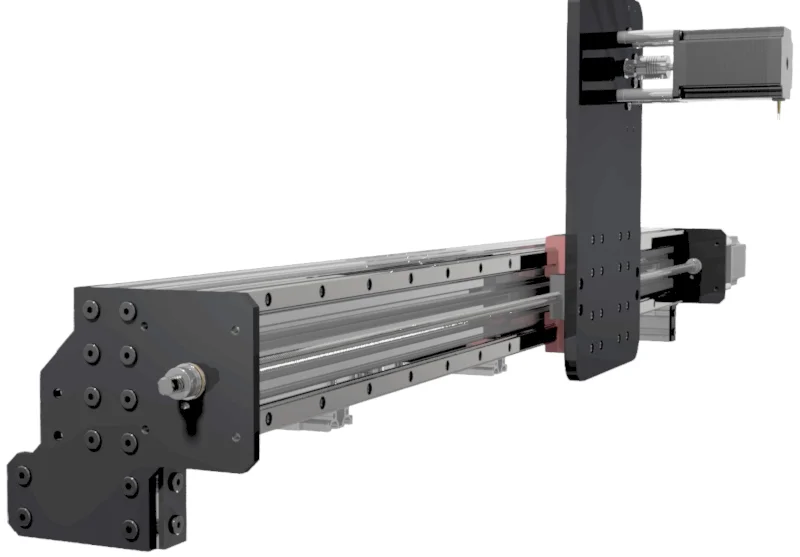

●Торцевые пластины оси Y были переработаны, чтобы повысить жесткость оси Y, а также правильно выровнять свинцовый винт для новых рельсов HGR.

С рельсами и подшипниками HGR расстояние между козлами дальше от экструзии свинцовый винт ACME был тщательно расположен соответственно.

●Портальные пластины оси Y были переработаны, чтобы включить дополнительные монтажные положения для защиты оси X и повышения жесткости оси Y-to-X.

Более прочная конструкция оси Y-to-X была введена для уменьшения шанса любой оси «Поворот».

●Экструзия крепится к задней части оси X, чтобы уменьшить гибкость и повысить жесткость.

Путем фиксации штранг-прессования к задней части оси X общая жесткость была значительно увеличена.

●Все пластины предназначены для натягивающей системы 3D Tingle.

Наша система натяжения для уменьшения свинцового винта 'ВИП' является ключевой особенностью всех новых свинцовых винтовых конструкций.

●Новая и Улучшенная жесткая конструкция из пенополистирола.

Более прочная плита делает установку плинтуса более легкой и стабильной.

●Сверхмощная горка в Т-орехах

Линейный рельс крепится к экструзии с помощью более тяжелого скольжения в Т-орехах, а не светильник падения в T-Nuts.

Взгляните на наши варианты контроллера с ЧПУ

Наши опции контроллера с ЧПУ разбиваются на 2 категории программного обеспечения: GRBL и Mach3/DrufelCNC.

Более подробную информацию, пожалуйстаНажмите здесь

Наша профессиональная рекомендацияCNC xPRO V5Контроллер, который является самым передовым GRBL CNC контроллером своего класса В

Мир. Он имеет бесшумные Шаговые драйверы 6A, опции WiFi + off-line и на 4x быстрее, чем наши другие контроллеры.

ВCNC xPRO V5Является самым передовым контроллером GRBL CNC в

Мир. Разработано концепциями Spark в США, которые были

Изготовление продуктов GRBL CNC в течение многих лет. Работает от 32-битного процессора

С более чем 4 xмощность обработки большинства других контроллеров GRBL.

XPRO V5 предварительно собран и предварительно сверкается с последней версией GRBL. Мы рекомендуем xPRO V5 как лучший вариант контроллера.

Шаговые драйверы легко подходят для нашего высокого крутящего момента

Шаговые двигатели и может даже мощнее двигатель, такой как Nema34.

Особенности:

-32-битный процессор

-Мощные Шаговые драйверы Trinamic 6A

-Поддержка управления VFD

-Легко подключать и играть

-Sd-карта, позволяющая использовать в автономном режиме

-Подключение по Wi-Fi и подключение по USB (выбор пользователя)

-Этот вариант является лучшим выбором как для начинающего, так и для людей с опытом и техническими знаниями.

CNC xPRO V5 (GRBL)

Производитель щит (GRBL)

ВПроизводитель щит GRBLСтандартная система тока использует Arduino Uno

Совместима с 8-битным процессором. Щит производителя устанавливается на

Uno. Производитель Shield является обновлением до CNC Shield и имеет 4 встроенных драйвера DRV8825.

В отличие от традиционного защитного станка с ЧПУ, улучшенный экран производителя совместим

С последней версией GRBL и имеет большие треки на доске, чтобы позволить

Для более высоких токовых шаговых двигателей.

Этот вариант подходит, если у вас есть технические знания.

ВВысокий крутящий момент GRBLВысокотоковая система использует Arduino Nano

С 8-битным процессором для управления станком с ЧПУ.

Эта система использует внешние оригинальные Шаговые драйверы TB6600, подходящие

Для шагового двигателя с высоким крутящим моментом. Эта система требует, чтобы вы проводили все

Компоненты сами и мигают Nano с GRBL.

Из-за этого это очень настраиваемая система.

Этот вариант подходит, если у вас есть технические знания.

Высокий крутящий момент (GRBL)

UC300 (Mach3)

ВUC300Обновление до контроллера NVUM CNC. Он разработан

Цифровой сон и используется для 4-осевая CNC машины. Контроллер совместим со стандартным кулоном MPG и имеет много входов и выходов. Если вы хотите использовать Mach3 orrufelcnc, мы рекомендуем этот контроллер.

Система UC300 использует внешние оригинальные Шаговые драйверы TB6600, подходящие

Для шагового двигателя с высоким крутящим моментом. Эта система требует больше работы

В проводке и настройке.

Этот вариант подходит, если у вас есть технические знания.

NVUM (Mach3)

ВNVUMСистема контролирует 4 оси и совместима с Mach3 или DrufelCNC. Система NVUM используется в течение многих лет и имеет много онлайн-площадок. Система NVUM использует внешние оригинальные Шаговые драйверы TB6600, подходящие для шаговых двигателей с высоким крутящим моментом.

Этот вариант подходит, если у вас есть технические знания.

STB5100 (Mach3)

ВSTB5100Система контроллера может управлять до 5 осей и совместима с Mach3 или DrufelCNC. Система STB5100 использует TB6600-T4 плату, которая подходит для наших шаговых двигателей с высоким крутящим моментом. Эта система требует больше работы в проводке и настройке.

Эта система сложная, и мы не рекомендуем эту систему для новичка.

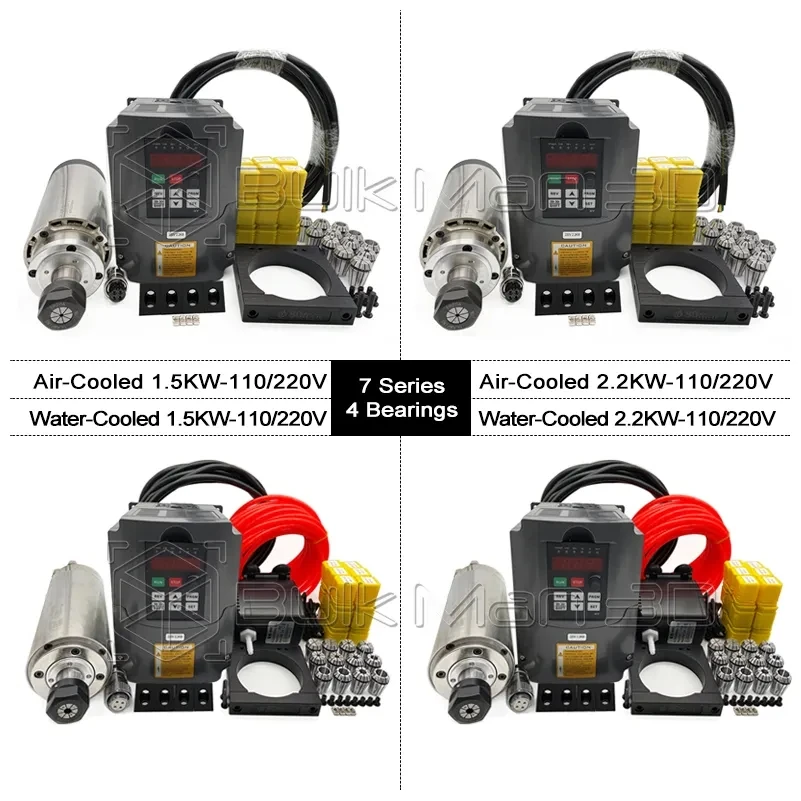

Характеристики компонентов

1,5 кВт воздуха/водяным охлаждением шпинделя

-Вес нетто (1.5kW четырехтактный двигатель с воздушные охлаждением): 2,6 кг

-Спецификация (1,5 кВт с воздушным охлаждением): φ 65x205 мм

-Вес нетто (1.5kW дизельный двигатель с водяным охлаждением): 4,2 кг

-Спецификация (1,5 кВт с водяным охлаждением): φ 80x205 мм

-Высокая скорость-подшипники серии 7 4

-Мощность: 1,5 кВт

-Напряжение: 220 ~ 250 В или 110 В

-Частота: 400 Гц

-Скорость: 8000-24000 об/мин

-Воздушное/водяное охлаждение

-Выключение: менее 0,005 мм

-Смазка для смазки

-С частотно-регулируемым приводом инвертор 1,5 кВт 220 V или 110 V

-Цанга: ER11 (15 шт./компл., размер от 1 мм ~ 7 мм)

2,2 кВт шпиндель с воздушным/водяным охлаждением

-Вес нетто (2.2kW четырехтактный двигатель с воздушные охлаждением): 5,5 кг

-Спецификация (2 кВт с воздушным охлаждением): φ 80x205 мм

-Вес нетто (2.2kW дизельный двигатель с водяным охлаждением): 5,3 кг

-Спецификация (2 кВт с водяным охлаждением): φ 80x205 мм

-Высокая скорость-подшипники серии 7 4

-Мощность: 2 кВт

-Напряжение: 220 ~ 250 В или 110 В

-Частота: 400 Гц

-Скорость: 0-24000 об/мин

-Воздушное/водяное охлаждение

-Выключение: менее 0,005 мм

-Смазка для смазки

-С частотно-регулируемым приводом инвертор 2.2kW 220 V или 110 V

-Цанга: ER20 (28 шт./компл., 1 мм ~ 13 мм)

Nema 23 шаговые двигатели с высоким крутящим моментом

-Угол поворота: 1,8 ° ± 5%

-Номер фазы: 2

-Сопротивление изоляции: 100MΩ мин. (500 В постоянного тока)

-Класс изоляции: класс B

-Инерция ротора: 600 г. См2

-Масса: 1,2 кг

-Номинальное напряжение: 3,6 V

-Номинальный ток: 3A

-Сопротивление на фазу: 1,2 Ом ± 10%

-Индуктивность на фазу: 4mH ± 20%

-Удерживающий крутящий момент: 2.45N.m

-Detent torque: 90mn. m

Кабель с цепью

Наши 15x30 мм Кабельные цепи имеют каждую отдельную связь, которую можно открыть, это невероятно Полезная особенность, которой не обладают маленькие цепочки сопротивления.

Тянущиеся цепочки можно укоротить или удлинить, просто удаляя или соединяя звенья

Цепь.

Комплект с двойным шпинделем

Наш набор для крепления шпинделя маршрутизатора обеспечивает все

Монтажное оборудование, необходимое для безопасной работы

Прикрепите маршрутизатор.

Двойная шпиндельная структура делает вашу ось Z

Работает более стабильно!

Список деталей

Обратите внимание:

MDF рабочий стол и сверлаНетВ комплект входит.

Мы не предоставляем техническую поддержку для отладки программного обеспечения.

Лицензия Mach3 не входит в комплект. Эту лицензию можно приобрести непосредственно на официальном сайте.

Drufel CNC программное обеспечение может быть заменен Mach3, это программное обеспечение, мы поставляем в комплекте 100000 линий г-код для свободного пользования. В нашем магазине, пожалуйста, пройдите на нашем официальном веб-сайте загрузить его.

Любые подключения к сети питания должны быть установлены лицензированным электриком или квалифицированным лицом

Инструкции доступны через официальный веб-сайт BulkMan 3D//bulkman3d.com/resources
