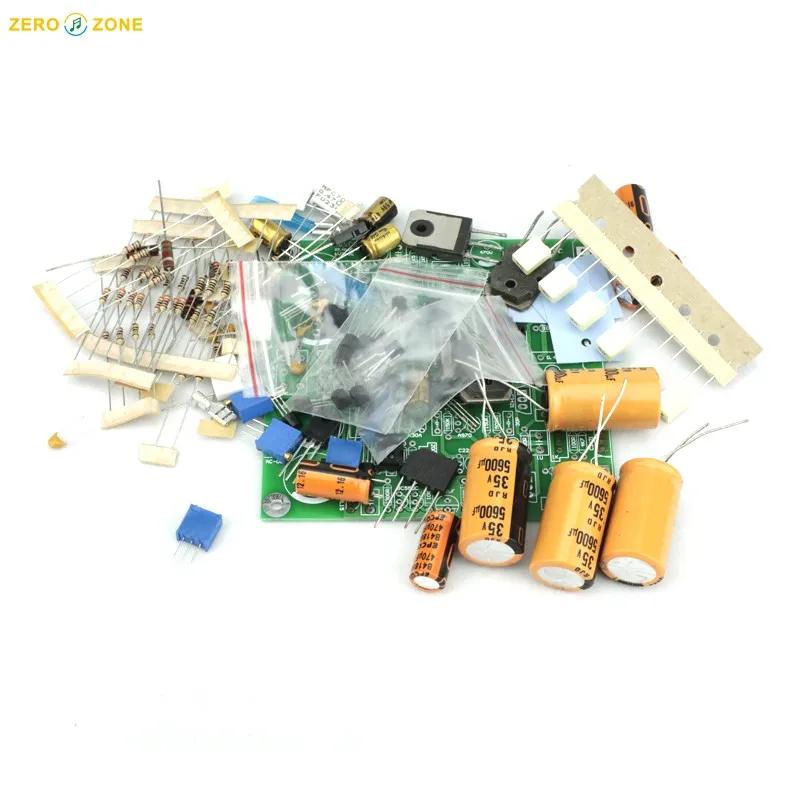

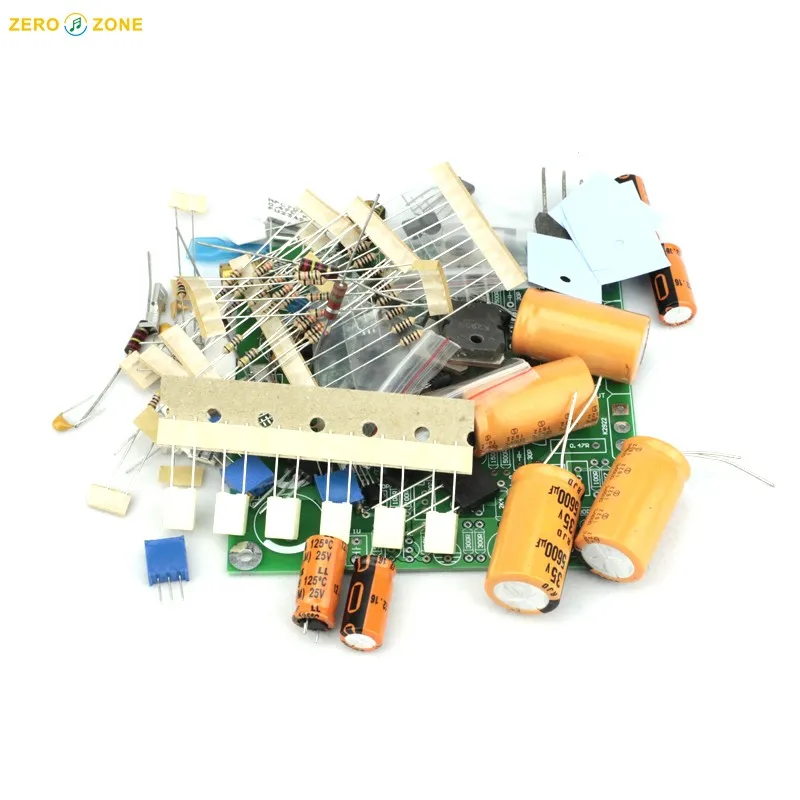

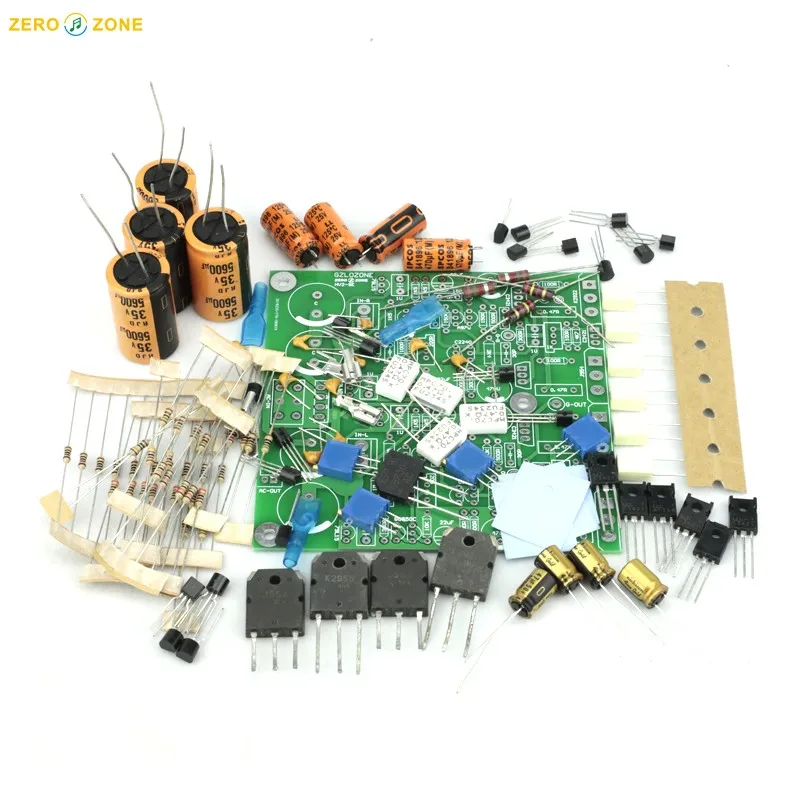

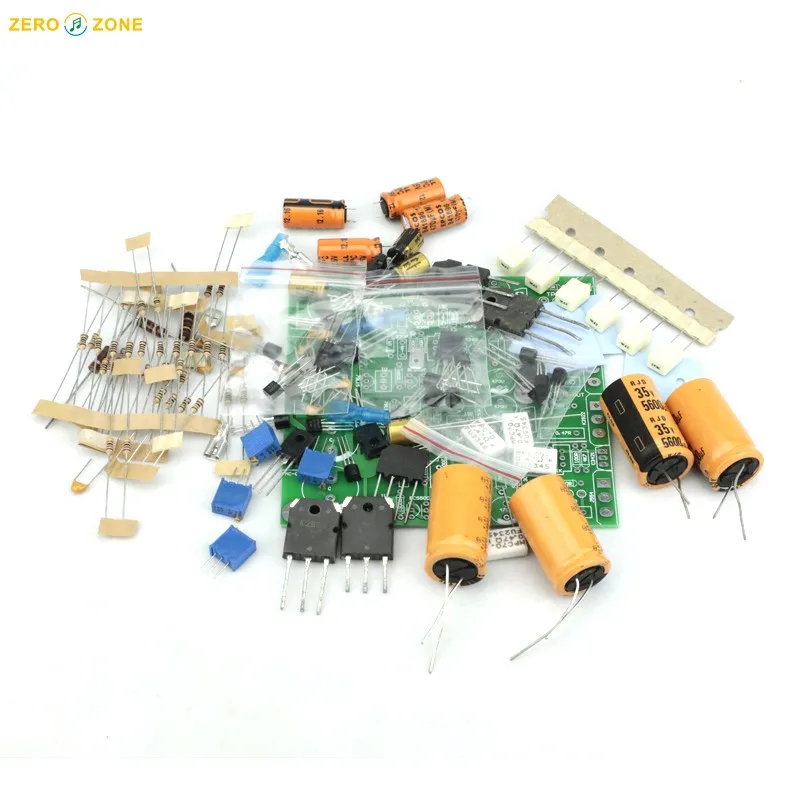

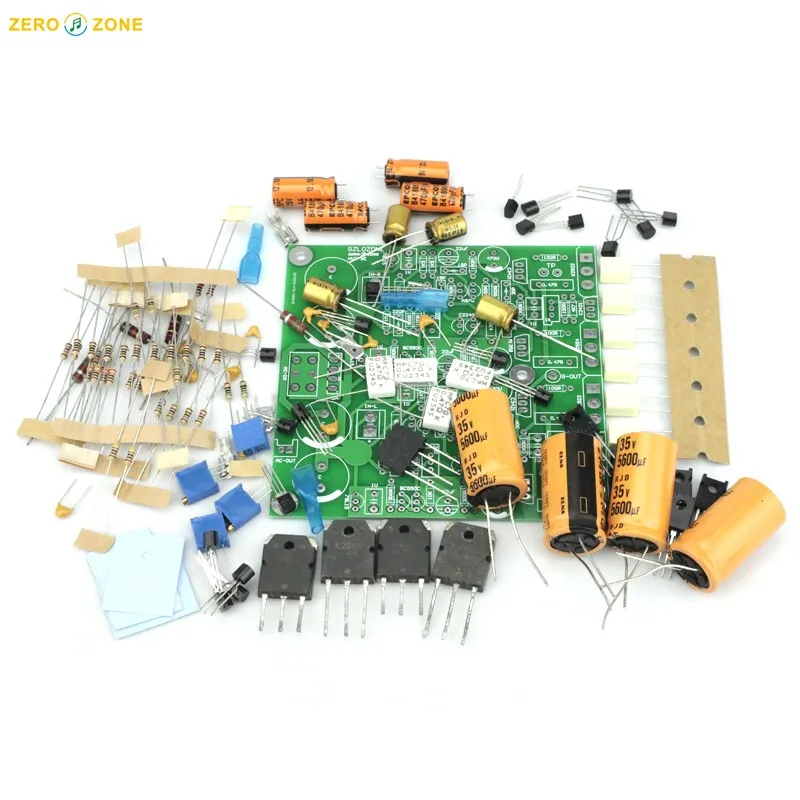

Усилитель для наушников, HV2-Se, чистый класс А, полностью прямой комплект усилителя для наушников (полная схема HA5000)

Это цена комплекта и требует, чтобы игрок сам его сварил.

Комплект не содержит потенциометра и разъема для наушников, необходимо приобретать отдельно

Размер печатной платы: 100*100*1,6 мм FR4 класс А лист

HV2-SE Технические характеристики:

1. Миниатюрность: уменьшить Оригинальный супер большой PCB до тока 10*10 см, чтобы соответствовать всем типам шасси

2. Модифицированная двойная отдельная форма источника питания, Модифицированная на два канала обмена одной коровой и одним мостом, а затем фильтровать и стабилизировать источник питания отдельно, снижая инвестиционные затраты

3. Измените оригинальный метод электронного фильтра на тип трубки с тремя регуляторами напряжения для подачи питания на этап ввода и этап усилителя напряжения с более низким коэффициентом пульсации.

4. Оптимизируйте источник постоянного тока первого уровня, оптимизируйте Регулируемый однотрубный источник постоянного тока JFET к двухконтурному источнику постоянного тока, установите ток на 1 и 1 мА на трубу, что соответствует оригинальной машине, уменьшая шаги отладки

5. Отменить Соединительный конденсатор входной части, прикрепленной к оригинальной машине, и сохранить чистый прямой ввод пары. После сравнения, чистый прямой вход для пары имеет самое прямое качество звука и меньше звука

6. Сохраните оригинальные характеристики, используйте AB резисторы из углеродистой пленки для ввода сигнала и отзывы

7. Измените этап вождения на C3421-A1358 с более высоким током

Рекомендуемое Входное напряжение: AC15-0-15, не менее 30 ВА, рекомендуется R-CORE,

Отладка: ток торцевой трубки 100 мА

Настройте 1K регулируемый резистор, чтобы сделать напряжение в точке TP 47 мВ

Настройте 100R Регулируемое сопротивление, чтобы сделать предел напряжения средней точки OMV бесконечно

(Для студентов, которые не знают, что такое среднее напряжение, пожалуйста, Baidu)

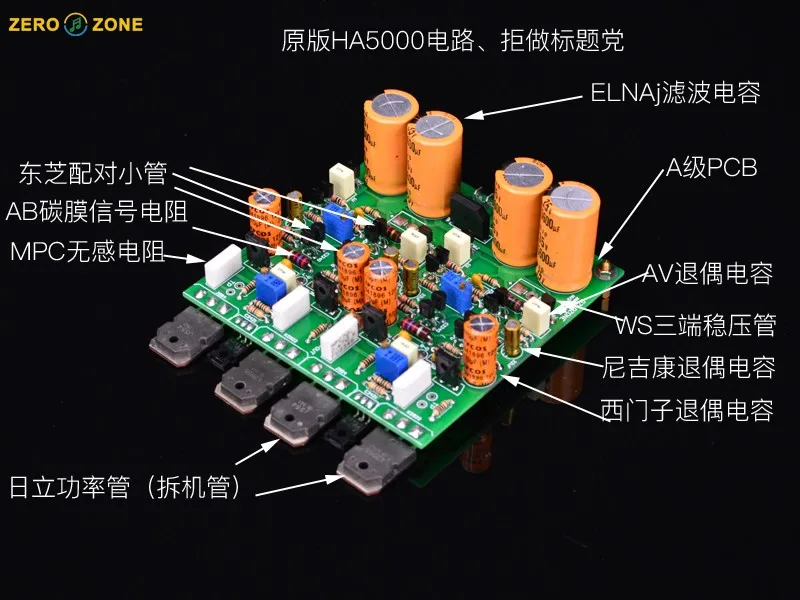

Отображение конфигурации устройства в виде готовой платы
