287A40 увч сигнал пред/ствол двойного назначения Усилитель группа:
278A40 + 1302J
1. Разработан специально для цифрового наземного телевидения (DTT: цифрового наземного телевидения).
2. Встроенный GSM мобильный телефон сигнальный фильтр, который может эффективно предотвратить помехи UHF сигнала с мобильный телефон, передающий базовую станцию!
3. Усилитель УВЧ с функцией пропуска постоянного тока, особенно подходит для удаленного приема или строительства многопользовательского приема!
4. Выход двойного сигнала в конце пользователя, что удобно для домашнего многоземного оборудования.
5. Его можно использовать в передней части антенны и использовать в токовом усилителе. Его также можно использовать в помещении в качестве сетевого усилителя. Две вещи для одной вещи!

278A40 технические характеристики и технические параметры:

1. Предназначен для приема цифрового наземного ТВ-сигнала с использованием технологии SMD patch и компонентов NXP (Philips) с низким уровнем шума для обеспечения технической производительности продукта;
2. Встроенный GSM фильтр, чтобы предотвратить помехи на мобильный телефон базовой станции для UHF сигнала;
3. Ориентируясь на частоты сигнала заземления в Шэньчжэне и Гонконге, этот продукт дополнительно оптимизирует вышеуказанные частоты целевым образом.
4. Переключатель DC-PASS разработан специально для пользователей удаленного приема и создания одной антенны многопользовательского приема, что обеспечивает удобство последовательного подключения усилителей.
5. Может использоваться в качестве усилителя антенны или внутреннего усилителя багажника.!

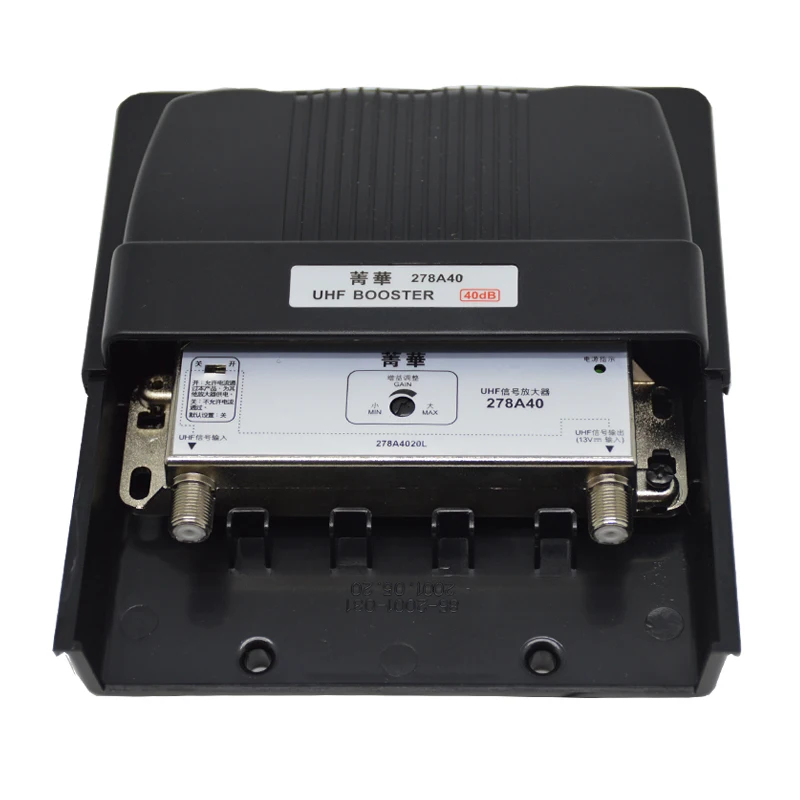

6. Корпус имеет выдвижной водонепроницаемый дизайн, чтобы эффективно предотвратить попадание дождевой воды;
7. Светодиодный светильник инструкции по работе;
8. Может быть установлен на стене или колонне
(Если вы используете кабельные стяжки для фиксации на колонке, сначала выньте усилитель из черной водонепроницаемой коробки, И пропустите кабельные стяжки через два квадратных отверстия на задней части черной водонепроницаемой коробки);

Диапазон входных частот 470 ~ 862 МГц
Коэффициент усиления 25-40 дБ
Контроль усиления 0-15 дБ
Частота фильтра 862 ~ 900>20 дБ
Шум рисунок 2,0 дБ
Выходной уровень 105 дБмкВ (максимум)
Сопротивление/подключение 75 Ом/F Тип дюйма
Источник питания 12 ± 1 В постоянного тока, 90 мА макс.
Выходная мощность 12 ± 1 В постоянного тока, 210 мА макс
Специальное примечание:
Максимальный коэффициент усиления этого усилителя составляет 40 дБ, который подходит для использования в средних и слабых сигнальных областях или длинных сигнальных линиях.
Если он используется в сильной области сигнала, пожалуйста, попросите покупателя настроить коэффициент усиления в надлежащем состоянии в соответствии с фактической ситуацией получения (Отрегулируйте регулятор выходного сигнала самостоятельно).

Если вы не можете получить хороший эффект приема, пожалуйста, проконсультируйтесь с нами снова.
Что касается использования переключателя пропуска постоянного тока:
Ситуация A:
При получении сигнала HK заказчику удаленного приема необходимо использовать 2 усилителя в серии (схема: антенна-усилитель-фильтр-усилитель-источник питания-приемное оборудование), таким образом, необходимо установить второй усилитель DIY прямого тока через устройство, так что блок питания может быть использован для одновременного включения первого (конец антенны) И второй усилитель.
Таким образом, этот продукт спроектировал переключатель постоянного тока для этой цели. При использовании серийного усилителя покупателю необходимо включить «выключатель питания» самостоятельно.
Ситуация B:
Например, в системе приема сигнала покупателя, когда сигнальная линия слишком длинная (затухание сигнала) или сигнал должен быть передан в другое место, вам нужно подключить усилитель в серии. Этот продукт может играть роль «усилителя основной линии»!
1302J характеристики продукта и параметры мощности:
1. 13 в регулируемый выход: для предотвращения низкого качества сигнальной линии клиента, в результате чего напряжение достигает усилителя, чтобы работать плохо, имеется определенное пространство для конструкции напряжения источника питания;
2. С функцией защиты от короткого замыкания;
3. Блок питания имеет отдельный дизайн переключателя и инструкции по работе с питанием (синий);
4. Двойной выход выходного сигнала.

Входная частота 40-862 МГц
Сопротивление/метод подключения 75Ω / F дюйма
Выходное напряжение/сила тока 13 ± 1 В постоянного тока/300 мА макс
Применимый источника питания 100 ~ 240 В переменного тока, 50/60Hz 5 Вт цикла
Размер внешнего вида 113x60x31.4мм

Посылка включает:

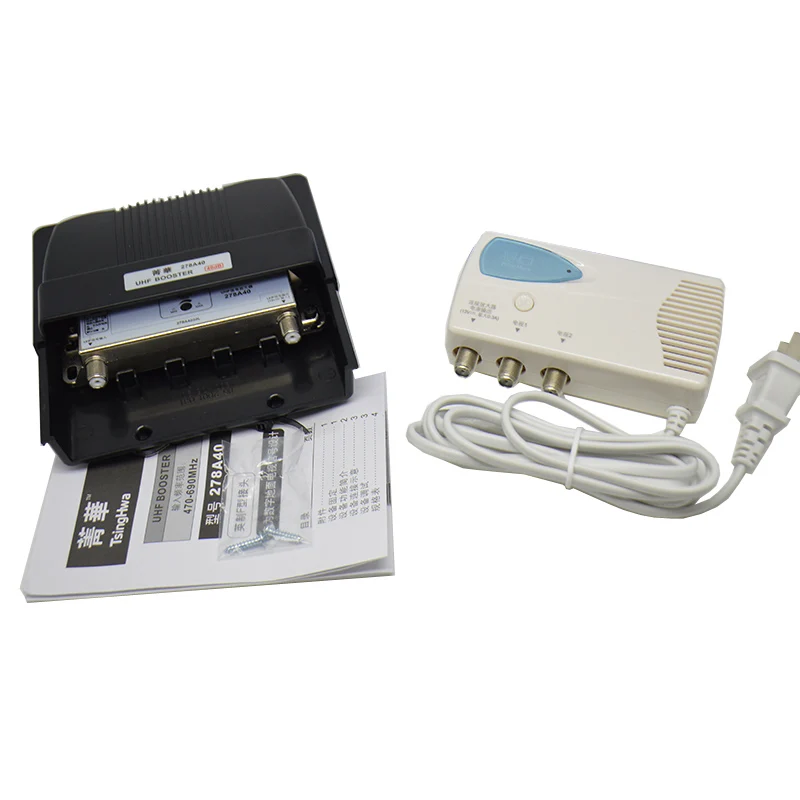

Полный набор продуктов включает в себя: усилитель 278A40, блок питания 12 В, разделитель сигнала/питания, 1 кабельная стяжка и 1 руководство.
