ЧПУ гравировальный станок с числовым программным управлением HC-20XX старый стиль 3

ЧПУ гравировальный станок с числовым программным управлением HC-20XX старый стиль 3

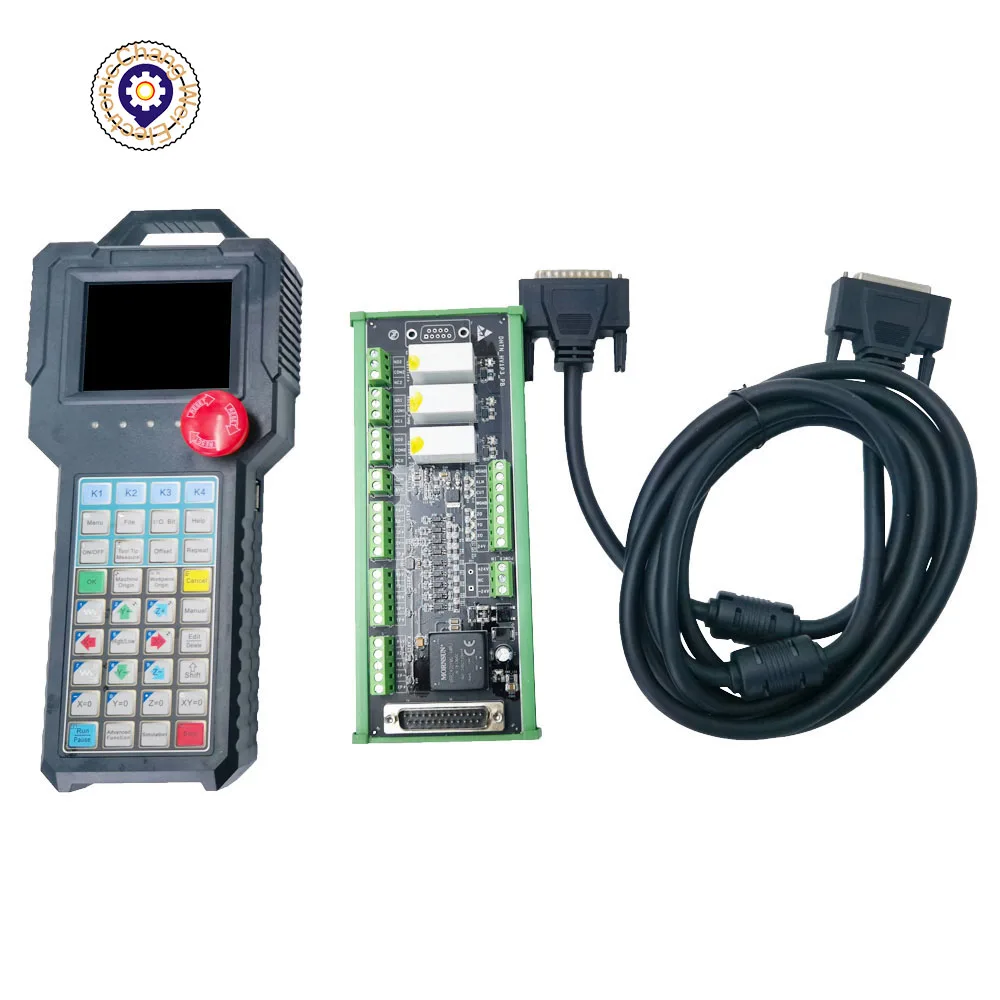

Упаковка продукта

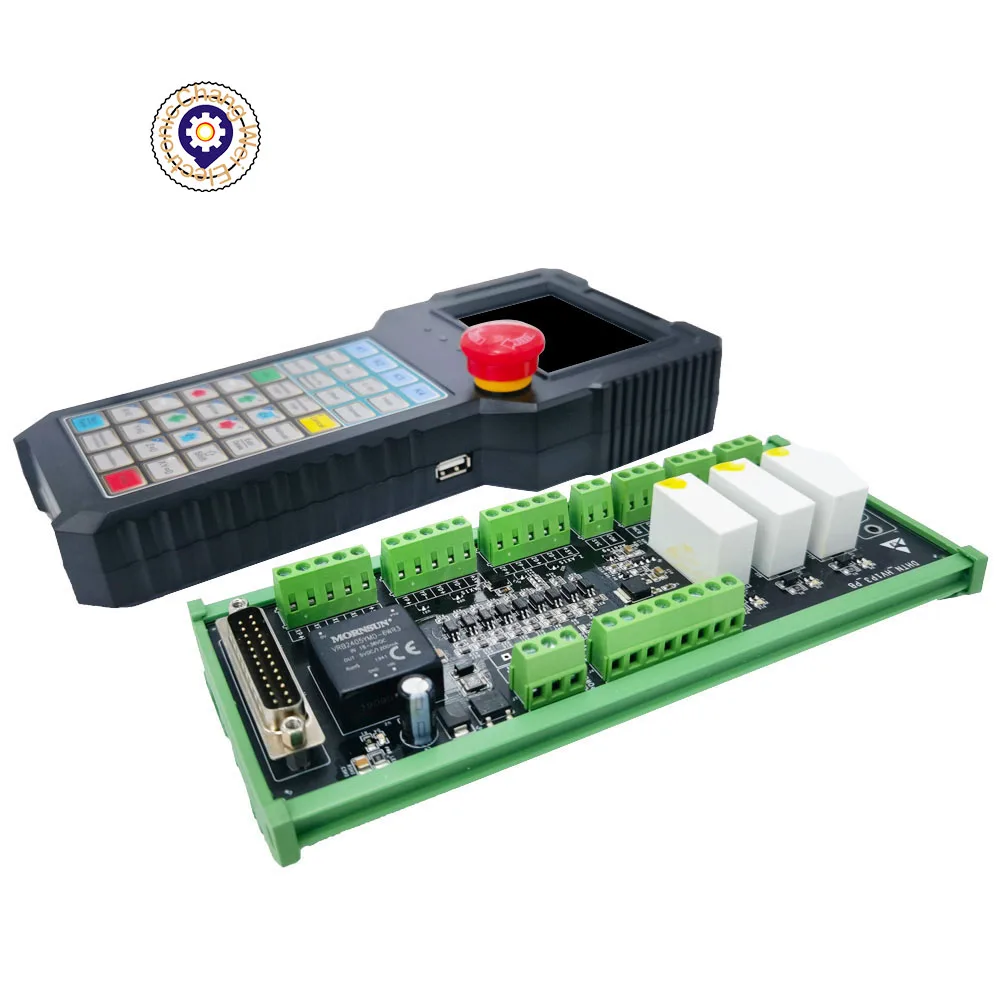

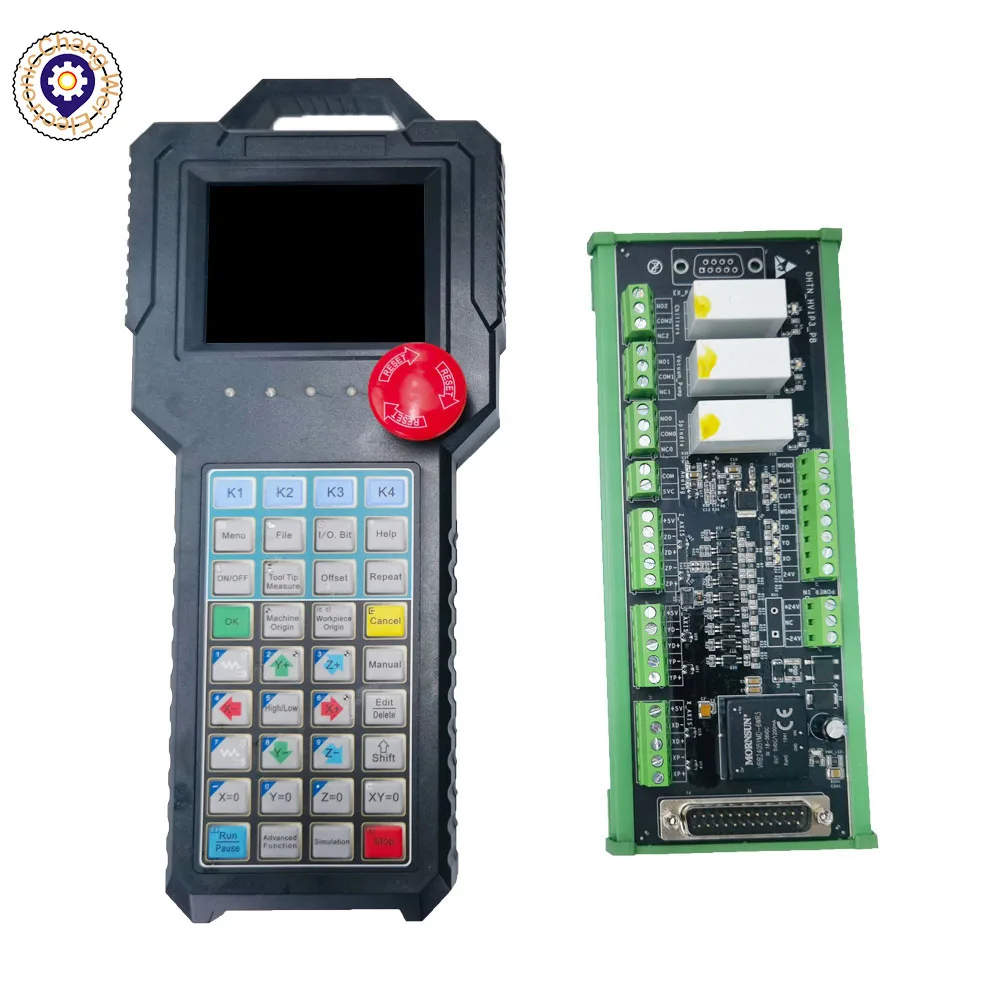

Контроллер

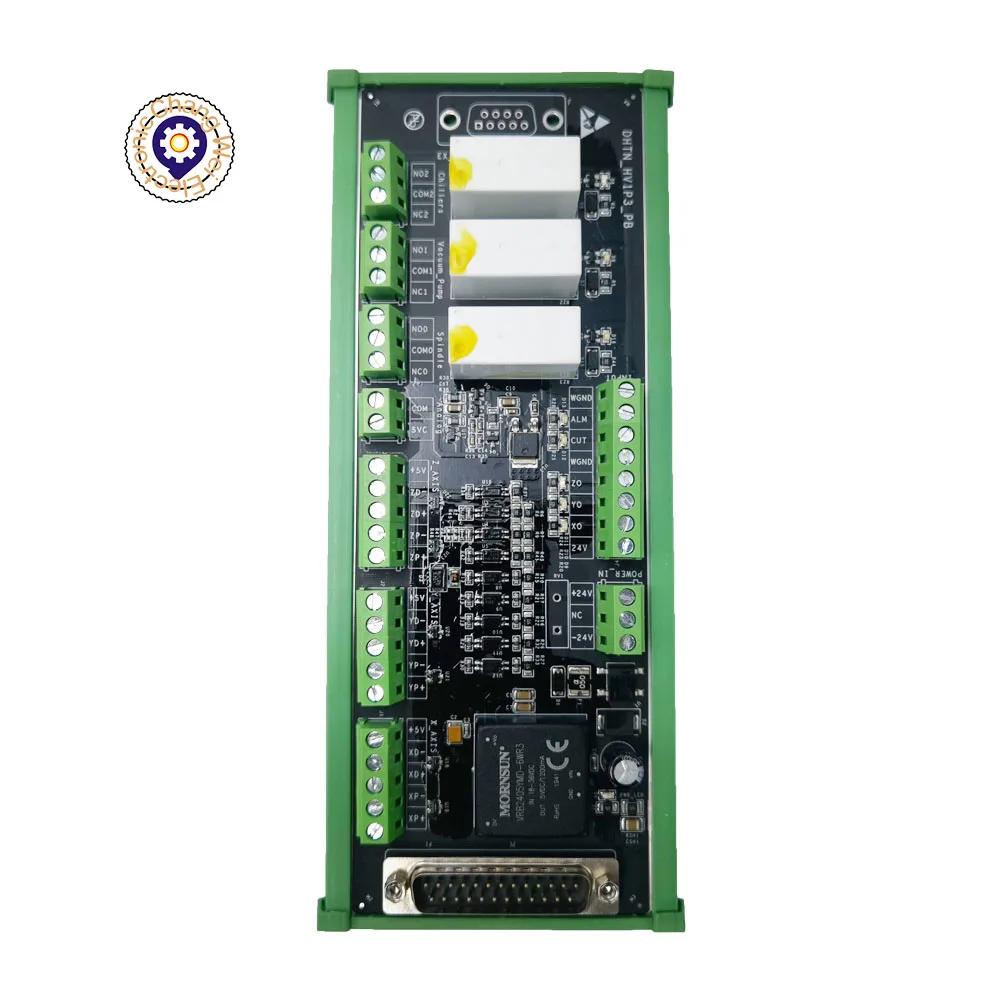

Контрольная карта

Введение системы:

Наши ручные изделия делятся на две категории: обычная ручка для гравировки
Машинная система и автоматический инструмент changer ручка гравировальный станок система.

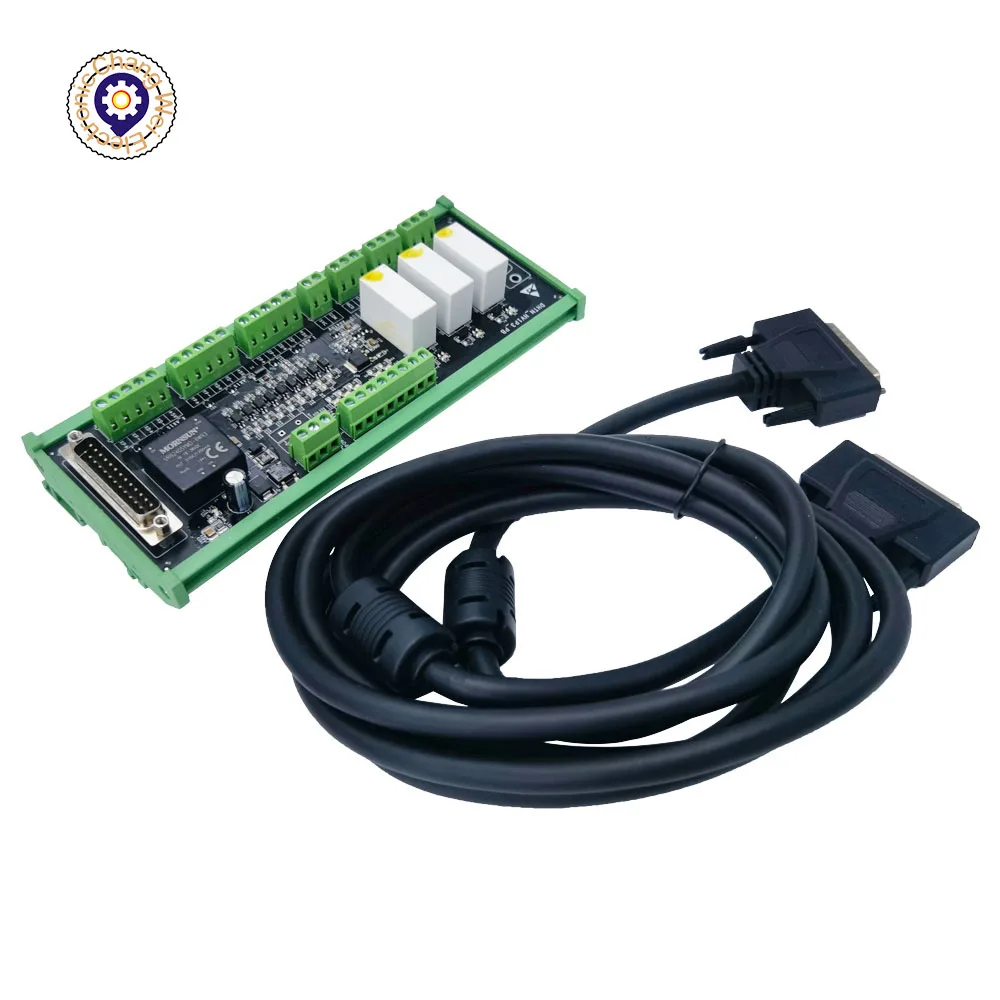

Обычная Ручка гравировальный станок система состоит из ручки и передачи
Клеммная плата. Автоматический инструмент changer ручка гравировальный станок система состоит из
Ручка, плата терминала передачи и плата расширения терминала. Ручка
Подключен к терминальной плате передачи через DB-25 соединительную линию, и
Плата трансферного терминала соединена с платой расширительного терминала через
Линия подключения DB-9.
В этом руководстве в основном представлена Обычная система гравировальных станков.

Описание конфигурации продукта:

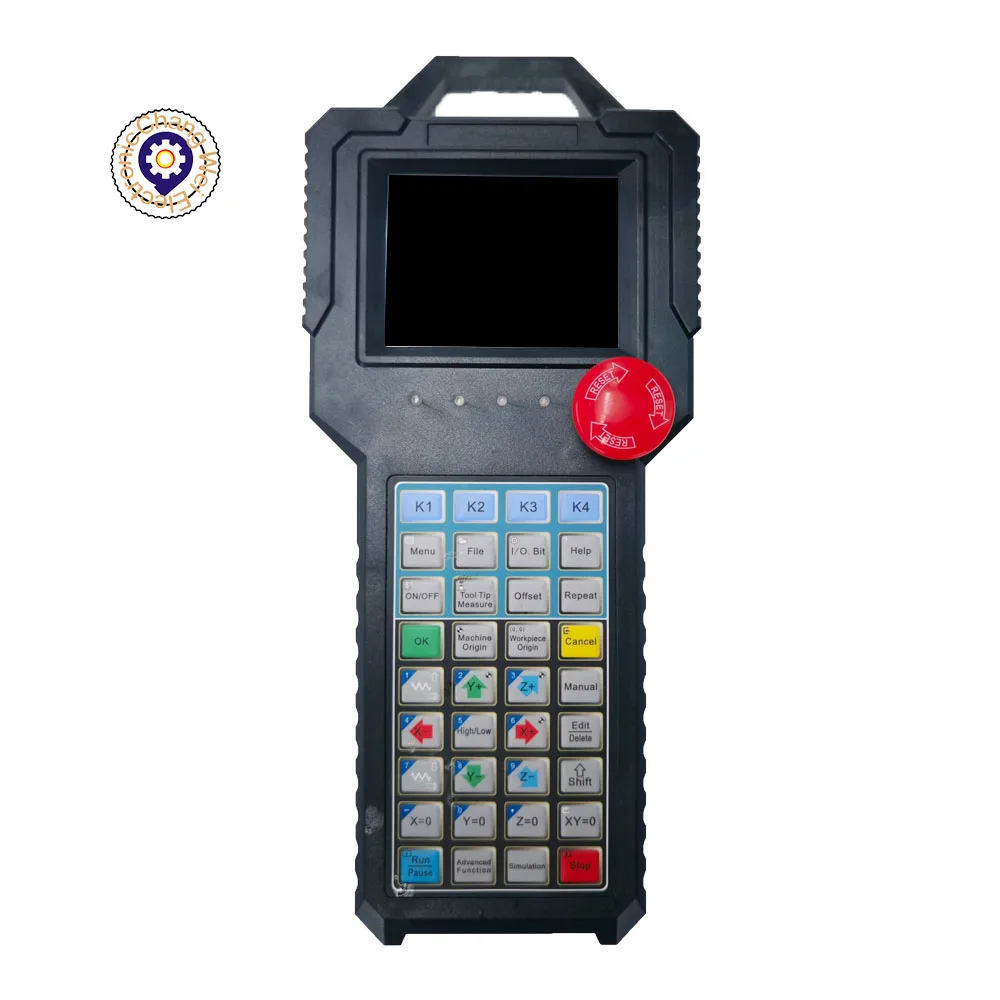

Ручка оснащена 3,5 дюймовый экран цветной дисплей TFT, 4 сигнальные лампы, 1
Аварийный выключатель и 36 клавиш. Справа есть usb-интерфейс для подключения к U
Диск и DB-25 интерфейс внизу.

Индикаторные лампы:

Лампа питания: светильник питания будет включаться после включения ручки.
Дыхательная лампа: когда программа работает, дыхательная лампа мерцает с определенной частотой.
Сигнальная лампа: если система является ненормальной, сигнальная лампа будет светильник.
Лампа u-диска: при работе u-диска лампа u-диска будет мигать с определенной частотой.
После операции лампа U-disk всегда будет включаться.

Выключатель аварийной остановки:

Возьмите переключатель, система машины остановится, переключатель по часовой стрелке, он будет выходить из аварийной остановки
Состояние.

Расположение ключа:

Расположение клавиш показано на рисунке.

Функция комбинированного ключа

Как использовать комбинацию клавиш: сначала нужно удерживать клавишу «Shift»,
Затем нажмите другие клавиши, а затем отпустите их вместе.

Схема проводки

Система координат заготовки:

Система координат заготовки используется программистами в программировании.
Программисты выбирают известную точку на заготовке как происхождение (также известный как
Происхождение программы), и создать новую систему координат, называемую координатой заготовки
Системы. Система координат заготовки также является набором правой системы координат. В
Происхождение системы координат заготовки (i.e. Происхождение заготовки) определяется относительно
Точка на заготовке, и может плавать относительно происхождения механической координаты.
Выбор исходной системы координат заготовки должен удовлетворять условиям
Простое программирование, простое преобразование размеров и небольшая погрешность обработки.
Системы координат заготовки: G54, G55, G56, G57, G58, G59. По умолчанию
Система координат G54. Связь между исходом заготовки и механическим
Система координат показана на рис. 2-4.
Один, два или более заготовки могут быть использованы в программе обработки. Если три
Заготовки устанавливаются на верстак, как показано на рис. 2-5, каждая заготовка имеет
Происхождение заготовки соответствует G54 ~ G59.

Настройки порта

Меню настройки порта состоит из двух окон: выбор функции и настройка порта. Только
Функции, поддерживаемые ручкой, включены в выбор функций. Для обычных
Ручка, имеет 7 входных функций, 6 выходных функций.
С аппаратной точки зрения, есть 5 входов IO и 3 выхода IO для обычных
Поэтому можно выбрать только 5 входных функций и 3 выходных функций. В настройках
Входных и выходных портов, номер порта уникален, и номер входного порта не должен
Быть больше 4, и номер выходного порта не должен быть больше 2.
