Контроллер шагового двигателя Nema23 4 оси TB6600 sys power |

Контроллер шагового двигателя Nema23 4 оси TB6600 sys power |

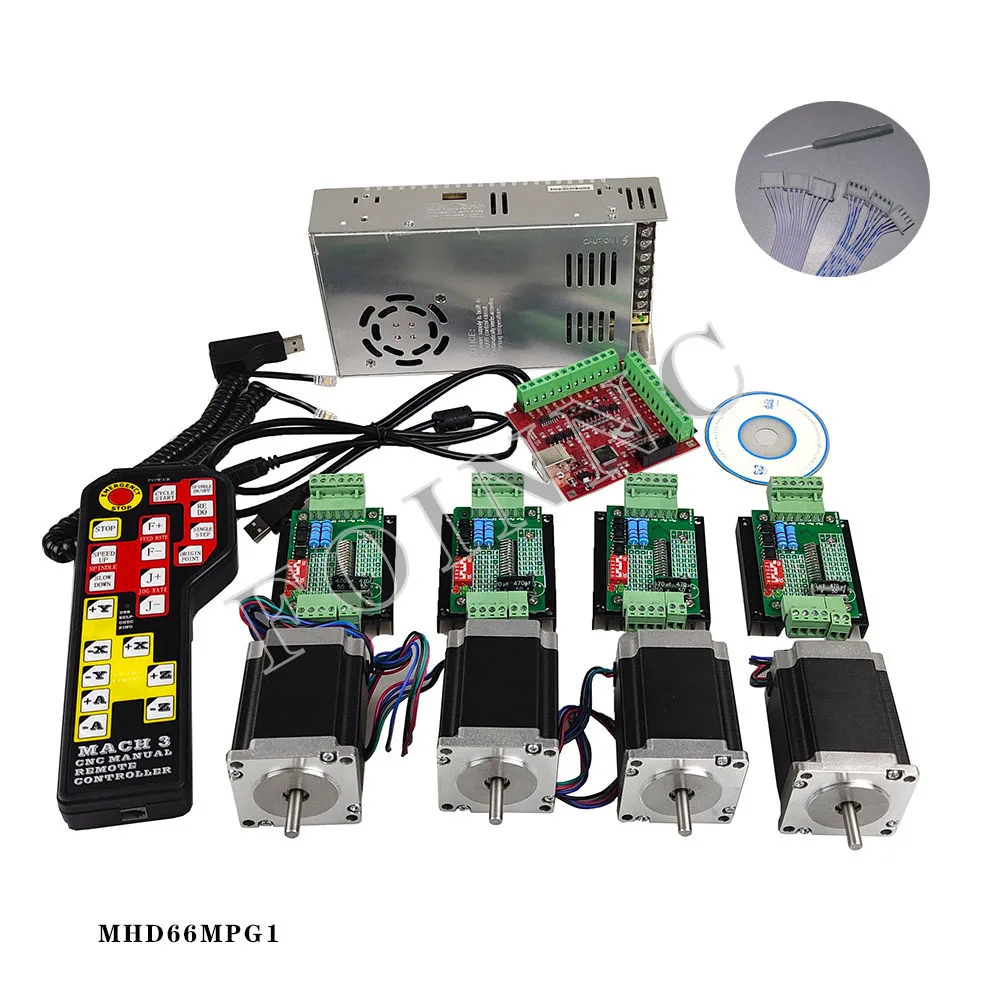

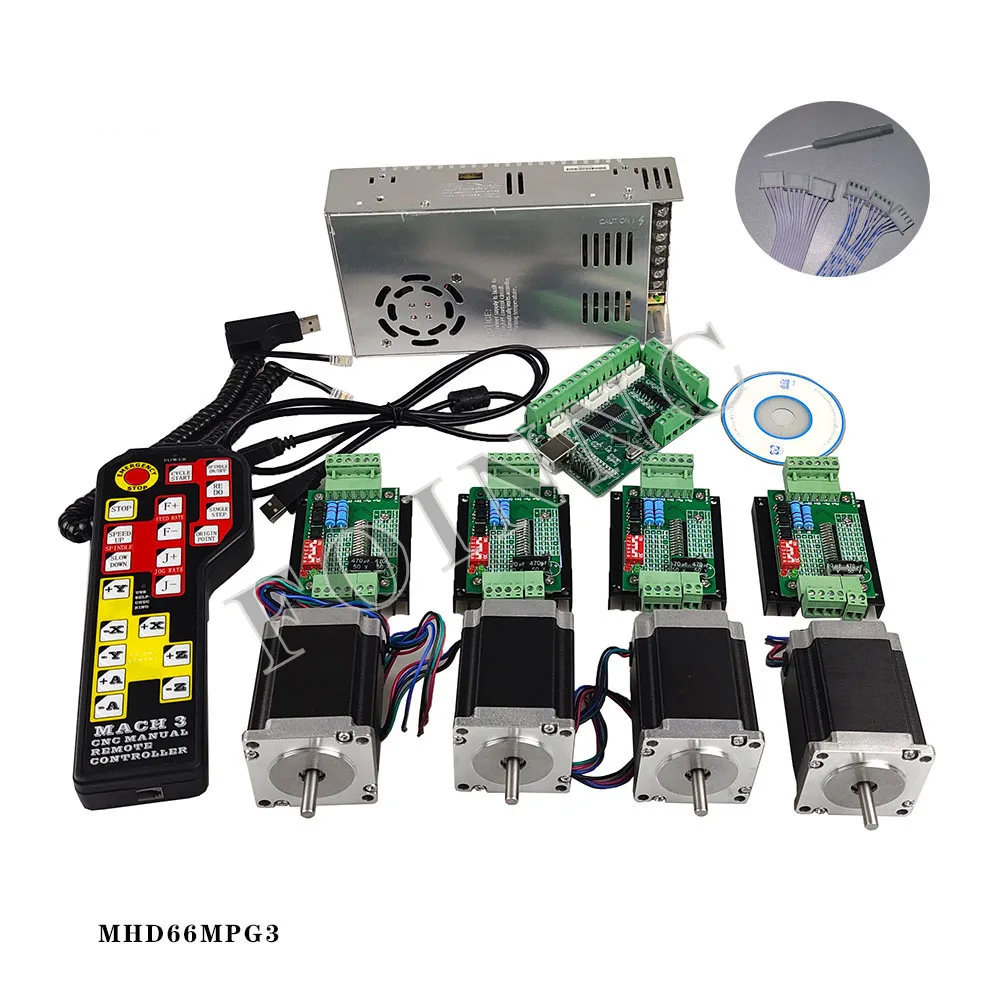

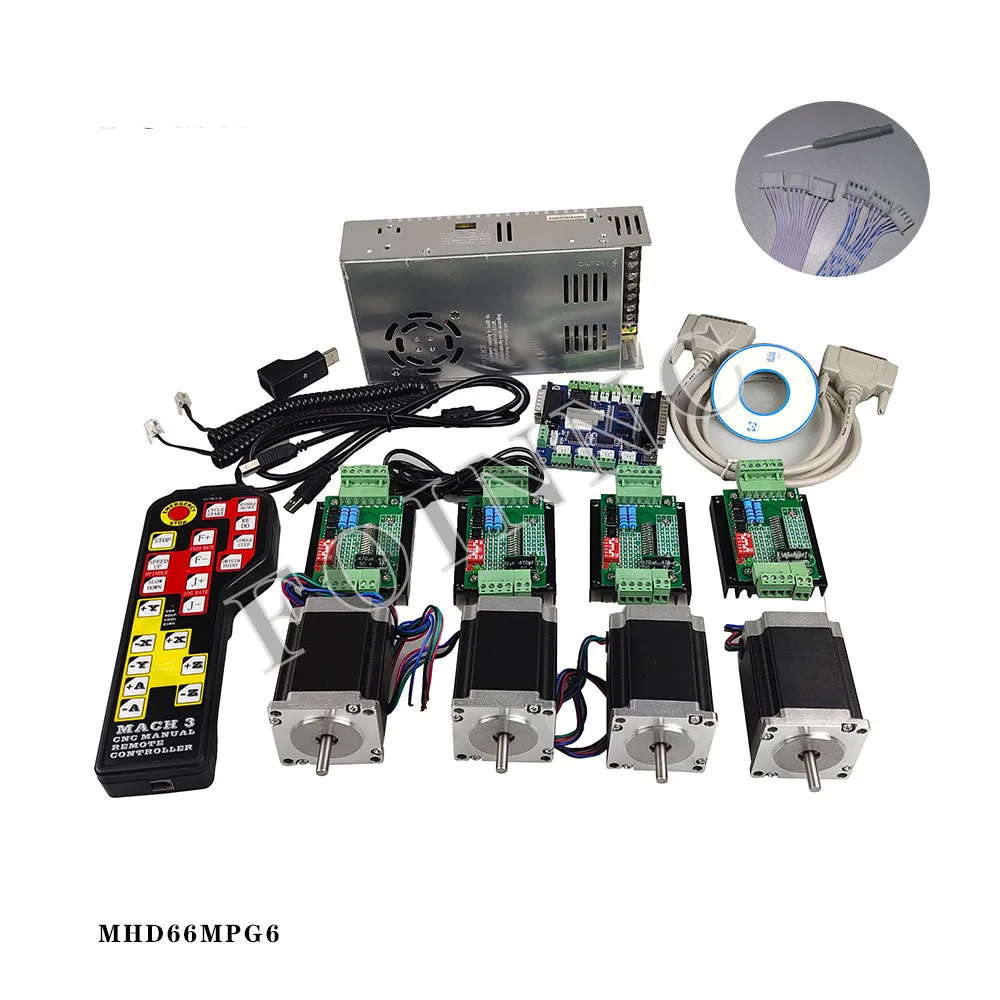

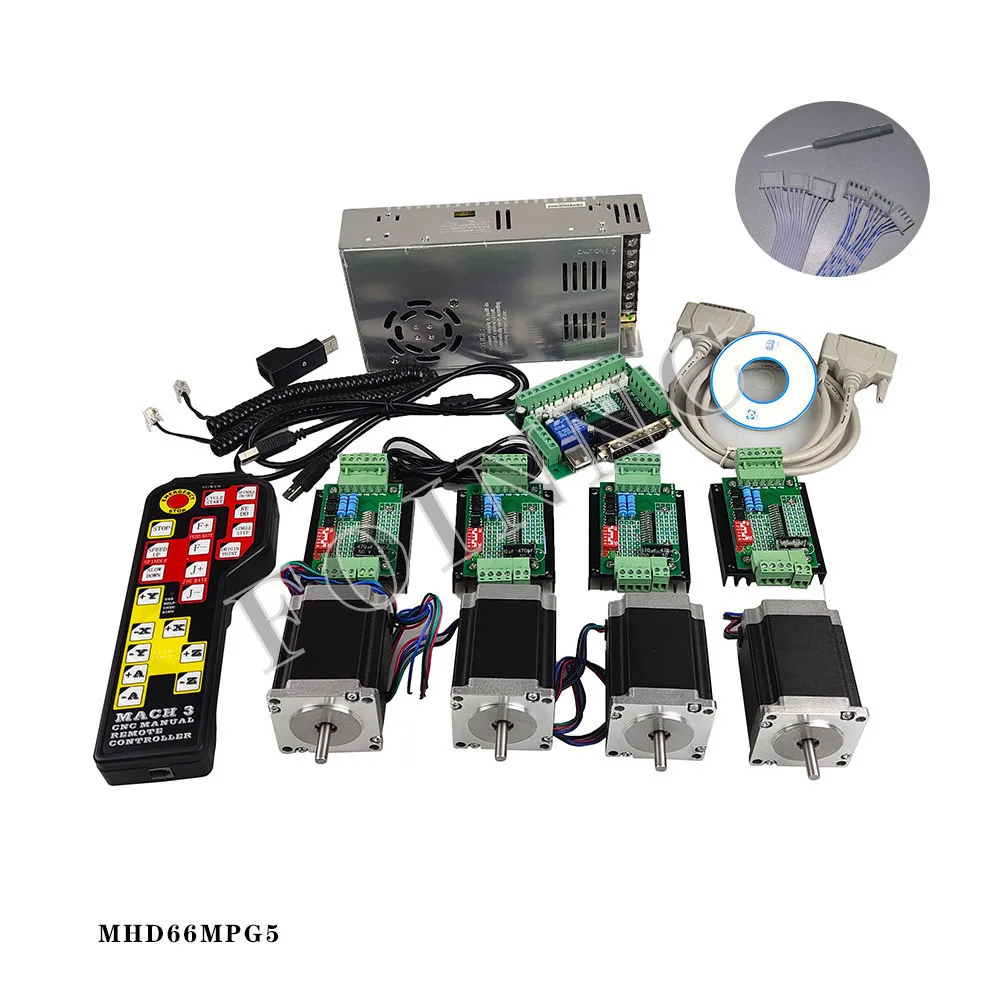

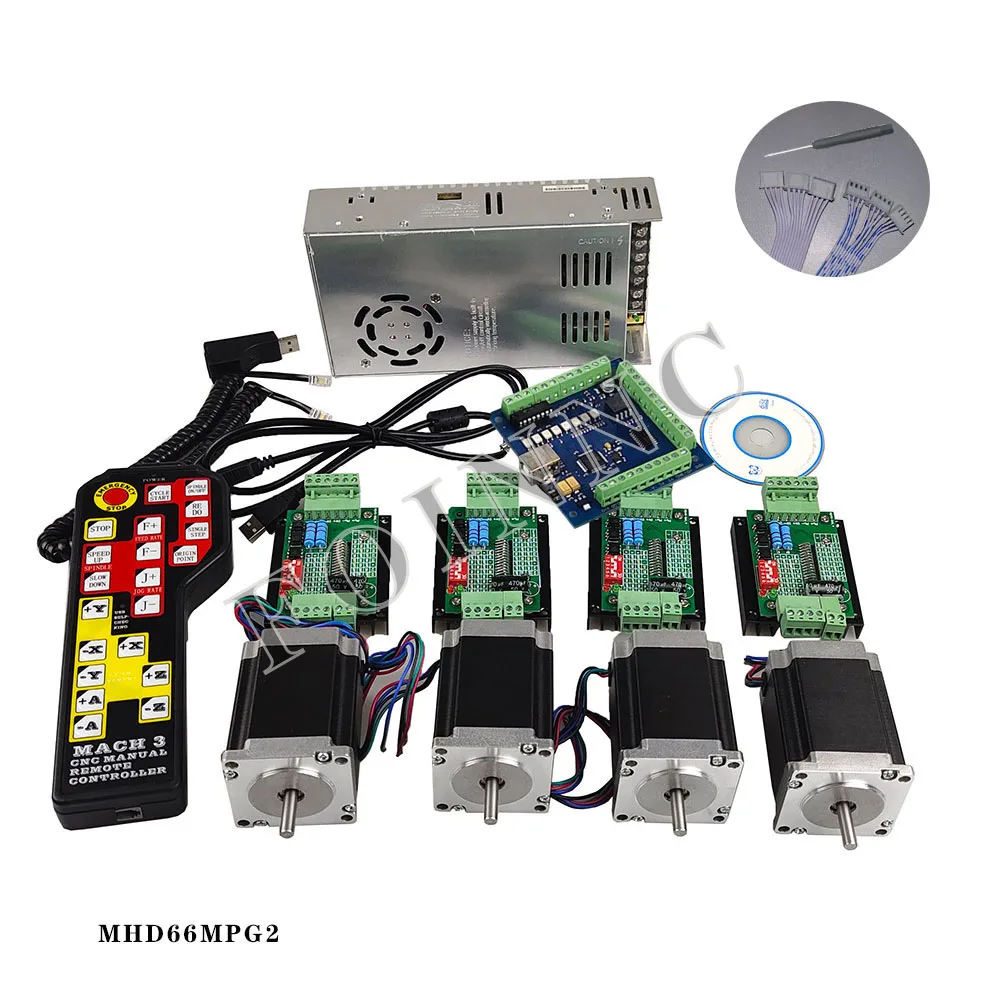

Список воздуховодов

Карта управления * 1
Сигнальная линия
Источник питания 24V250W
Привод * 4
Мотор * 4
Mpg
Все на картинке

MHD661

Характеристика:
Поддерживает управление связью до 4 осей. 4-я ось может быть установлена в качестве выходной импульсной оси 100K, используя алгоритм интерполяции минимальной ошибки, высокоточный интерфейс USB обработки, подходит для любого нетбука, ноутбука, настольный компьютер с интерфейсом USB, совместимые компьютеры, такие как компьютеры и планшеты, дизайн без драйвера, лучше совместим с различными программными и аппаратными средами (Поддержка системы WinXP и WIN7) Поддержка автоматического возврата в исходное место (нулевой возврат) приводной вал автоматически выровнен при возврате в исходную поддержку автоматическая настройка инструмента поддержка аварийной остановки вход поддержка ограничительного переключателя управление доступом поддержка шпинделя (режим PWM и релейный режим) Предоставление 4 цифровых сигнальных входов с изоляцией оптопары обеспечивает до 12 цифровых сигнальных входов обеспечивают 4 канала с изоляцией оптопары релейный выход поддержка интерфейса маховика защита от помех дизайн, импортные компоненты промышленного класса, высокая надежность

MHD662

Особенности:
1. Поддержка для 4-осевого связь, вы можете подключить четыре привод шагового двигателя или; Сервоприводы
2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода или шагового двигателя;
3. 4. Изоляция опто-муфт общего назначения вход: можно подключить концевой выключатель, Аварийная остановка
Переключатель, автоматический инструмент ноль, домашний переключатель и т. Д.
4. Поддержка подключения электронного маховика; 5. Есть сигнал 0-10 В, вы можете использовать программное обеспечение mach3 для управления скоростью вращения шпинделя.
6. 4 изолированные реле общего назначения выходной интерфейс привода, может управлять четырьмя реле для управления
Запуск шпинделя, вращение вперед и обратное вращение, насосы или другое устройство;
Светодиодный статус 7,1, укажите Статус подключения на плате.

MHD663

Особенности:
1. Поддержка для детей в возрасте от 5 оси связь, вы можете подключить четыре привод шагового двигателя или
Серводвигатель;
2. Максимальная частота импульса 100 кГц, которая подходит для сервопривода
Или шаговый двигатель;
3. 4. Изоляция опто-муфт общего назначения вход: можно подключить предел
Выключатель, аварийный выключатель, автоматический инструмент ноль, домашний выключатель и т. д.
4. Поддержка подключения электронного маховика;
5. Есть сигнал 0-10 В, вы можете использовать программное обеспечение mach3 для управления
Скорость вращения шпинделя.
6,4 универсальный изолированный выходной интерфейс релейного привода, может управлять
Четыре реле для управления запуском шпинделя, вращением вперед и
Обратный поворот, насосы или другое устройство;
7. 1 светодиодный статус, укажите Статус подключения на плате.

MHD665

Особенности:
1. Полностью поддерживает MACH3 и другое компьютерное программное обеспечение, которое поддерживает параллельное Управление портами.
2. Источник питания USB и периферийный источник питания разделены для обеспечения безопасности компьютера.
3. Внешний широкий вход напряжения, 12-24 В и функция обратного соединения.
4. Все входные сигналы изолированы оптическим соединением, которое может быть подключено к аварийной остановке, настройке инструмента, ограничению и т. д., для обеспечения мощности
Безопасность мозга.
5. Один выходной порт реле может управлять переключателем шпинделя. Выходной порт-порт P17.
6. Аналоговый выход напряжения 0-10 В, изолированный оптопаркером, может управляться с соответствующим аналоговым подключением
Преобразователь частоты рта контролирует Скорость вращения шпинделя. Выходной порт-порт P1.
7. Откройте все 17 портов, который может быть подключен к водителям С оптопары, и может контролировать 5-осевой шаговые двигатели.
8. P1 используется как Выход PWM для управления контроллером скорости вращения шпинделя с оптомуфтом.
9. Может быть подключен к драйверу с общим катодом или общим анодом и входным уровнем 5 В.

MHD666

Особенности:
1: Драйвер шагового двигателя до 5 осей
2: Двухступенчатая обработка сигнала
3: 5-канальный входной интерфейс может определить аварийной остановки, лимит, центрирующий, инструмент установка и т. д.
4: интерфейс управления выходом реле, который может быть подключен к двигателю шпинделя или воздушному насосу, водяному насосу и т. д.
5: Пятиосевой дисплей рабочего индикатора, визуально отображает рабочий статус продукта
6: двойной выходной интерфейс, удобный для различных методов проводки привода
