Mach 3 4 Axis UC300-USB порт электронный контроллер Combo

Комбинированный электронный контроллер Mach3 предназначен для вашей электронной сборки workbee и станков с ЧПУ.

Комбинация включает:

4-жильный экранированный кабель (Непрерывная длина, можно отрезать самостоятельно)

2-жильный экранированный кабель (Непрерывная длина, можно отрезать самостоятельно)

4 x женские и мужские натяжения

1 x Кабель питания постоянного тока

1 заземляющий провод

1 шт. x 4 оси UC300-USB порт Mach3 контроллер

Драйвер шагового двигателя TB6600, 4 шт., x 1 Ось

1 шт. x 24 В 350 Вт означает хороший источник питания

Описание товара

UC300-это высокопроизводительный внешний контроллер движения для Mach3, с программным обеспечением Mach 3 с USB-портом, стандартным MPG-портом sup и цифровым MPG-портом Dream. Устройство может подключаться к сети управляющего компьютера. Сетевое соединение может быть построено с прямым подключением через USB-порт. Компьютер подключается к UC300 через стандартный USB-кабель. Лучше всего использовать Соединительный USB-кабель, чтобы игнорировать помехи. Устройство может использоваться для управления станками с помощью шагового или серводвигателя с интерфейсом импульса и направления; контроллер может выводить максимум 300 кГц ступенчатой частоты для каждой оси и может работать с 6 осями. Контроллер имеет 3-6 осей для пользовательских опций

Особенности:

1. Управление движением 3-6 осей (X,Y,Z,A,B,C) на выбор, максимальная выходная частота 300 кГц/ось;

2. Связь по USB с программным обеспечением Mach 3;

3. Основной источник питания 24 В постоянного тока, ток должен превышать 1 А;

4. Питание IO-это вход источника питания 24 В постоянного тока, ток должен превышать 1 А (контроллер уже подает питание для порта ввода-вывода, больше не нужен внешний источник питания для порта ввода-вывода);

5. 12 оптоизолированных цифровых входных портов, 10 оптоизолированных цифровых выходных портов;

6. 1 аналоговый выходной порт с регулируемой скоростью 0-10 В для шпинделя (можно заменить на выходной порт PWM);

7. Чип управления движением руки;

8. Совместим со стандартным MPG, а также с Digital Dream MPG

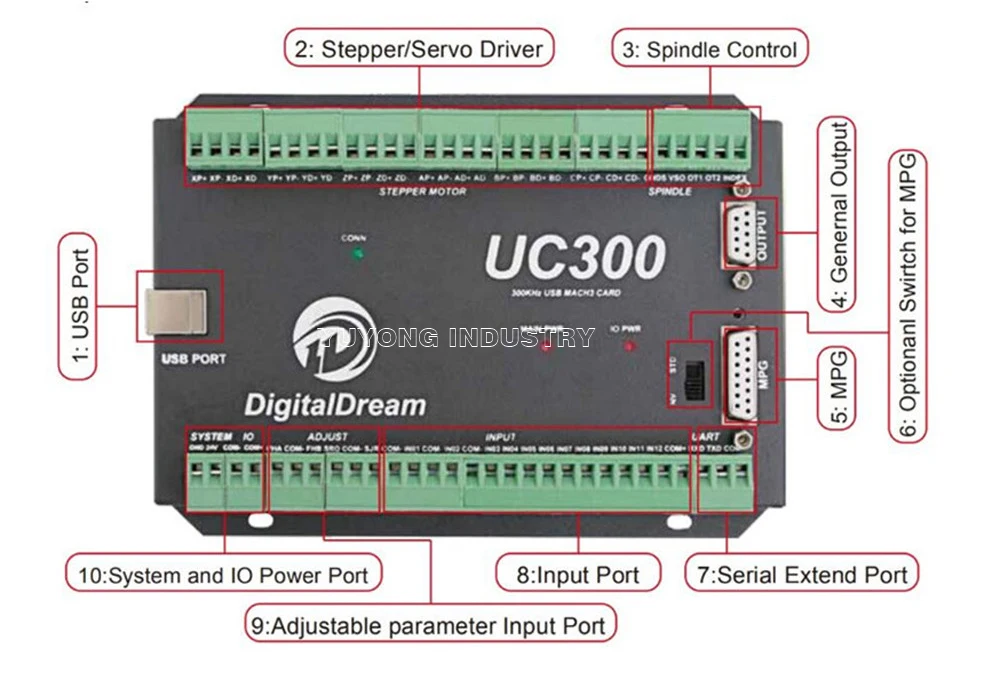

Определение и метод подключения продукта

1. Интерфейс связи USB к ПК

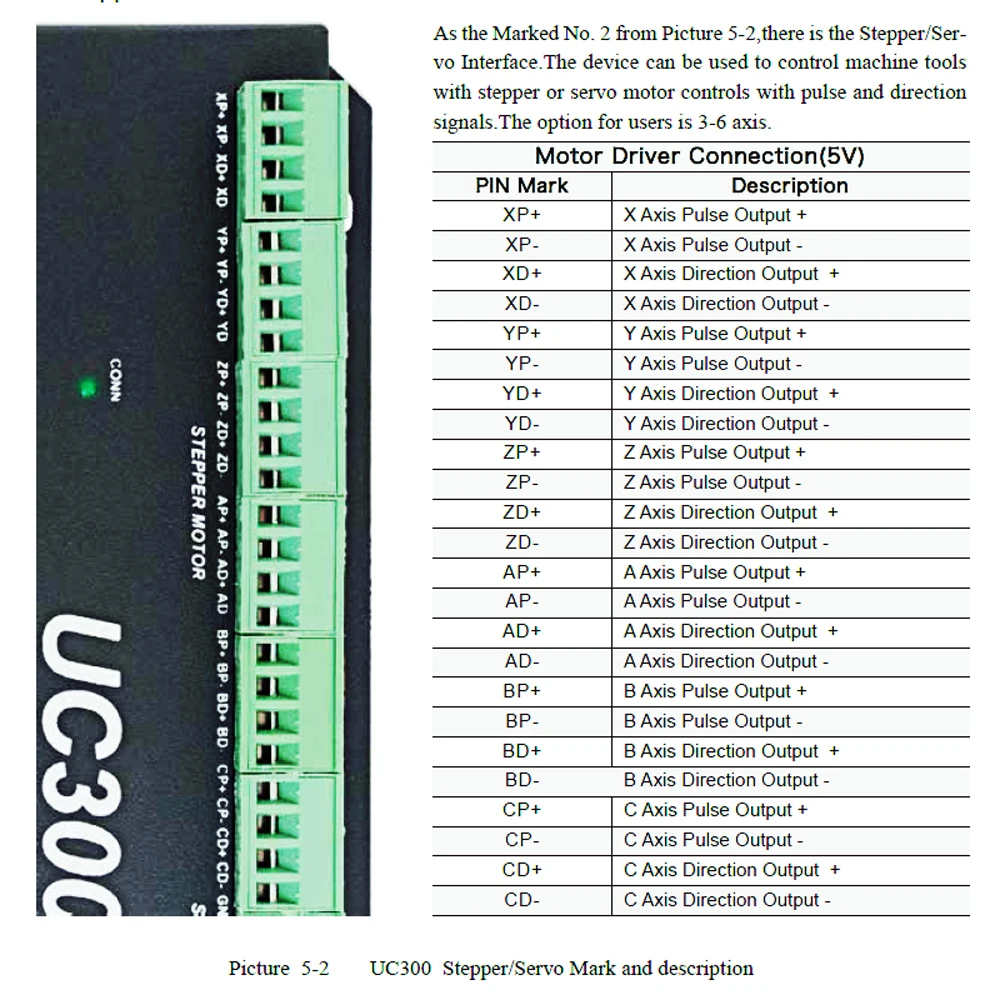

2. Порт подключения драйвера шагового/серводвигателя

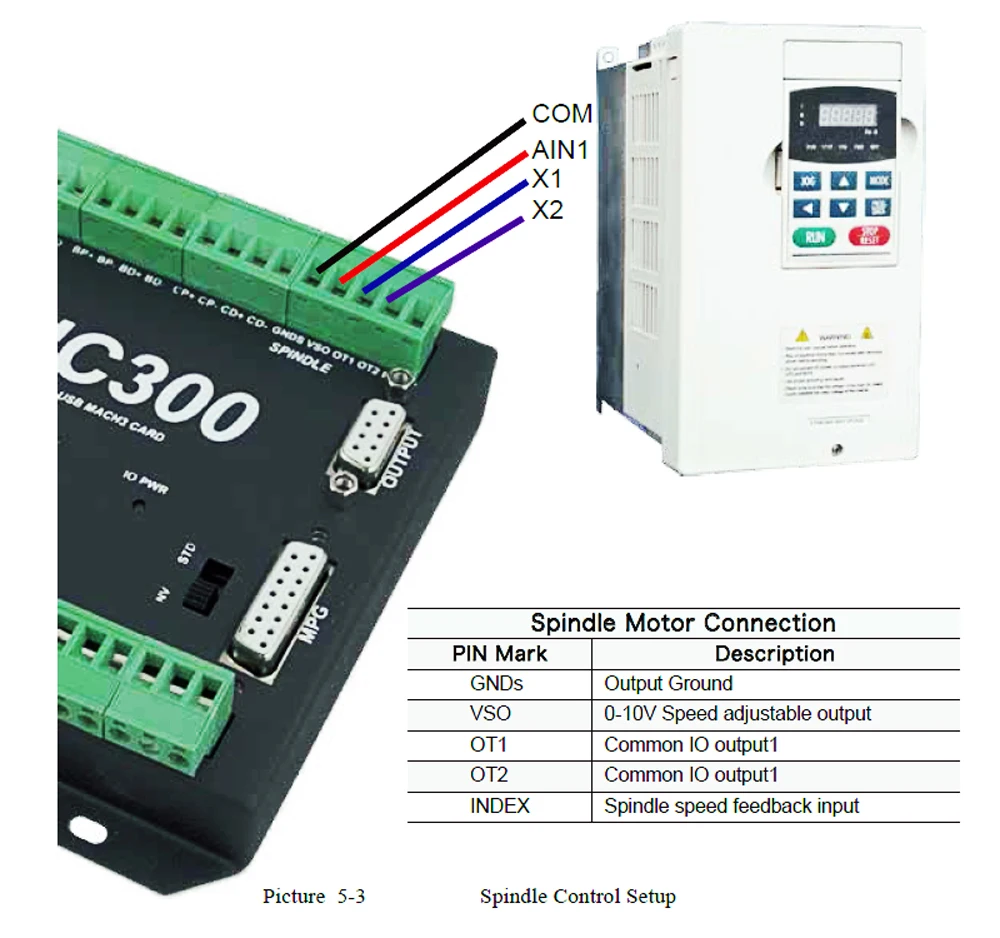

3. Выходной порт управления шпинделем

4. Выходной интерфейс Gerneral

5. Порт MPG

6. Функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG

7. Последовательный Удлинительный порт

8. Входной порт: предел/дом/зонд и т. д.

9. Регулируемый входной порт параметров

10. Основная система и порт питания IO

Шаговый Драйвер TB6600:

Тип входной питания постоянного тока: 9 В ~ 40 В (стандартное 24 В).

Выходной ток: 0,5 ~ 4,0 А.

Mircostep: 1,2,4,8,16,32.

Защитная Форма: защита от перегрева, защита от перегрузки по току, защита от пониженного напряжения.

Источник питания MEAN WELL-24 В, 350 Вт:

Выходное напряжение-канал: 24 В

Выходная мощность: 350 Вт

Закрытый чехол

Входное напряжение: от 90 до 132 В переменного тока/от 180 В переменного тока до 264 В переменного тока, от 240 В постоянного тока до 370 В постоянного тока

Выходной ток-канал: 14,6 А

Тип крепления: шасси

Длина: 215 мм

Ширина: 115 мм

Высота: 30 мм

Входная частота: от 47 Гц до 63 Гц

Комплекты концевых выключателей:

1 х пластина концевого выключателя

2 винта с головкой-M3x10 мм

2 саморезьбовых винта M3

2 разъема Spader

1 низкопрофильный винт-m5x8 мм

1 х Тройная гайка-M5

Максимальный ток: 10А

Максимальное напряжение AC 660V

Номинальная нагрузка:

DC: 440VDC/0.3A, 220VDC/0.5A, 110VDC/1A

Тип: N/C

Выдерживаемое Напряжение: 2500 В/60 с

Температура: -25 ° ~ + 55 °

Контактное сопротивление: <25 МОм
