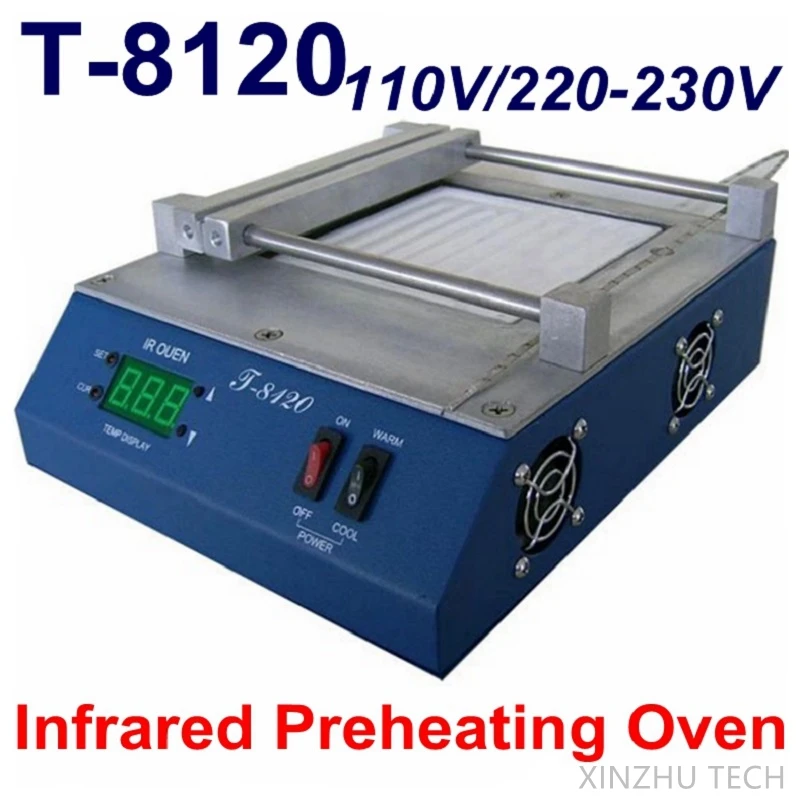

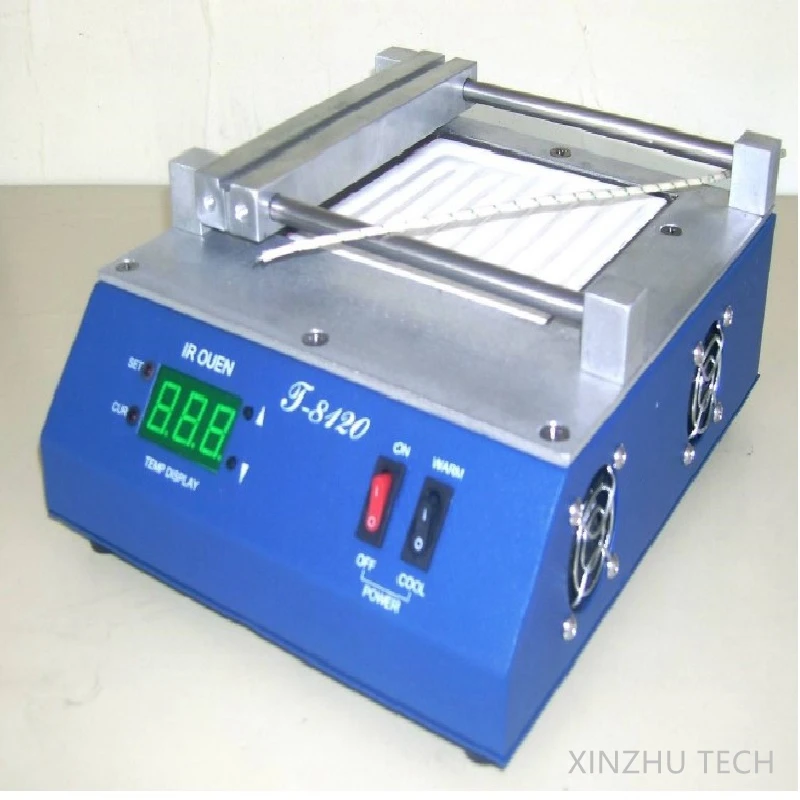

Оригинальная T-8120 печь для предварительного нагрева PUHUI T8120 Preheat Plate T 8120 SMD инфракрасная станция предварительного нагрева + T-835 сварочный аппарат BGA IRDA T835 Инфракрасная паяльная станция BGA Паяльные сварочные комплекты

Мы не отправляем этот товар по дешевой авиа-отправление Почты Китая для бесплатной доставки. Это будет слишком медленным и небезопасным. Мы отправляем товар только EMS/FedEx/UPS/DHL/TNT, чтобы гарантировать безопасную и быструю доставку! Вы доверяете нам, мы делаем все возможное!

Особенности:

1. Машина выбирает высокоэффективный инфракрасный компонент, чтобы дать тепло, которое независимое исследование, использует передовую PID интеллектуальную контролирующую тепловую технологию нагрева, точно контролирует тепло.
2. Может достичь нагрева платы PCB и компонента, который содержит свинец или нет, подходит для BGA/SMD.
3. Используйте инфракрасное тепло, легко резать, пропорции тепла, не имеют потока sirocco. Не перемещайте небольшой компонент на печатную плату, гарантируя качество сварки.
4. Эта машина имеет 600 Вт системы отопления, широко 120x120 мм. Может использоваться с ручной инфракрасной сварочной T-835.
5. Легко управлять, может управлять им через легкую тренировку.

Характеристики:

Рабочий размер: 200x240 мм
Номинальное напряжение и частота: AC220-230v/AC110V
Полная мощность машины: 800 Вт
Мощность Шасси предварительного нагрева: 600 Вт
Размер шасси предварительного нагрева: 120x120мм
Подогрев шасси Регулировка температуры: 0-450 °C
Weigth: 4 кг

Упаковочный лист:

1 xPreheating духовка основной корпус: T-8120
1 датчик температуры
1 xBoard поддержка цепи
1 x инфракрасная лампа
1 x держатель инфракрасной лампы
1 x Мощность кабеля: 0,75 × 1,8 м
1 х Руководство пользователя (компактный диск)

Инструкции по эксплуатации:

1. Запуск и проверка перед запуском:

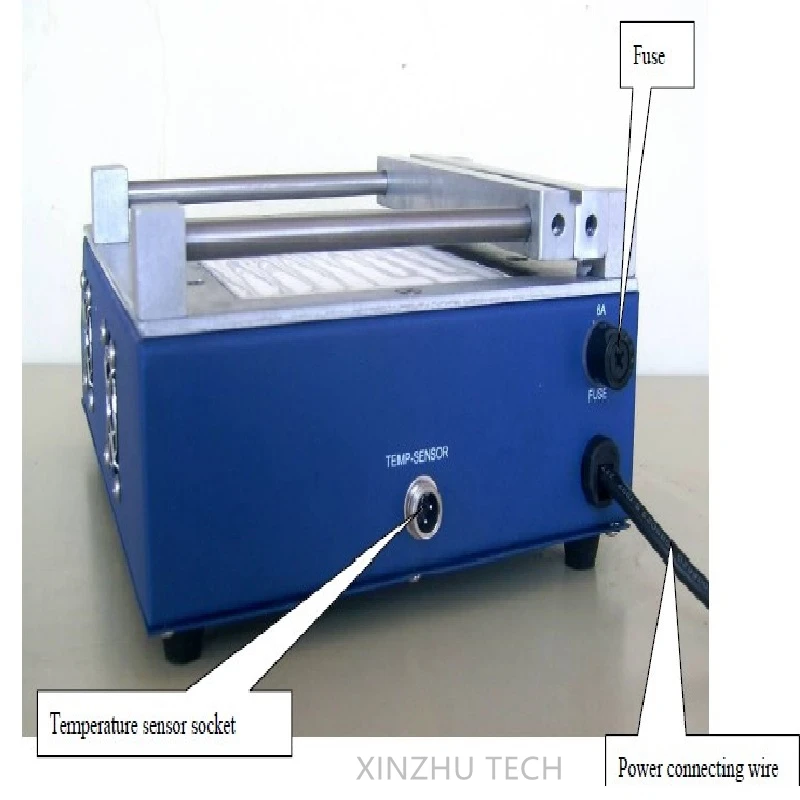

Проверьте датчик температуры и линию электропередачи.
Включите линию электропередачи. Не используйте до прохождения проверки. (Трубка nixie отображает температуру в помещении.)

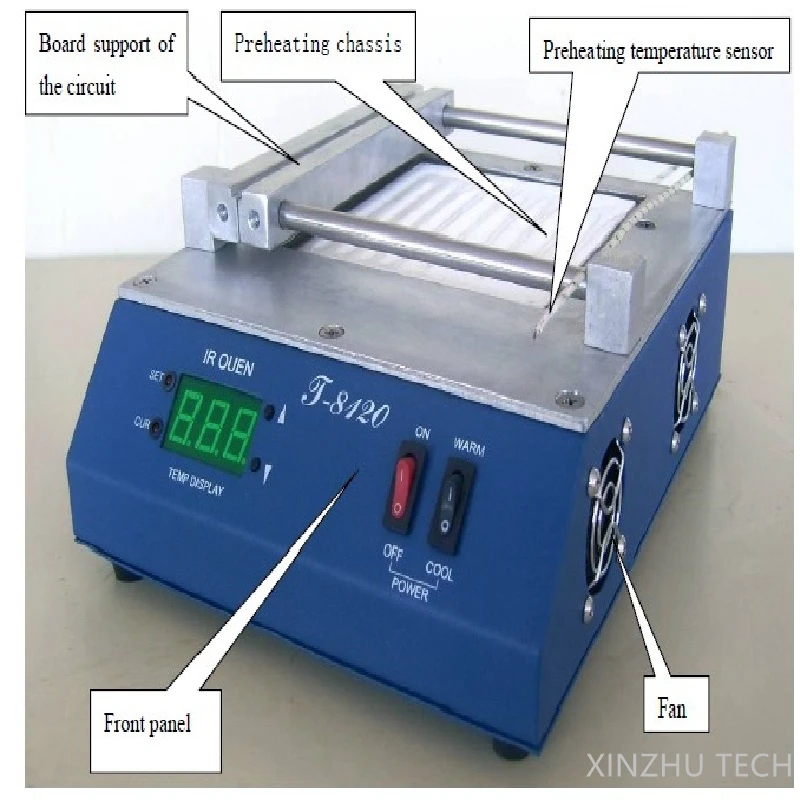

Черный переключатель на передней панели используется для управления инфракрасным шасси предварительного нагрева; Нажмите вверх, вниз, может быть на 0-450C, отрегулируйте температуру инфракрасного предварительного нагрева. Нажмите кнопку «теплый», инфракрасное шасси предварительного нагрева начинает работать, нажмите «холодный», он перестает работать.
2. Работа досок предварительного нагрева печатной платы:
(1) размещение и Настройка печатных плат: в соответствии с размером печатных плат, отрегулируйте расположение опоры платы, Положите печатную плату на опору и плотно закрепите винт руками. Установите головку для измерения температуры на печатной плате, которая должна предварительно нагреваться, используйте алюминиево-фольговую бумагу или клейкую бумагу, чтобы плотно приклеиться.
В соответствии с размером печатной платы и технологическими требованиями к сварке, нажмите кнопку вверх и вниз, между 0C и 450C, регулируйте выходную температуру шасси предварительного нагрева.
(2) Открытие и закрытие предварительного нагрева:
Нажмите кнопку «теплый», откройте шасси предварительного нагрева около 3-5 минут, чтобы температура была примерно установленной, а затем продолжите работу.
После окончания нажмите «COOL», шасси предварительного нагрева прекратит работу.
Внимание: на этот раз можно закрыть выключатель питания, после полного охлаждения машины закройте источник питания.
Общее преднагревание температуры предложение: когда плата PCB имеет свинец, может регулировать температуру инфракрасного подогрева шасси до 100-120C; Когда плата PCB имеет не свинец, может регулироваться до 120-140C; также может установить разную температуру предварительного нагрева по желанию пользователя.
3. Установка и настройка машины:
Этот инфракрасный Подогрев шасси включает в себя: Общий поток давления-через нагрев способ и ПИД процент регулировки способ, вы можете настроить в соответствии с PCB платы преднагревания. Общее предложение Температура предварительного нагрева ниже 250C, выбирает метод корректировки PID процент; Температура предварительного нагрева выше 250C, используйте общий поток давления через нагрев.
Метод регулировки:
1. Нажмите вверх, дисплей: C =?
2. Нажмите Вниз, выберите 0 или 1, каждое нажатие изменяет статус один раз, C = 0-коррекция PID, C = 1-управление переключением.

Внимание!

1. После окончания, не выключайте питание немедленно; Сделайте инфракрасное подогревающее шасси полным охлаждением.
2. Держите вентиляцию свободной от протекания, инфракрасное шасси предварительного нагрева чистым; Используйте обезвоженный спирт, чтобы регулярно чистить!
3. Осторожно, Высокая температура работы, обратите внимание, избегает ожогов.
4. Долгое время не используется, необходимо выключить источник питания!
