CD ROM оптический привод поворотный стол и плеер с коаксиальной оптической

Modname = ckeditor

Цветовая классификация:

Модель 1: обычная Коаксиальная головка + волоконный выход

Модель 2: Тайваньская Коаксиальная головка с золотым покрытием + волоконный выход

Модель 3: Обычный коаксиальный выход

Модель 4: Высококачественная версия

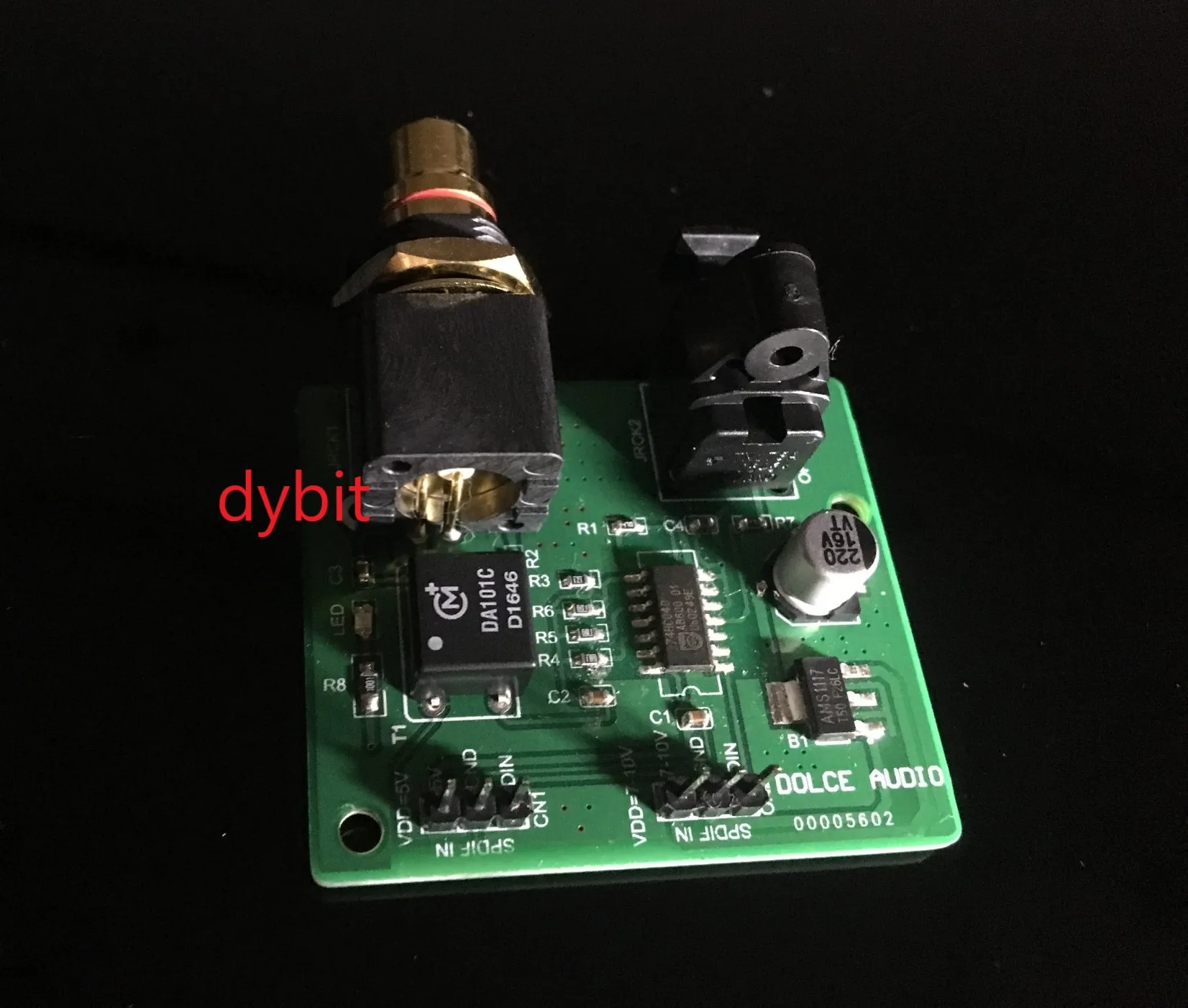

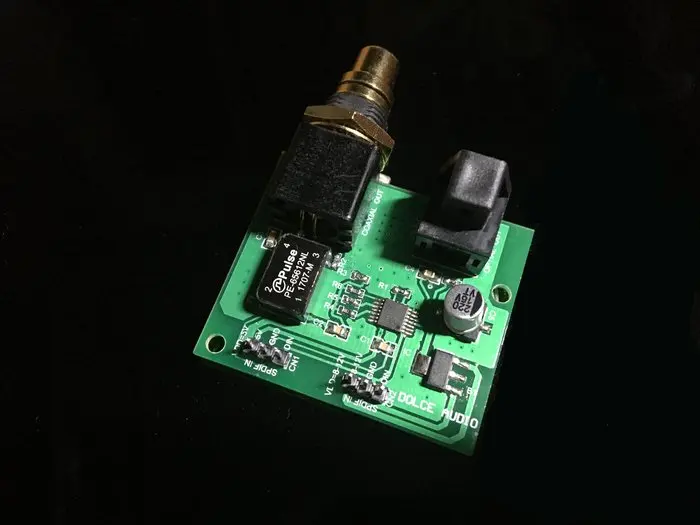

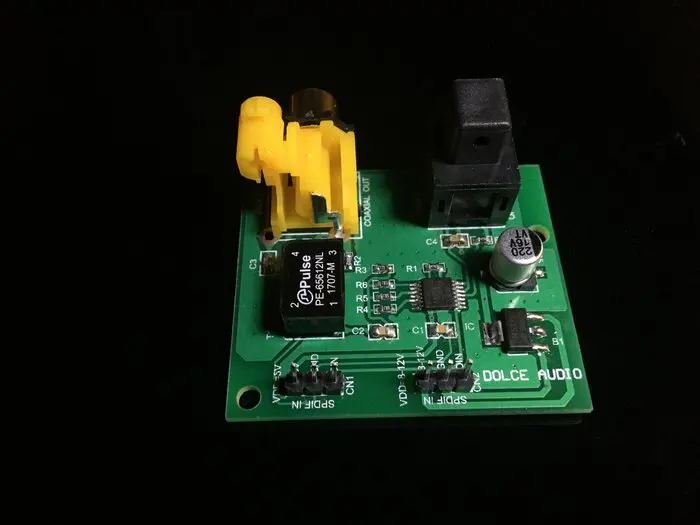

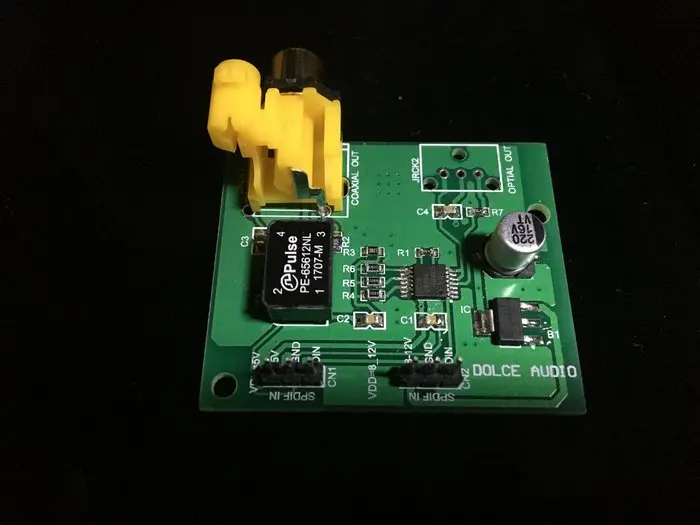

На изображении ниже представлена последняя версия cbplate, она лучше, чем старая версия, увеличенный светодиодный светильник, чип usessop14 Инкапсуляция (используется для beTSSOP-14), оптимизация линии и добавленная версия высокой конфигурации! Все вышеуказанные фотографии от босса, теперь все они доставляются в соответствии с новой версией, конечно, выберите другую выходную головку, Фактическая доставка в соответствии с соответствующей доставкой, PCBThe доски Все новые версии, например, вы выбираете общий коаксиальный выход, мы не отправим товар в виде двух Горохов на следующих фотографиях. Из-за Различные партии компонентов, Марка используемых деталей, цвет, форма, размер может отличаться, но производительность и функции платы, и размер платы, параметры напряжения, модели чипов все одинаковые, изображение только для справки ! Пожалуйста, будьте в курсе!

Обратите внимание, что не все машины могут быть модернизированы.

Вам нужно найти machineDSPchip, проверьте информацию, чтобы узнать, есть ли какие-либо цифровые pinsD0(DOBM), чип DSPThe, как правило, расположен на поверхности сварки платы, это квадратный патч.

Во-вторых, убедитесь, что ваш цифровой выход является нормальным, не закрыт (уровень соответствующего штифта может быть изменен для включения после того, как некоторые машины выключены, пожалуйста, проверьте manufacturerPDFDocumentation).

Если у вас есть волокна в вашей машине, вы можете попробовать получить сигнал от головки волокна.

Область применения:

CD-ROM(CDCD привод), DVD-ROM(DVDCD привод), BD-ROM(Blu ray drive), материнская плата компьютера (beltSPDIF OUTThat type of That) и cdкоаксиальный оптический волоконный выход

Метод подключения:

1. Вы можете выбрать источник питания постоянного тока 5 В orcc 8 В ~ 12 В, удобный источник питания от оригинальной машины

2. Если это оптический привод, "цифровой аудио" доступ к сигналу toDINPin

3. Если это isCDmachine, цифровой pin chipD0(DOBM) доступ к toDINPin, часто-usedDSP DOSee внизу для контактов, если вы не в списке, пожалуйста, найдите его самостоятельно, если исходный оптический волоконный выход, то есть, оптический волоконный вход принимает цифровой сигнал доступа toDINPin.

Отказ от ответственности: Наша продукция класса arediyclass, это связано с безопасностью электричества, только для того, чтобы иметь сертификат электрика и другие профессиональные знания друзей для продажи Если у вас нет опыта, пожалуйста, покупайте готовую продукцию в другом месте, это не для вас, мы не предоставляем онлайн-техническое руководство, есть слишком много машин, есть слишком много чипов, И мы не понимаем, я не могу вам помочь, вы можете использовать Baidu, помните! Пожалуйста, поймите, что существует риск того, что оригинальная машина потеряет свою гарантийную квалификацию, пожалуйста, убедитесь, что у вас достаточно понимания принципа оригинальной цепи, в противном случае ваша машина может быть повреждена, мы не несем ответственности за это.

CommonDSPchip BOBMPin of Следующая информация из Интернета, Цифровые контакты, соответствующие чипам, не сортируются по нашим storeDodata, если есть какая-либо ошибка, пожалуйста, укажите это и позвольте нам исправить это, спасибо: CXD1125 BOBM = 27(57 высокий уровень) CXD1135 BOBM = 27(57 высокий уровень) CXD1165Q BOBM = 27(57 высокий уровень) CXD1167Q BOBM = 27(57 высокий уровень) CXD1167R BOBM = 25 CXD2500 BOBM = 60(59 высокий уровень) CXD2505AQ BOBM = 60(59 высокий уровень) CXD2510Q BOBM = 60(59 высокий уровень) CXD2507AQ BOBM = 39 CXD2508AR BOBM = 59 CXD2508AQ BOBM = 61 CXD2515 BOBM = 71(70 высокий уровень) CXD2525 BOBM = 71(70 высокий уровень) CXD2545 BOBM = 71(70 высокий уровень) CXD2518Q BOBM = 61 (внутренняя часть machineBOBMClosed, ее нельзя изменить) CXD3008Q BOBM = 61 CXD3068Q BOBM = 64(63 высокий уровень) CX23034 BOBM = 19 LC7861 BOBM = 64(30 высокий уровень) LC7861 BOBM = 43(30 высокий уровень) LC7862 BOBM = 43(30 высокий уровень) LC7863 BOBM = 43(30 высокий уровень) LC7865 BOBM = 43(30 высокий уровень) LC7867 BOBM = 43(30 высокий уровень) LC7868 BOBM = 43(30 высокий уровень) LC78681 BOBM = 43(27 высокий уровень) KS9210 BOBM = 27(57 высокий уровень) KS9211 BOBM = 27(57 высокий уровень) KS9212 BOBM = 27(57 высокий уровень) KS5990 BOBM = 27(57 высокий уровень) KS5991 BOBM = 27(57 высокий уровень) KS9950 BOBM = 27(57 высокий уровень) YM7121 BOBM = 23 MN6625 BOBM = 14 MN6626 BOBM = 23(58 высокий уровень) M66271 BOBM = 52 MN6627971 BOBM = 33 M662720RB BOBM = 44 SAA7210 BOBM = 27 SAA7220 BOBM = 14 SAA7340 BOBM = 32 SAA7341 BOBM = 32 SAA7345 BOBM = 02 STA1052 BOBM = 70 SAA7327H BOBM = 51 SAA7372 BOBM = 31 TC9326 BOBM = 22 TC9236 BOBM = 75 TC9432 BOBM = 09 TC9462F BOBM = 09 TC9474FA BOBM = 73 YDC101B BOBM = 23 M50423P BOBM = 04 M65820 BOBM = 04 M65822 BOBM = 28 UPD6375 BOBM = 26
