Детектор генератора тока напряжения 8 каналов 0-5 В 0-10 4-20 мА преобразователь RS485 в

Название продукта: 8CH 0-5V 0-10V 4-20MA детектор генератора напряжения тока RS485 к ADC DAC преобразователь Modbus RTU IO модуль для PLCПосылка:1 x N4DBA06 12V8-канальный с аналоговым и цифровым дисплеем АЦП ЦАП модуль ввода-выводаОписание:1 Рабочее напряжение: 12 В постоянного тока (12-25 В постоянного тока рекомендуемый источник питания с небольшой пульсацией)

2. Рабочий ток: 14-34 мА (относится к выходному току)

3 MODBUS RTU поддержка инструкции 03 06 код функции

4 3 аналоговых входных канала, 1 Входной канал переключателя: Vi1-вход напряжения 0-5 В, Vi2-вход напряжения 0-10 В, Ii-вход тока 0-20 мА; diP DiN-это входной порт переключателя (NPN/PNP фотоэлектрический изоляционный вход)

5 3 аналоговым выходом каналов, 1 переключатель выходной канал: Vo1 является 0,05-5V Выходное напряжение (<20MA), Vo2 является 0,1-10V Выходное напряжение (<20MA), io 0,5-20MA выходной ток; DoP не является выходной порт коммутатора (максимальный Управляющий ток 500MA, может непосредственно водить реле и электромагнитные клапаны)

6 Напряжение разрешение 0,01 V, точность измерений составляет 1%; В настоящее время разрешение 0.01MA, точность измерений составляет 1%; В том случае, если эта ошибка является более чем 1%, он может быть откалиброван

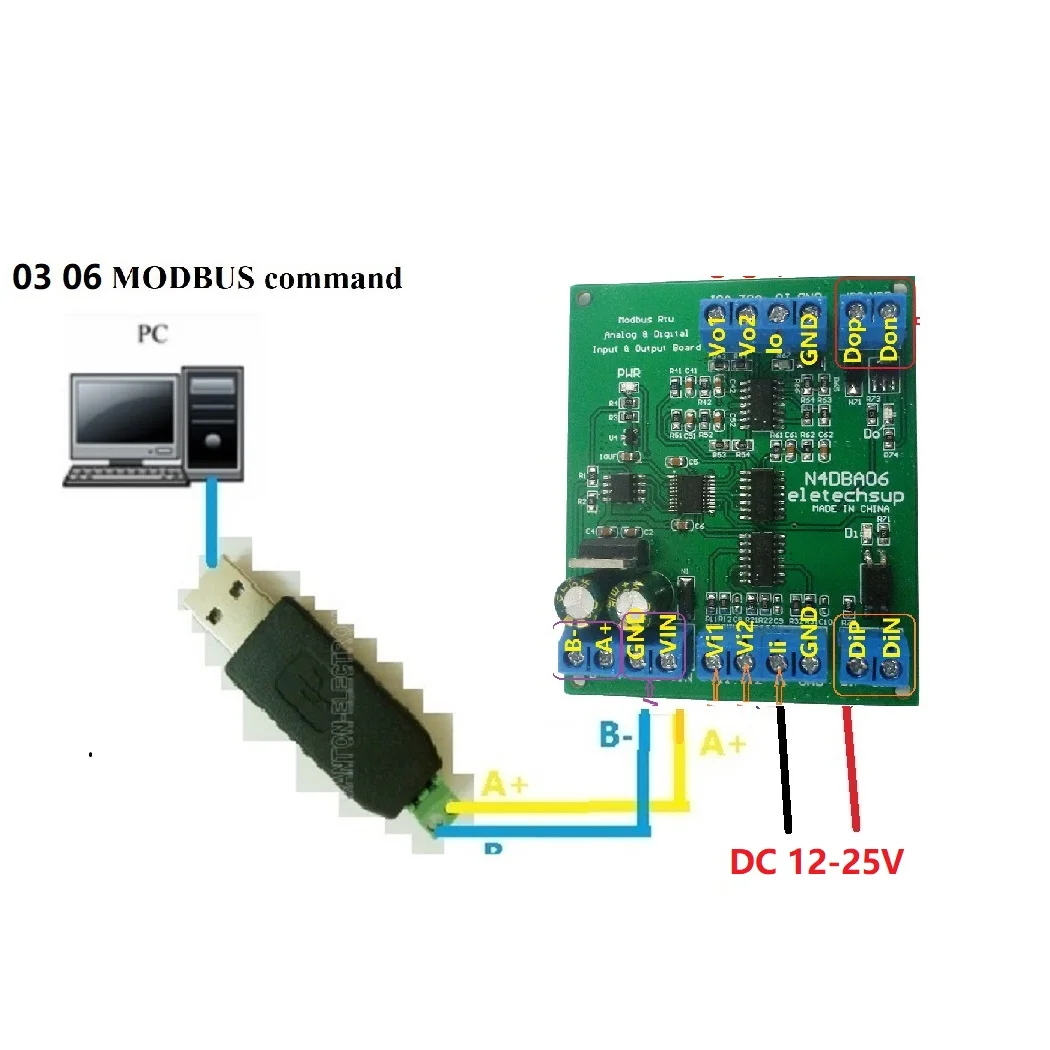

7 команд MODBUS могут быть сделаны последовательные гипертерминалы (серийный помощник) или PLC ввод;

8 в режиме команды MODBUS, он может поддерживать до 247 устройств параллельно

9 Размер: 60*72*18 мм (только печатная плата); 63*87*42 мм (с din-рейкой)
10 Вес: 33 г (только печатная плата); 85 г (с din-рейкой)Руководство по эксплуатации, пожалуйста, спросите нас после покупки

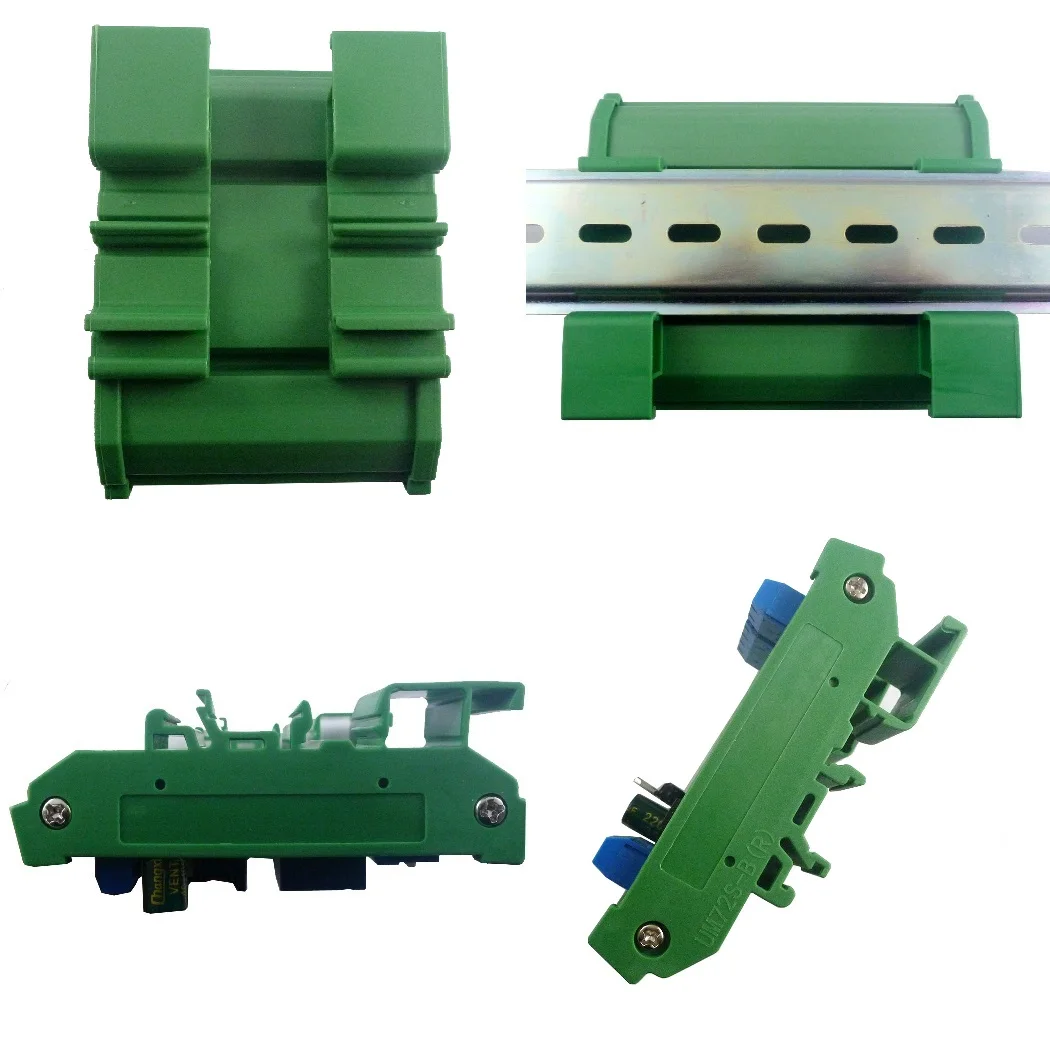

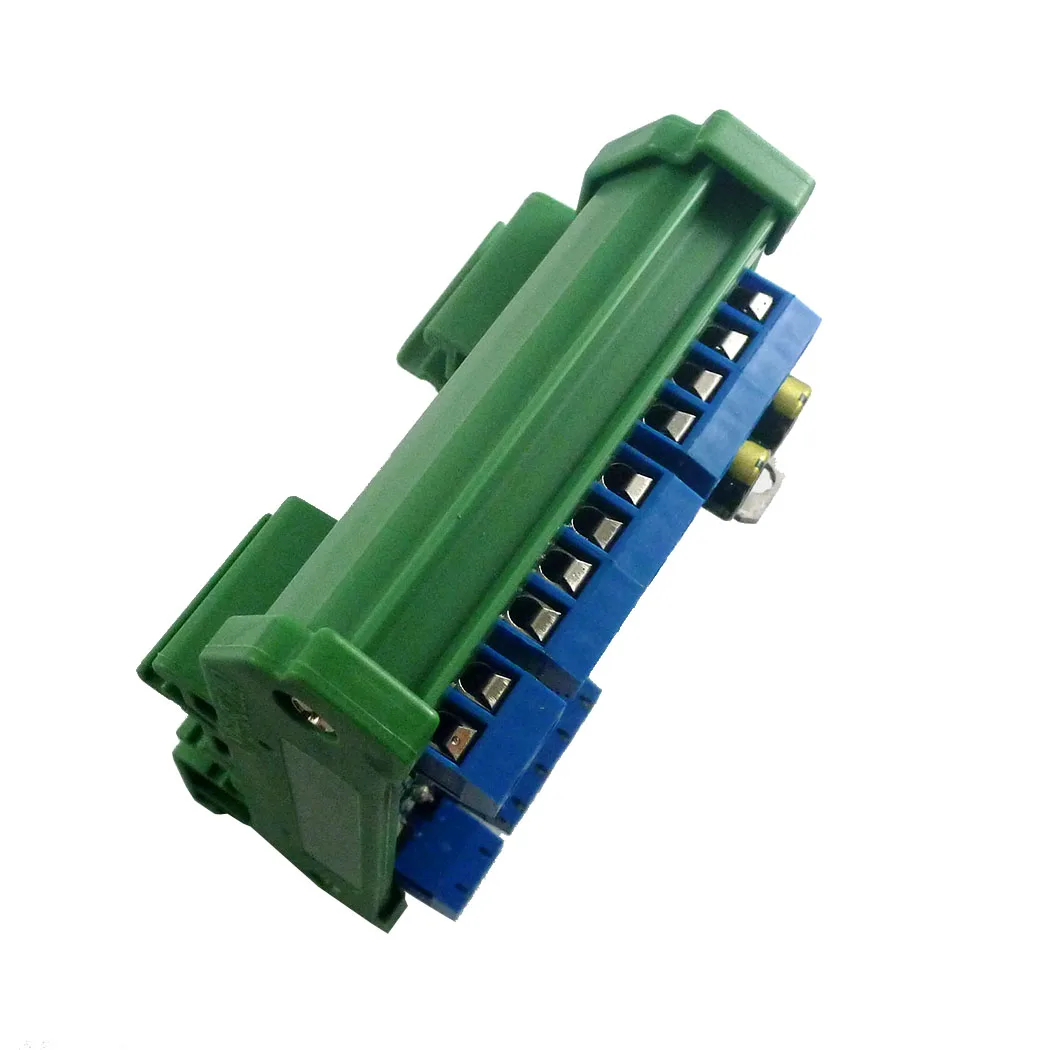

Din-рейка параметры коробки:
Модель продукта: UM72
Цвет: зеленый
Ширина: подходит для ширины печатной платы UM72(72 мм)
Класс изоляции: огнестойкий класс VO
Длина задней панели: подходит для печатных плат 60 мм
Вес нетто: 52 г
Установка: DIN35 и C45 rail
Примечание:
1 канал 1 (Vo1) Диапазон выходного напряжения 0,05 V-5V, канал 2 (Vo2) Диапазон выходного напряжения 0,1 V-10V, канал 3 (ввода/вывода) диапазон выходного тока составляет 0,5-20MA
2 в момент включения питания, выходные порты тока и напряжения имеют 10-20 мс высоких импульсов

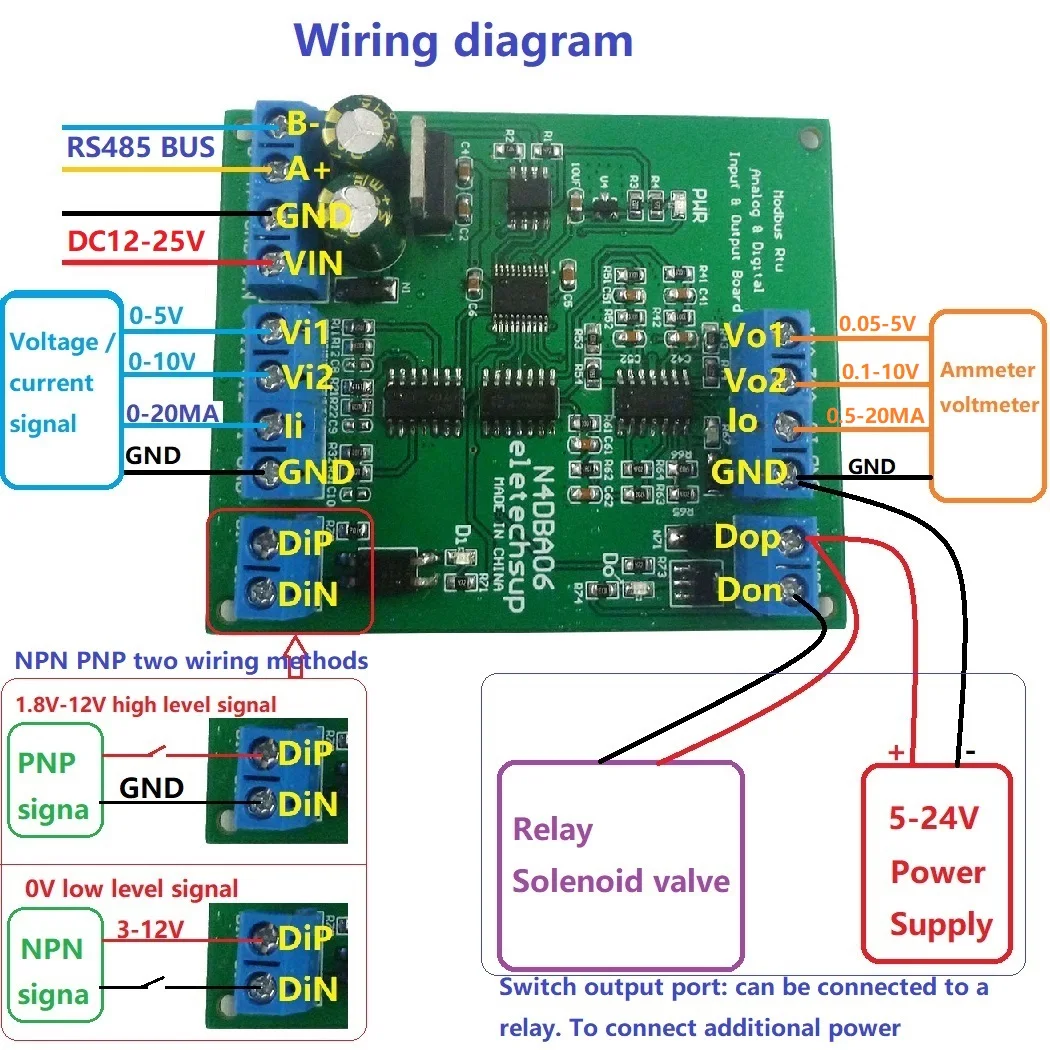

3 DiP DiN является пассивным входным портом переключателя (см. Рис. Ниже для проводки)
4 DoP DoN-это пассивный выходной порт переключателя (см. Рис. Ниже для проводки)


Применение
4-20 мА/0-20 мА устройства ввода и вывода
0-5 В/0-10 вУстройства ввода и вывода
Измерение передачи сигнала тока и напряжения
Автоматизированный промышленный ПЛК
Умный дом, домашняя Автоматизация;
Система идентификации;
Удаленный мониторинг RS485;
Мультиметр Вольтметр

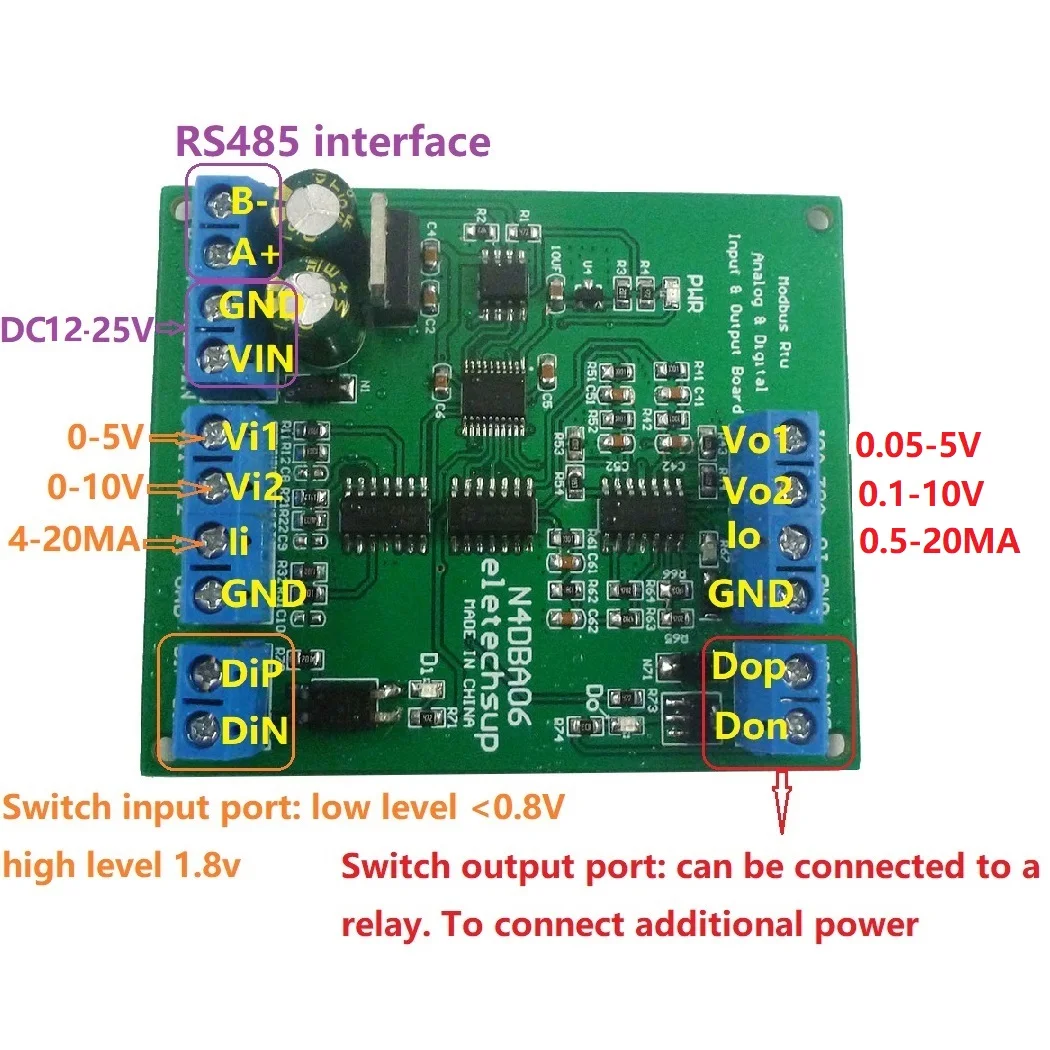

Описание интерфейса

---
