ЖК-сенсорный экран DWIN дисплей HMI последовательный TFT-ЖК-модуль UART сенсорная

ЖК-сенсорный экран DWIN дисплей HMI последовательный TFT-ЖК-модуль UART сенсорная

О DWIN

Beijing DWIN Technology Co., Ltd., часто называемая технологией DWIN, является крупным производителем, а также мировым лидером в 2-21,5 дюймовых ЖК-модулях TFT, дисплей HMI и сенсорных экранах, ЖК-панель. Также предоставляем всю линейку продуктов, техническую консультацию и послепродажное обслуживание для всех видов дисплеев, предлагаем HMI панель, промышленные дисплеи, интерактивную сенсорную панель, Емкостные/резистивные сенсорные экраны.

Технология DWIN была основана в 2003 году. С момента своего основания компания поддерживает поразительные темпы роста в последние годы примерно на 80% года, стать «ведущим мировым производителем высококачественных продуктов и решений для взаимодействия человека и машины».

、 Информация о компании

Основные категории продукции:
-Умные ЖК-модули/умные сенсорные экраны HMI: 2 ', 2,4 ", 2,8", 3 ", 3,5", 4 ", 4,3", 5 ", 5,6", 7 ", 8", 8,88 ", 9,7", 10,1 ", 11,6", 10,4 ", 12,1", 15 ", 15,6", 18,5 ", 21,5". Может управляться любым микроконтроллером, таким как STM32, ARDUINO, MSP430, PIC, M68HC, NXP 51 и т. д., через последовательный порт TTL/RS232/RS485 с помощью простой шестигранной поддержки.
-Мультимедийные умные ЖК-модули/умные сенсорные экраны HMI: 7 ", 8", 10,1 ", 10,4",15 ", поддержка воспроизведения видео и аудио, поддержка 1-сторонней цифровой USB-камеры.
-Плата адаптера LCD + HDMI + Дополнительные решения для сенсорной панели: 7 ", 8,88", 10,1 ", принимаем настройки для ЖК-дисплея любого размера, который у нас есть, подходит для Linux/Andriod/raspberry pi и других микрокомпьютерных систем.
-Горячая продажа и конкурентоспособная цена TFT ЖК-дисплей и дополнительные сенсорные панели: 3,5 ", 4,3", 7 ", 8", 10,4 ".
-Сенсорные ЖК-экраны HMI с системой Andriod 8,1: 7 ", 10,1". Для коммерческих и промышленных приложений высокого класса, емкостная сенсорная панель, USB OTG * 1,USB HOST * 2,Ethernet * 1,3. Головной телефонный интерфейс 5 мм * 1, микрофон * 1, двухканальный Стереодинамик * 2,SDHC * 1, камера * 1,WIFI, BT, Кнопка сна/пробуждения (PWRON), кнопка записи прошивки Android (Masrom, восстановить).
-Цветной TFT LCD экран настенные панели: 2,8 ", 3,5", 4 ", 4,1", 4,3 ",7". Контроллер и термостаты для систем управления умного дома/гостиницы/жилья/здания.

、 Описание продукта ---DMG80480C043_06W(ЖК-модуль)

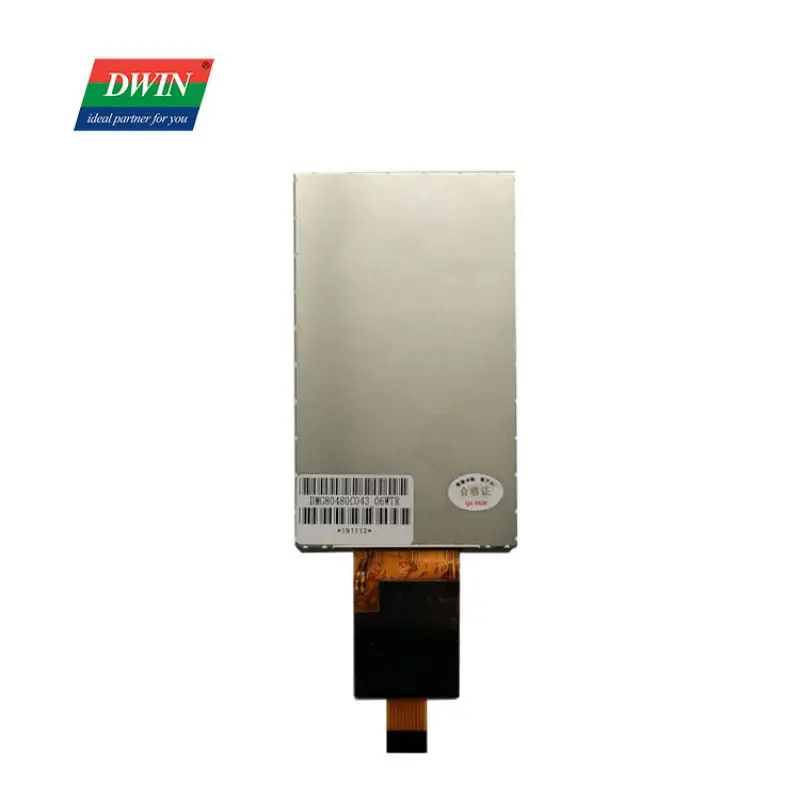

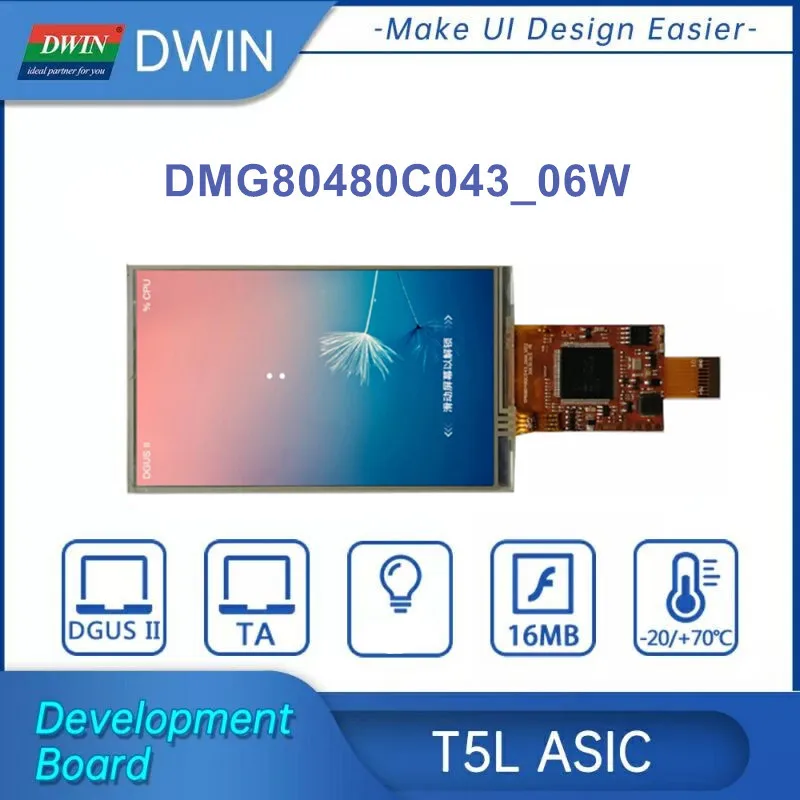

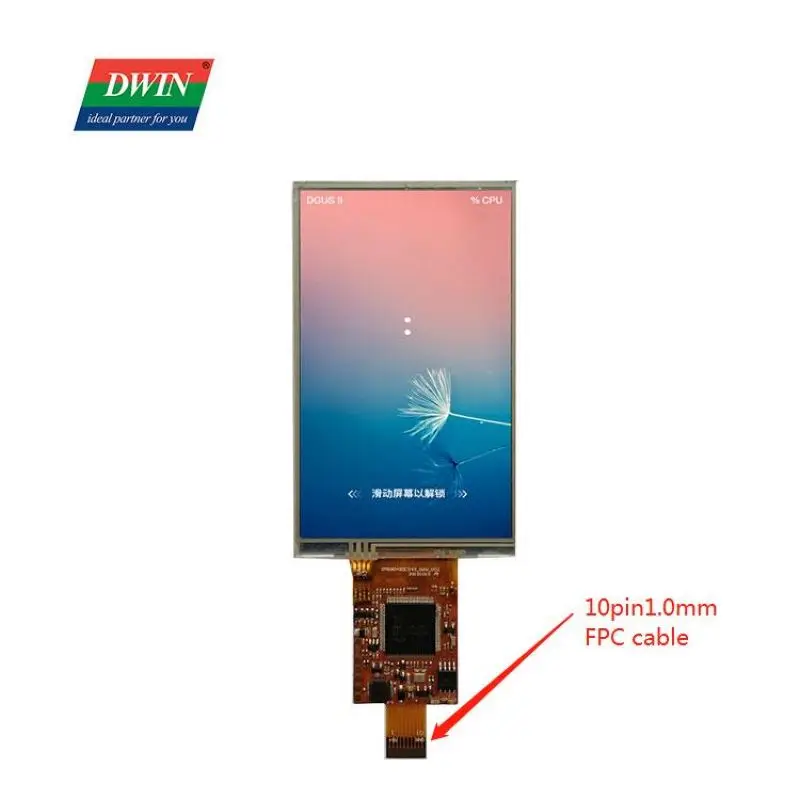

Решение для Смарт ЖК-экрана DWIN DMG80480C043_06W

● На основе T5L ASIC, Работает с системой DGUS II коммерческого класса.

●4,3Дюймы, Разрешение 800*480 пикселей, 16,7 М Цвета, IPS-TFT-LCM, широкий обзор ангела.

● Резистивный Сенсорный экран.

1.Параметры спецификации

1.1 параметры дисплея

Тип ЖК

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85 °/85 °/85 °/85 °(L/R/U/D)

Разрешение

800 × 480 пикселей

Цвет

16,7 М (16777216) цвета

Активная область (A.A.)

56,16 мм (Ш) × 93,60 мм (В)

Зона обзора (V.A.)

-

Режим подсветки

Светодиодный

Подсветка

Жизнь

> 30000 часов (время уменьшения яркости до 50% при условии непрерывной работы максимум

Яркость)

Яркость

WTR: 250 нит
WN: 300 нит

Контроль яркости

Система TA: 64 уровня регулировки;
Система dgusⅱ: 100 уровней регулировки
(Не рекомендуется устанавливать яркость на 1% ~ 30%
Максимум, что может привести к мерцанию)

Примечание: Длительное отображение высокой контрастности неподвижного изображения в течение 30 минут может

Для отображения остаточной тени Используйте заставку, чтобы избежать этой проблемы.

1,2 Рабочая среда

Рабочая температура

-20 ℃ ~ 60 ℃ (12V @ 60% RH)

Температура хранения

-30 ℃ ~ 80 ℃

Защитная краска

-

2. Упаковка и размеры

Размер

WTR: 60,86 (Ш) × 102,57 (в) × 4,3 (Т) мм
WN: 60,86 (Ш) × 102,57 (в) × 2,8 (Т) мм

Вес нетто

WTR: 75 г
Вес: 50 г

Стандарты упаковки

Модель

Размеры

Слои

Количество

/Слой

Количество (шт)

Картон 1:

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

-

-

-

Картон 2:

250 мм (Д) × 200 мм (Ш) × 80 мм (В)

-

-

-

Картон 3:

320 мм (Д) × 270 мм (Ш) × 80 мм (В)

-

-

-

Картон 4:

450 мм (Д) × 350 мм (Ш) × 300 мм (В)

-

-

-

Картон 5:

600 мм (Д) × 450 мм (Ш) × 300 мм (В)

-

-

-

Характеристики изделия

Подробная спецификация, включая данные и параметры дисплея, напряжение и ток, проверка надежности, интерфейс, память, пользовательский интерфейс и периферийные устройства, емкость упаковки иРазмер.

Правило именования

Вы можете лучше узнать конфигурацию дисплея через номер модели.

Тип интеллектуального дисплея

Размер варьируется от 1,5 до 21,5 дюйма, с разным разрешением, классом. Вы можете найти больше вариантов, чтобы соответствовать вашим требованиям.

Упаковка и доставка

Антистатический пакет + пенопласт + бумажные картонные упаковочные материалы для международных воздушная грузовая перевозка.
Готовые запасы для быстрой доставки в течение 7 дней для образцов!
Нет требований MOQ для любого стандартного продукта!

Применение продукта

Интеллектуальные дисплеи DWIN HMI могут быть использованы для всех видов отраслей промышленности, включая медицинские и косметические приборы, энергию и электроэнергию, инструмент, транспортное поле, гражданское оборудование, оборудование, автоматизация и система управления и т. д.

Гарантия качества

Различные проверки качества перед запуском продукта для стабильной работы.
Полная система контроля качества от IQC, IPQC до OQC.
ISO9001 сертифицированный производственный парк.
Все продукты соответствуют CE & RoHS, сертификаты будут выданы согласно требованиям.
Один год гарантии качества после даты CI!

Основной поставщик

Всегда сотрудничайте с ведущими поставщиками по всему миру, чтобы обеспечить качество продукции.

Почему выбирают DWIN

Заводская цена с прямым техническим и послепродажным обслуживанием.
Быстрая доставка со стабильным качеством и поставками.

Часто задаваемые вопросы интеллектуальных дисплеев DWIN HMI

В1: Как я могу начать разработку с ЖК-модуля DWIN? Могу ли я собрать его прямо на моей машине?
О: Нет, сначала необходимо обновить программу до ЖК-дисплея, а затем собрать ее.
Шаг 1. Проверьте программную платформу экрана, она указана в техническом описании.
Шаг 2. Используйте верный SDK разработки (разные платформы используют разные SDK), чтобы завершить разработку.
Шаг 3. Обновление программы и тестирование программного обеспечения
Шаг 4. Когда все пройдет проверку, установите на машину.

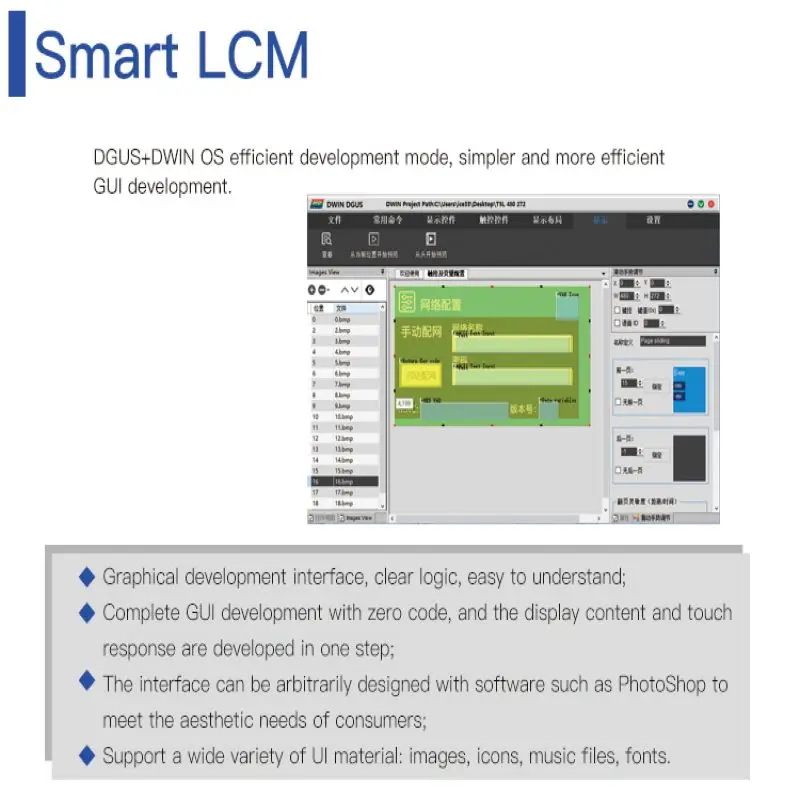

В2: включает ли ваш продукт программное обеспечение?
О: Да. В комплект входит бесплатное программное обеспечение графического пользовательского интерфейса.

В3: нужен ли товар DWIN минимальный заказ при покупке? Мне нужно только несколько образцов в первый.
О: Нет MOQ для стандартного продукта.

В4: какие виды экспресс-доставки поддерживаются? Торговые условия?
О: требуется Aliexpress Стандартная доставка или DHL, TNT, UPS, Fedex. Торговые Условия EXW.

В5: поддерживает ли Экран DWIN воспроизведение видео или аудиофайлов?
О: все дисплеи с интерфейсом динамика поддерживают воспроизведение аудио. Мультимедийный продукт поддерживает Аналоговое и цифровое видео.

В6: какой размер экрана может предоставить DWIN?
О: 2,4 дюйма 2,8 дюйма 3,0 дюйма 3,5 дюйма 4,0 дюйма 4,1 дюйма 4,3 дюйма 5,0 дюйма 5,6 дюйма 6,86 дюйма 7,0 дюйма 8,0 дюйма 8,88 дюйма 9,7 дюйма 10,1 дюйма 10,2 дюйма 10,4 дюйма 12,1 дюйма 15,0 дюйма 15,6 дюйма 18,5''

В7: я не хочу тратить свое время на разработку вашего экрана, можете ли вы разработать его для меня?
О: Да, DWIN предоставляет индивидуальные решения, пожалуйста, свяжитесь со мной и сообщите подробности.

В8: Какова гарантия качества экранов DWIN?
О: 12 месяцев с даты CI.
В9: какие условия оплаты?
О: 100% T/T заранее.

Если требуется возврат или возмещение, пожалуйста, свяжитесь с нами перед возвратом товара!

Если у вас есть дополнительные вопросы или требуется обслуживание по индивидуальному заказу, пожалуйста, свяжитесь со мной по информации ниже!
