Описание

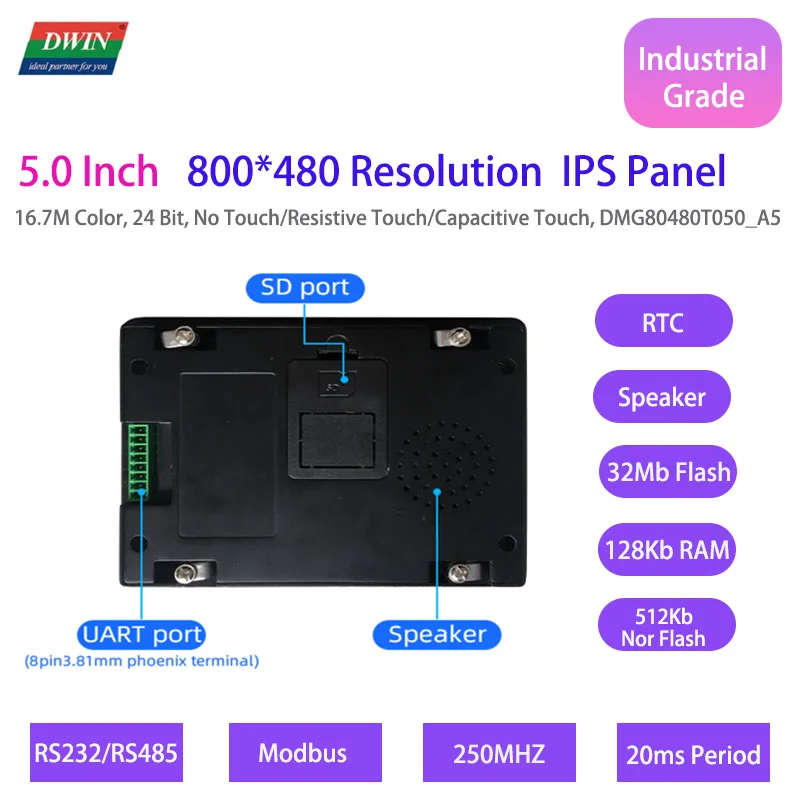

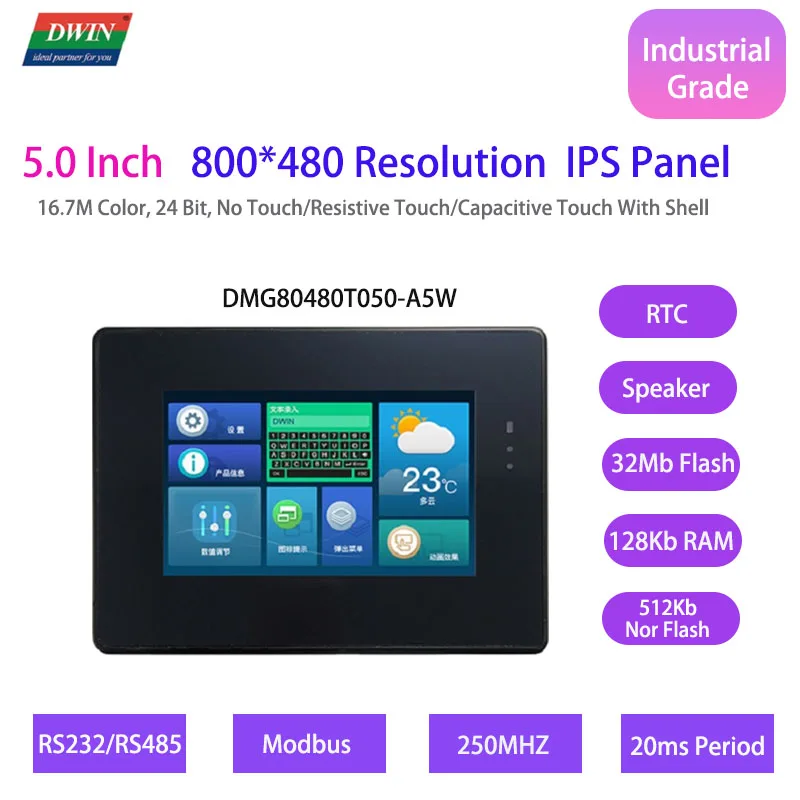

DMG80480T050_A5W-это 5,0 дюймовый Интеллектуальный UART серийный TFT ЖК-дисплей модуль. Разрешение 800*480, IPS панель. Угол обзора 85/85/85/85, 16,7 М Цвет, 24 бит.

Он состоит из 32 Мб Flash, 128 Кб RAM, 512Kb Nor Flash. Расширение вспышки поддерживается по вашему требованию.

Работает под процессором 8051, частотой 250 МГц. RS232/RS485 доступен для связи.

Дисплей находится под T5L ASIC, который включает в себя два ядра, а именно GUI & OS.

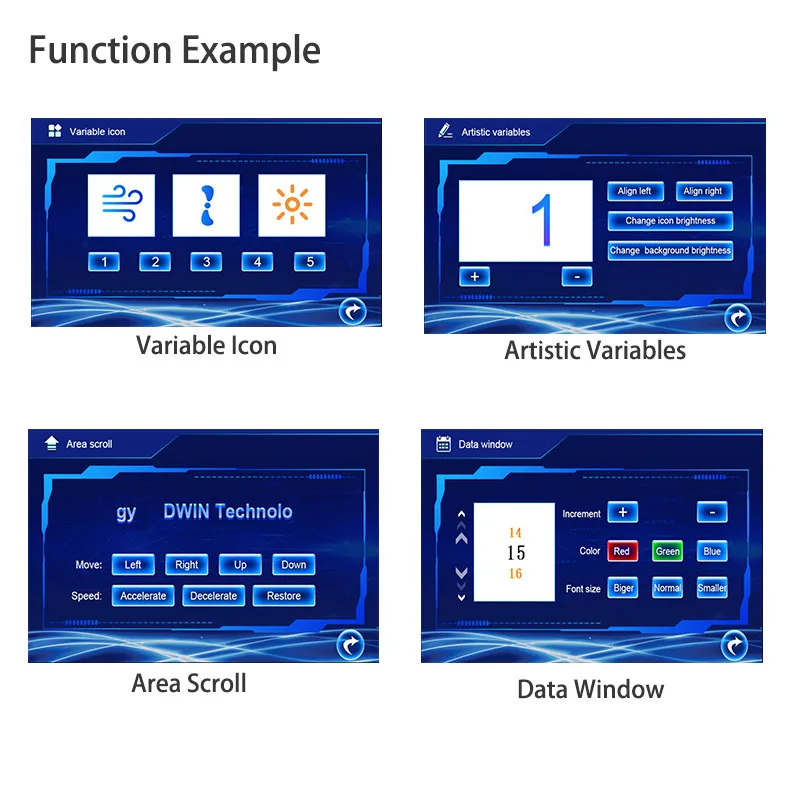

GUI предназначен для дизайна интерфейса пользовательского интерфейса, поддерживает функцию отображения данных/ввода, отображения текста/ввода, кривых в реальном времени, прокрутки, скольжения страницы, загрузки данных, графики и т. д.

Ядро ОС можно открыть клиенту для второго развития, под KEIL C51 или OS.

О интеллектуальном дисплее

Интеллектуальный модуль TFT LCD дисплея встроил драйвер LCD, контроллер и MCU в свой продукт, который освобождает инженеров-дизайнеров от утомительного пользовательского интерфейса и программирования сенсорного экрана.

Благодаря включению интеллектуального TFT ЖК-дисплея от технологии DWIN клиенты значительно уменьшают время их конечного продукта на рынок и стоимость спецификации за счет быстрой и легкой реализации графического интерфейса.

Технические спецификации

Существует два режима разработки
Модель № DMG80480T050_A5W. Один-DGUS II, другой-TA. Если вы предпочитаете стандартный набор инструкций, TA будет отвечать вашим требованиям. DGUS II находится под программным обеспечением DWIN DGUS, которое можно загрузить на официальном сайте. Вы можете достичь таких функций, как отображение текста/ввод, отображение данных/вход, кривые, загрузка данных, RTC и т. д.

UART 2 под DWIN protocal. Если подключение к ПЛК под Modbus protocal, UART 4 доступно.

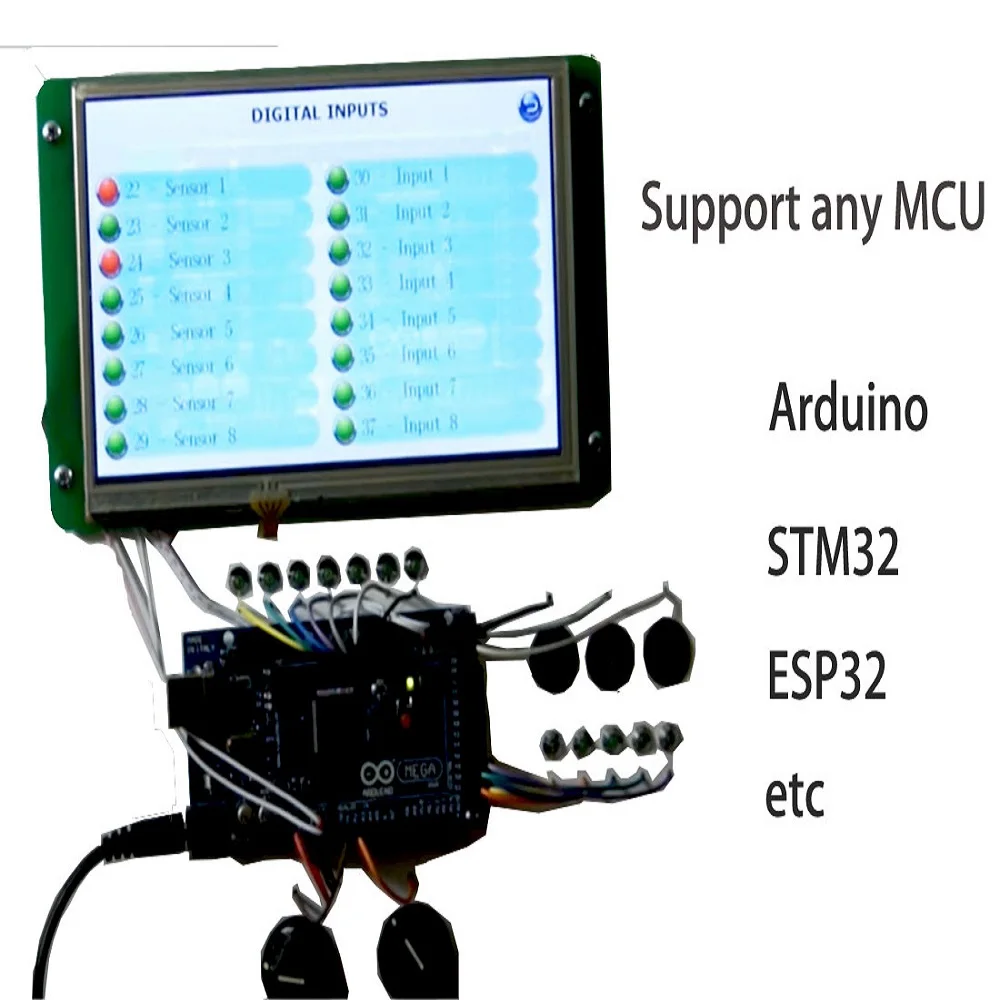

Модель поддерживает любой MCU, такой как Arduino, STM32.

Правило именования

Вы можете лучше узнать конфигурацию дисплея через номер модели.

Тип посылка

Антистатический мешок + пенопластовая коробка + бумажная коробка + хрупкое уведомление

Качество

Завод находится под управлением ISO9001.

Мастерская

Главный поставщик

Всегда сотрудничайте с ведущим поставщиком по всему миру для обеспечения качества продукции.

Главный клиент

Более чем 50000 клиентов во всем мире доверяют нашей продукции.

Примеры применения

Где бы ЖК-дисплей ни был, где бы вы ни находились.

Тип интеллектуального дисплея

Размер указан в диапазоне от 1,5 дюймов до 21,5 Дюймов, с разным разрешением, класс. Вы можете найти больше вариантов в соответствии с вашими требованиями.

Вопросы и ответы

1. Вы производитель или торговая компания?

Мы являемся производителем. Штаб-квартира DWIN расположена в Пекине, который имеет производственный парк площадью 250000 квадратных метров в провинции Хунань, Китай. Вся продукция поставляется на нашей фабрике Хунань.

2. Включает ли ваш продукт программное обеспечение?

Да. Все смарт-дисплей основан на свободном DGUS программном инструменте, но разный тип для каждого процессора (K600 +, T5,T5L). Вы можете проконсультироваться с инженером по продажам для получения подробной информации.

3. Как мне программировать дисплей?

Шаг 1: Подключите смарт-дисплей к ПК с аксессуаром (провод, адаптер и т. Д.).
Шаг 2: создайте пользовательский интерфейс на основе программного инструмента DGUS.
Шаг 3: Загрузите папку DWIN_SET на дисплей (можно считывать только папку DWIN_SET на sd-карте).
Шаг 4: имитация связи между ПК и смарт-дисплеем на основе протокола DWIN и настройки адреса.
Убедитесь, что у вас есть руководство, Заводская демонстрация, программное обеспечение и другие, которые полезны для вашего развития.

4. Какой интерфейс у смарт-дисплея?

Дисплей основан на связи последовательного порта UART. TTL/RS232/RS485 доступен.

5. Я хочу сделать некоторые настройки на вашем смарт-дисплее. Это возможно?

Да, возможно изготовление на заказ. Дизайн может включать
1) Настройка TFT-LCD модуля в соответствии с требованиями заказчика;
2) Разработка функции настройки;
3) расширение флэш-памяти до 1 Гб или 2 Гб;
4) назначьте интерфейс RS232, RS485 или TTL.

6. Вы используете резистивный сенсорный или емкостный сенсорный дисплей?

Не сенсорная панель, резистивная сенсорная панель, емкостная сенсорная панель все доступны.

7. Как я могу получить техническую поддержку, если возникнут какие-либо проблемы в период разработки?

Всегда оставайтесь на связи с инженером по продажам. Если нет такого канала, вы можете отправить электронное письмо на адрес dwinhmi@dwin.com.cn, чтобы получить помощь вовремя.

8. Как Вы гарантируете качество?

Фабрика находится под управлением качества ISO9001. И продукт может пройти CE, Rohs сертификат. Мы предоставляем 12-месячную гарантию для неискусственное дефект.

9. Есть ли у вас лимит минимального заказа?

Нет ограничений на минимальный заказ. 1 образец также приветствуется. Если вы по-новому пользователя, заинтересованы в нашей смарт-дисплей, 2,8 дюйма, 3,5 дюйма, 4,3 дюйма может быть хорошим выбором, который дешевле, при наличии необходимой функции.

10. Я хочу выбрать умный дисплей, используемый в медицинском оборудовании. Есть ли у вас такой тип?

Да, у нас есть. Наш смарт-дисплей может быть разделен на несколько типов, включая коммерческий класс, промышленный класс, медицинский класс, автомобильный класс, военный класс, чтобы удовлетворить требования к качеству в различных отраслях промышленности.

11. Может ли ваш умный дисплей подключаться к ПЛК?

Да. Смарт-дисплей содержит протокол DWIN, также поддерживает протокол Modbus. Может быть подключен к ПЛК, любому MCU и т. Д.

12. Кроме смарт-дисплея, что еще у вас есть?

DWIN постоянно проводит исследования и продвигает новый продукт каждый год. С одной стороны, обновите дизайн Смарт-дисплея. С другой стороны, продвижение других продуктов, включая Android LCD дисплей, HDMI HD дисплей, термостат и т. Д. Вы можете проверить с инженером по продажам для получения дополнительной информации.

13. Какие условия оплаты вы поддерживаете?

T/T банком, Paypal и т. Д.

14. Могу ли я посетить завод?

Всегда приветствуется в любое время. Вы также можете посмотреть видео на нашей домашней странице Alibaba или по ссылке ниже на нашем официальном сайте: DWIN Technology VR (kuleiman.com)
