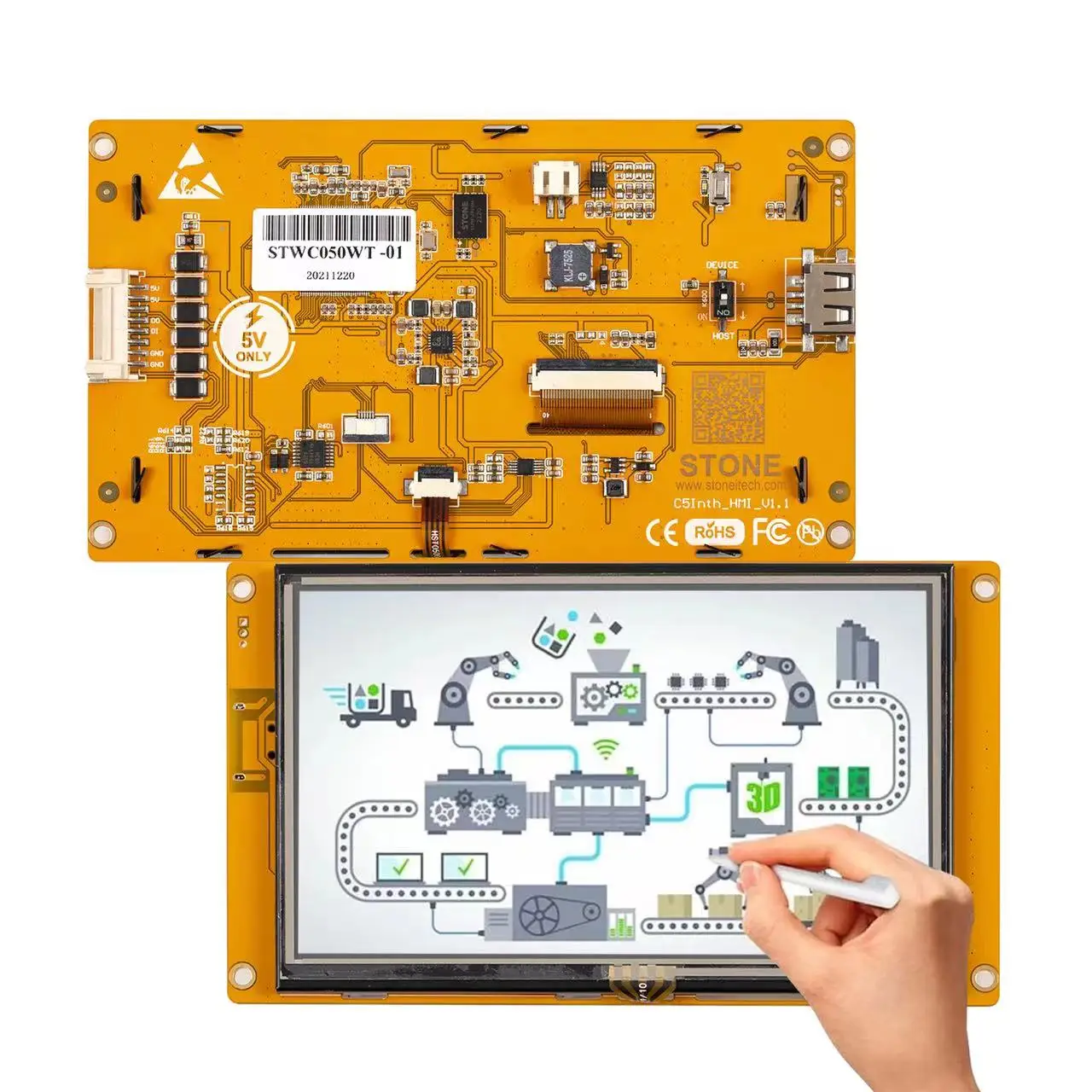

SCBRHMIПродукты были задуманы как TFT монитор и сенсорный контроллер. В комплект входит процессор, программа управления, драйвер, флэш-память,RS232/ TTL /USB, Сенсорный экран, источник питания и т. Д., поэтому это целая система отображения, основанная на мощной и легкой операционной системе, которую можно контролироватьЛюбой MCU.(Очень подходит для проектов Arduino и Raspberry Pi.)

Они могут использоваться для выполнения всех основных функций, таких как отображение текста, отображение изображения,Кривой дисплей, а также Сенсорная функция, Видео и аудио функции и т. Д.Бесплатное программное обеспечение для дизайна графического интерфейсаПростой способ создания интуитивно понятного и превосходного сенсорного пользовательского интерфейса даже для начинающих, пользовательский интерфейс может быть более широким и разнообразным. ИФлэш-память 128 мМожет хранить ваши данные, файлы конфигурации, файл изображения, файл шрифта, видео файл и аудио файл и т. Д.

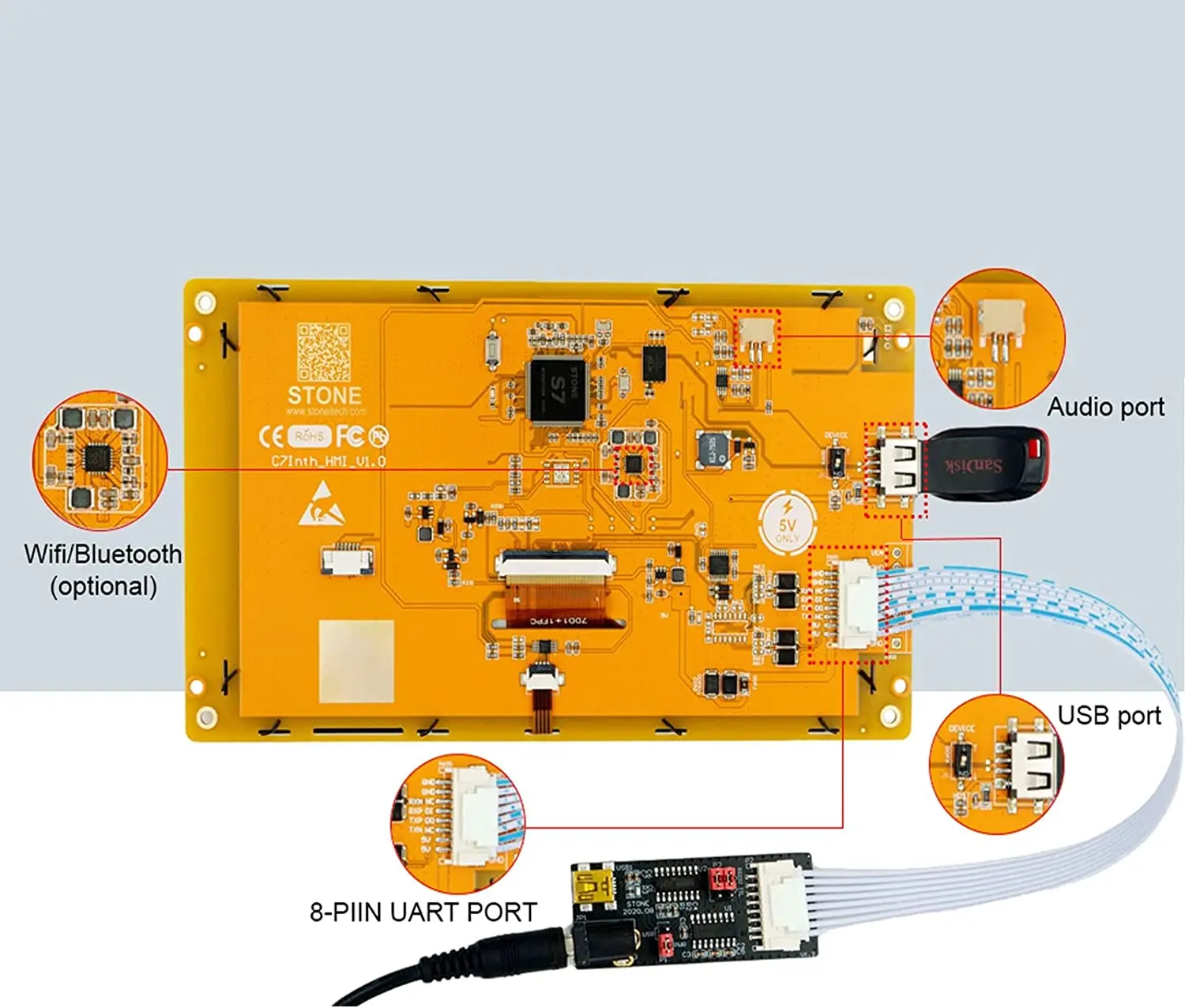

-Полностью совместим сИнтерфейс RS232/TTL UART и порт USB.

-Электромагнитные помехи медицинского класса

-Вы также можете создать свой новый файл проекта для интеллектуального tft ЖК-экрана на Windows system PC или MacOS PC

-Наш HMI TFT LCD модуль-это целая система отображения, которая поставляется сПрограммное обеспечение для дизайна графического интерфейса без затрат(Каменный дизайнер).

-Это простой способ создать интуитивно понятный, превосходный сенсорный пользовательский интерфейс даже для начинающих.

-Это будетСократите 90% времени и затрат на разработку. Это делает проектирование GUI кусочком торта.

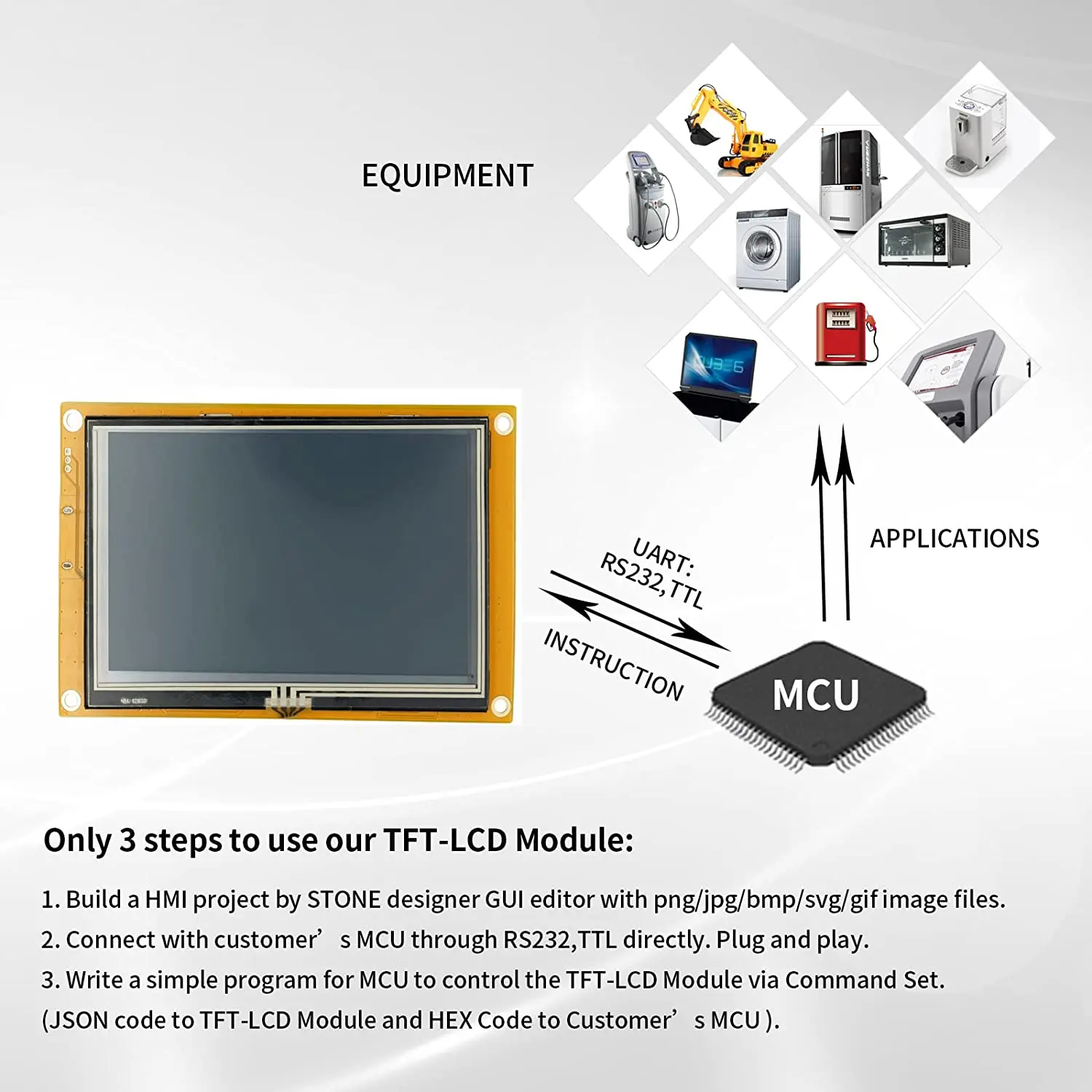

1. Создайте GUI-проект от STONE designer GUI editor с файлами изображений png/jpg/bmp/svg/gif.

2. Подключение к MCU клиента через RS232,TTL напрямую.Подключи и работай.

3. Напишите простую программу MCU для управления модулем TFT-LCD с помощью набора команд.

(Json-код для TFT-LCD модуля и шестигранный код для MCU клиента).

Вот и все.

1 ГГц Cortex-A8 Стандартный 256 Мб, расширяемый 1 ГБ или 2 Гб

Воспроизведение внешнего аудио, поддержка 720P 30 Гц высокой частоты кадров видео/WAV без потерь воспроизведения аудио

Последовательная связь, поддержка интерфейса RS232/RS485/RS422

Подключи и работай, когда внешнее устройство, подключите USB можно использовать

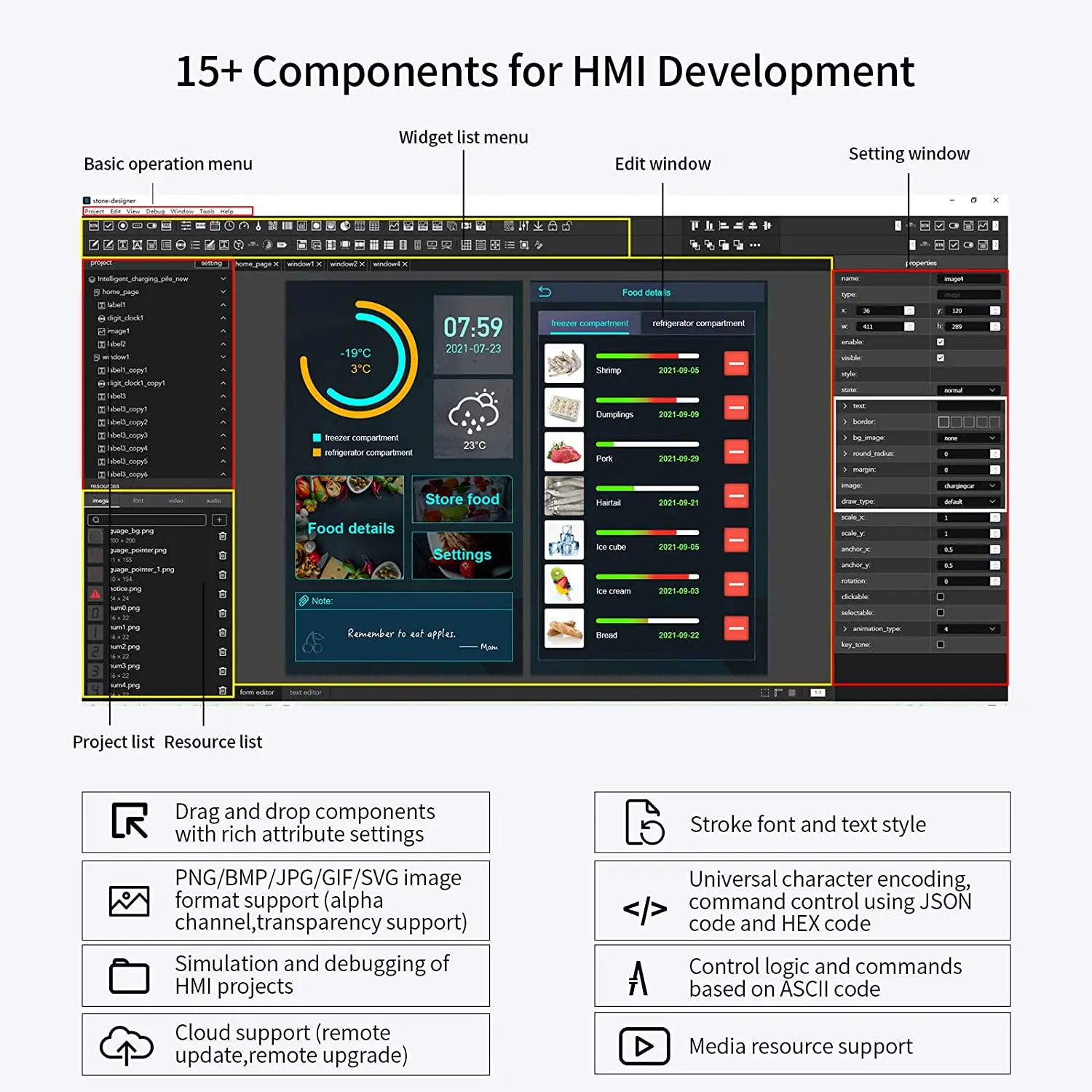

» Компоненты перетаскивания с богатым свойством

» Поддержка формата изображений PNG/BMP/JPG/GIF/SVG

(Альфа-канал, Поддержка прозрачности)

» Моделирование и отладка проектов HMI

» Облачная поддержка (удаленное обновление, удаленное обновление)

» Векторные шрифты и стили текста

» Кодирование общих символов, управление командой

С помощью json-кода и шестигранного кода

» Логика управления на основе ASCII и команды

» Поддержка медиа-ресурсов

Простые и быстрые компонентные функции

1. Текст 2. Прокрутка текста 3. Цифры 4. Кнопки 5. Полоса хода 6. Изображения 7. Обрезка 8. Метров 9. Формы волны 10. Переключение изображения 11. Клавиатура 12. Progress bar 13. Слайдер 14. Часы 15. USB скачать 16. Видео 17. Аудио и т. Д.

Настройки свойств компонентов

Настройки свойств компонентов предоставляют вам множество вариантов дизайна.

Пример:
Настройки свойств для слайдера компонента slider1

Пользовательские стили шрифта

Компонент создания шрифта может настроить значение любого текстового свойства.

Пример:
Цвет шрифта: #444444, Тип: framd, размер: 18, расположение: по оси x, по оси y

Поддержка мультимедийных материалов, таких как изображения, шрифты, видео и аудио.

Легко добавить аудио, видео и анимационные ресурсы в ваши проекты HMI. Отредактируйте свойства этих ресурсов для получения видео-презентации HMI, которую вы хотите.

Отладка моделирования

Вы
Может отлаживать ваш HMI проект в любое время, даже без каменного дисплея.
Область ввода команды позволяет вам отправлять любую каменную команду для проверки
Отзывы системы и взаимодействие HMI.

Логика управления на основе ASCII
И набор инструкций

Простые текстовые команды ASCII значительно уменьшат Ваши усилия по разработке проекта HMI.

Пример:
Набор текста:
Ст <{«Cmd_code»: «set_text», «type»: «label», «widget»: «label1», «text»: «Hello STONE»}>ET
Получите текст:
Ст <{«Cmd_code»: «get_text», «type»: «mledit», «widget»: «mledit»}>ET
«Set_text»Представляет код командной функции
«Тип»: «этикетка»Означает, что тип управления является этикеткой
«Widget»: «label1 ″Означает, что фактическое имя управления label1
«Текст»: «Hello STONE»Означает, что текст Hello STONE

Толщина печатной платы и цвет: толщина 2,0 мм надежнее,
Продвинутый затонувший Золотой процесс, в соответствии с ROHS, промышленные материнские платы ровные материалы.

Поддержка кросс-платформы, поддержка операционных систем Windows, macOS, Linux.

Высокая прочность для адаптации к окружающей среде,
-30 ° низкотемпературная нормальная работа,
Нормальная работа при высокой температуре 80 °
Высокая прочность для адаптации к рабочей среде
Чтобы вы работали без беспокойства.

3,5-дюймовый Дисплей модуль экрана принимает оригинальный экран импортируется из Qunar.
Цвет 18 бит (262K), TTF формат векторный шрифт,
Насыщенный цвет даже яркость дисплея, тонкий экран
Чтобы представить вам более высокое качество визуального опыта.

Принцип работы

Модуль Smart TFT-LCD STONE связывается с MCU/CPU/FPGA/PLC клиента.
Он связывается с MCU/CPU/FPGA/PLC клиента через команды (команды и шестигранные коды),
И MCU будет контролировать работу подключенных устройств в соответствии с полученными командами.

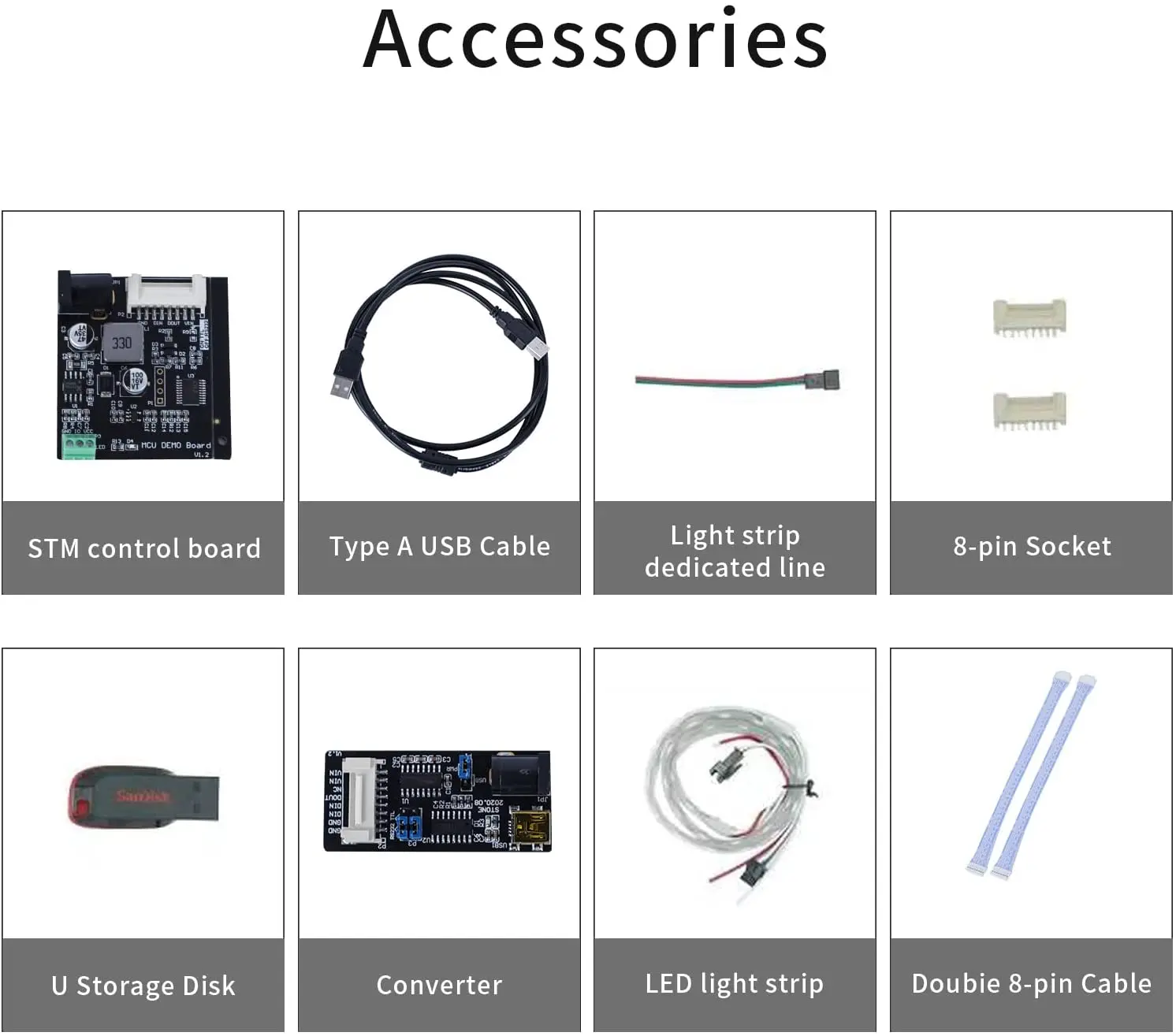

Аксессуары

Примечание:Работа при недостаточном состоянии источника питания легко повредит каменный модуль. Изделия серии STONE C требуют5 ВРабочее напряжение. Продукты серии А и серии I также должны использоваться при напряжении, указанном на странице деталей.
