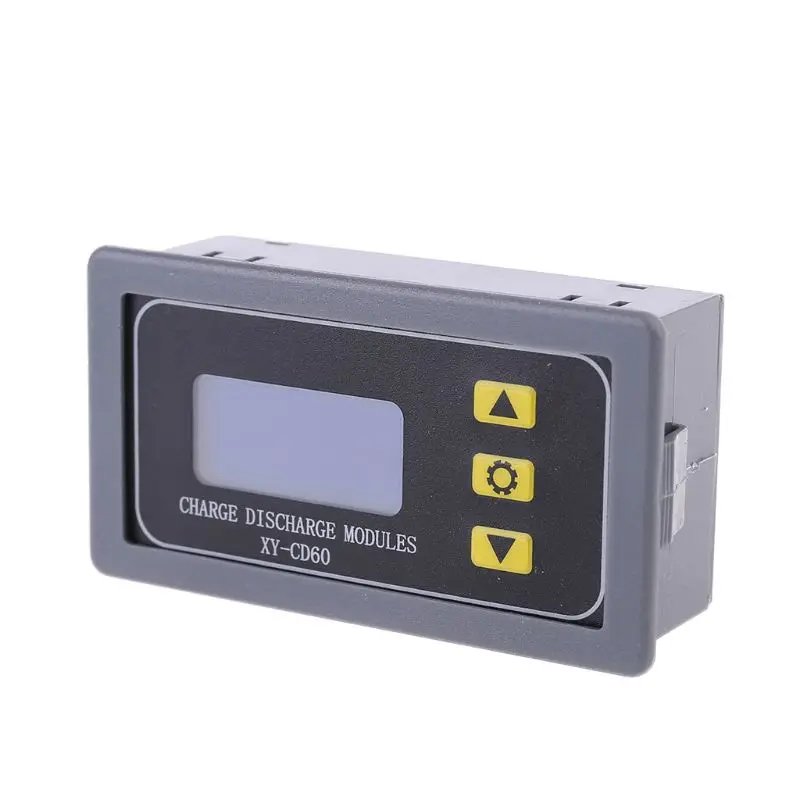

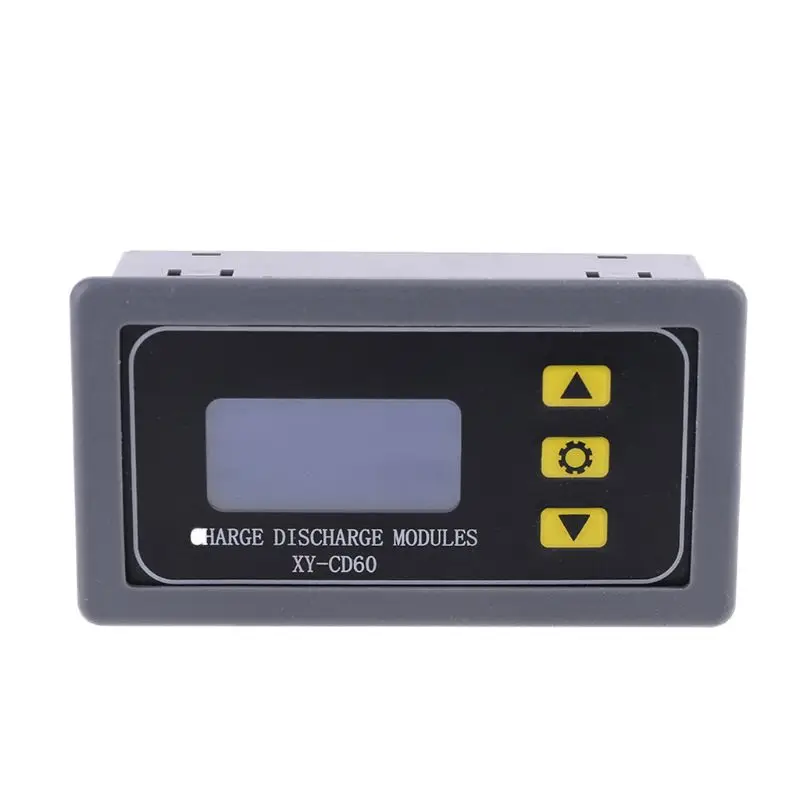

Модуль управления зарядным устройством на солнечной батарее XY-CD60 DC6-60V контроль

100% новый и высокое качество
OOTDTY
Особенности:
Изготовлен из высококачественного материала, прочный, прочный и практичный в использовании.
Отлично подходит для фиксации перегрузки и низкого напряжения, защищает аккумулятор от пониженного напряжения, защищает аккумулятор от перезарядки и защищает контроль нагрузки, продлевает срок службы батареи.

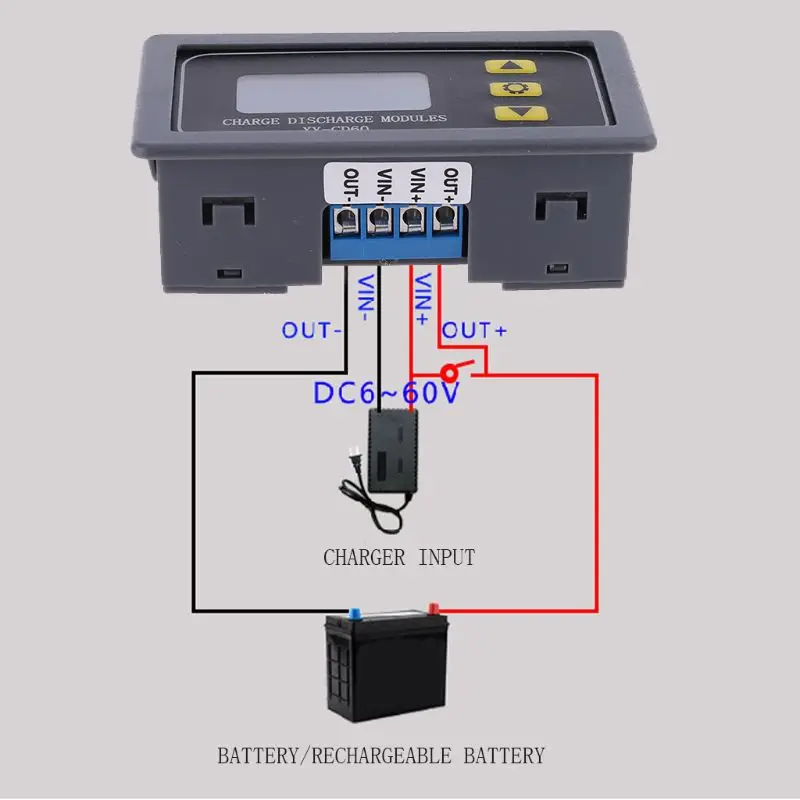

При недостаточном напряжении батареи отключите нагрузку и Подключите зарядное устройство. Когда напряжение батареи слишком высокое, отсоедините зарядное устройство и Подключите нагрузку.

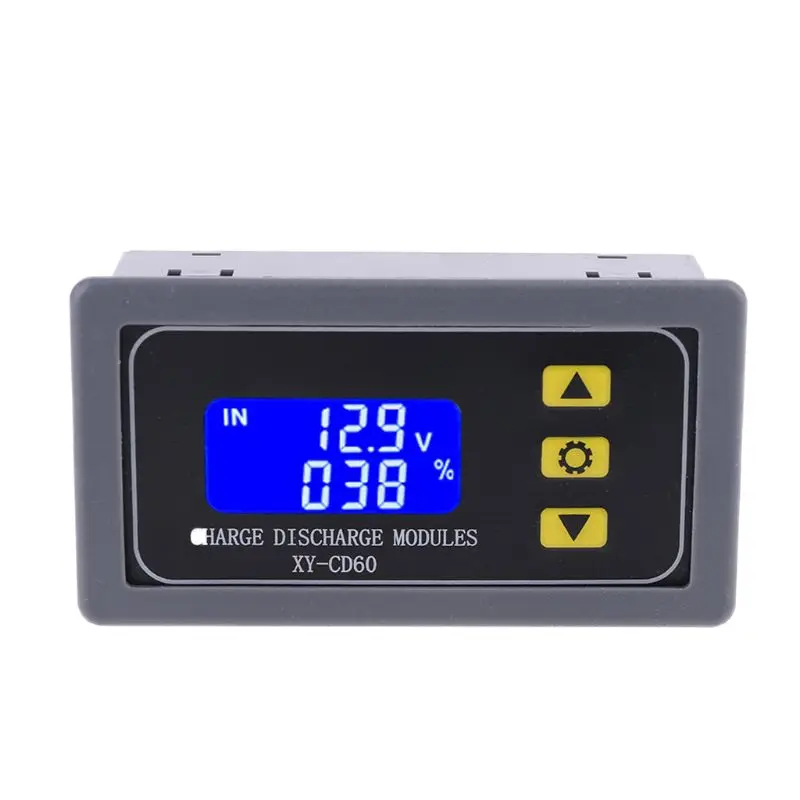

Регулируемые параметры и ЖК-экран, четко показывают параметры, просты в использовании.
С регулируемым напряжением 6-60 в подходит для батарей, литиевых батарей и т. д.

Спецификация:
Материал: пластик
Модель: XY-CD60
Размер: app.79 x 43x38 мм/3,11x1,69x1,50 дюйма
Напряжение управления: 6-60 в
Режимы: режим зарядки; Режим разрядки
Цвет: как на картинке
Количество: 1 шт.


Режим зарядки в:
Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи меньше или равно низкому пределу напряжения dn, реле включается, и зарядное устройство начинает зарядку аккумулятора; Когда напряжение батареи больше или равно верхнему ограниченному напряжению, Реле отключается для завершения автоматической зарядки; Когда реле включается, в мерцании, что указывает на то, что оно заряжается.

Режим разрядки:
Установив верхний предел напряжения вверх и нижний предел напряжения dn; Когда напряжение батареи больше или равно верхнему пределу напряжения вверх, реле включается и начинает разрядку; когда напряжение батареи меньше или равно низкому предельному напряжению dn, Реле выключается и завершает функцию автоматической разрядки; Когда реле включается, выход мигает, указывая, что он разрядится.

Совет:
Этот продукт является простым контроллером напряжения. Он может включать и выключать выход через реле. Он играет только роль переключения и не может изменить напряжение.

Функциональная Инструкция:
1. Расчет процентного напряжения: Напряжение батареи/(верхнее напряжение-низкое напряжение)

2. Ключевая функция:
Вверх: Короткое нажатие на дисплее % и время, длительное нажатие на 5 секунд для переключения режима; Режим зарядки: IN, режим разрядки: OUT.
Набор: короткое нажатие для проверки параметров, установленных в данный момент; Длительное нажатие для ввода интерфейса настройки параметров, настройка: верхний предел напряжения, dn: напряжение
Нижний предел, OP: время включения, dOP: Задержка включения (0-999 секунд), FOP: принудительное включение времени (0-10 секунд) В режиме разрядки.
Вниз: выключить/включить электрическое реле (функция аварийной остановки) выключить, ЖК-дисплей выключить, реле отключение: Длительное нажатие, чтобы установить состояние ЖК-дисплея
Подсветка, L-P: выключение подсветки постоянной яркости, включение: подсветка автоматически гаснет через 5-10 минут; После тушения нажмите
Любые ключи для пробуждения.


3. Настройки параметров
A. Введите интерфейс настройки параметров, нажав на набор;
B. После ввода интерфейса настройки параметров переключите параметры настройки с помощью набора коротких нажатий;
C. После выбора параметров, он может быть установлен кнопкой вверх/вниз, поддерживая короткое нажатие или длительное нажатие.
D. Если вы хотите задать другие параметры, Повторите шаги b и c;
Е. После установки всех параметров, нажмите и удерживайте кнопку, чтобы выйти и сохранить;

3,1 функция контроля времени зарядки/разрядки
1) Когда параметр времени OP не равен нулю, начните зарядку/разрядку.
2) Когда реле включается заряд/разрядка, начинается обратный отсчет; Когда оно завершено, реле автоматически отключено для завершения
Процесс зарядки/разрядки; Если время завершено, в режиме зарядки напряжение обнаружения меньше, чем нижний предел напряжения dn или в
Режим разрядки, напряжение обнаружения больше, чем верхний предел напряжения вверх, и функция контроля времени зарядки автоматически поворачивается
Выключается и мигает. Укажите H: ER напоминает пользователям, что настройка параметров времени является необоснованной; Нажмите любую клавишу, чтобы остановить мерцание;
3) когда контроль времени зарядки/разрядки не включен, продукт будет записывать Полное время. При входе в интерфейс отображения времени,
Мигание показывает время зарядки, затем выходит из интерфейса отображения времени или очищается в следующий раз, когда зарядка включена (реле включено).

3,2 автоматическое определение параметров:
Когда параметры установлены и выходят, если нижний предел напряжения DN больше, чем верхнее напряжение вверх, система будет мерцать, чтобы отобразить «ERR» в качестве напоминания.

3,3 функция задержки включения (0-999 секунд):
Завершение зарядки/разряда, интервал между повторным открытием;

3,4 время запуска при разрядке (0-10 с):
После удовлетворения условий проводимости реле, реле должно включаться (0-10S), чтобы снова обнаружить напряжение батареи. Эта функция в основном нацелена на функцию разрядки. Некоторые тестовые нагрузки мгновенно снижают предельное напряжение в момент проводимости, что приведет к отключению реле и выходу из строя нормального процесса разряда.

Анализ общих неисправностей:

Вопрос 1: Сколько уровней V подходят для использования? Сколько напряжения в этот модуль подходит?
Ответ 1: Эта модель подходит для использования в диапазоне минимум 6 в, максимальное напряжение 60 в и максимальный уровень расходов 48 в, поскольку аккумулятор 48 в полон электричества при напряжении около 60 в, а затем горит на более высоком уровне. Если ваш аккумулятор выше 48 в, пожалуйста, выберите другой.

В2: реле нажимает после включения! Мерцает ли светильник?
A2: это потому, что ваш зарядный ток слишком большой или емкость батареи слишком мала. После включения аккумулятора он сразу достигает верхнего предела напряжения. Реле отключено. После отключения напряжение быстро падает до нижнего предела напряжения и начинает зарядку снова. В это время вам нужно уменьшить ток зарядки. Обычно ток зарядки составляет 10% от емкости аккумулятора. От 1 до 1,5, зарядный ток никель-металл-из 20AH батареек обычно составляет около 2-3A. Обратите внимание, что высокая токовая зарядка может привести к нагреву батареи, ускоренному старению, выпуклому и даже взрыву!

В3: Какой метод управления? Можно ли заряжать его автоматически? Можете ли вы заполнить его во время использования? Можем ли мы ограничивать ток?
A3: это контроль напряжения, например, установка нижнего предела напряжения 12,0 в, верхний предел напряжения 14,5 в, когда напряжение заряжено до 14,5 в, при отключении питания, напряжение опускается до 12,0 V и реле закрыто, чтобы начать зарядку; Во время зарядки Режим управления напряжением может включать и выключать только, не ограничивая ток, зарядный ток полностью зависит от вашего зарядного устройства!

В4: Могу ли я зарядить аккумулятор 24 В с входом 12 В, или я могу зарядить аккумулятор 12 В с входом 48 в?
A4: это простой контроллер напряжения. Он играет только роль переключения. Это не может изменить напряжение для зарядки аккумулятора. Итак, какое зарядное устройство вы должны подготовить для зарядки аккумулятора? Необходимо!

Примечание:
Возможны отклонения в 0-1 см вследствие измерений вручную. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.
Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка включает в себя:
Модуль контроллера зарядного устройства для аккумулятора-1 шт.
