Введение:

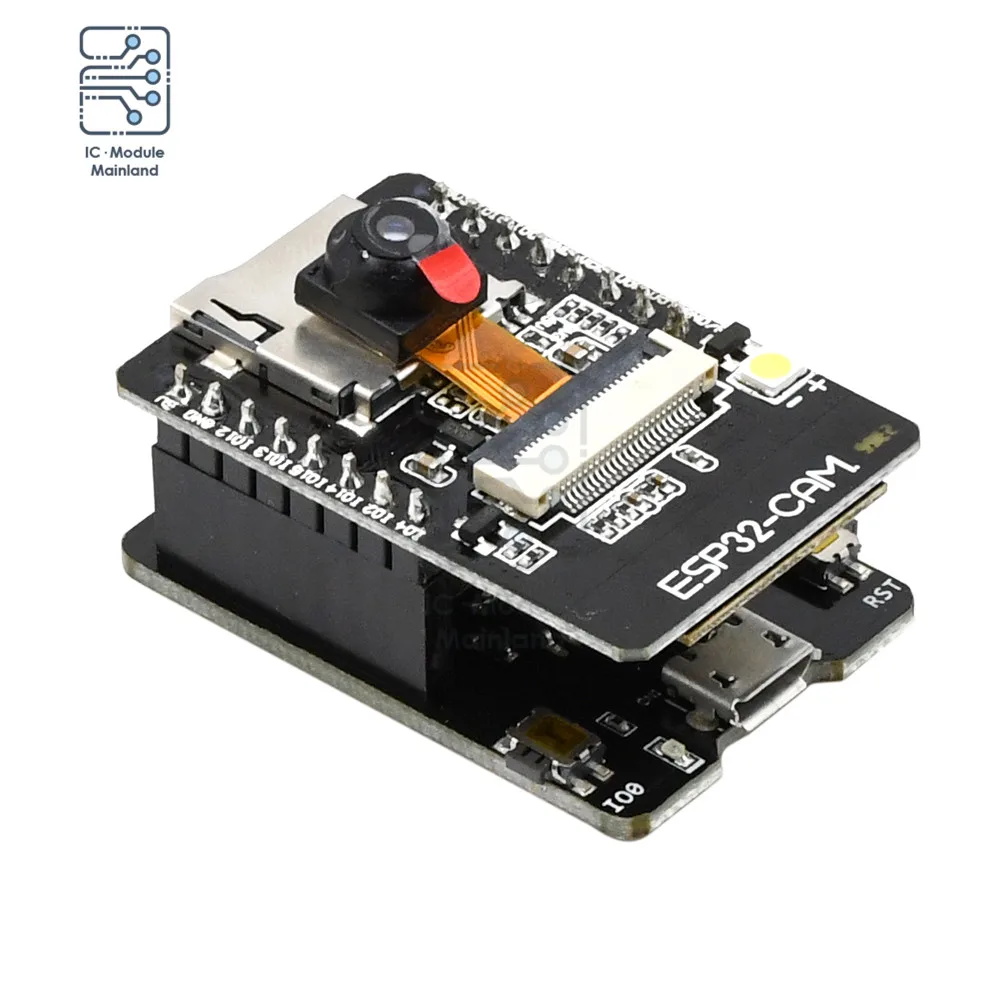

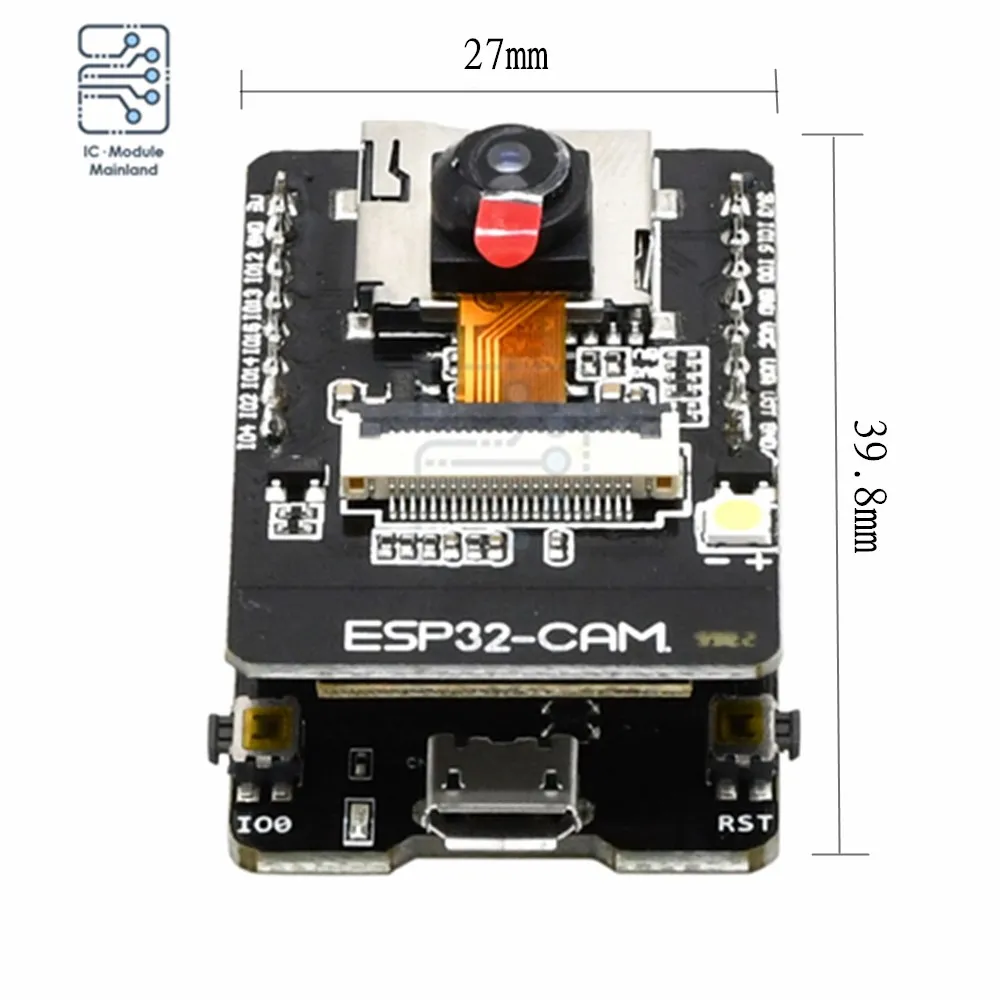

Модуль HK-ESP32-CAM-MB-это небольшой модуль камеры с размером 39,8*27 *. Этот модуль может работать независимо как самая маленькая система. Новый WiFi + Bluetooth с двумя режимами Совет по развитию на основе ESP32 дизайн, используя PCB Встроенная антенна, с 2 высокопроизводительный 32-битный LX6CPU, через 7-трубопровода уровня архитектуры, диапазон регулировки основной частоты от 80 МГц до 240 МГц. Ультра-низкое энергопотребление, глубокий Ток сна такой же низкий, как 6 мА. Это ультра-маленький 802.11b/g/n Wi-Fi + BT/BLE модуль SoC

HK-ESP32-CAM-MB использует интерфейс Micro USB, удобный и надежный способ подключения, удобный для применения в различных случаях аппаратного терминала IoT.

Параметр:

Применение с низким энергопотреблением двухъядерный 32-бит Процессор, который может использоваться Применение d в качестве приложения.

Основная частота составляет до 240 МГц, а вычислительная мощность-до 600 DMIPS

Встроенный 520 КБ SRAM, внешний 8 Мб PSRAM

Поддержка UART/SPI/I2C/PWM/ADC/DAC и других интерфейсов

Поддержка камер OV2640 и OV7670, встроенная вспышка

Поддержка загрузки изображения WiFI

Поддержка tf-карты

Поддерживает несколько режимов сна.

Встроенные Lwip и FreeRTOS

Поддержка режима работы STA/AP/STA + AP

Поддержка Smart Config/AirKiss в один клик конфигурации сети

Поддержка вторичного развития

Сценарий применения:

Домашнее умное устройство передачи изображений

Беспроводной мониторинг

Умное сельское хозяйство

Беспроводное распознавание QR

Сигнал беспроводной системы позиционирования

И другие приложения IoT

Характеристики:

Рабочее напряжение 4,75-5,25 в

По умолчанию SPIFlash 32 Мбит

Оперативная память внутренняя 520кб + Внешняя 8 Мб PS RAM

Wi-Fi 802.11b/g/n/e/i

Bluetooth 4. Стандарт 2br/EDR и BLE

Поддержка интерфейса (2 Мбит/с) UART, SPI, I2C, PWM

Поддержка tf-карты, максимальная поддержка 4G

Порт IO 9

Скорость последовательного порта по умолчанию 115200bps

Диапазон спектра 2400 ~ 2483,5 МГц

Антенна формы бортовой PCB антенны, усиление 2dBi

Формат вывода изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALE

Способ упаковки DIP-16

Мощность передачи 802.11b: 17 ± 2 дБм (@ 11 Мбит/с)

802,11 г: 14 ± 2 дБм (@ 54 Мбит/с)

802.11n: 13 ± 2 дБм (@ MCS7)

Чувствительность приема CCK, 1 Мбит/с: -90dBm

CCK, 11 Мбит/с: -85dBm

6 Мбит/с (1/2BPSK): -88dBm

54 Мбит/с (3/464-QAM): -70dBm

MCS7 (65 Мбит/с, 72,2 Мбит/с): -67dBm

Потребляемая мощность выключите вспышку: 180 мА @ 5 В

Включите вспышку и настройте яркость на максимум: 310mA @ 5V

Глубокий сон: низкое энергопотребление может достигать 6 мА при 5 В

Moderm-сна: самую низкую может достигать 20mA @ 5V

Светильник-Спящий: самый низкий может достигать 6,7 мА при 5 В

Безопасность WPA/WPA2/WPA2-Enterprise/WPS

Рабочая температура-20 ℃ ~ 70 ℃

Среда хранения-40 ℃ ~ 125 ℃, <90% RH

Посылка включает:

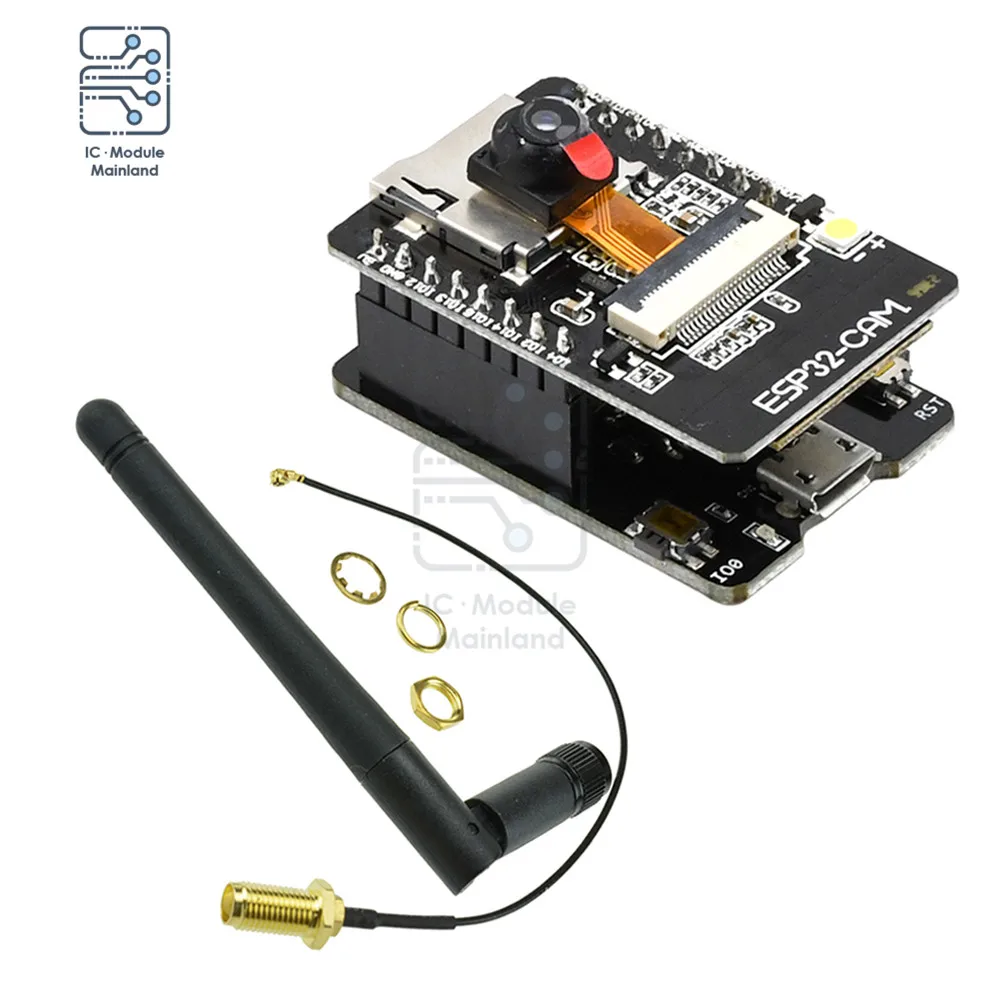

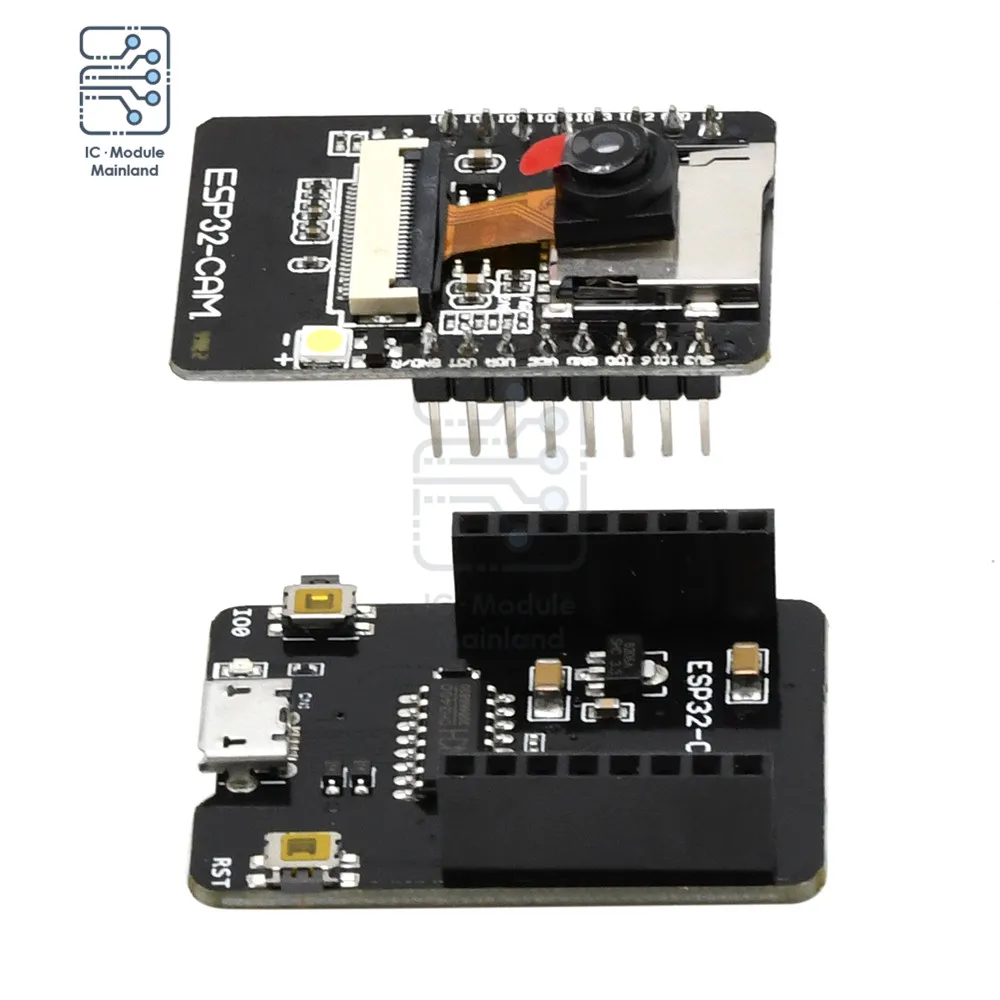

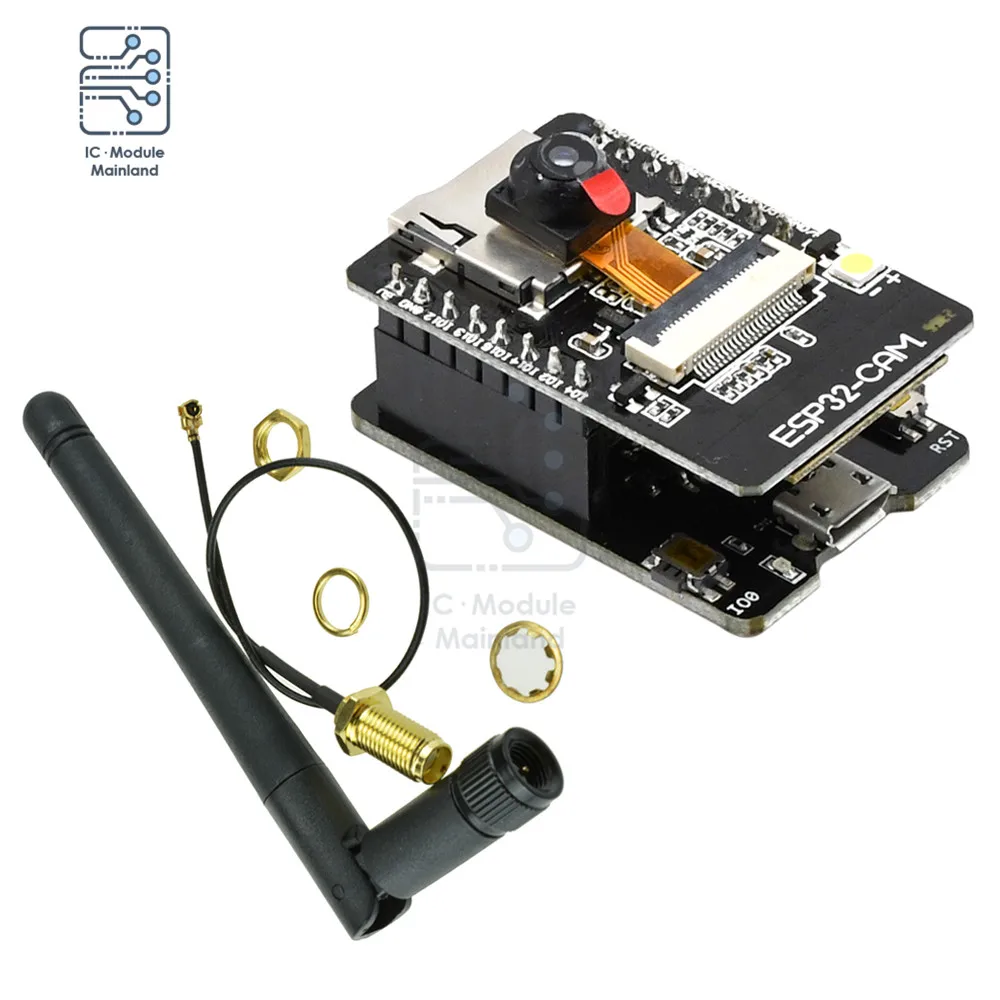

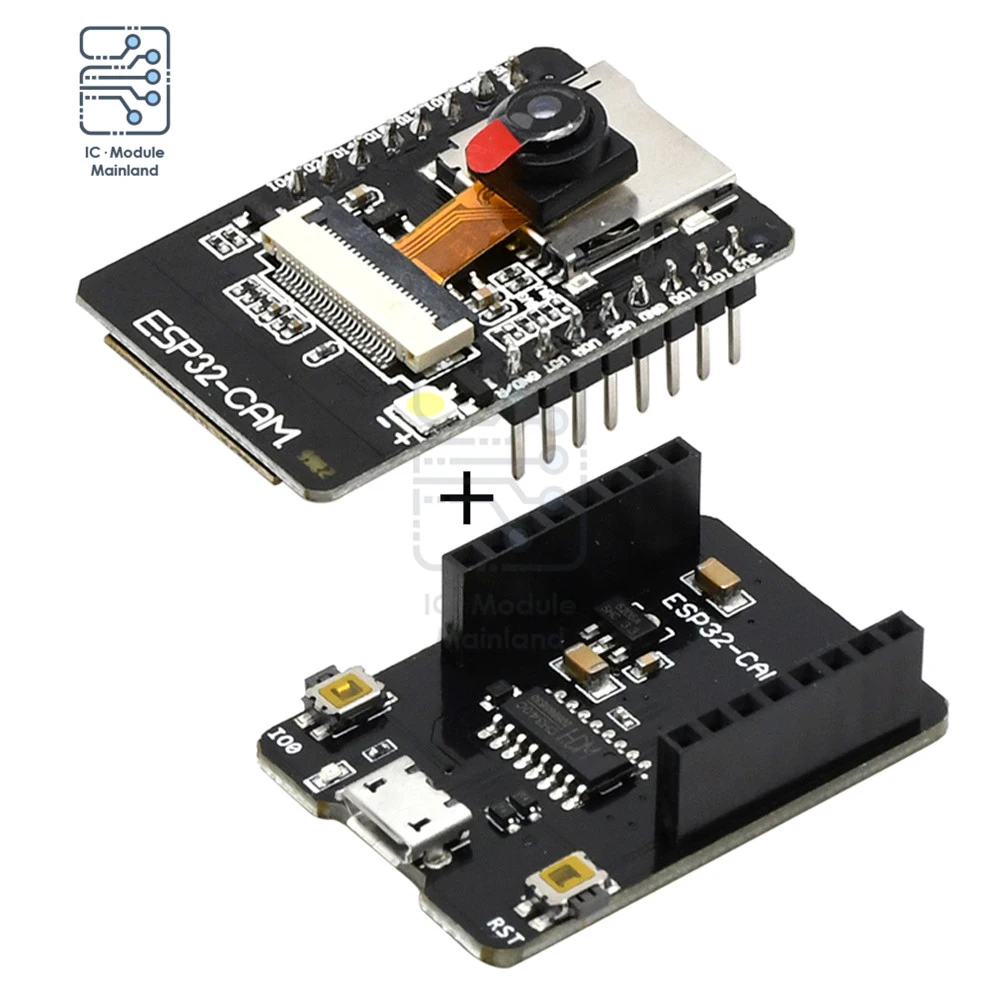

1 x ESP32-CAM МБ WIFI ESP32 CAM MICRO USB к последовательному порту CH340G Bluetooth макетная плата с камерой OV2640 4,75 V-5,25 V Nodemcu

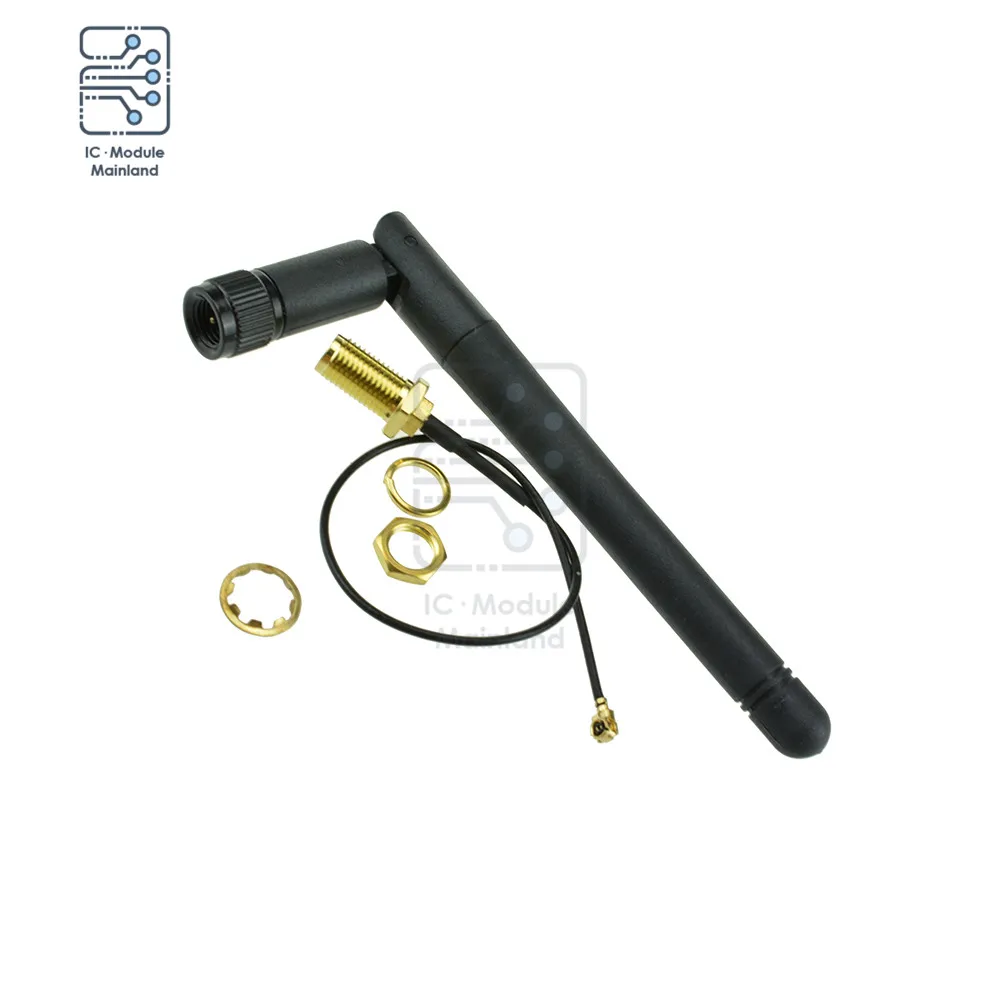

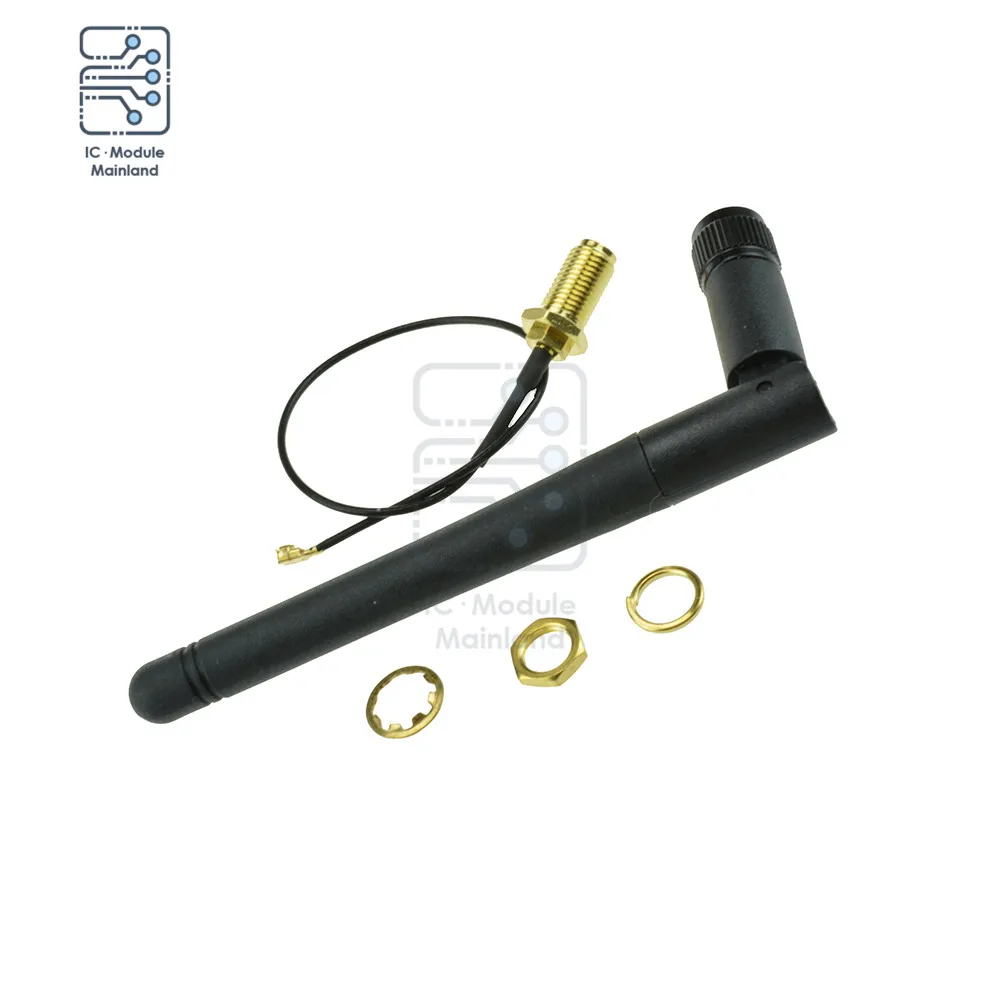

1 x Антенна

[Новейший ESP32-CAM микро-usb к CH340 серийный модуль]

Спецификация:

Модель: HW-818

Напряжение питания: 5 В

Вспышка SPI: 32M бит

Оперативная память: внутренняя 520кб + Внешняя 4 м PS RAM

Bluetooth: 4,2 BR/EDR, BLE Standard

WiFi: 802,11 b/g/n/e/i

Интерфейс: UART, SPI, I2C PWM

Tf-карта: макс. 4G

Порт IO: 9

Серийная скорость: 115200 bps

Форма изображения: JPEG (только поддержка OV2640), BMP, GRAYSCALE

Частотный диапазон: 2412 -2484 МГц

Антенна: встроенная антенна PCB, ± 2dBi

Размер: 27*48,5*4,5 мм

Применение:

Этот модуль может широко использоваться в различных приложениях IoT, подходит для домашних смарт-устройств, промышленного беспроводного управления, беспроводного мониторинга, QR беспроводной идентификации, сигналов беспроводной системы позиционирования и других приложений IoT. Он упакован в DIP и может быть использован непосредственно путем подключения в нижней пластине.

Загрузка программы:

1. Загрузите программное обеспечение и настройте его, Выберите программу или сожгите файл

2. Нажмите кнопку вспышки модуля (чтобы удерживать нажатие), а затем подключите порт MICRO USB модуля и usb-порт компьютера через usb-кабель.

3. Чтобы загрузить программное обеспечение, выберите правильный порт загрузки, а затем загрузите. Когда программа начинает загружаться,

Кнопка вспышки может быть выпущена

Примечание:

Резистор находится в положении ① что означает, что плата использует внутреннюю антенну,

Если вы хотите, чтобы внешняя антенна, пожалуйста, снимите резистор 0R Ω в положение ②.
