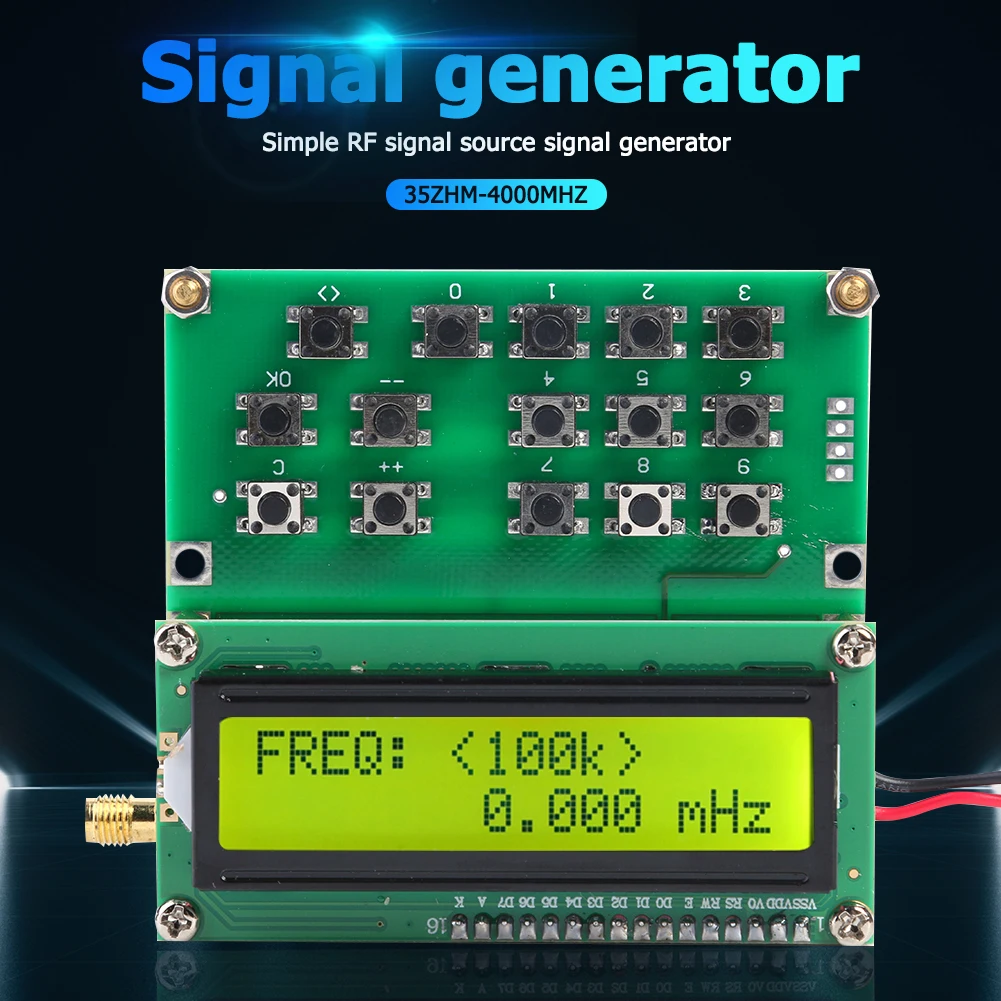

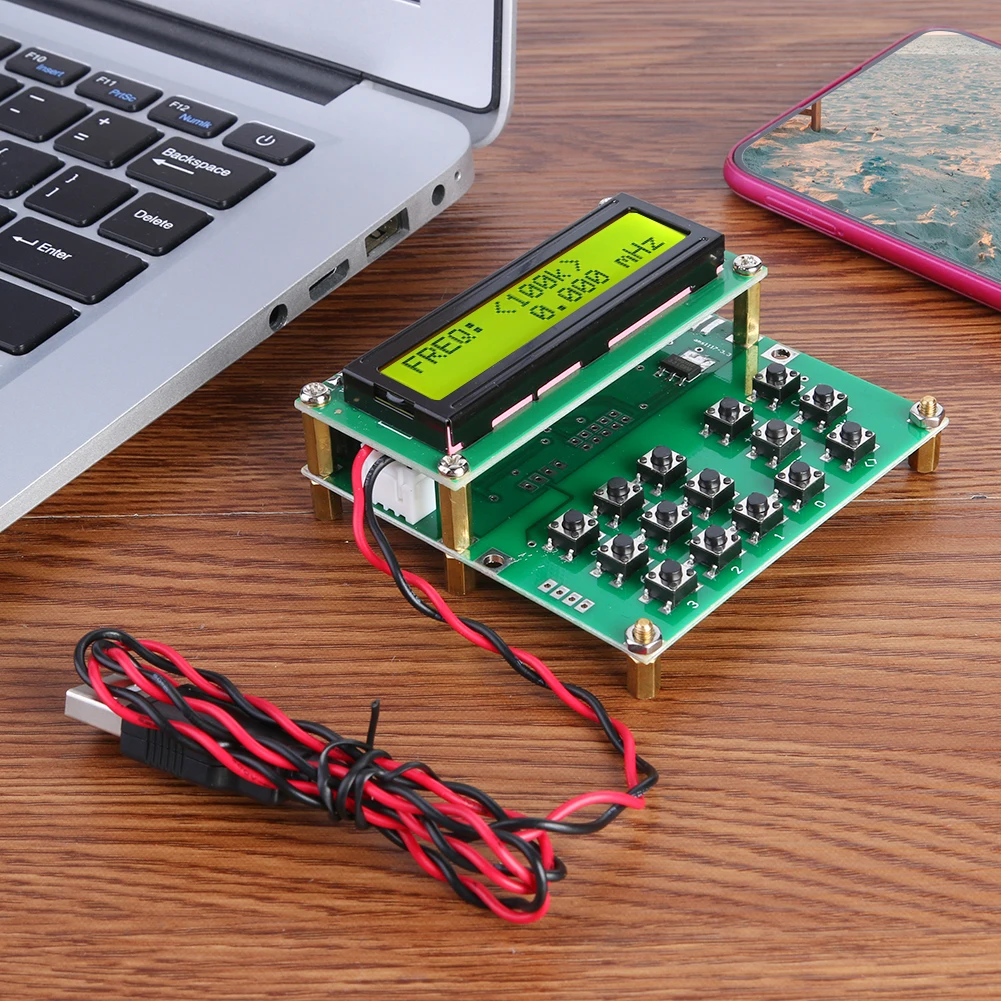

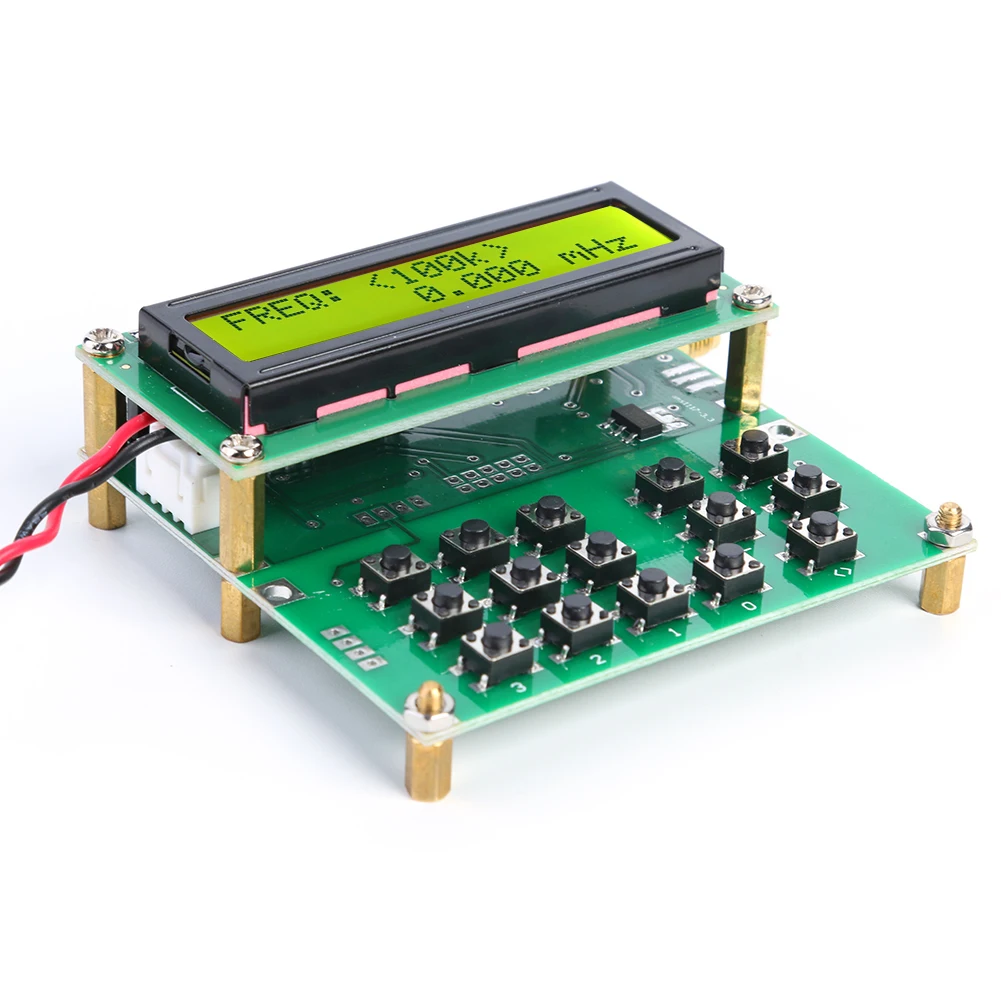

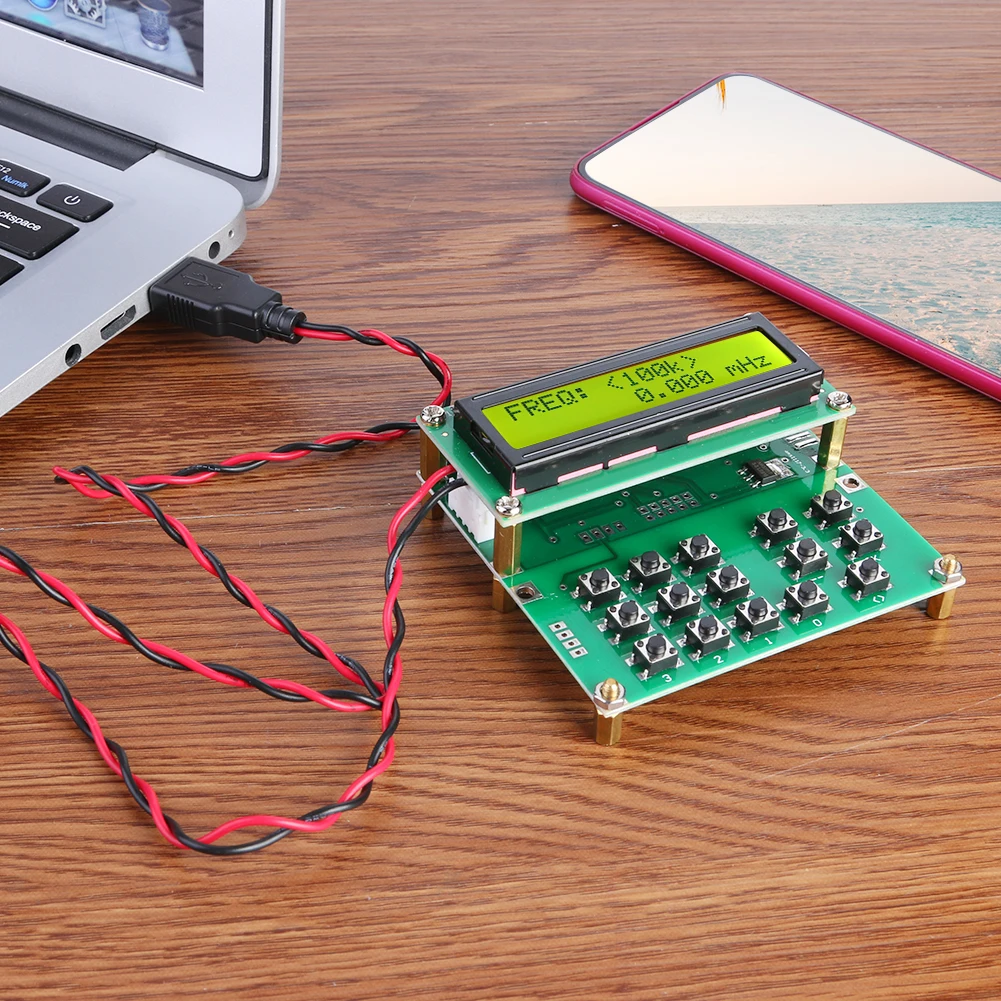

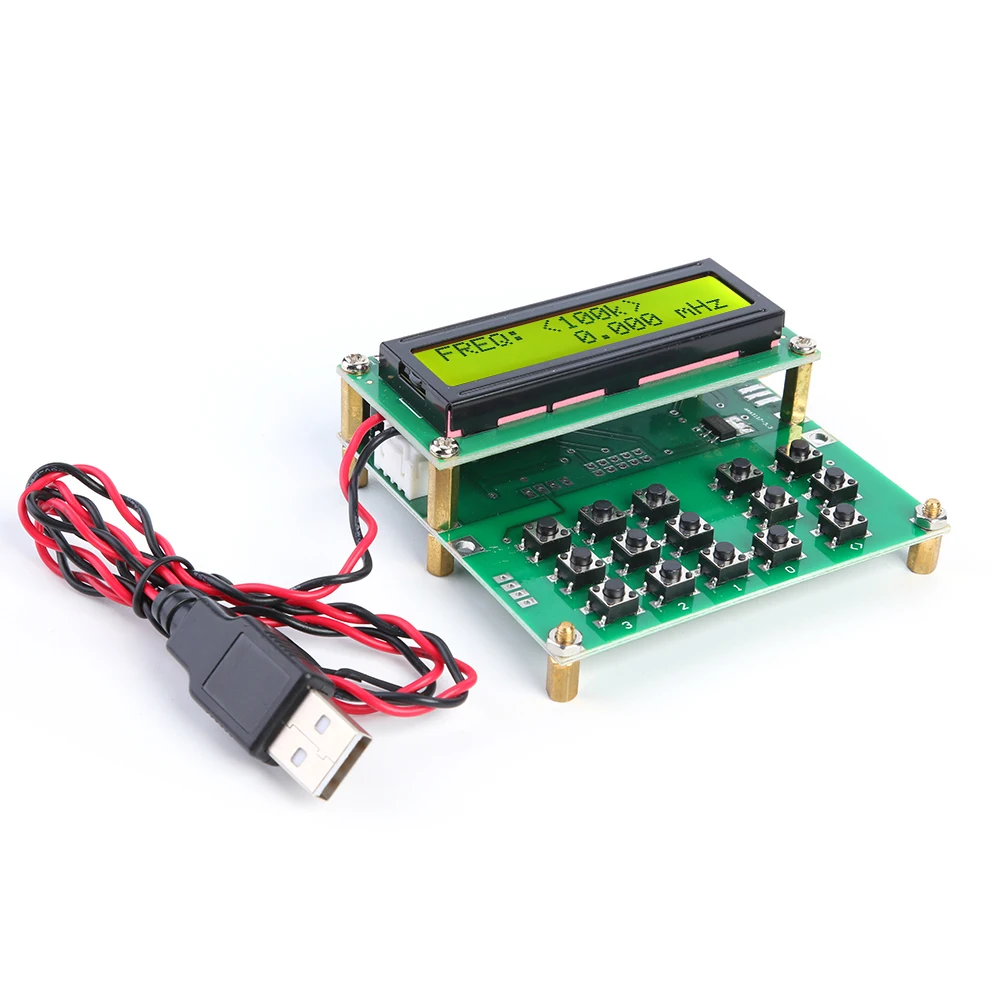

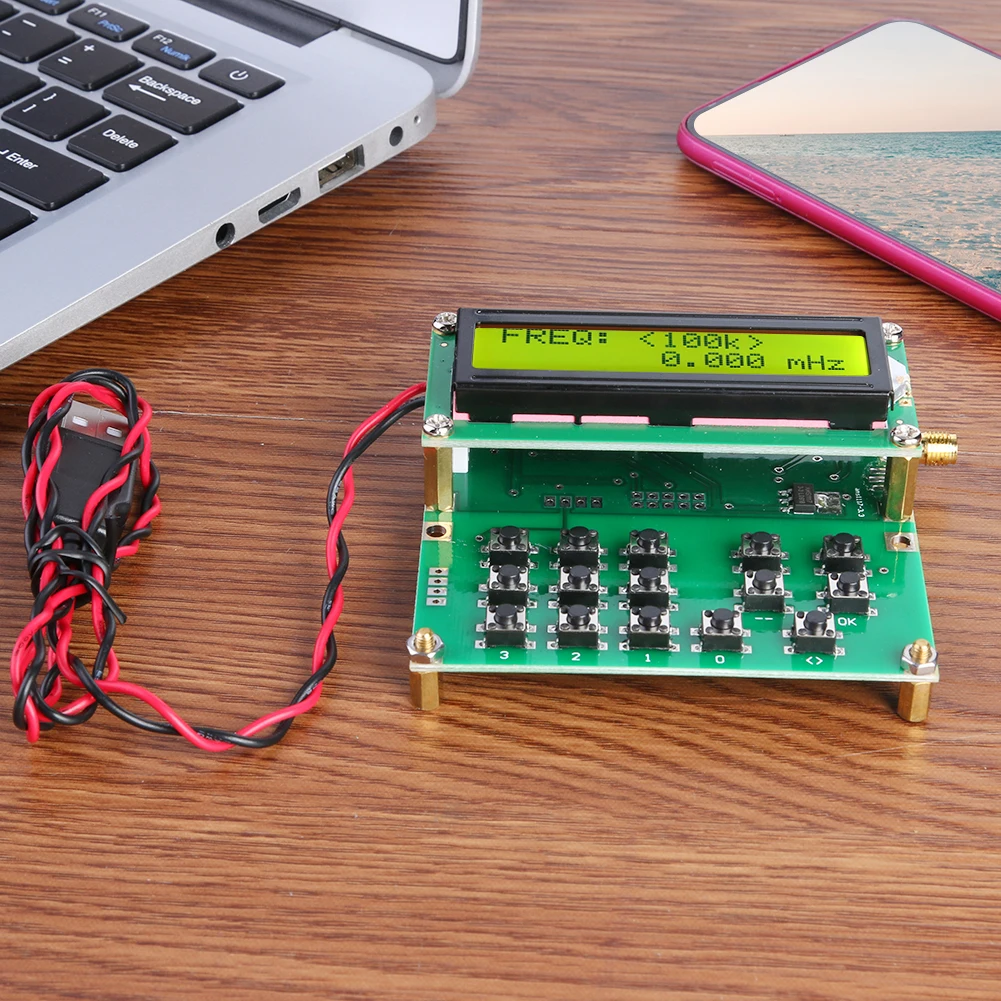

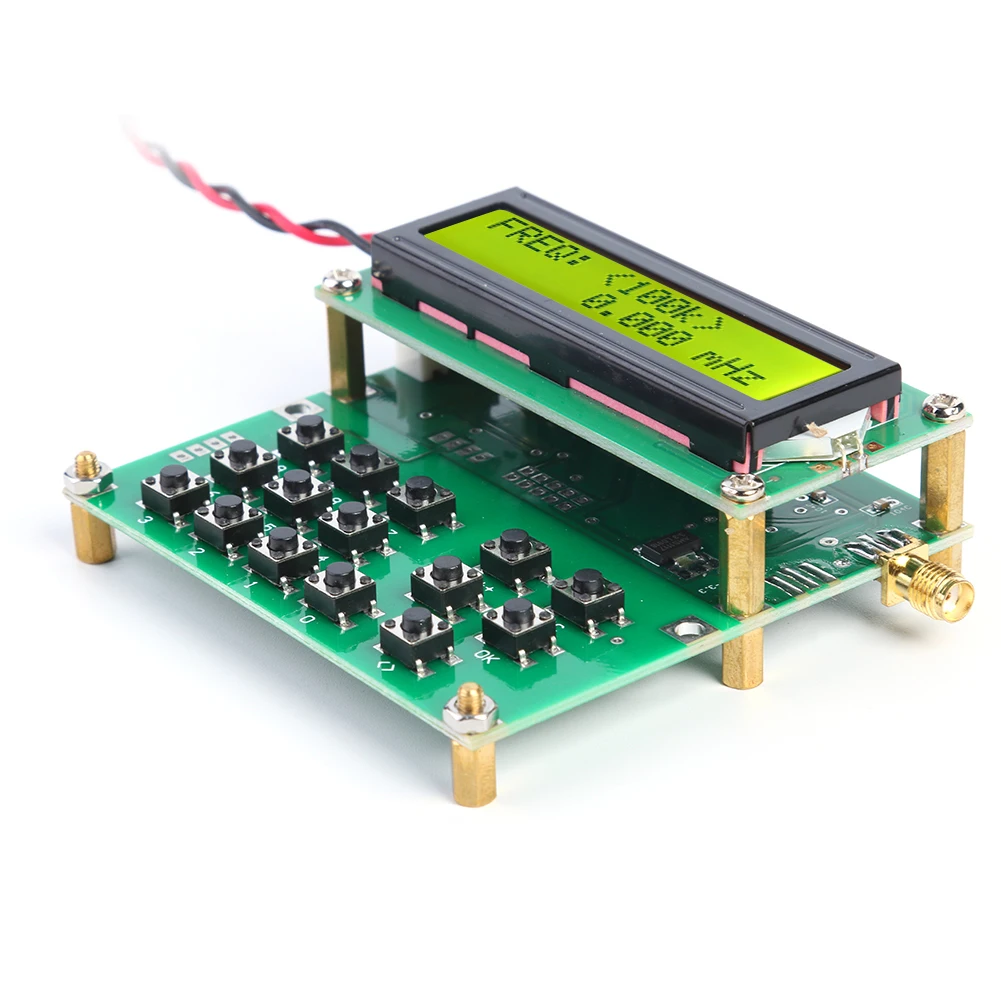

Генератор сигнала ADF4351 с ЖК-дисплеем переменной частотой 35-4000 МГц USB | Инструменты

Цифровой ЖК-дисплей ADF4351, источник радиочастотного сигнала VFO, генератор сигналов с переменной частотой, от 35 МГц до 4000 МГц, USB, инструменты «сделай сам»
Особенность:
Простой генератор радиочастотного сигнала.
Основные компоненты: микроконтроллер avr mega8, экономичный однокристальный микрокомпьютер, обычно используется в низкой версии m16, периферийный АЦП имеет источник регулятора 2,56 в, это недоступно в других микроконтроллерах среднего диапазона.
Adf4351, традиционная высокоскоростная бистабильная схема серии VCO + PLL + 6 (кроме 2 схем, триггер D).
35-2200 МГц получается делением частот. После формирования амплитуда основной волны не сильно изменяется. Это для высоких частот.
DDS сложно достичь в полной пропускной способности. (после разделения сигнала, это должна быть прямоугольная волна, и амплитуда становится триггерным уровнем).
В этом продукте в качестве ядра используется однокристальный микрокомпьютер, что значительно упрощает дизайн, сокращает время разработки, экономит затраты, прост, надежен и практичен.
Предоставьте источник сигнала для пути переменного тока испытываемого устройства, проанализируйте Амплитудные характеристики частоты пути переменного тока и обратите внимание на импеданс испытываемого устройства.

Спецификация:
Основной материал: печатная плата
Цвет: зеленый
Напряжение источника питания: 4,5-5,5 В постоянного тока, обратите внимание, что в этот аппарат нет встроенного блока регулятора напряжения, он не должен обеспечивать диапазон перенапряжения.
Ток в режиме ожидания: < 25 мА
Ток излучения: < 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходных частот: 35-4000 МГц
Выходной шаг: 1 кгц-8 кГц
Выходная мощность: -1 дБм (Вт) при 150 МГц (абсолютное значение тестовой мощности) прибл. 1 мВт
Вес продукта: 85 г
Размер продукта: 80*75*30 мм/3,1*3,0 * дюйма
Посылка: 145*130*35 мм/5,7*5,1 * дюйма

Примечание:

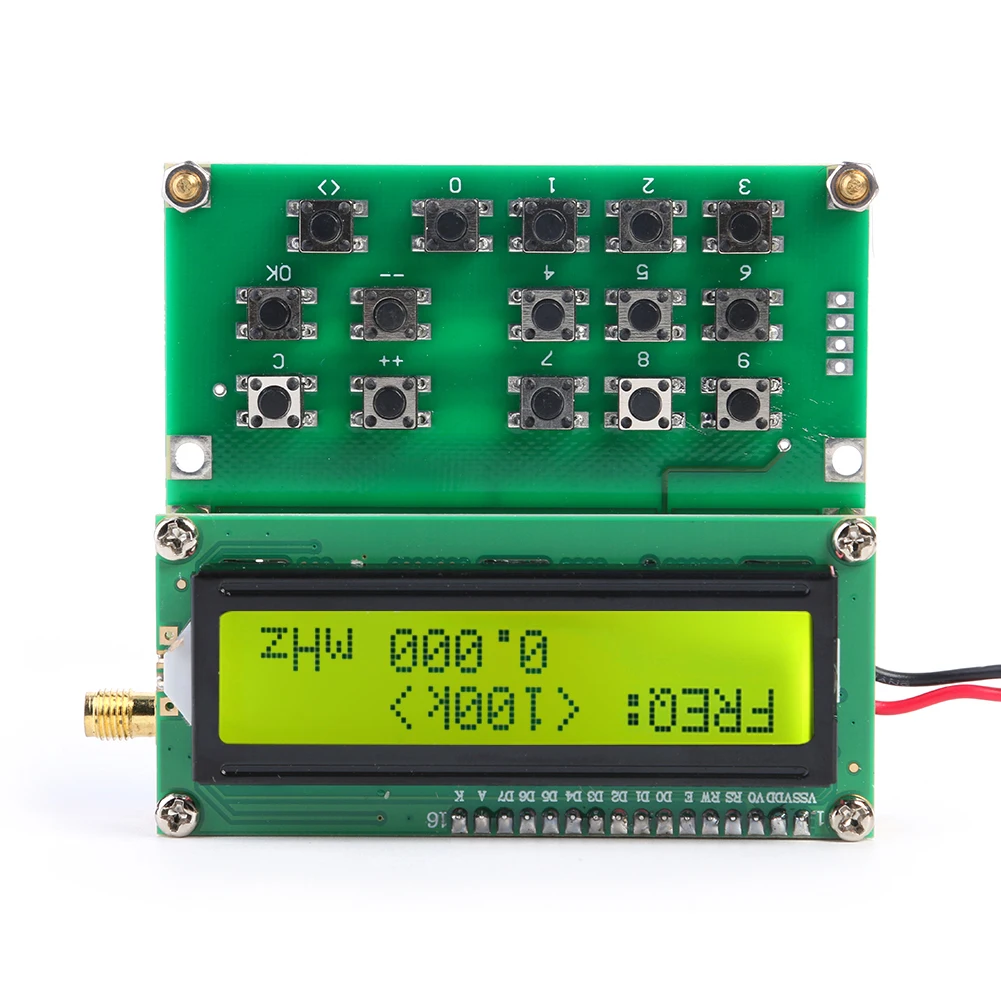

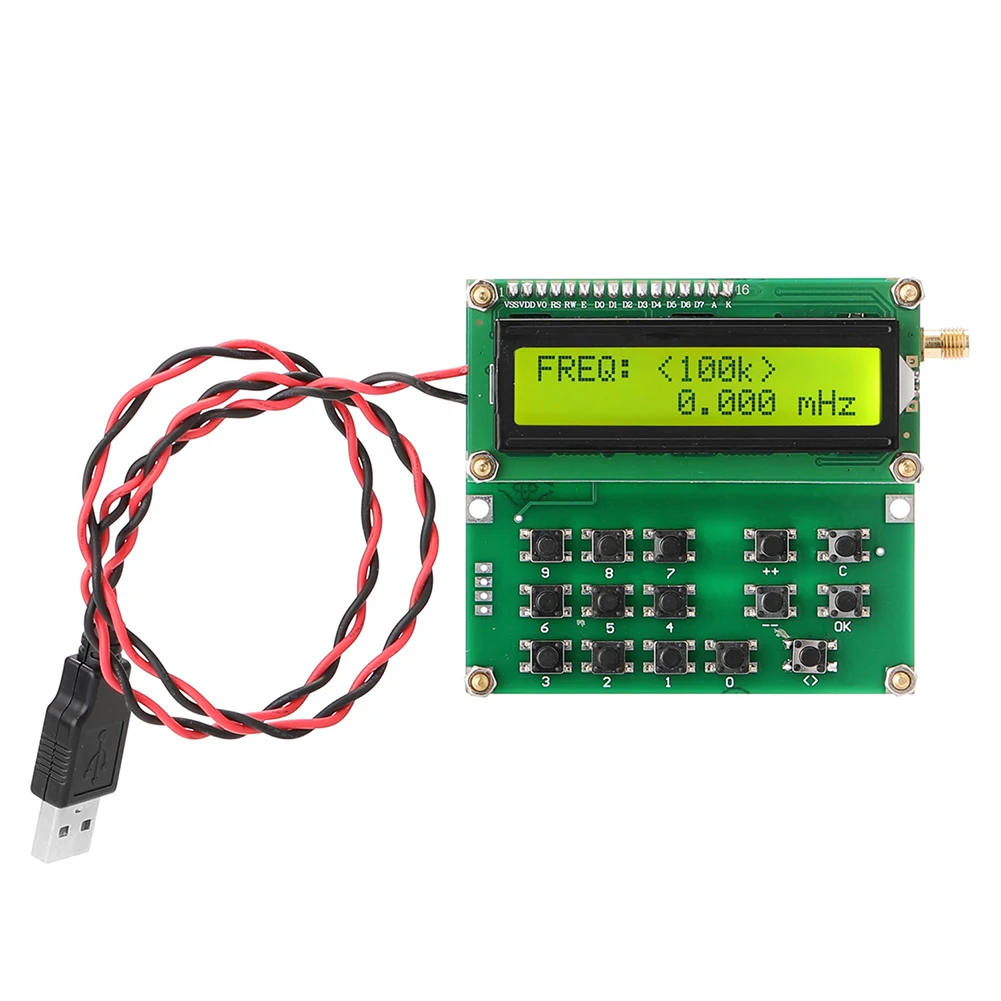

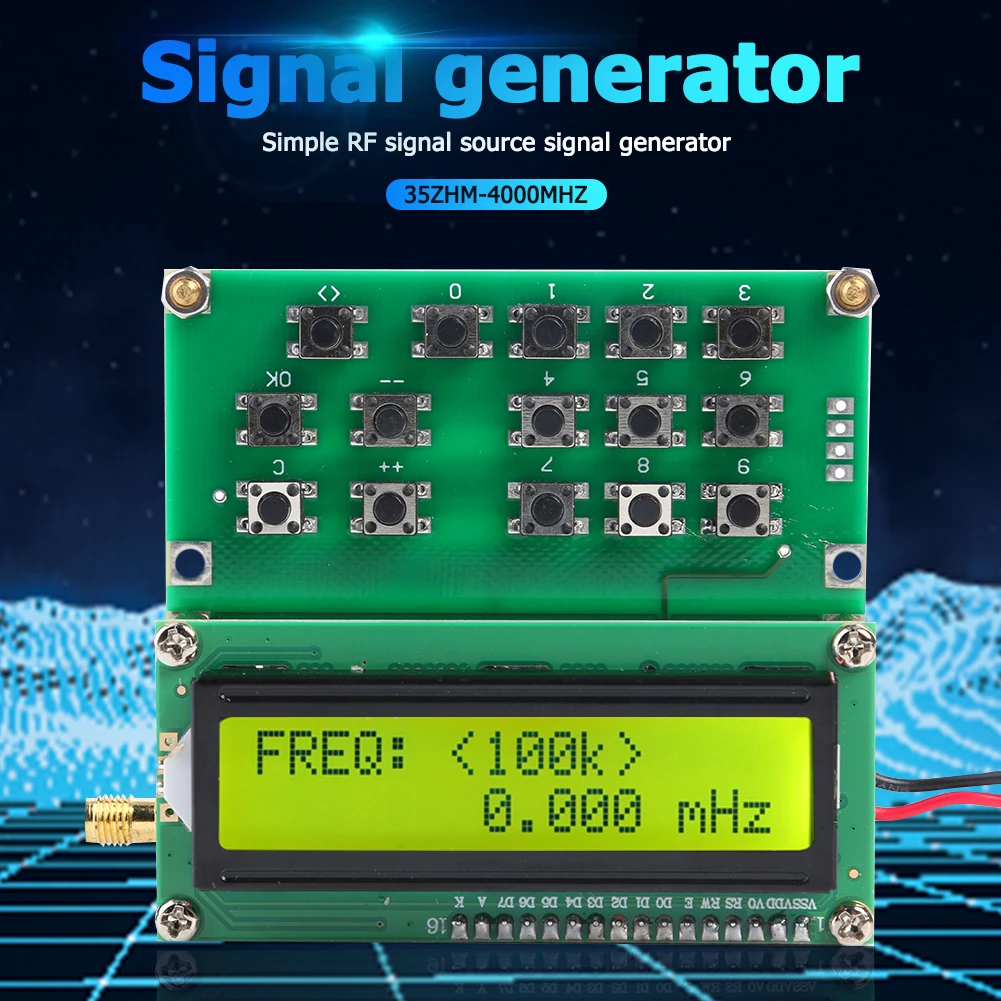

Эта Операционная клавиатура продукта имеет 15 клавиш ppt, 0 ~ 9 клавиш цифр, 10, "++" и "--" клавиши регулируют частоту для использования, а также генерируют поведение выхода излучения.
Нажмите клавиши "++" или "--", чтобы добавить 1 кГц или потерять 1 кГц к примитивному выходу частоты. Нажмите и удерживайте «++» или «--» более 1 секунды, будет происходить непрерывное или непрерывное уменьшение.
Режим сканирования-1 кГц при 35 ~ 138 МГц; 10 кГц при 138 ~ 550 мгц; 100 кГц при 550 ~ 4000 МГц.
Чтобы завершить сканирование, просто нажмите кнопку "++"-"или кнопку" OK ". Кнопка «OK»-это кнопка управления выходом. Нажмите для запуска и нажмите еще раз, чтобы остановить передачу.
Поведение запуска, вызванное "++" или "--", требует двух "OK" s, чтобы завершить поведение запуска. Этот продукт находится в правом верхнем углу дисплея при наличии режима выбросов на выходе.
Появится угол «>», кнопка «C» завершит излучение, и частота будет равна нулю.

Примечание:
1. Возможны небольшие отклонения в размере из-за ручного измерения, различных методов и инструментов измерения.
2. Изображение может не отражать реальный цвет изделия из-за различий светильник щении, угле и мониторах.


1 х генератор сигналов
