Векторный анализатор сети 50 кГц-900 МГц цифровой дисплей сенсорный экран коротких

Векторный анализатор сети 50 кГц-900 МГц цифровой дисплей сенсорный экран коротких

Пожалуйста, обратите внимание, что указанный Товар производится и распространен за рубежом и в соответствии с законодательством страны происхождения.

Пожалуйста, прочтите информацию о 4 типах

Тип 1

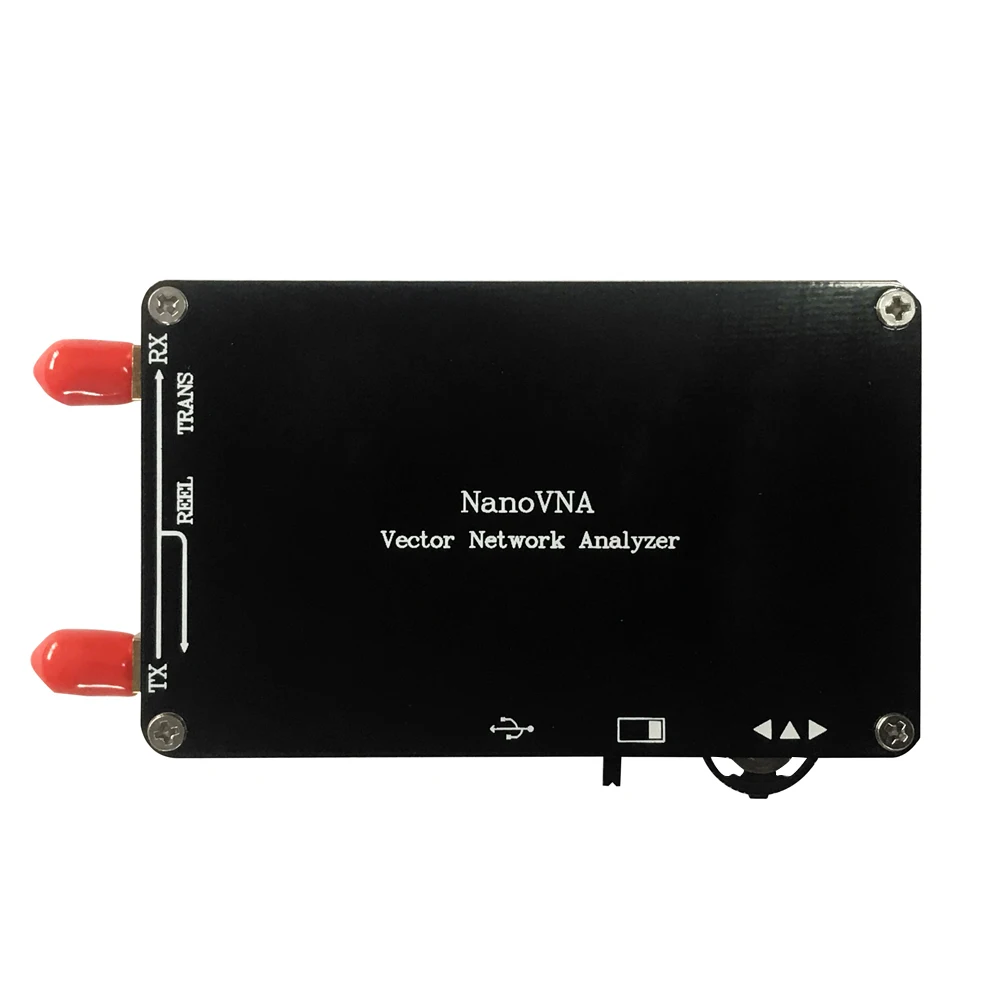

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 2,8-дюймов сенсорным экраном, TX/RX измерения могут определить полная S11 и S21 параметры, в том случае, если вам нужно, чтобы получить S12 и S22, вам необходимо вручную заменить проводку порта трансивера.

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенный алгоритм частоты может использовать нечетное гармоническое расширение si5351 для поддержки частоты измерения до 900 МГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.
Расширенный диапазон 300 м-600 МГц обеспечивает лучшую динамику, чем 50 дБ, а диапазон 600 м-900 м лучше, чем 40 дБ динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.

Характеристики:
Материал: PCB
Цвет: черный
Частота измерения: 50 кГц ~ 300 МГц (50 кГц ~ 900 МГц, включить расширенную прошивку) (продукты будут обновлены с последней прошивкой перед отправкой, фактическая частота измерения 50 кГц ~ 900 МГц)
Выход RF: -13 дБм (максимум-9 дБм)
Точность частоты: <0,5 ppm
Диапазон измерения: 70 дБ (50 кГц-300 МГц), (50 дБ (300 м-600 МГц), 40 дБ (600 м-900 МГц) позволяют использовать расширенную прошивку)
Порт SWR: <1,1
Дисплей: 2,8 дюймов TFT (320*240)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
Мощность: USB 5V 120mA, максимальная подзарядки тока 0.8A
Аккумулятор: 1 * литиевая батарея, 600 мАч (в комплекте)
Количество калибровочных точек: 101 (фиксированное)
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Размер печатной платы: 85,5*54*11 мм/3,4*2,1 * 0.4in (без разъемов и выключателей)
Посылка Размеры: 120*78*40 мм/4,7*3,1 * 1.6in
Посылка Вес: 152 г/5,4 унции

Посылка:
1 * хост
1 * USB Type-C кабель для передачи данных
2*30 мм SMA кабель «Папа-папа»
1 * SMA Гнездовой разъем

Тип 2 NanoVNA-H

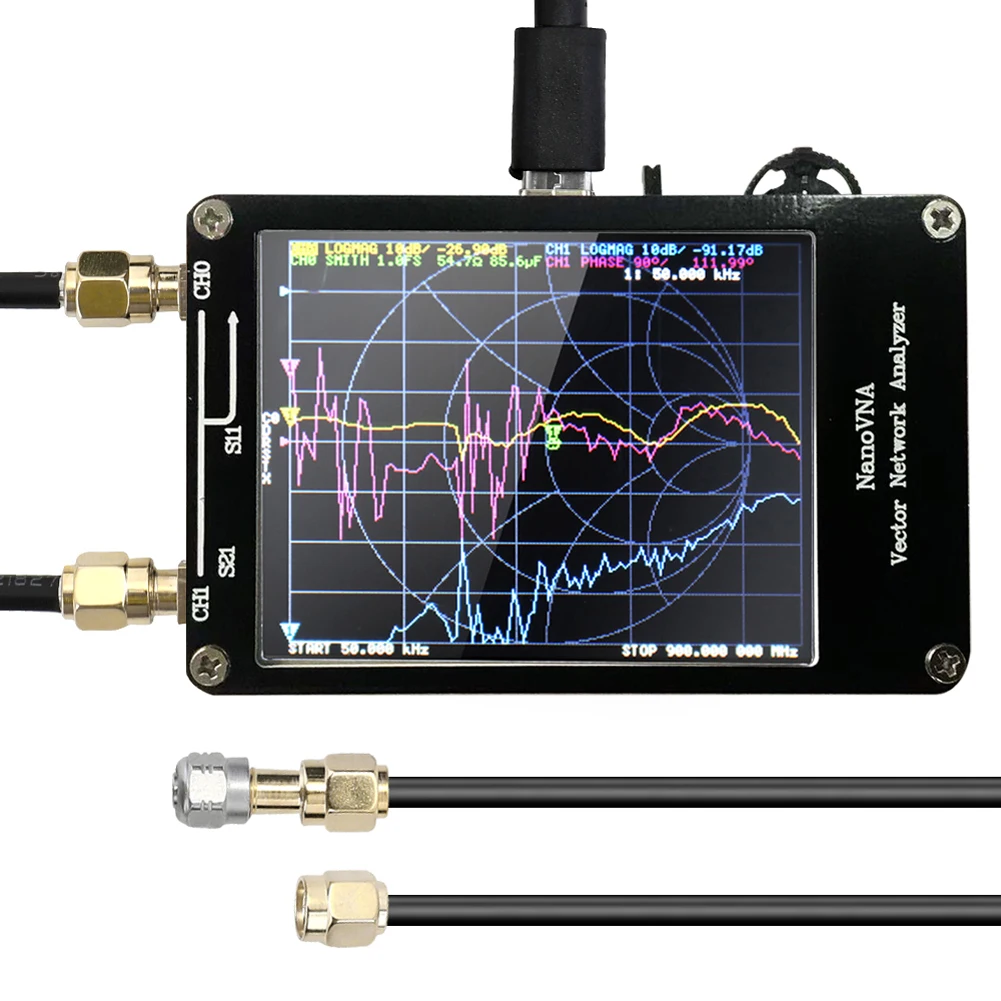

Это DIY продукт с векторной функцией измерения сети. Он включает в себя 3,95 дюймовый сенсорный экран, измерение TX/RX, может определить полные параметры S11 и S21, если вам нужно получить S12 и S22, вам необходимо вручную заменить проводку транс-ceiver port.

Особенности:
Программное обеспечение для управления ПК может экспортировать файлы Touchstone (snp), который используется для различных радиопрограмм и программного обеспечения моделирования.
Улучшенная частота алгоритм может использовать odd гармонические продление si5351 для поддержки измерения частоты до 1,5 ГГц.
Металлический щит предназначен для уменьшения внешних помех и повышения точности измерений.
Частотные диапазоны 50k-300MHz прямого выхода si5351 обеспечивают лучшую динамику, чем 70 дБ.
Расширенный 300M-900 МГц полоса обеспечивает более лучше чем 60dB динамики, и 0,9 г-1,5 ГГц лучше, чем 40dB динамики.
Маленький и портативный, простой в использовании, этот проект предназначен для обеспечения радиочастотного гаджета, но полезный инструмент для энтузиастов.
С помощью сенсорного экрана вы можете легко выполнять различные операции.
Поддержка подключения мобильных телефонов с помощью кабеля передачи данных типа C (входит в комплект).
Встроенная перезаряжаемая литиевая батарея для более легкого использования.
Экран поддерживает функцию прямого затемнения тока, которая более четко видна на открытом воздухе и удобна в помещении.
Используется Stm32f303cct6, интерфейс uart1 защищены, и клиент может выполнить DIY.

Характеристики:
Материал: металл
Цвет: черный
Частота измерения: 10 кГц ~ 1,5 ГГц
Выход RF: 0dbm (± 2dbm)
Диапазон измерений: 70dB (50 кГц-300 МГц), 60dB (300 м-900 МГц), 40dB (0,9 г-1,5 ГГц)
Могут быть ошибки, вызванные нелинейной трансформацией фундаментальных wa-ve при использовании гармонических измерений.
Порт SWR: <1,1
Дисплей: 3,95 дюйма TFT (320*480)
Интерфейс USB: USB type-C
Режим связи: CDC (серийный)
Мощность: USB 5V 200mA
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Максимальный ток подзарядки: 1A
Количество точек сканирования: 101 (фиксированное)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Частотный Допуск: <2,5 ppm
Стабильность частоты: <0,5 ppm
Размер корпуса ABS: 133*75*18 мм/5,2*3,0 * 0.7in (без выступов)
Посылка Размер: 240*140*30 мм/9,4*5,5 * 1.2in
Посылка Вес: 364,4 г/12,9 унции

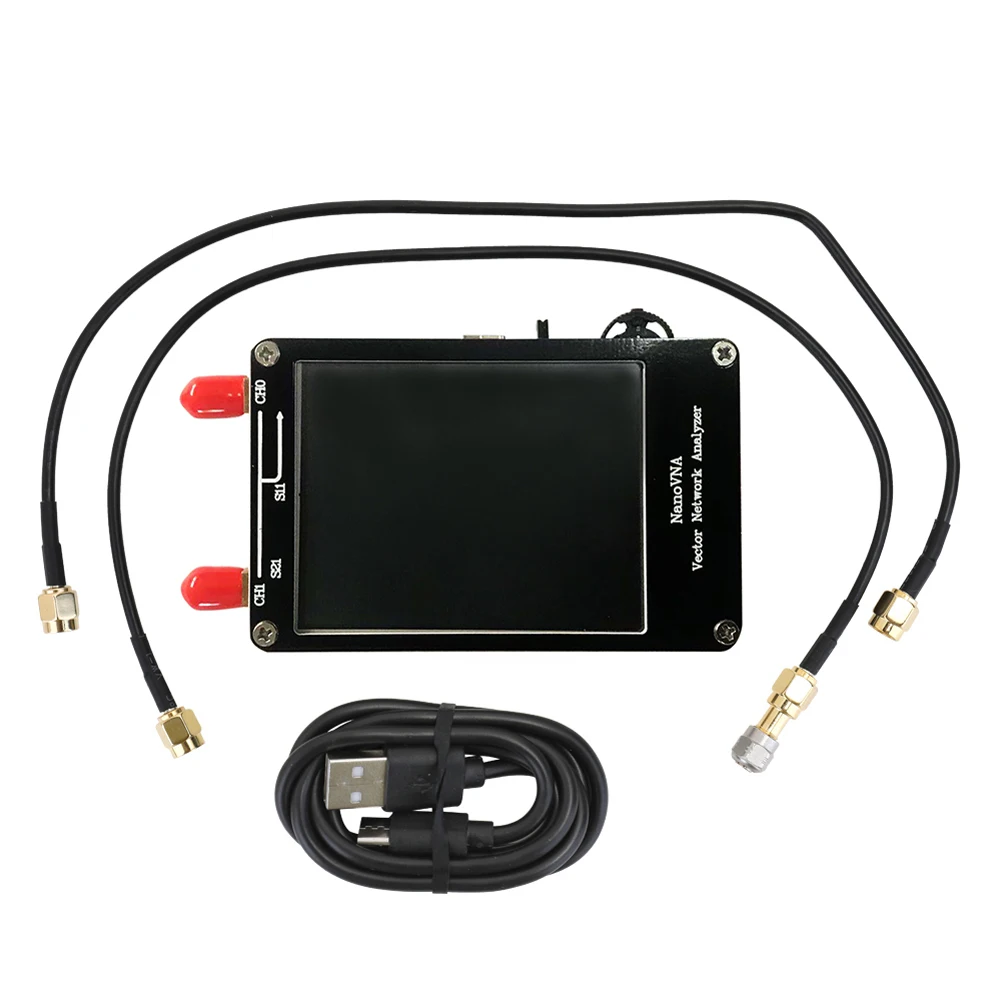

Упаковочный лист:
1 * хост NanoVNA
1 * USB Type-C кабель для передачи данных
2*150 мм SMA Штекерный RG316 RF кабель
1 * SMA Мужской калибровочный набор-открытый
1 * SMA Мужской калибровочный набор-короткий
1 * SMA Male калибровочный набор-нагрузка
1 * SMA Гнездовой разъем
1 * кабель типа C-Type-C

Тип 3 NanoVNA V2

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Металлический корпус, 3,2-дюймовый большой экран является более точным для прикосновения, просты в эксплуатации, нет необходимости подключать питание, избавьтесь от кандалов кабель для передачи данных, и может использоваться отдельно.
Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять duplexer, фильтр.

Характеристики:
Материал: PCB + металл
Основной цвет: черный + золотой
Диапазон измерения частоты: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (после калибровки): 70dB (50k до 1,5 ГГц); 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (после калибровки): -50dB (до 1,5 ГГц); -40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/сек
Точки развертки (на устройстве): 10-201 точки, регулируемые
Точки развертки (USB): 1-1024 точек, регулируемые
Мощность Блок питания: USB, 4,6 V-5,5 V
РЧ порт: SMA
Интерфейс USB: Micro USB
Дисплей экран: 3,2 дюйма на тонкопленочных транзисторах на тонкоплёночных транзисторах
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Порты и разъёмы 2 обратные потери: ≥ 13dB (с тактовой частотой до 3 ГГц), 20dB (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃
Размер изделия: 115*80*27 мм/4,5*3,1 * 1.1in
Размер посылка: 180*120*35 мм/7,1*4,7 * 1.4in
Посылка Вес: 330 г/11,6 унции

Примечание:
1. Загрузка программного обеспечения: //github.com/nanovna/NanoVNA-QT/releases
2. Руководство пользователя: //github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Упаковочный лист:
1 * Векторный анализатор сети
2*300 мм RF кабель SS405 SMA двойная Мужская игла
1 * USB кабель для передачи данных
1 * набор калибровки (нагрузка 50Ω)
1 * набор калибровки (короткий)
1 * набор калибровки (Открытый)
1 * SMA Гнездовой разъем

Тип 4 NanoVNA-F V2

NanoVNA-F V2 портативный векторный сетевой анализатор-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна.

Особенности:
4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.
Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.
Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.
Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.
Поддержка китайского и английского интерфейса.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.
Поддержка регулировки яркости экрана.
Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.
Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.
Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.
С помощью 2А высокой токовой подзарядки IC время подзарядки короче.
Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д.

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевая батарея, 5000 мАч
Частота: 50 кГц-3 ГГц
Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
S21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)
S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)
2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)
Количество калибровочных точек: 101 точка
Количество точек сканирования: 101 точка
Количество следов: 4
Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: USB Type-C Режим связи: CDC (серийный)
Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)
Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измерения
Время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)
Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8in
Вес товара: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г/1.1lb

Упаковочный лист:
1 * хост
1 * SMA открытый калибровочный набор
1 * SMA Набор для калибровки короткого замыкания
1 * SMA 50Ω Набор для калибровки нагрузки
1 * SMA-KK адаптер с двойным отверстием
1 * SMA-JJ двухголовый штыревой адаптер
1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта
2*200 мм SMA-JJ RG405 RF кабель
1 * USB Type-C кабель для передачи данных
1 * стилус
