NCH02 CNC ручка Motion контроллер mach3 3/4/5 оси 125 кГц импульсный + 24V 75W MEANWELL источник

NCH02 CNC ручка Motion контроллер mach3 3/4/5 оси 125 кГц импульсный + 24V 75W MEANWELL источник

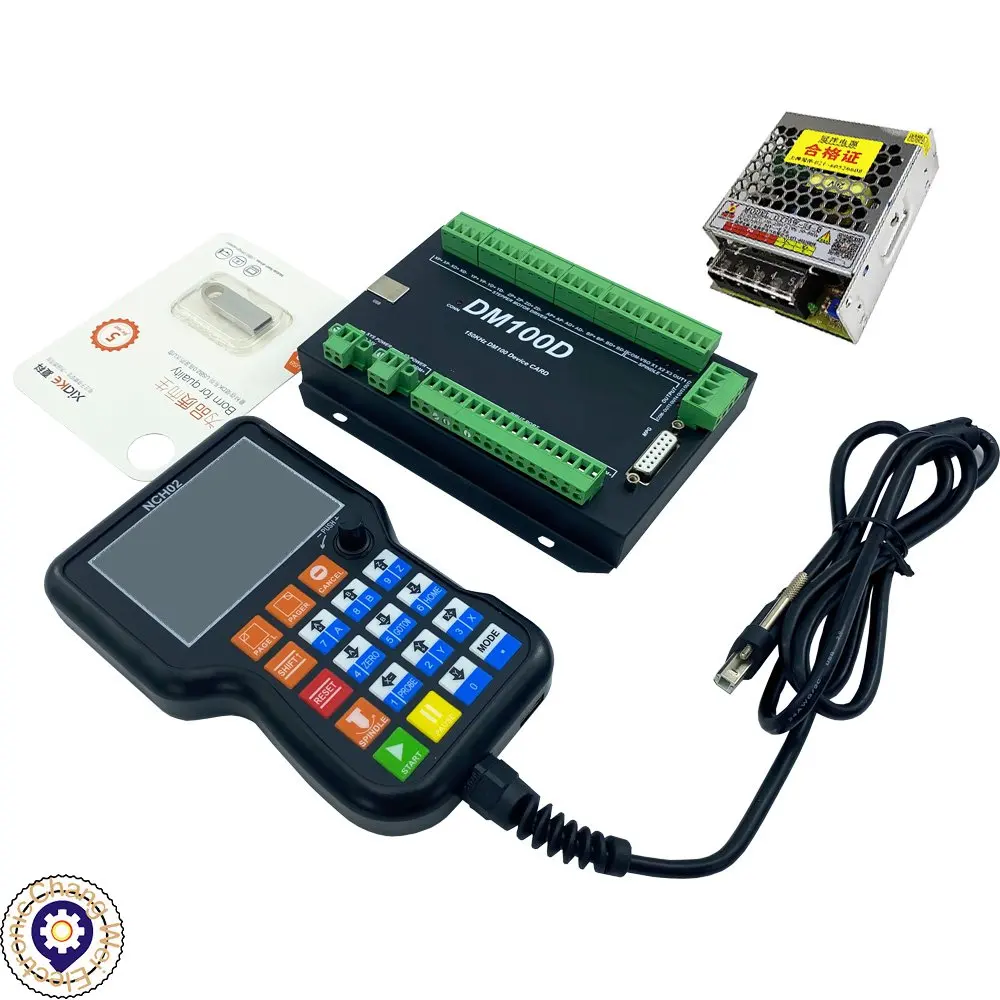

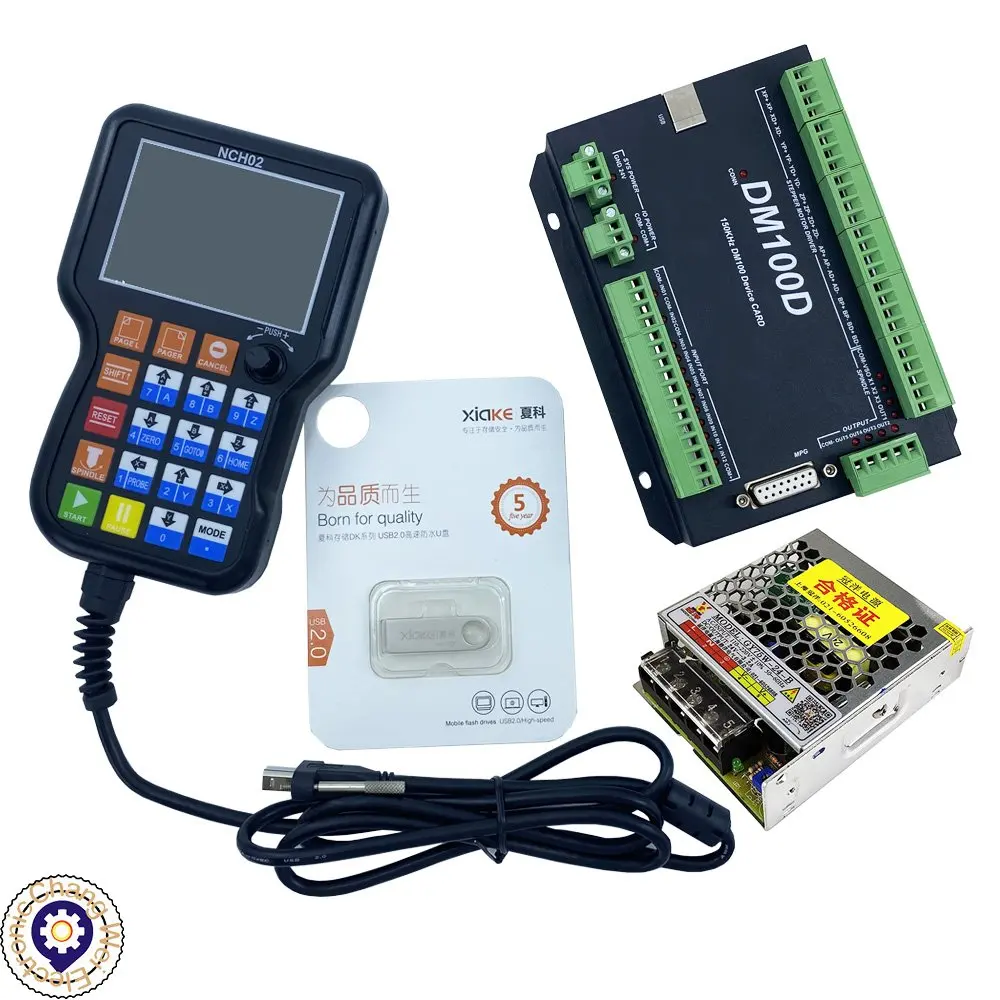

Посылка товара:

1 x контроллер
1 x патч-панель
1 x u-диск
2x75W 24V Guanyang импульсный источник питания

Описание товара:

NCH02-это система чпу без компьютера. Вам нужен только u-диск в G-CODE файл,
NCH02 может прочитать файл G и запустить файл G.

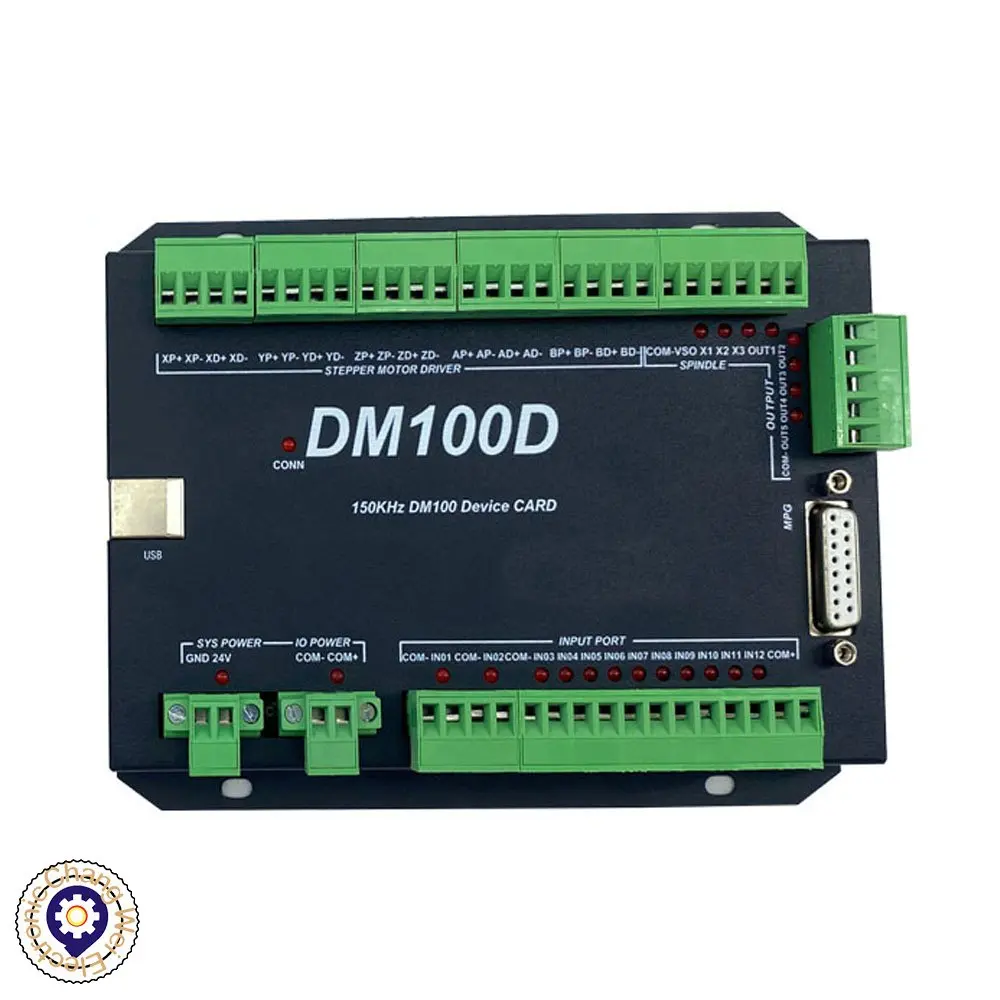

Определение порта и подключение:

1. Интерфейс USB

2. Основной интерфейс питания

3. Входная и выходная мощность

4. Входной интерфейс, такой как предельное происхождение

5.MPG интерфейс

6. Универсальный выходной интерфейс

7. Выходной интерфейс управления шпинделем

8. Интерфейс управления приводом

Особенности источника питания:

Встроенная защита от перенапряжения, перегрузки по току и короткого замыкания
PWM дизайн, убедитесь в стабильности и высокой эффективности питания.
Защита от помех, прошел тест EMC, волна менее 20 мВ.
Постоянное напряжение на выходе, предполагаемый стабильный источник питания для светодиодный освещения, чтобы достичь длительного срока службы

Определение и метод подключения продукта:

Примечание:

При использовании NCH02, где будет много английских сокращений, теперь мы перечислим все
Их для ваших любезных рекомендаций:
FRO: Регулировка подачи: во время рабочего процесса, значение F уже установлено, и нужно
Отрегулируйте скорость подачи, затем мы можем настроить значение FRO для реализации.
SRO: регулировка скорости вращения шпинделя: во время рабочего процесса, значение S уже установлено, и нужно
Чтобы отрегулировать скорость вращения шпинделя, мы можем отрегулировать значение SRO для реализации:
Скорость тока S # = Настройка S * SRO.
SRJ: регулировка скорости вручную
В процессе эксплуатации, так как ручная скорость уже установлена, и нам нужно отрегулировать
Текущая скорость, и невозможно зафиксировать значение во время работы, тогда мы можем изменить SRJ
Ценность для реализации.
Текущая ручная скорость FS # = Настройка ручной скорости * SRJ.
F: скорость подачи, блок мм/мин. Например F = 200, означает каждую минуту подачи
2000 мм.
S: Скорость вращения шпинделя. Единица измерения: rad/min. Например S = 20000, означает 20000 оборотов/минут.
Координата оси X
Координата оси Y
Координата оси Z
Координата оси
Координата оси B
Координата оси C
Ready:ReadyMode. В режиме мы можем сделать любую операцию, включая обработку или значения
Изменение или запуск второго режима.
Сброс: режим сброса. В этом режиме он должен остановить каждую операцию.
«Шаг»: ручной пошаговый режим. Каждая ось подсвечивает ручной шаг в этом режиме.
MPG: MPG режим. Каждая ось может проводить MPG работу в этом режиме.

Внешний вид и размер изделия:

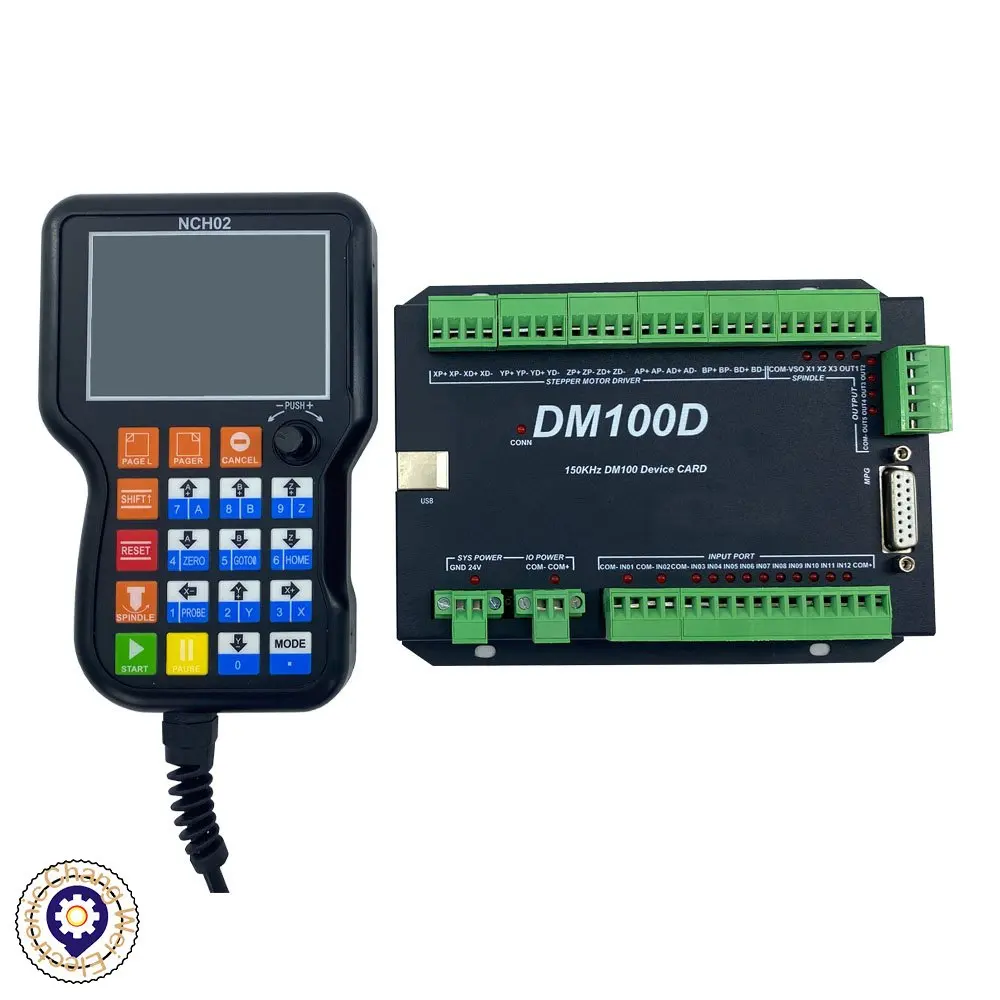

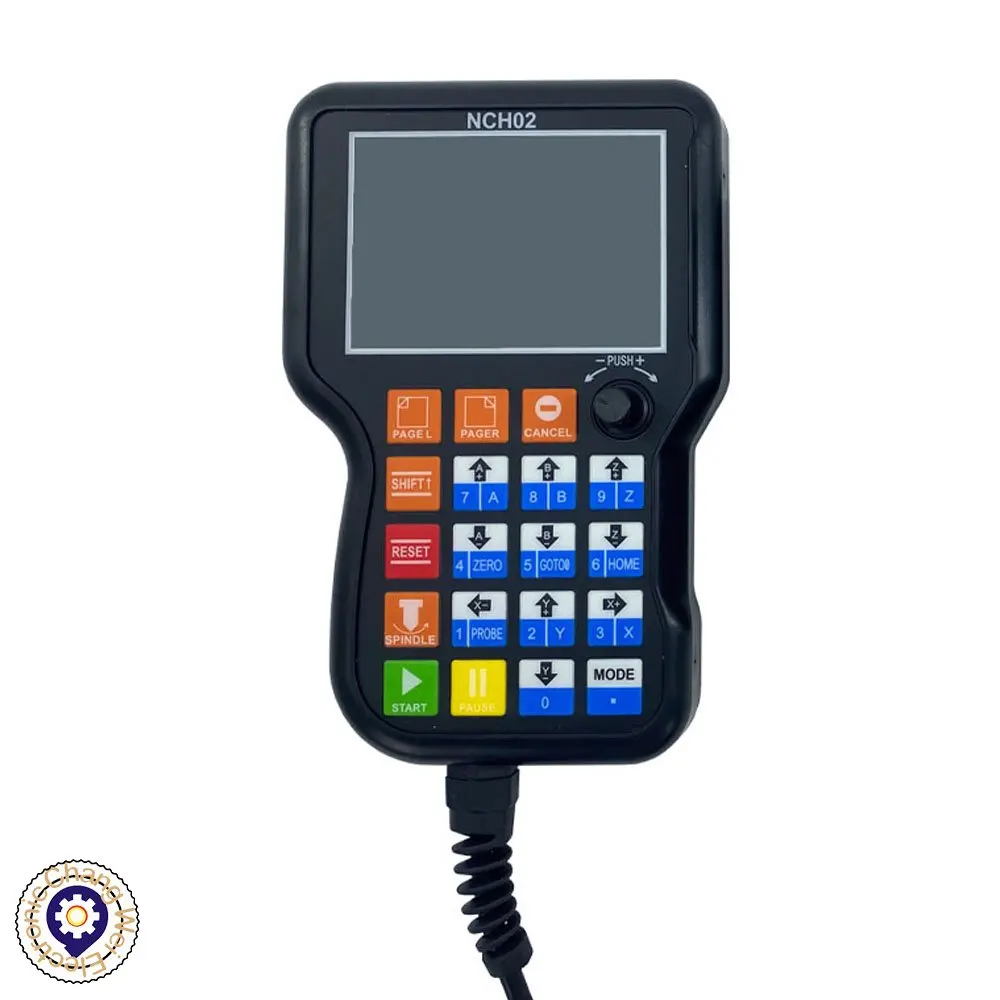

Система ручного управления NCH02 внешний вид, как показано на рисунке 1-1: Хост-система
NCD02 внешний вид как Figure1-2.
Система ручного управления NCH02 общий размер 168 мм * 108 мм * 30 мм;
Главная система DM100 общий размер 165 мм * 105 мм * 20 мм

Купить старую модель с 3/4 осью и новую модель с 5 осями

Новые и старые карты управления имеют те же функции
