TPS7A4701 TPS7A3301 сверхнизкая пульсация положительный и отрицательный Регулируемый

TPS7A4701 TPS7A3301 сверхнизкая пульсация положительный и отрицательный Регулируемый

Характеристика:

TPS7A4701/TPS7A3301 высокоэффективные высокоточные линейные регуляторы с низким уровнем шума, с высокой производительностью PSSR, широким входом напряжения и отличным индексом шума напряжения, поэтому они широко используются во многих приложениях.

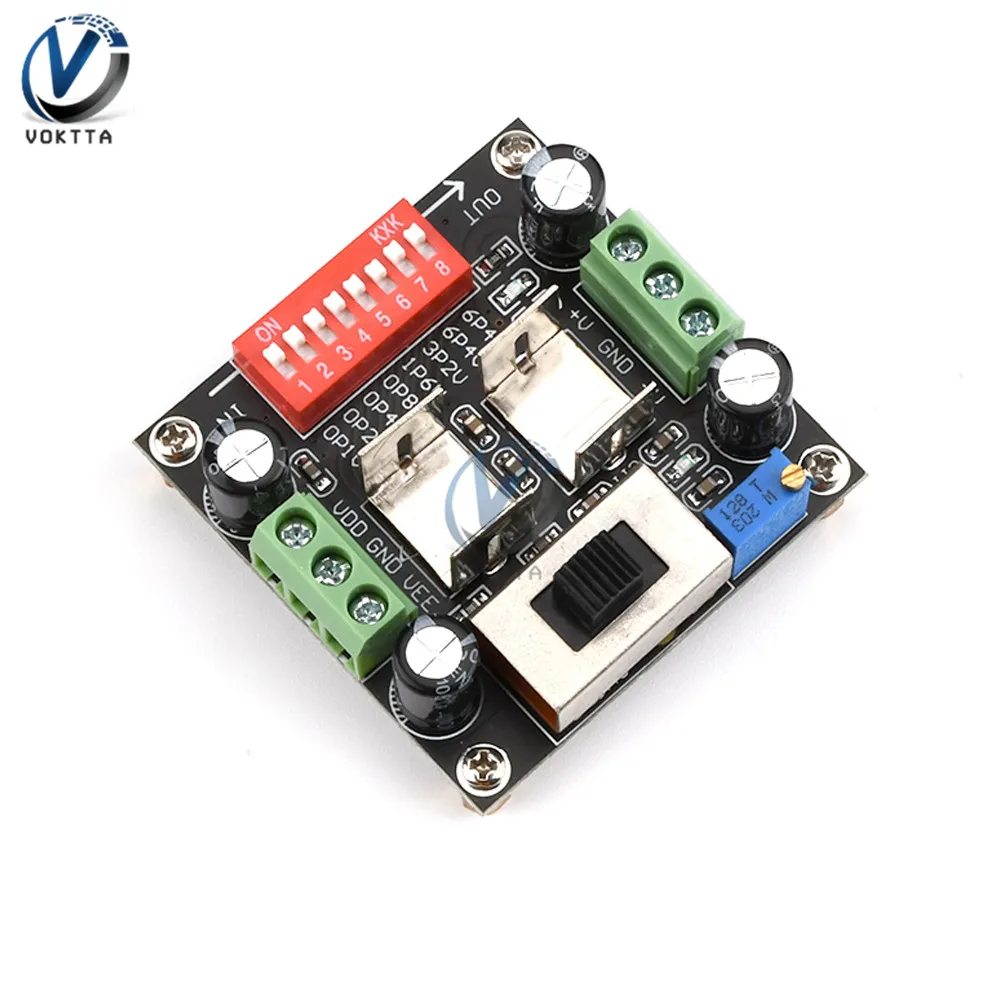

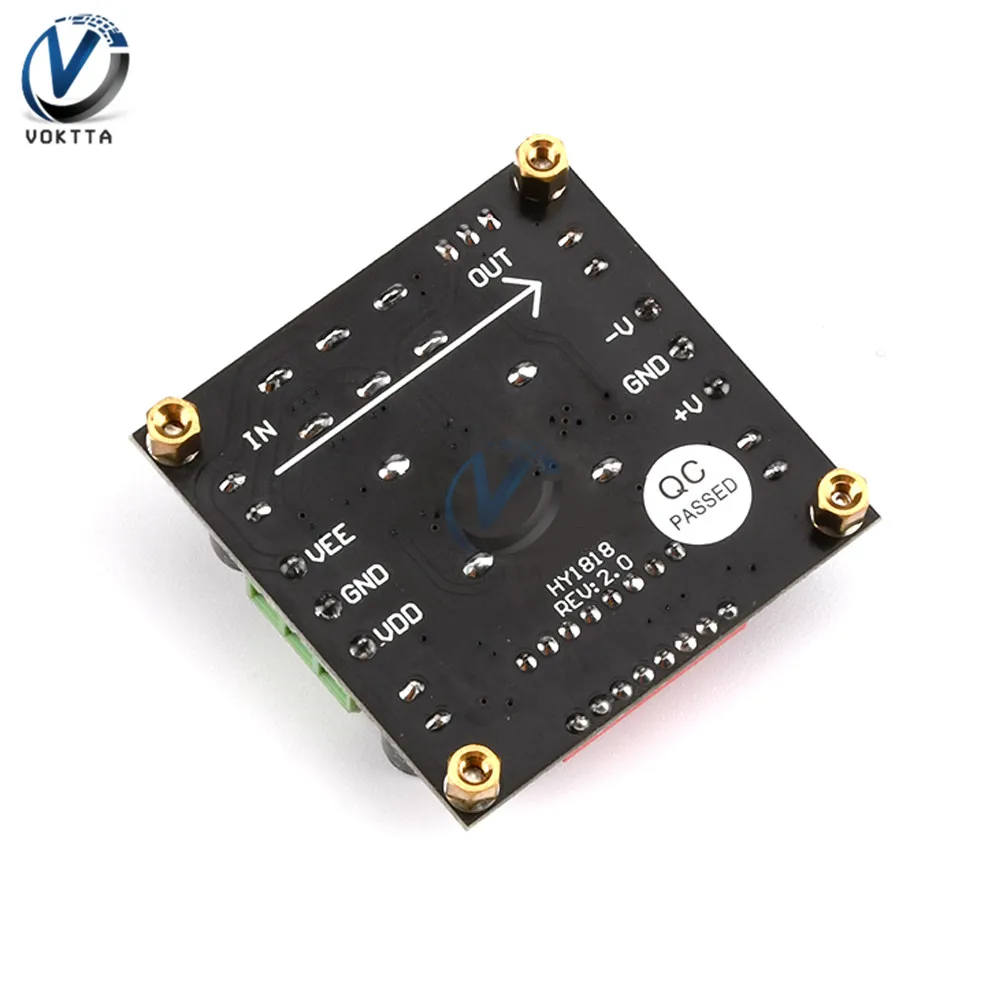

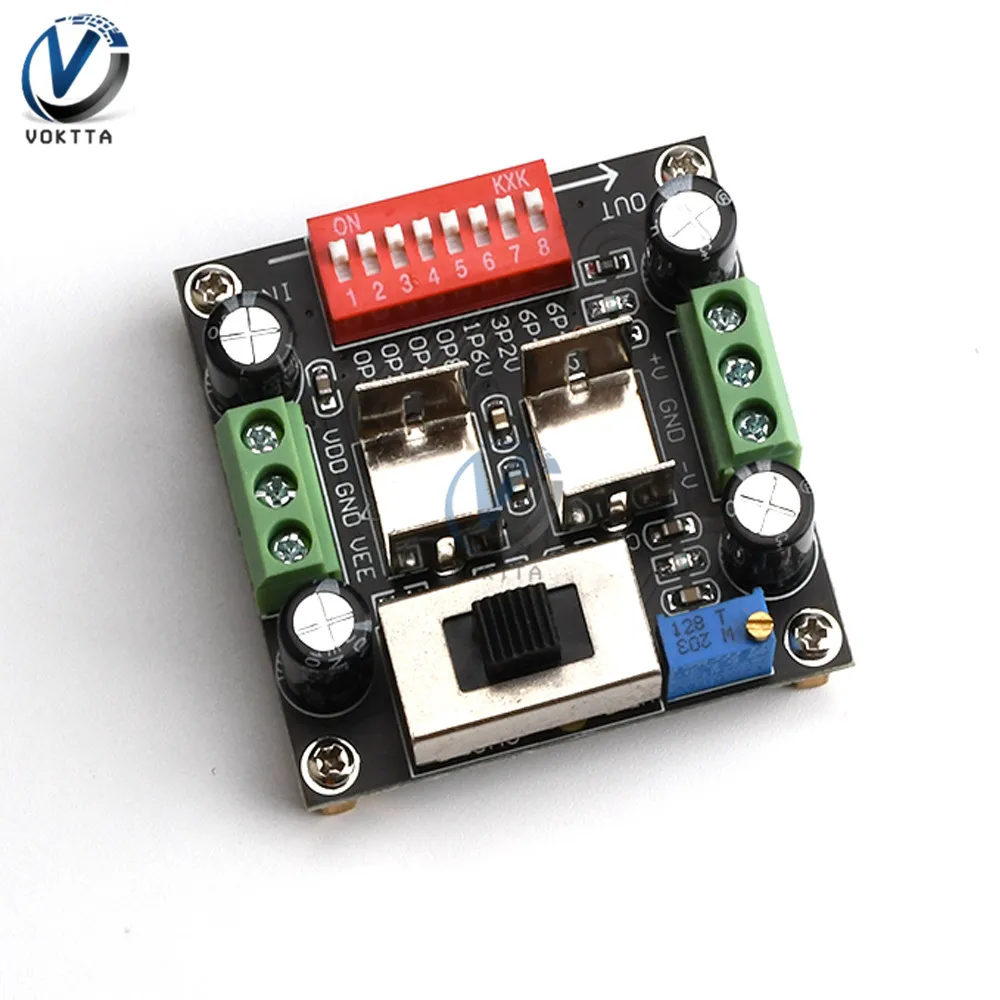

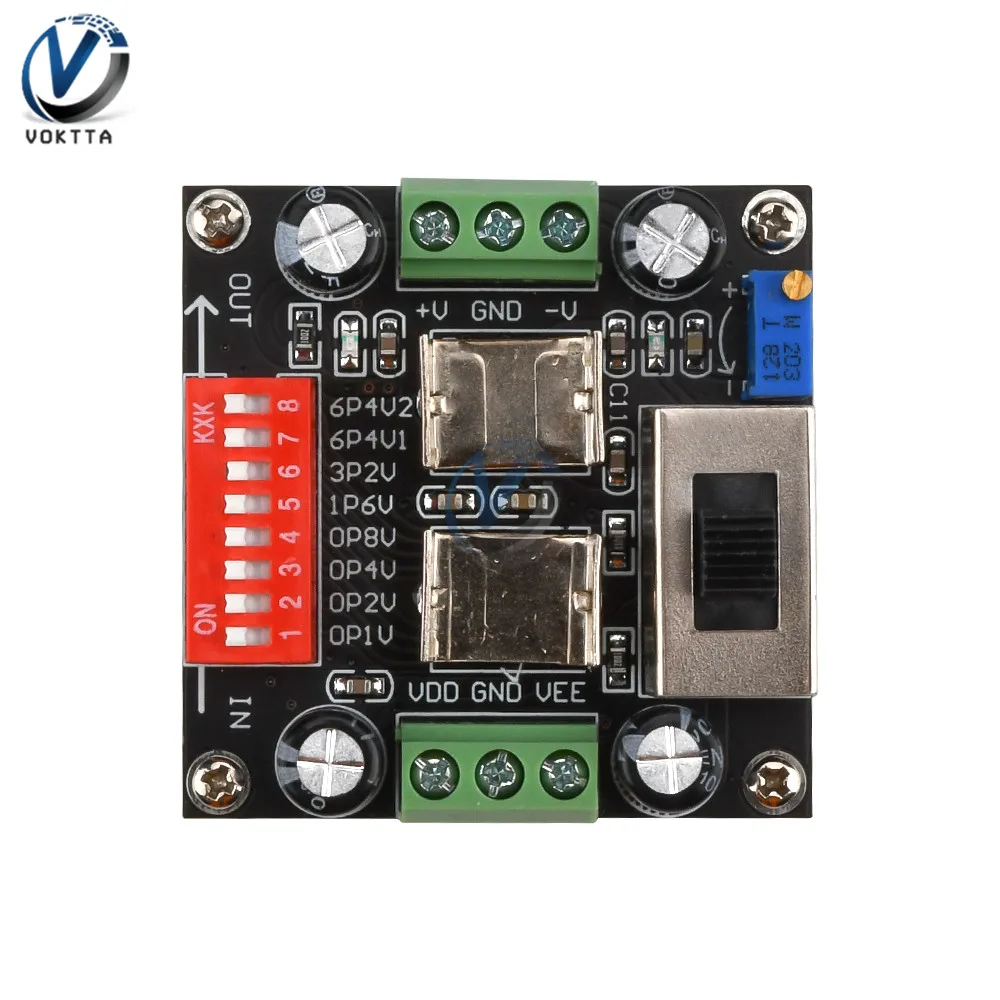

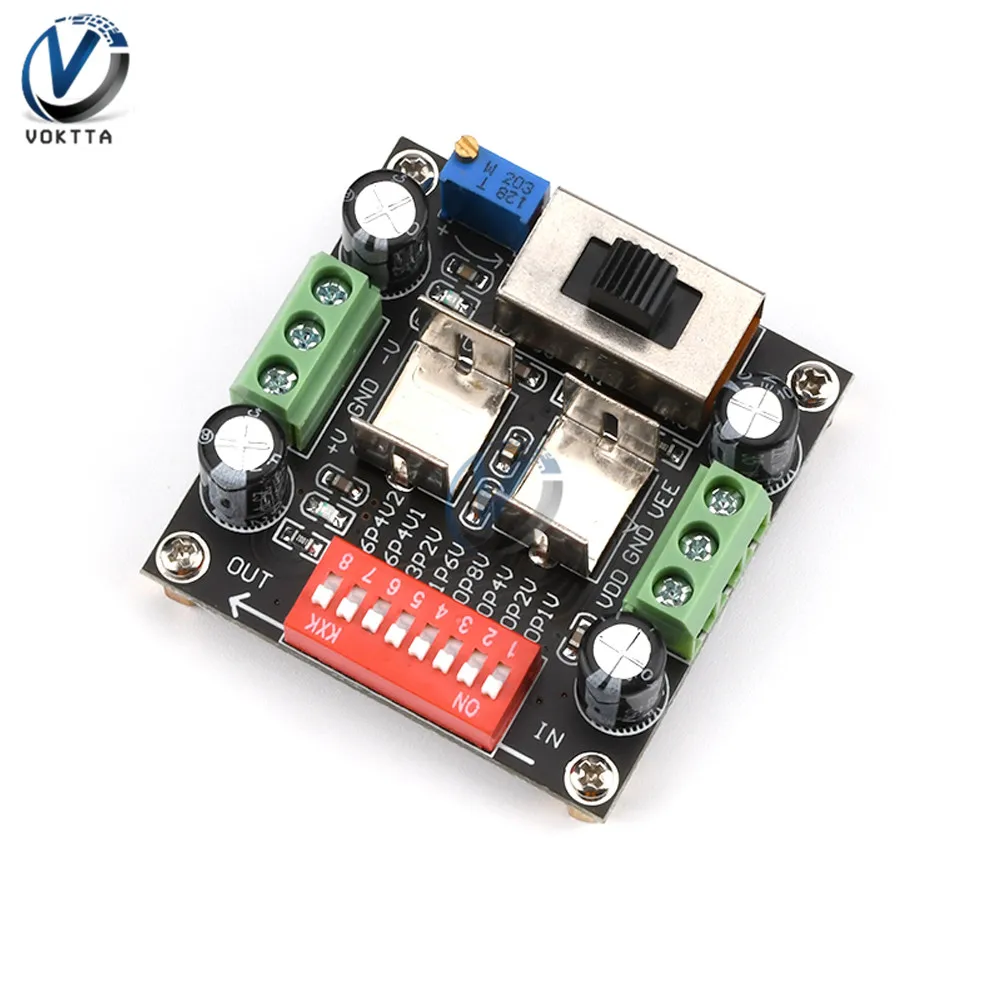

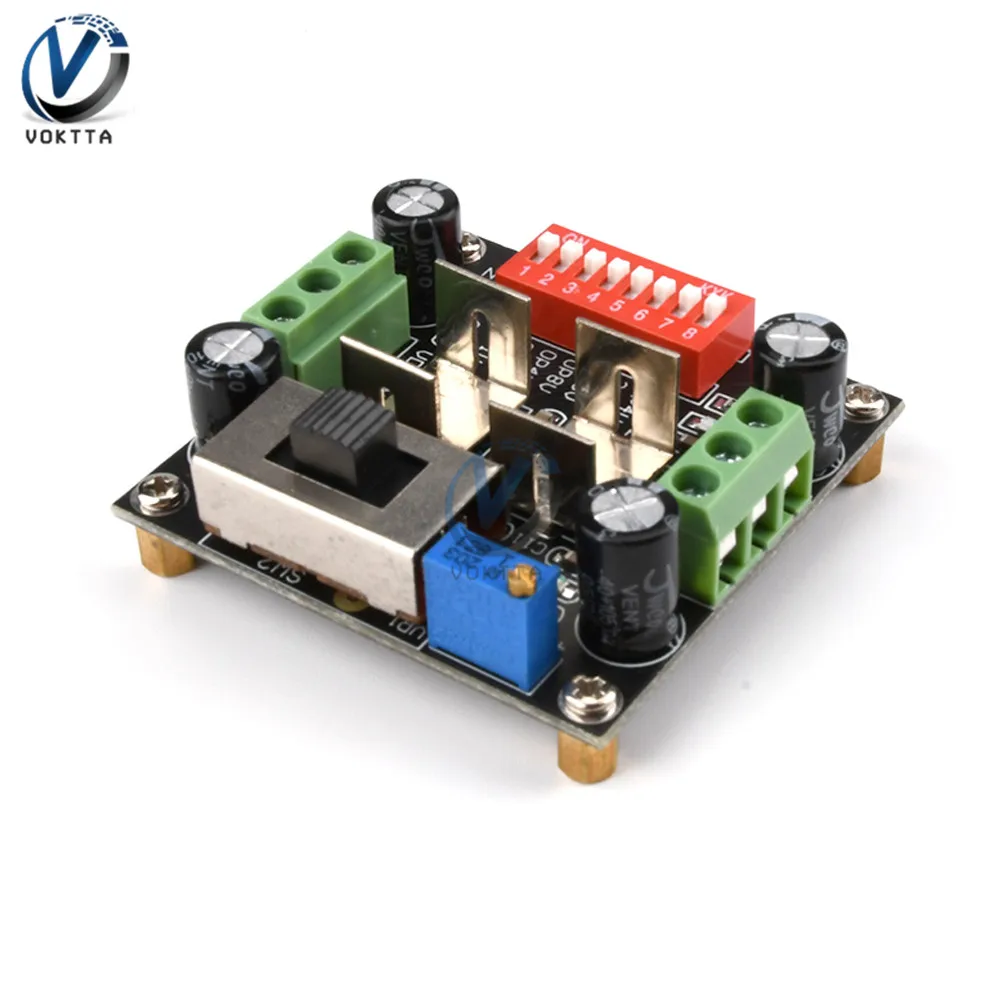

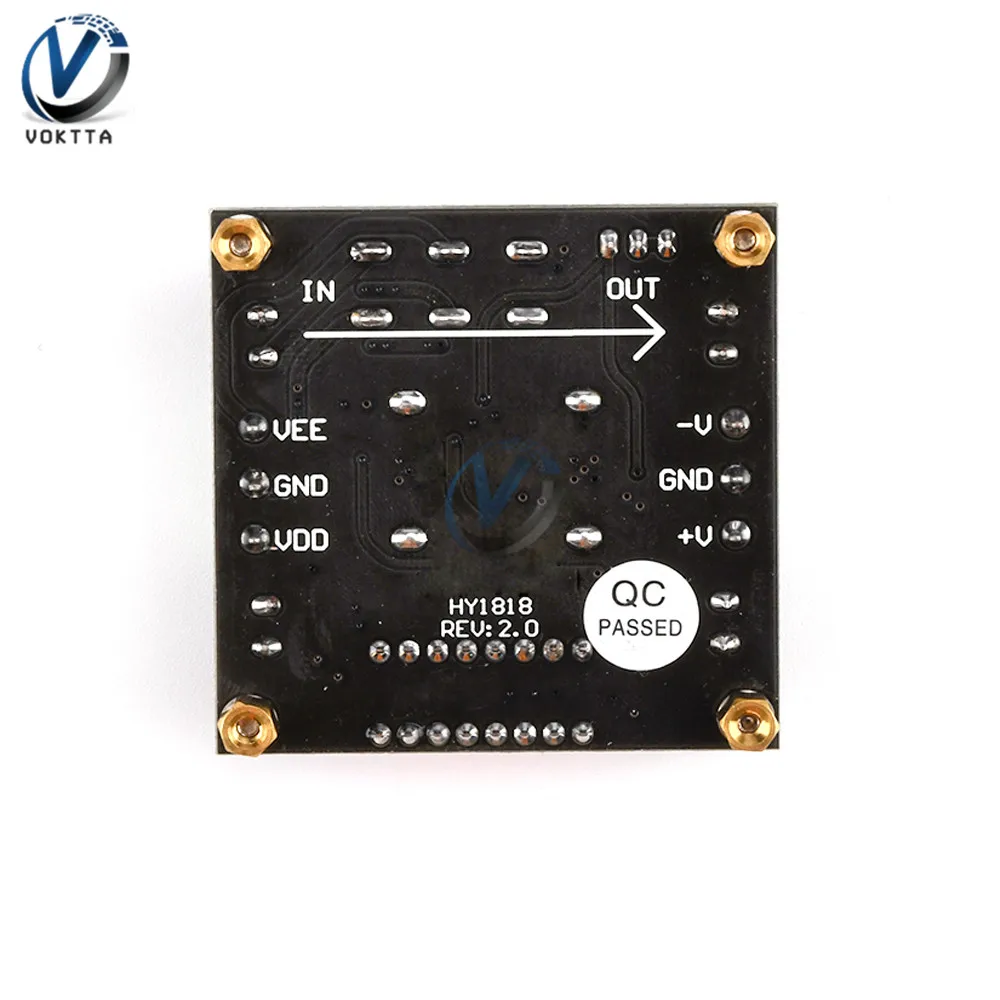

На основе этих двух отличных чипов, Douk Audio Studio разработала этот линейный модуль питания, маленький и удобный с простой проводкой, очень подходит для обеспечения мощности для Hi-Fi аудио устройств, таких как DAC / ADC/усилитель/op amp / RF цепи и т. Д.

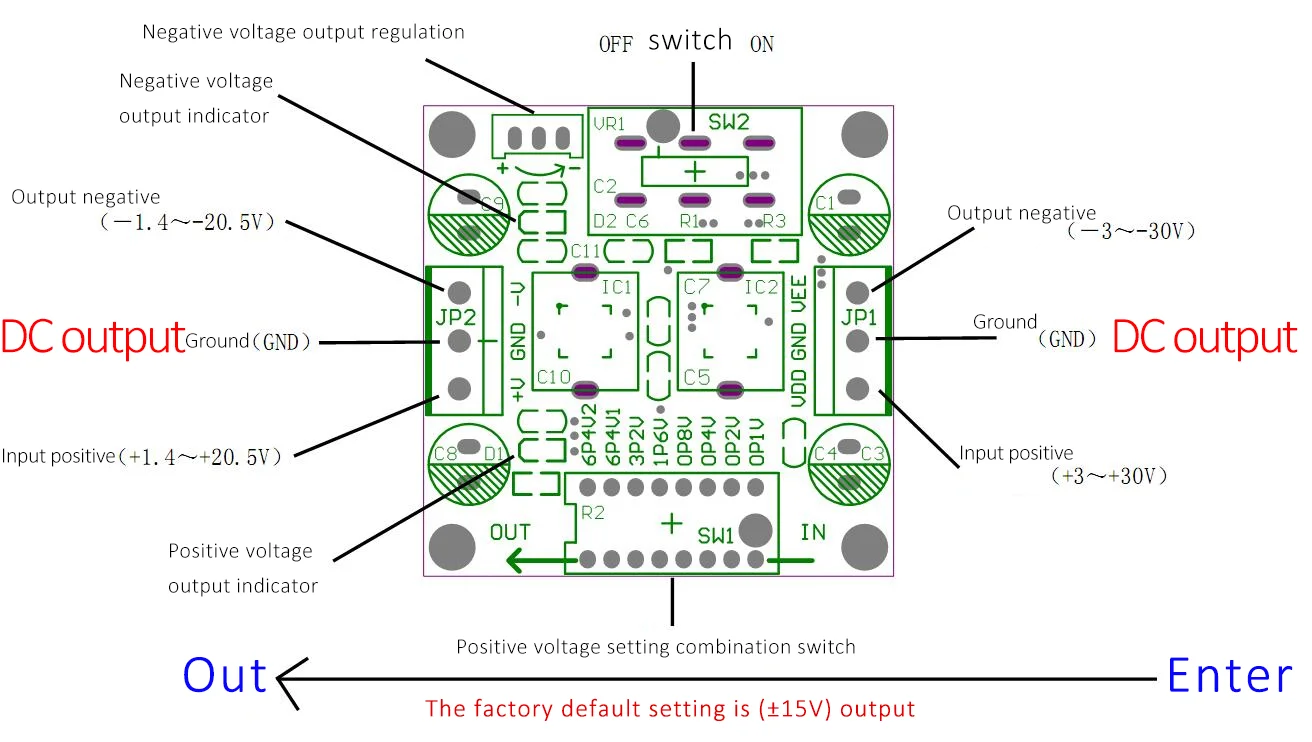

Идеальный дизайн гарантирует высокую производительность, можно регулировать как положительное, так и отрицательное напряжение, характеристики с низким уровнем шума, низкой пульсацией и индикатором питания могут четко показать рабочий статус. Также благодаря встроенному ограничению текущей стоимости и защите от перегрева, может работать стабильно и безопасно.

Принятие разумной схемы, множество фильтрующих конденсаторов, которые в основном восстанавливают оригинальные чиповые индикаторы, также подходят для студенческих обучающих соревнований и требований к мощности при разработке компаний или личных проектов.

Меры предосторожности при использовании:

1. Модуль без обратного подключения и защиты от перенапряжения, пожалуйста, внимательно проверьте перед включением, в противном случае модуль будет поврежден.

2. Нагрев модуля в основном определяется разницей напряжения I/O и током нагрузки. Используйте модуль разумно. Как правило, 30% пространства нагрузки тока должны быть защищены при длительном использовании.

3. Модуль представляет собой понижающий модуль, а входное напряжение должно быть 0,5 V больше, чем выход для стабильную выходную мощность.

4. Когда нагрузка большая или разница в напряжении ввода/вывода большая, меры по рассеиванию тепла могут быть соответствующим образом увеличены, в противном случае чип будет перегреваться или поврежден.

Диапазон применения:

1 МГц-400 МГц DDS генератор сигналов, 1 Гц-10 ГГц детектор, DC-6GHz усилитель радиочастотного сигнала, используется для операционного усилителя (OP Amp), высокоточный цифро-аналоговый преобразователь (DAC), аналого-цифровой преобразователь (ADC) и другие силовые рельсы для высокоточных аналоговых схем, усилителей аудиосигнала, пост-DC/DC преобразователь регулировки и пульсации фильтрации, тестирования и измерения, промышленные приборы, Базовые станции и телекоммуникационная структура, промышленная шина 12 В и 24 В, сенсорные модули, беспроводная Прозрачная передача модулей, фильтров, операционных усилителей (сложение, вычитание, умножение и интеграция), релейные модули, силовые модули, цифровые аттенюаторы, фазовые петли источника частоты.

Посылка включает в себя:

1 * линейный блок питания

Часто задаваемые вопросы:

1. Может ли модуль питаться от аудио оборудования?

Этот модуль питания представляет собой высококачественный модуль питания, предназначенный для питания радиочастотного оборудования и высококлассного аудио-оборудования.

2. Почему выходное напряжение модуля не может быть больше входного напряжения?

Модуль представляет собой понижающий модуль и не может быть увеличен; Максимальное выходное напряжение будет меньше, чем входное напряжение около 0,5 V.

3. Почему я не могу проверить номинальные параметры пульсации? Есть зазор в измеренной пульсации.

Во-первых, вам нужно иметь правильный метод измерения, вы можете Google метод измерения пульсации самостоятельно. Во-вторых, Линейный источник питания может подавлять только пульсацию входного сигнала и шум, но он не бесконечен. Рекомендуется использовать общий низкочастотный (частота мощности) трансформатор выпрямителя фильтра в качестве входного сигнала. Конечно, импульсный источник питания также может использоваться в качестве источника питания.
