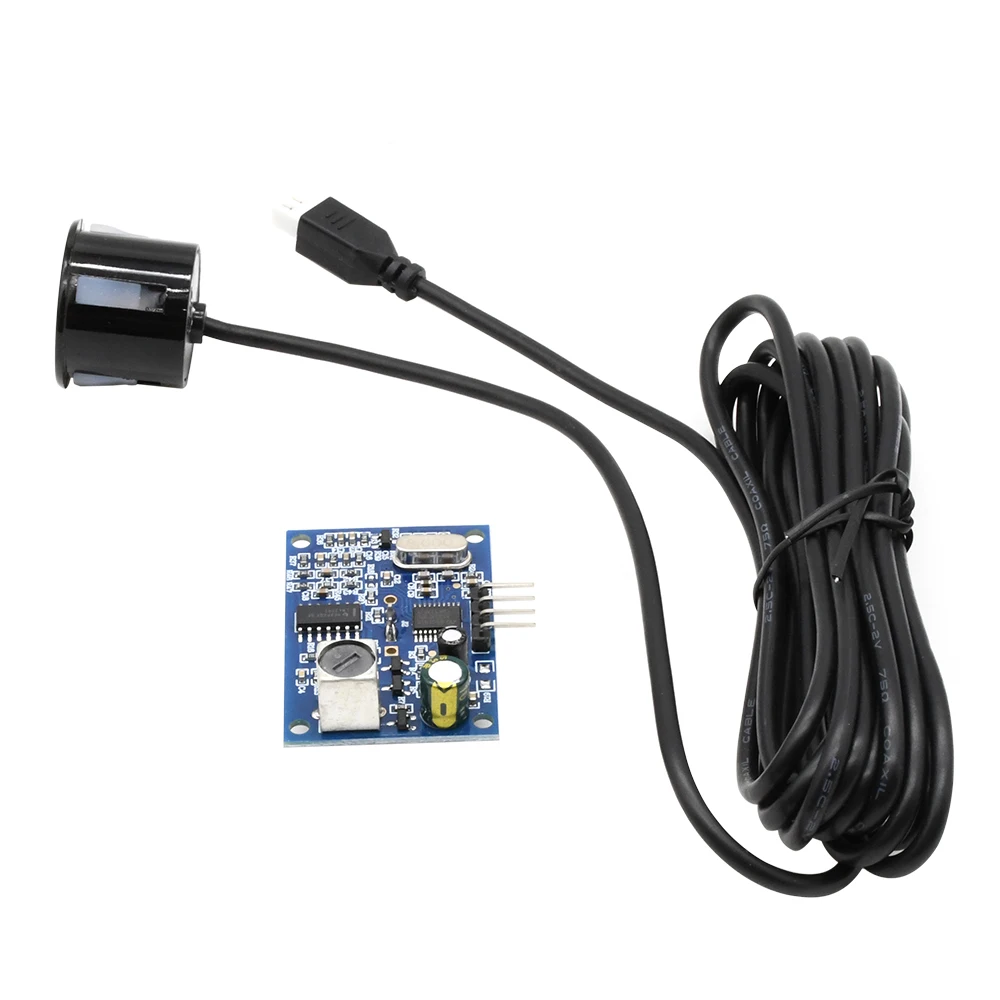

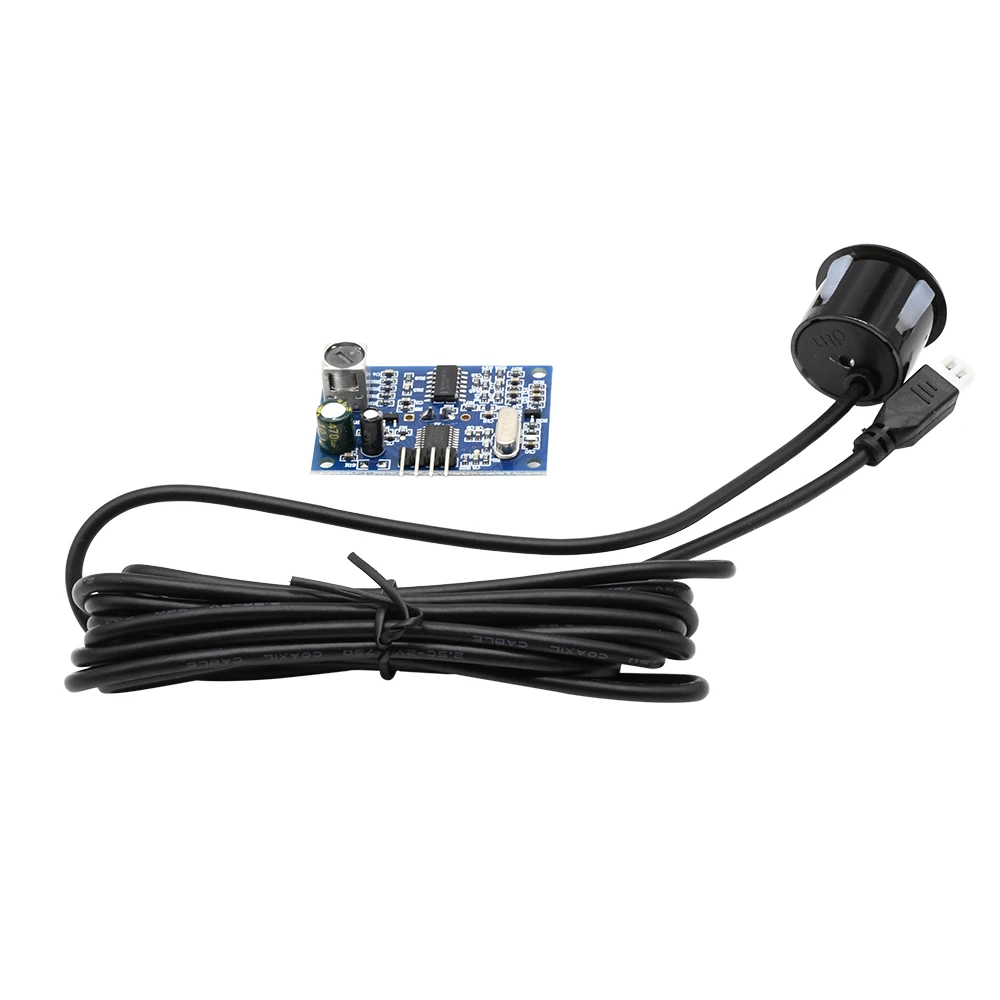

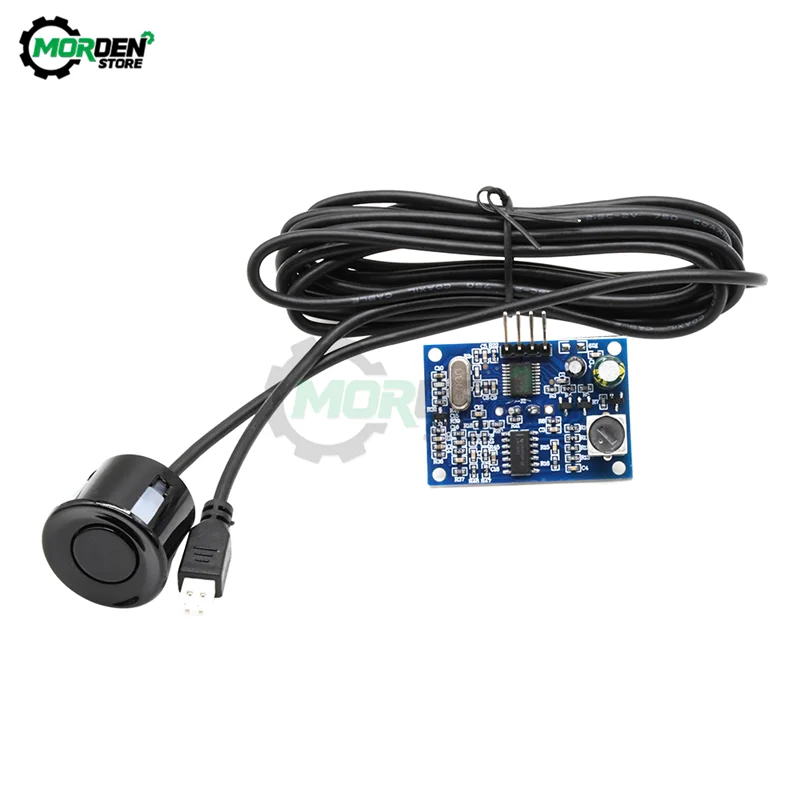

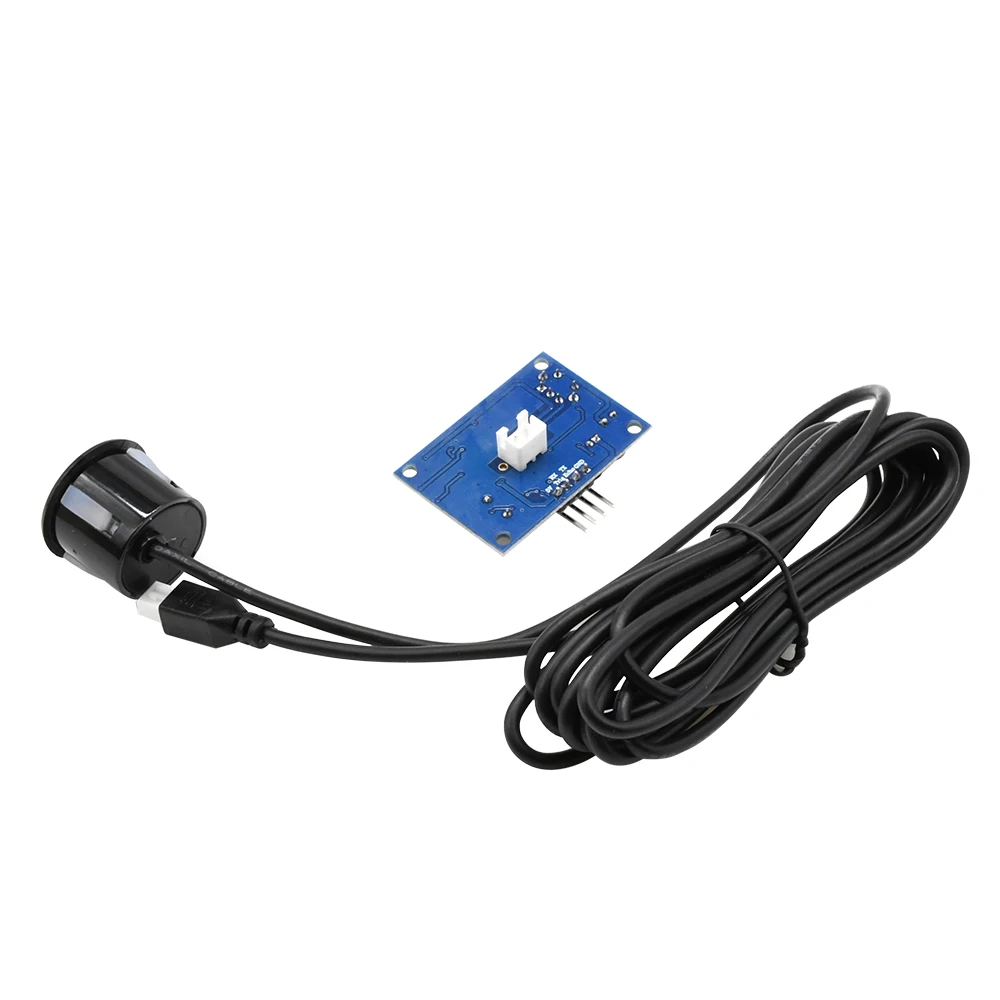

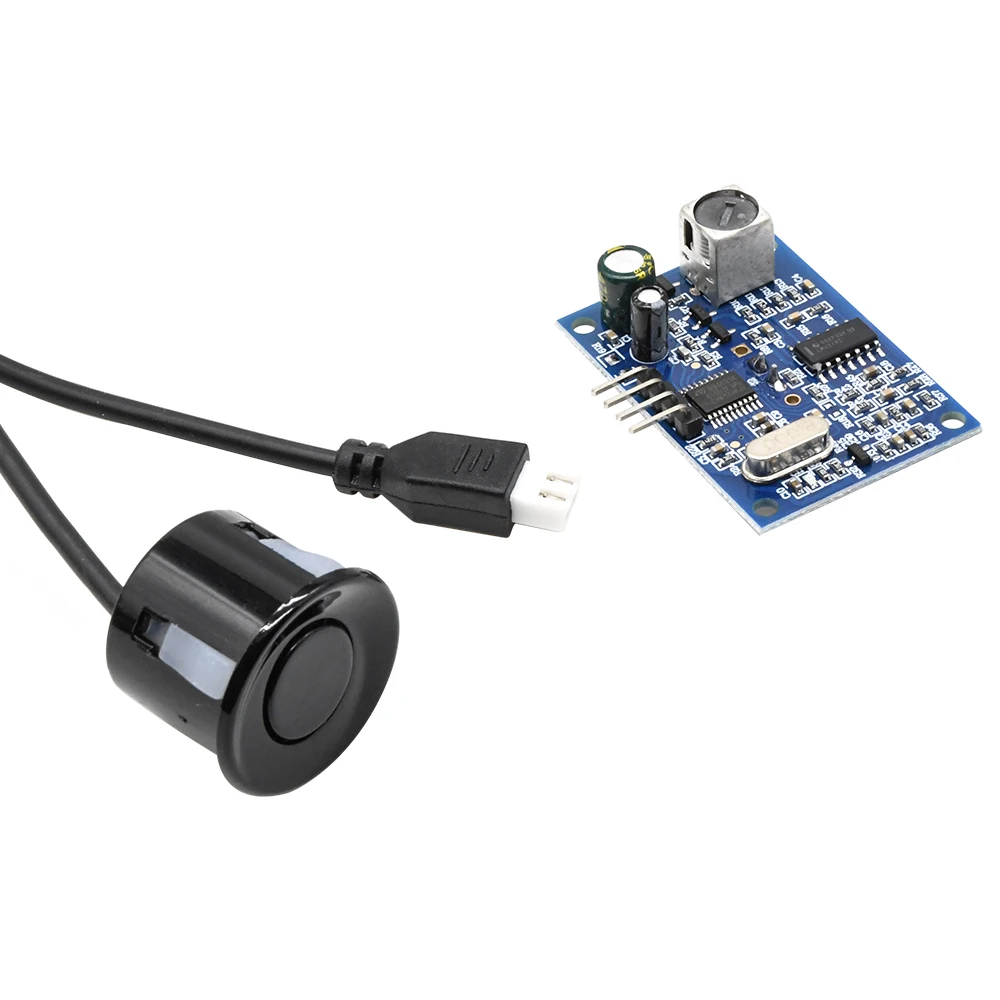

DC 5V JSN-SR04T Водонепроницаемый ультразвуковой модуль Встроенный датчик измерения

DC 5V JSN-SR04T Водонепроницаемый ультразвуковой модуль Встроенный датчик измерения

Электрические свойства:

Электрические параметры: JSN-SR04T

Рабочее напряжение: 5 В постоянного тока

Ток покоя: 5 мА

Общий ток работы: 30 мА

Частота акустического излучения: 40 кГц

Дальнее расстояние: 4,5 м

Штора: 25 см

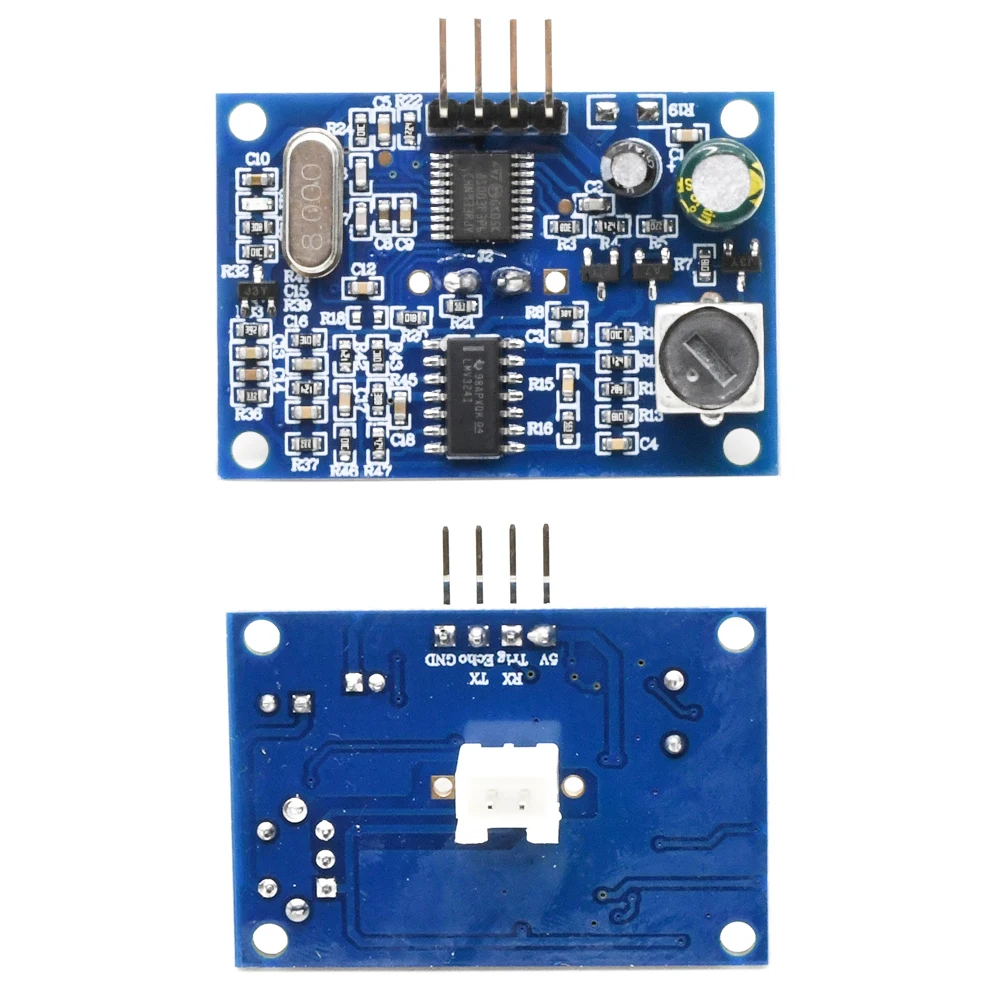

Подключение: + 5 В (положительный источник питания)

Trig (сторона управления) RX

Echo (приемник) TX

GND (отрицательный)

Размер модуля: 41 мм * 28,5 мм

Разрешение: около 0,5 см

Угол: менее 50 градусов

Рабочая температура: -10 ~ 70 °

Температура хранения: -20 ~ 80 °


Характеристики продукта:

1. Небольшой размер, простота использования;

2. Низкое напряжение, низкое энергопотребление;

3. Высокая точность;

4. Сильная защита от помех;

5. Интегрирован с проводным герметичным датчиком, подходит для влажности и суровых измерений.


Применение:

1. Горизонтальное расстояние;

2. Обход препятствий, автоматическое управление;

3, объект подходит, есть восприятие

4. Контроль движения;

5. Безопасность, Промышленный контроль;

6. Искусственный интеллект и исследования

Основной принцип работы:

(1) Использование местоположения триггера порта IO для сигнала высокого уровня не менее 10 МКС;

(2) модуль автоматически отправляет сигнал Fang Bo 8 40 кГц, автоматически определяет, возвращается ли сигнал;

(3) возврат сигнала, высокий уровень выводится через эхо порта ввода-вывода, продолжительность высокого уровня-

Ультразвуковой от запуска до возврата. Расстояние тестирования = (высокое время * скорость звука (340 м/с) /2;

В этом модуле используется простой метод, порт управления с высоким уровнем 10 мкс может ждать высокого уровня

Выход на порту приема. Выход может управлять таймером, когда этот порт низкий, может считывать значение таймера,

На этот раз для местоположения времени можно рассчитать расстояние. Так что постоянно цикл тестирования, что может достичь

Измерение стоимости вашего мобильного телефона.
