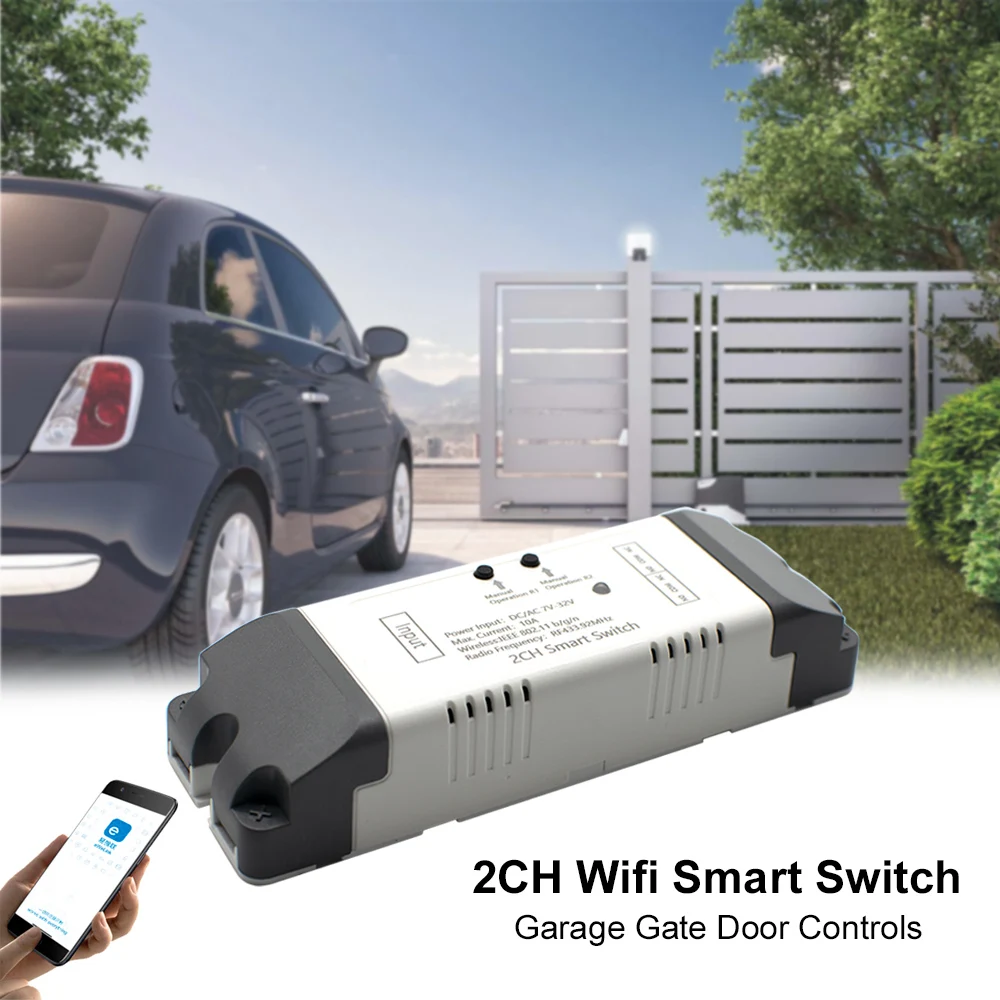

Модуль гаражных ворот DIY EWelink WiFi умный контроллер открывания двери гаража 433 МГц RF

Модуль гаражных ворот DIY EWelink WiFi умный контроллер открывания двери гаража 433 МГц RF

* Если вы являетесь дистрибьютором, вы можете связаться со мной, чтобы обсудить оптовую цену покупки

Используется для

1. Удаленно дают импульсный сигнал для включения/выключения света, ламп и других бытовых приборов.
2. Удаленно дают импульсный сигнал для включения/выключения двери гаража, доступа к двери
3. Удаленно дать импульсный сигнал для того чтобы контролировать, двигатель постоянного тока, двигатель переменного тока для переднего и заднего хода. (только в том случае, 4-Канальный Релейный поддержки)

Тип 1,2,3,4

Тип 1,2 не поддерживает частоту RF433
Пульт дистанционного управления RF433 не включает аккумулятор (27A 12V)

Три режима работы:

1. Автофиксацией/шаговым управлением режим: Включите один канал, канал автоматически закроется после 0,5 секунд. Другой канал такой же, как и канал.


2. Самоблокировка: каждый канал может быть включен/выключен отдельно. Вы можете включить/выключить все каналы одновременно.

3. Режим блокировки: Включите любой канал, другие каналы будут выключены автоматически.

Как изменить режим работы

Если вам нужно изменить режим работы, вы можете активировать режим блокировки или время инширования в приложении.
Примечание: Если вы включите режим блокировки в приложении во-первых, вы не можете изменить время инширования.

Feacture

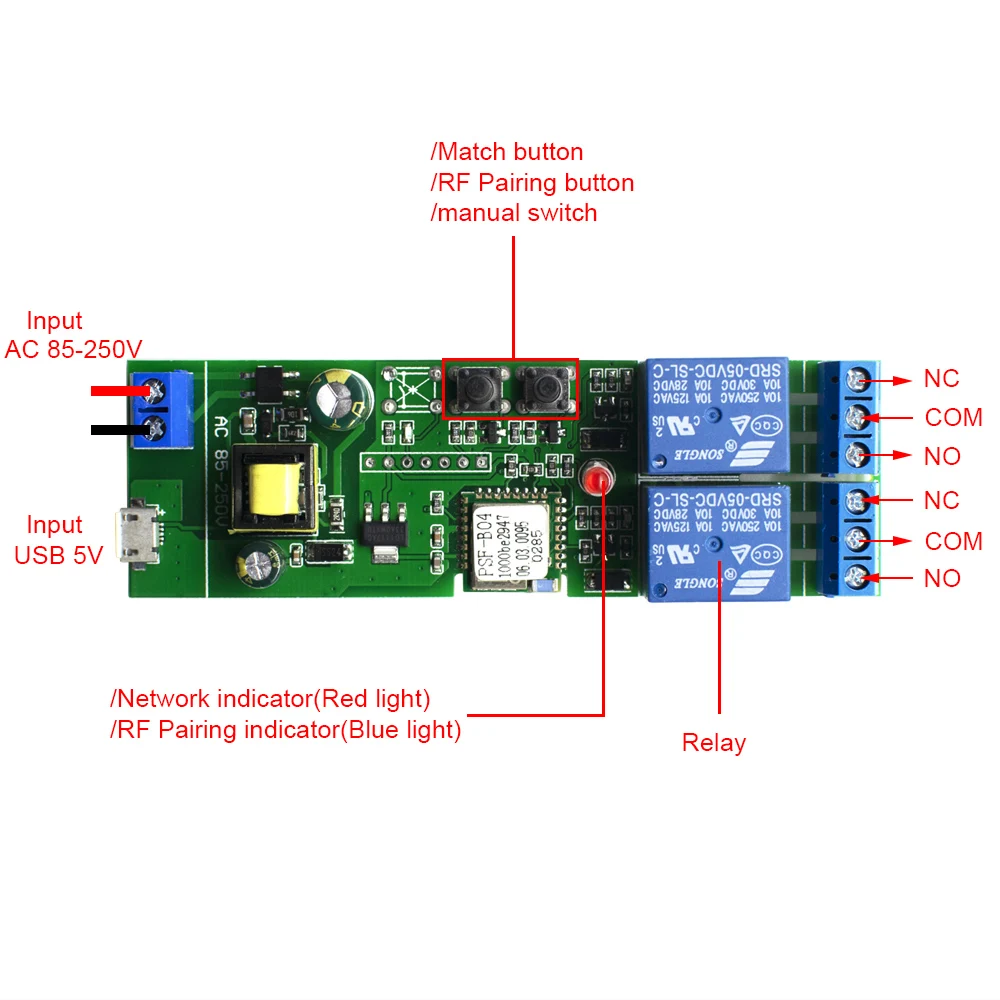

【Два входных порта 】
Вы можете выбрать порт USB 5 В или винтовой клеммный порт для питания на входе, чтобы сделать работу платы pcb.
【Сухой контакт/пассивный выход 】
Независимо от источника питания на входе, на выходе нет напряжения
(За исключением того, что вход и выход имеют одинаковый источник питания)
Если вы не поставляете питание в выходном порту, соединительный бытовой прибор не может работать, вам также необходимо поставить питание на выходе.
【Timer】
Подключаемые бытовые приборы могут автоматически включаться/выключаться в соответствии с расписанием времени.
Каждый канал может устанавливать разное время.
Поддерживает максимальное время 8 для каждого канала.

Различные способы управления WIFI модулем

【Контроль приложения 】
Вы можете управлять подключенным бытовым прибором в приложении eWeLink в любом месте и в любое время. Например, светильник, электрический чайник, электрическая рисоварка, электрический занавес и т. д.
【 RF433 управление】
Модуль WIFI поддерживает частоту RF433, и вы можете управлять модулем WIFI с помощью пульта дистанционного управления RF433mhz.
【 2,4 ГГц WI-FI управление】
В тех случаях, когда вы в домашних условиях, вы можете управлять модуль в ваш смартфон с помощью 2,4 ГГц WI-FI
【Управление мобильной сетью
Когда вы выходите на улицу, вы можете управлять устройством в вашем смартфоне с помощью мобильной сети 2G/3G/4G.
(Примечание: маршрутизатор должен быть в сети, а модуль WIFI должен поддерживать близкое расстояние с маршрутизатором)
【Голосовое управление 】
Совместим с Alexa и Google Assistant, вы можете использовать Голосовое управление, чтобы включить/выключить подключенные бытовые приборы.
【Share Control】
Одно устройство может управлять несколькими телефонами, вы можете поделиться wifi модулем с вашим fam
【Групповое управление
Один телефон может управлять несколькими смарт-устройствами. Вы можете добавить модуль Wi-Fi и другие смарт-устройства в группу, а затем все смарт-устройства будут автоматически включаться/выключаться в специальное время.

Особенности:

Cutover currenent≤ 10A
Вход USB 5 В (тип 2,4,5,6,7,8)
Входное напряжение винтовой Клеммы:
DC/AC7-32V (тип 1,3,5,6)
AC85-250V (тип 2,4,7,8)
Выход: Пассивный выход (сухой контактный выключатель)
Рабочая температура: от-20 до 70 градусов Цельсия
Рабочая влажность: от 40% до 80% относительной влажности
Стандарт WI-FI: 2,4 ГГц, IEEE802.11 b/g/n (не поддерживает 5G)
Размер: 120*38*25 мм
Приложение: eWeLink
Аккумулятор RF433 пульта дистанционного управления: 27A 12 вольт постоянного тока (в комплект не входит)

Таймер и расписание

Настройка графиков синхронизации для включения/выключения света

Управление Share

Поделитесь контролем вашей бытовой техники с семьей или друзьями, чтобы они могли управлять устройствами удаленно

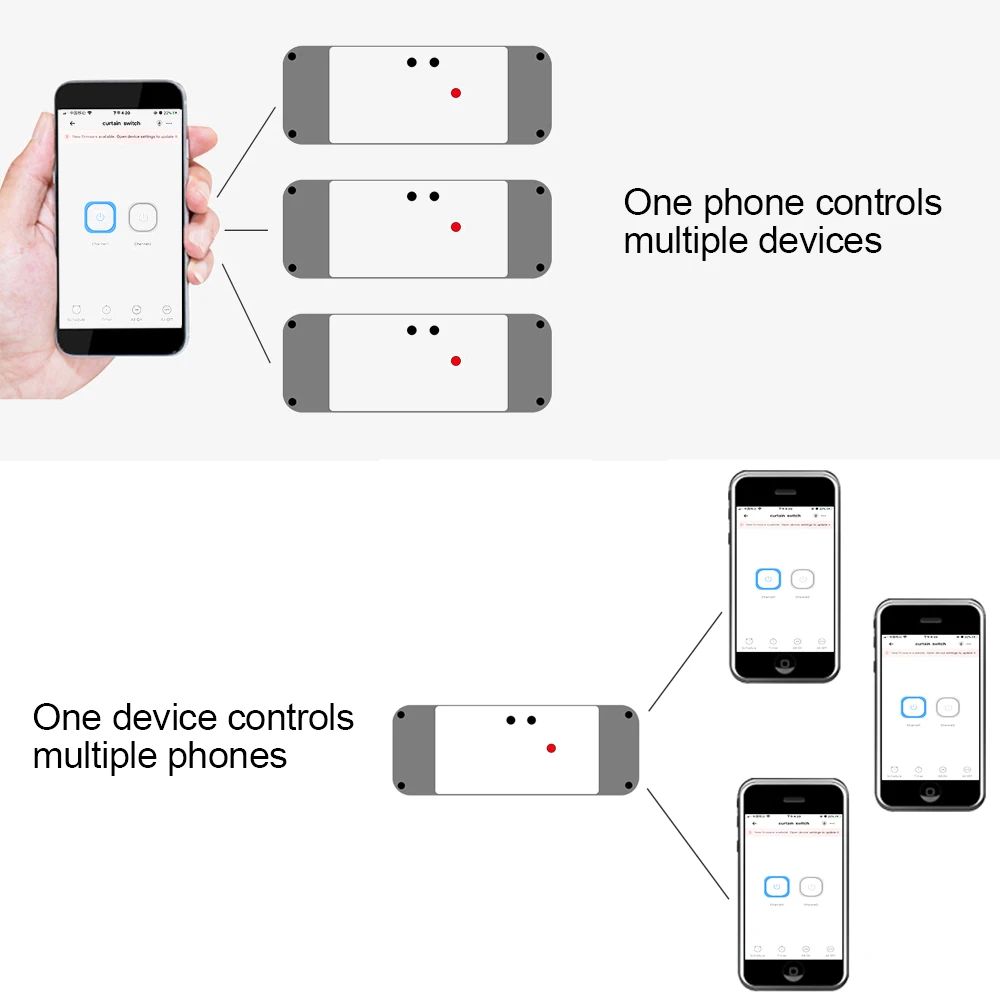

Управление приложением

1. Одно приложение может управлять несколькими устройствами
2. Одно устройство может управляться несколькими телефонами.

Голосовое управление

Совместимость с Google assistant и Alexa

Как установить режим инчинга/блокировки в приложении?

Схема проводки

Как подключить пульт дистанционного управления RF433 с устройствами.

1. Нажмите кнопку сопряжения RF433 в течение 4 секунд и дождитесь включения синего светодиодного индикатора.

2. Нажмите любую клавишу пульта дистанционного управления RF433, а затем вы можете успешно подключить канал с одной клавишей пульта дистанционного управления RF433
Если вам нужно подключить другой ключ пульта дистанционного управления RF433 и другого канала, вам нужно повторить шаг.

Как очистить сопряжение пульта дистанционного управления RF433 с устройствами.

1. Нажмите кнопку сопряжения RF433 в течение 15 секунд и подождите, пока синий светодиодный индикатор выключится.
Если вам нужно очистить Сопряжение между другой клавишей пульта дистанционного управления RF433 и другим каналом, вам нужно повторить шаг.

Примечание:

Производитель добавил порт USB5v к устройству, только для целей тестирования, мы не рекомендуем использовать его. Если покупатель хочет использовать вход USB5v, он должен удалить корпус, чтобы использовать его. Я приложил фото сравнения.
Мы удалим этот порт USB5V в следующих версиях, извините за причиненные неудобства.
