Hantek Осциллограф probbe с пассивным аттенюатором HT201 HT25 1008C автомобильный ПК для хранения USB 8 каналов программируемый генератор

Экономичный Hantek PC USB 8CH автомобильный диагностический осциллограф/DAQ/Программируемый генератор: высокоэффективный и экономичный;
8 каналов осциллографа для тестирования транспортного средства;
Датчик автоматического зажигания;
2.4MSA/s частота дискретизации в реальном времени, 12 бит вертикального разрешения;
Функция спектрального анализа;
10 мВ/див до 5 В/див Входная чувствительность;
Функция карты DAQ;
8 каналов программируемый генератор, который может аналоговые сигналы коленчатого вала, распределительного вала и т. Д.

Особенности:

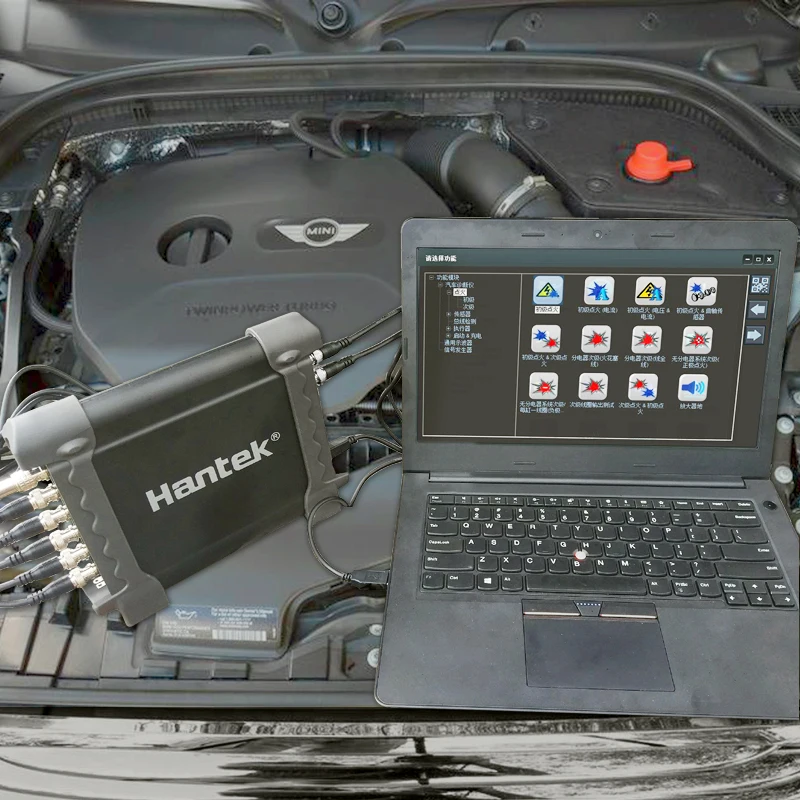

(1) испытание транспортного средства
Первая Диагностика: впускной коллектор вакуум и зажигание, бензиновые пары регулирующий клапан вакуум и зажигание, холостое зажигание выхлопа, пусковое зажигание выхлопа
Зажигание: первичный и вторичный
Сенсор: расходомер воздуха, распределительный вал, коленчатый вал, распределитель, лямбда-датчик, положение дроссельной заслонки
Диагностика автобуса: проверка данных CAN Bus, целостность сигнала CAN bus, долгосрочное приобретение CAN bus LH, LIN bus
Исполнитель: бензин/дизель
Схемы стартера и зарядки
(2) осциллограф
8 каналов осциллографа, 2.4MSA/s частота дискретизации в реальном времени
12 бит вертикальное разрешение, функция спектрального анализа
(3) Программируемый генератор
8 каналов программируемый генератор
Могут быть аналоговые сигналы коленчатого вала, распределительного вала и т. Д.
(4) другие
USB 2,0 интерфейс подключи и работай, и нет необходимости дополнительного источника питания;
Более 20 типов функции автоматического тестирования, аналогичный интерфейс с настольным осциллографом, прост в использовании;

Пожалуйста, обратите внимание: язык устройства только с английским и китайским языками. Поддержка программного обеспечения: Windows NT, Window 2000, Windows XP, VISTA, Windows 7/8/10,32 BIT и 64 BIT.

Модель

Hantek1008C

Режим осциллографа

Вертикальный

Аналоговый канал

8

Входное сопротивление

Сопротивление: 1MΩ

Входная чувствительность

От 10 мВ/див до 5 В/Див

Входное соединение

Постоянный ток

Разрешение

12 бит

Горизонтальный

Глубина памяти

4K

Макс. Вход

400 В (пик постоянного тока + переменного тока)

Частота выборки в реальном времени

2.4MSa/s

Диапазон временных рамок

1ns/div до 20000s/div(1-2-5 последовательностей)

Точность временной базы

± 50ppm

Триггер

Источник

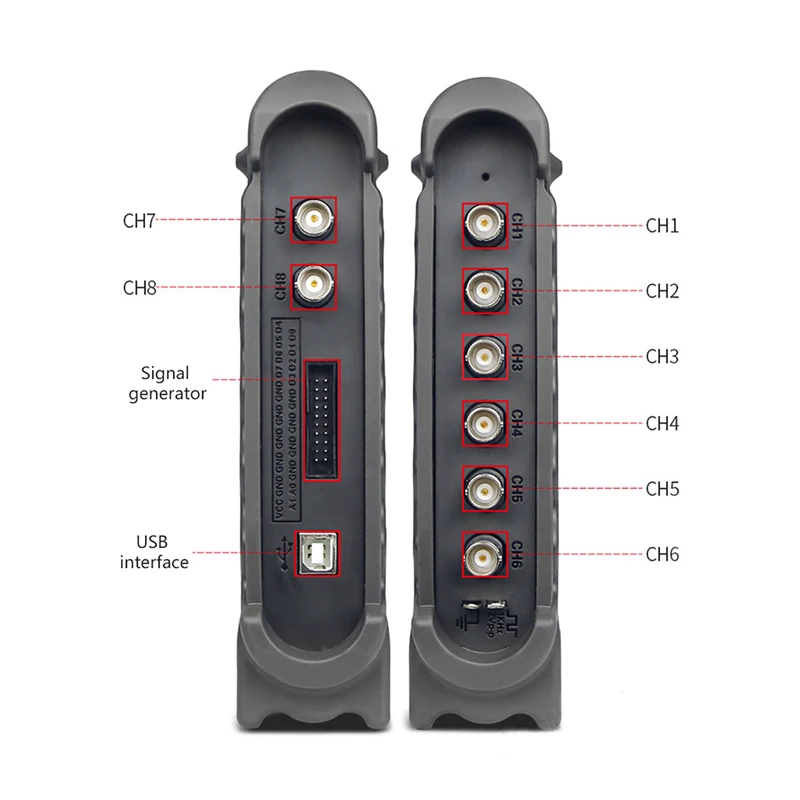

CH1, CH2,CH3,CH4, CH5, CH6,CH7,CH8

Режим

Кромка

Режим X-Y

Вход оси X

CH1

Входной сигнал оси Y

CH2

Курсоры и измерения

Измерение напряжения

Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase,Vavg, Vrms, Vcrms, Preshoot, Overshoot

Измерение времени

Частота, период, время подъема, время падения, положительная ширина, отрицательная ширина, рабочий цикл

Измерение курсоров

Горизонтальный, вертикальный, трек, режимы автоматического измерения

Процесс сигнала формы волны

+,- , X, ÷, FFT, Invert

Диапазон напряжения

От 10 мВ до 5 В/div @ x 1 зонд

От 100 мВ до 50 В/div @ x 10 зонд

10V до 5000V/div @ x 1000 probe10V до 5000V/div @ x 1000 probe10V до 5000V/div @ x 1000 probe10V до 5000V/div @ x 1000 зонд

100 В до 50000 в/div @ x 10000 зонд

От 200 мВ до 100 в/div @ 20: 1200мв до 100 В/div @ 20:1

Диапазон тока

От 100 мА до 50.0A/div @ CC65(20A)

От 1000mA до 500.0A/div @ CC65(65A) от 1000mA до 500.0A/div @ CC65(65A)

От 1А до 100.0A/div @ CC650(60A)

10А до 1000.0A/div @ CC650(650A)

От 1А до 200.0A/div @ CC1100(100A)

10А до 2000.0A/div @ CC1100(1100A)

Курсор

Разница во времени/частоте, разница в напряжении

FFT

Прямоугольная, Hanning, Hamming, Blackman Window

Математика

Сложение, вычитание, умножение, деление

Программируемый генератор

Канал

8

Выходной уровень

LVTTL

Частотный диапазон

0-250 кГц

Интерфейс

USB 2,0

Мощность

Не требуется дополнительный источник питания

Измерение

Размеры

185x150x27 (мм)

Вес

0,35 кг

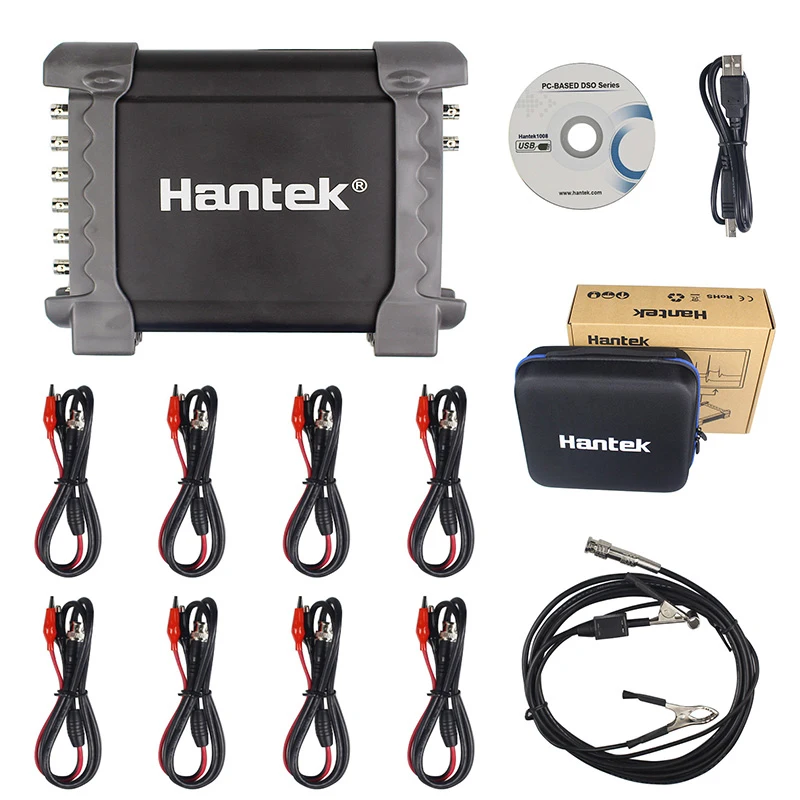

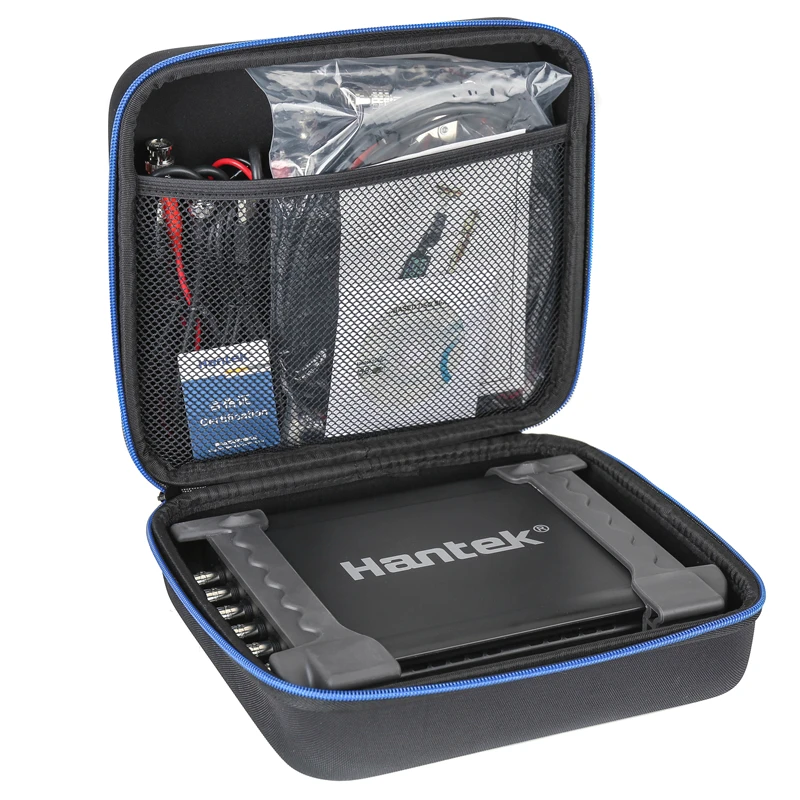

Упаковочный лист:

1 х 1008C DAQ осциллограф
1 Автоматический зонд
4 x крокодил зонды/кабель
4 разъема BNC
1 х USB кабель
1 CD (драйвер и т. д.)
