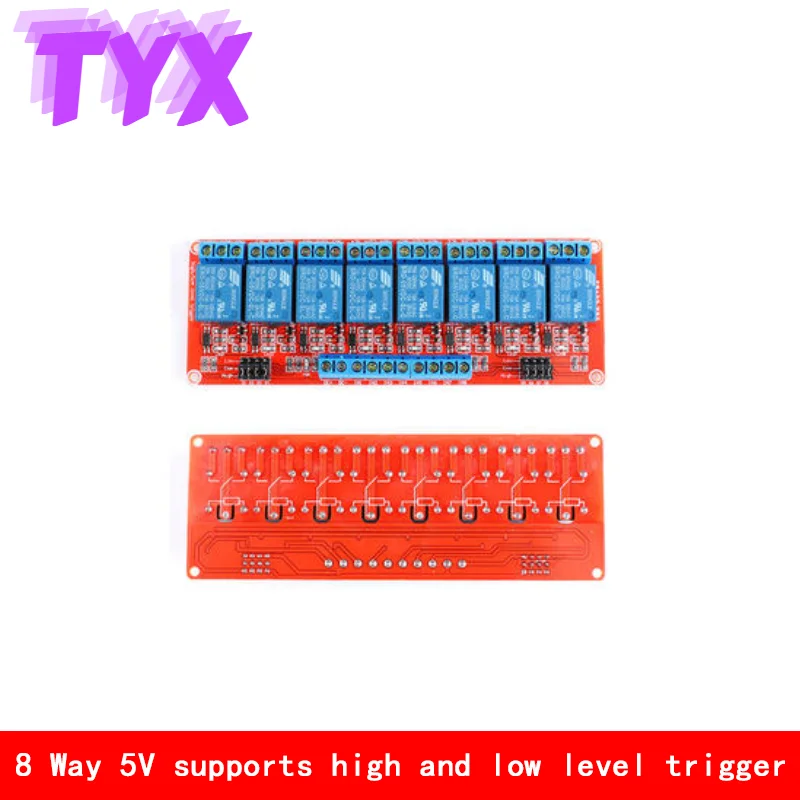

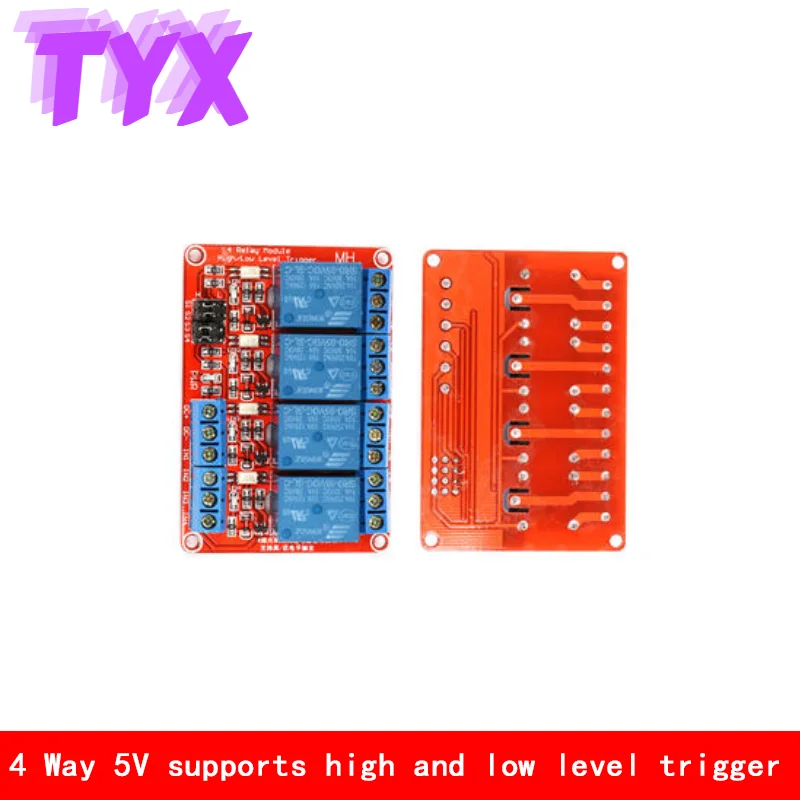

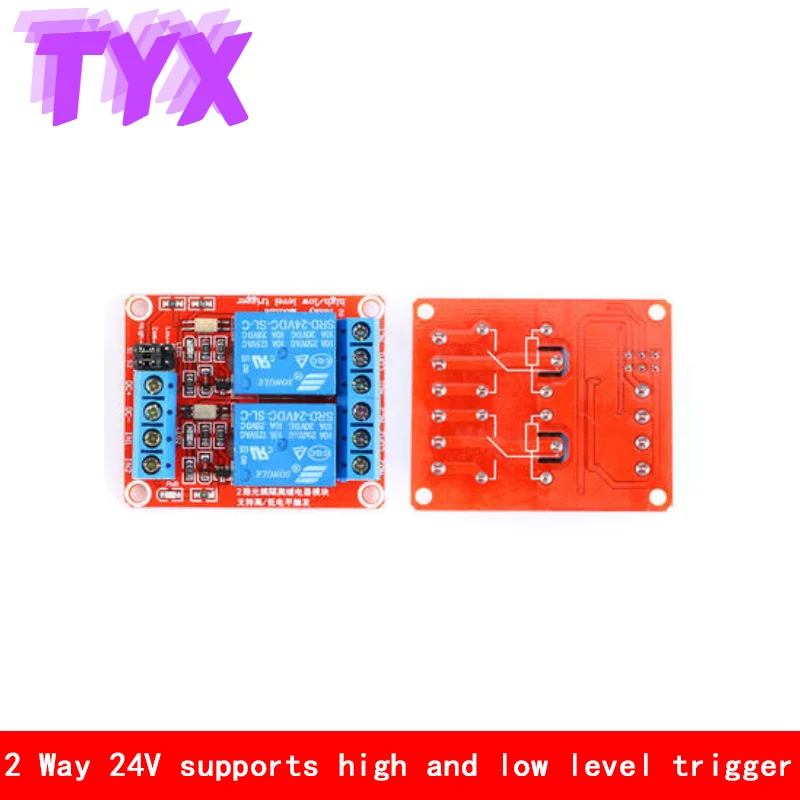

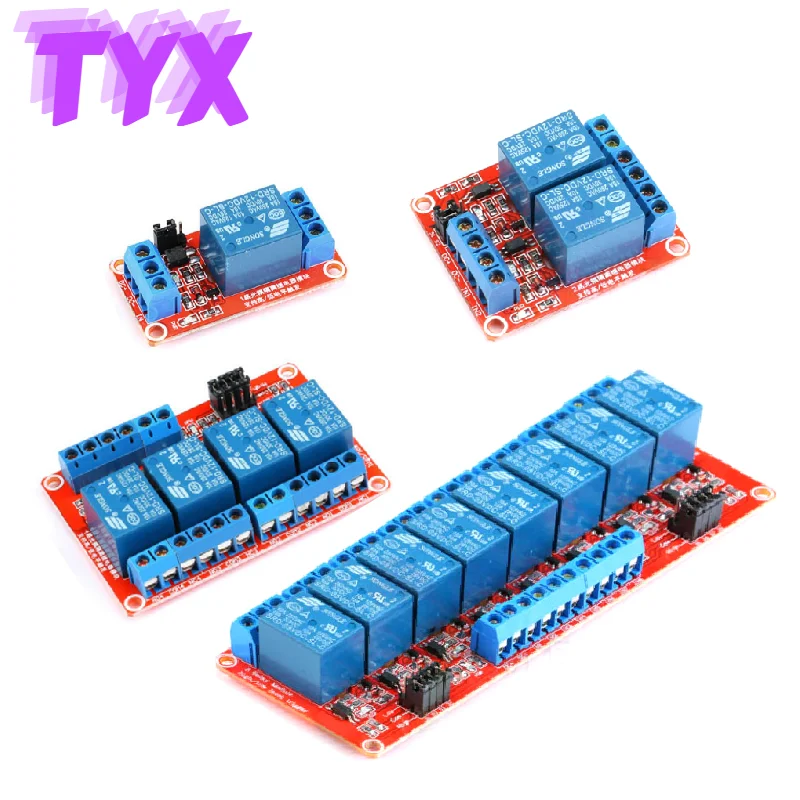

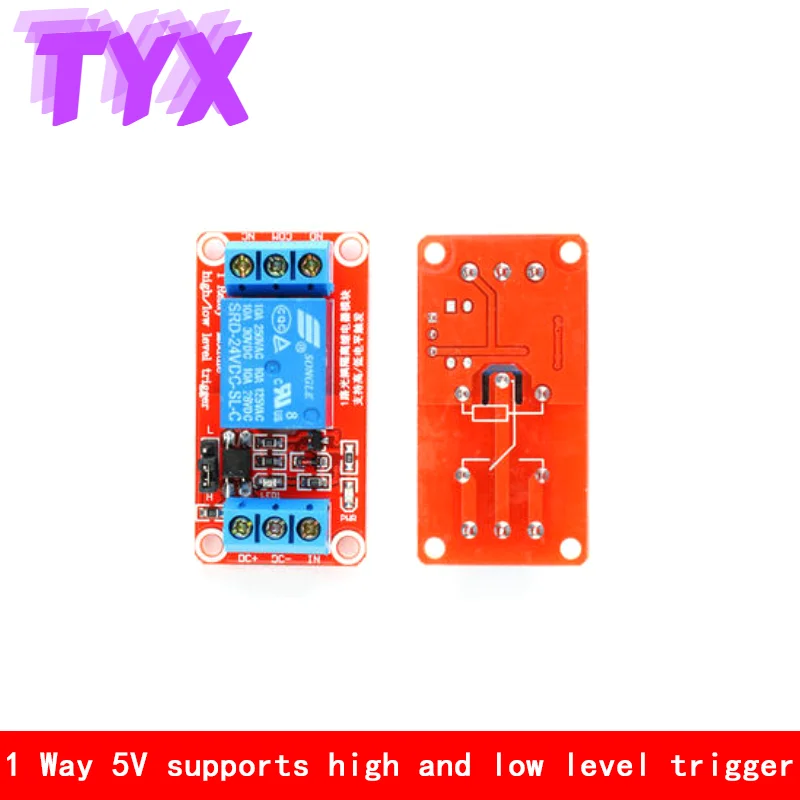

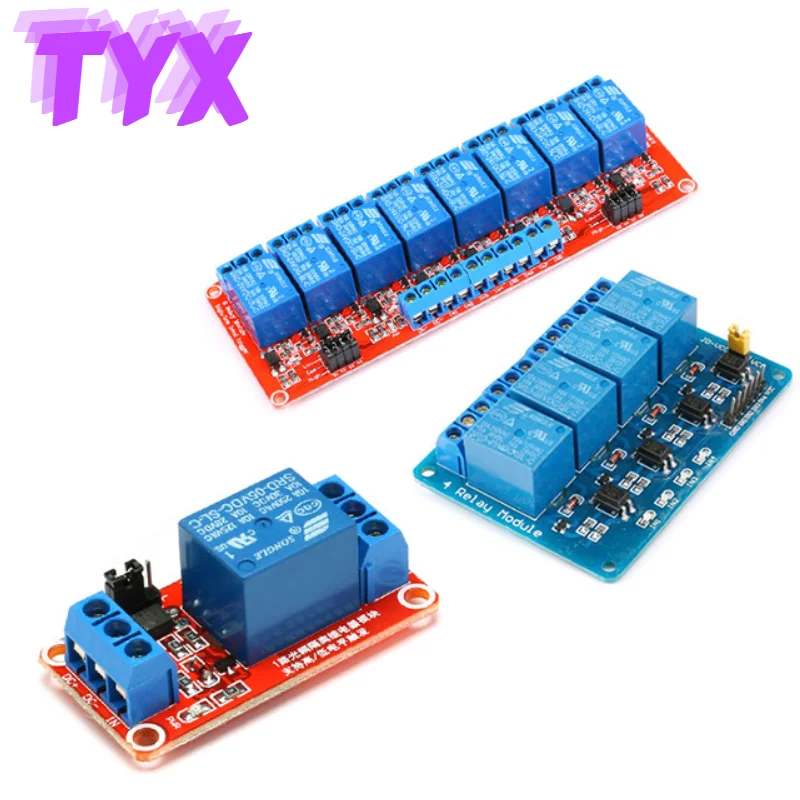

Usb кабель 1 шт-1/2/4/8 канал 5V12V24V триггерный релейный модуль щит с опора для оптопары

Usb кабель 1 шт-1/2/4/8 канал 5V12V24V триггерный релейный модуль щит с опора для оптопары

Описание товара:

1. Модуль соответствует международным стандартам безопасности, и между областью управления и областью нагрузки имеется изолирующий канавок;

2. Используйте подлинное реле;

3. С питанием и релейными инструкциями по действию, когда выключено, но не включено непрерывно;

4. Когда есть сигнал на входном терминале сигнала, включен общий терминал и обычный стартер;

5. Расширьте модуль макетной платы MCU и Расширьте контроль бытовой техники;

6. Контроль постоянного тока или переменного тока и контроль нагрузки 220 В переменного тока;

7. Имеется обычный открытый и обычный закрытый заголовок;

8. Синие терминалы KF301 легче подключить к линии управления.

Электрические параметры:
Версия напряжения: 5 В, 12 В, 24 В
В настоящее время в состоянии покоя: 5,5 миллиампер
Рабочий ток: 42 мА
Напряжение срабатывания: 0-4 в
Ток триггера: 3 мА
Описание режимов триггера с высоким и низким уровнем, если вы не понимаете их, пожалуйста, обратитесь к внешнему виду:

. Срабатывание высокого уровня-это способ срабатывания напряжения между входом сигнала и заземлением, Который можно понять как режим запуска короткого замыкания между входным сигналом и положительным VCC

& Низкий уровень триггера означает, что напряжение между входом сигнала и заземлением является ov, который можно понять как короткое замыкание между входом сигнала триггера и GND


Метод проводки 1 релейного модуля
