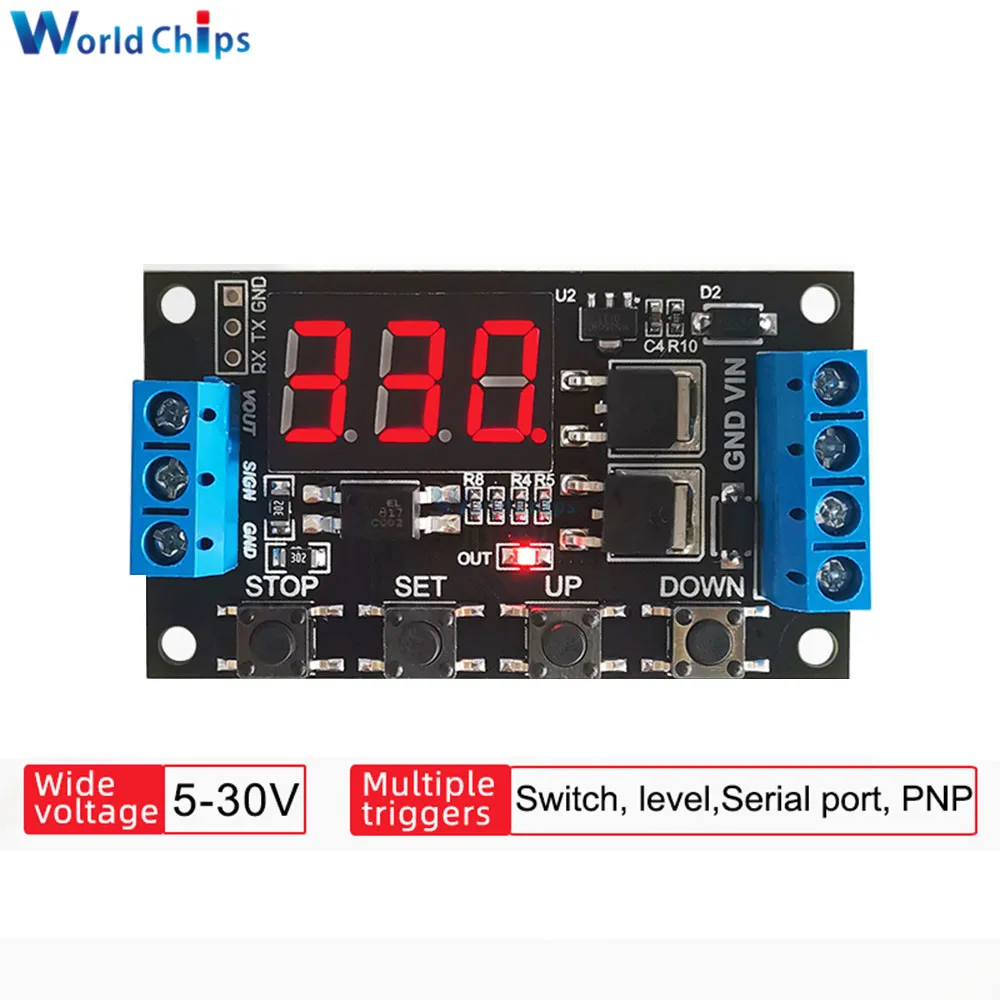

Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт

Сохраните в закладки:

Цена:167.31RUB*

Количество:

Доставка в Эль-Монте, по России и СНГ


  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт - Фото №1
  • История цены

    *История изменения цены! Указанная стоимость возможно, уже изменилось. Проверить текущую цену - >

    Месяц Минимальная цена Макс. стоимость Цена
    Aug-17-2025 212.27 руб. 216.59 руб. 214 руб.
    Jul-17-2025 172.59 руб. 175.51 руб. 173.5 руб.
    Jun-17-2025 209.78 руб. 213.45 руб. 211 руб.
    May-17-2025 207.59 руб. 211.98 руб. 209 руб.
    Apr-17-2025 165.0 руб. 168.45 руб. 166.5 руб.
    Mar-17-2025 204.68 руб. 208.88 руб. 206 руб.
    Feb-17-2025 202.37 руб. 206.59 руб. 204 руб.
    Jan-17-2025 200.49 руб. 204.97 руб. 202 руб.

    Новые товары

    Характеристики

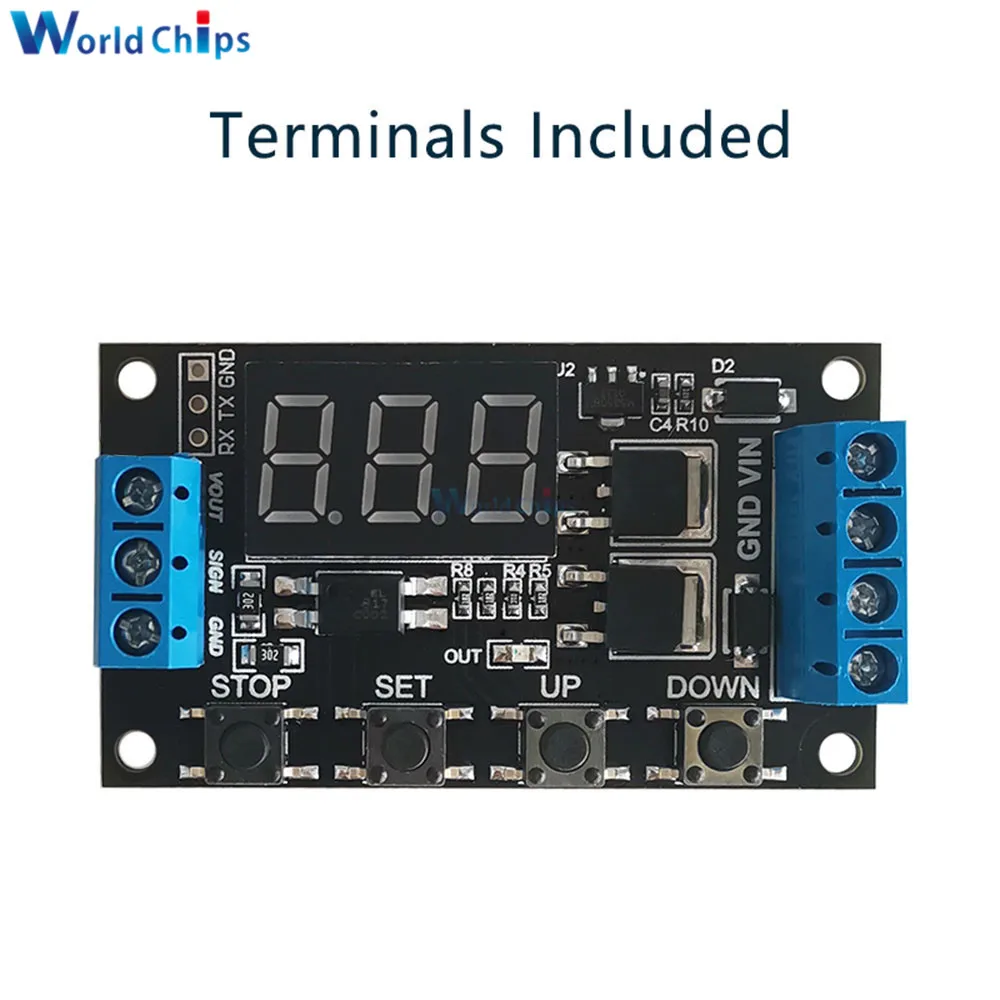

    Релейный модуль ZK-TD4 цикл запуска с временной задержкой 5 В 12 24 15 А 400 Вт

    Описание товара

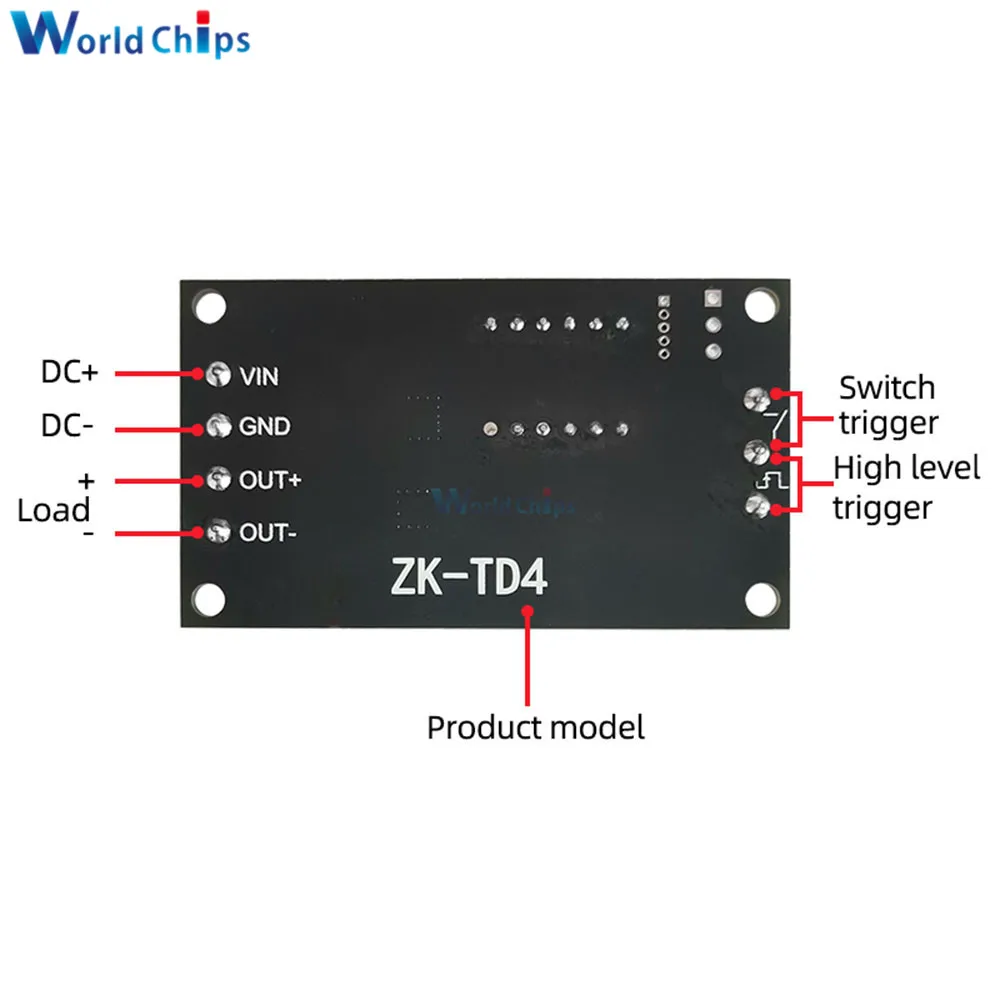

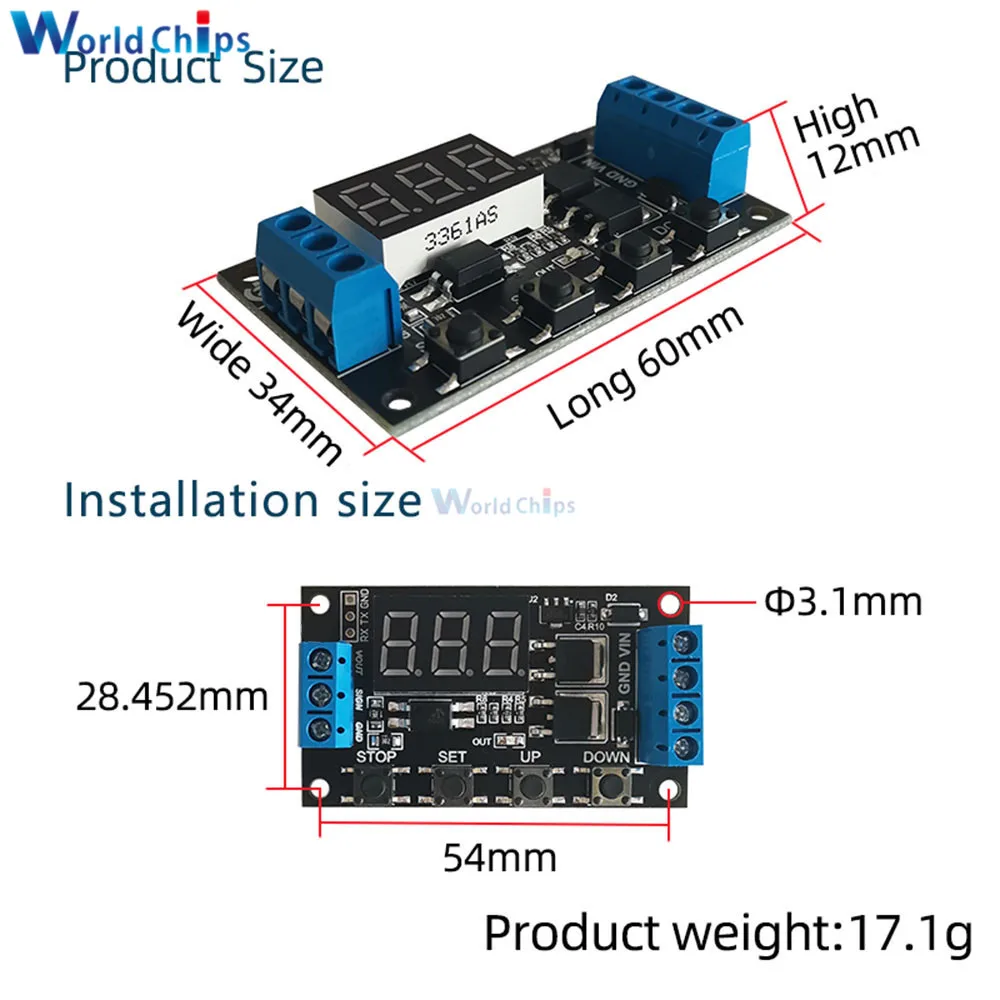

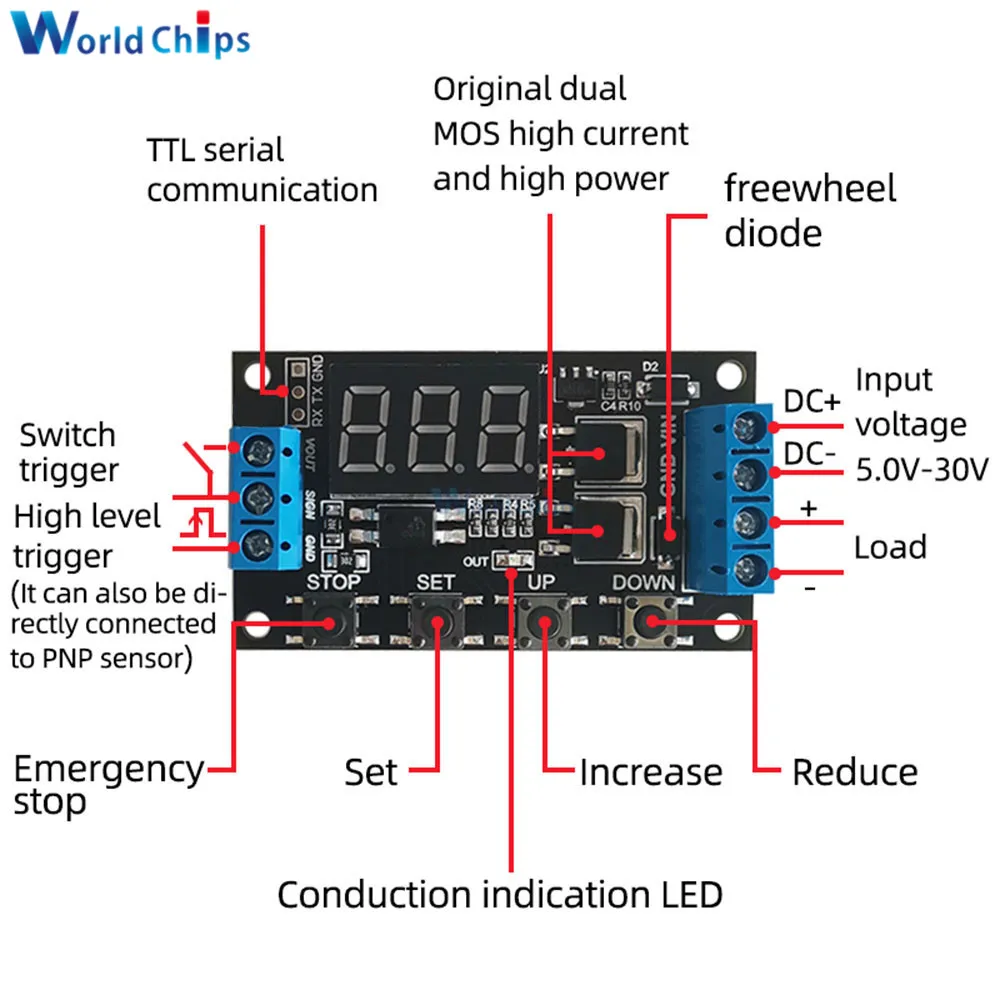

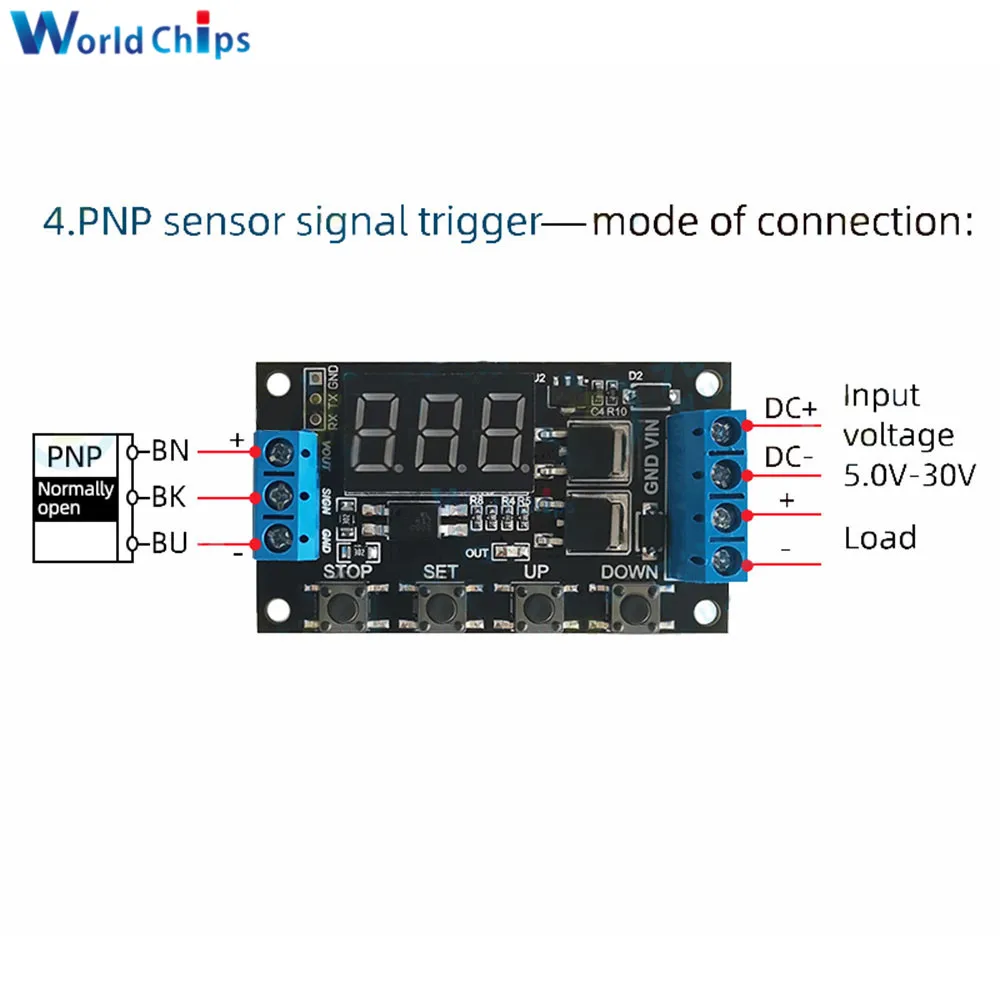

    DESCRIPTIONZK-TD4 цикл запуска реле задержки синхронизации модуль 5 в 12 В 24 В 15A 400 Вт двойной МОП-контроль переключатель светодиодный дисплей для двигателя/светодиодный Описание: ZK-TD4-это модуль задержки триггера контроллера MOS с функциями таймера и цикла. Он может работать в 16 режимах работы с или без триггерного сигнала. Это также может быть задержка случайного времени в наборе диапазона. Особенности: 1,16 Тип режима работы 2. Высокий уровень или PNP сигнальный триггер 3. Триггер включения питания 4. Кнопка включения 5,400 Вт 15A драйвер MOS 6. Поддержка функции памяти параметров 7. Поддержка коммуникационная плата интерфейса UART 8. Оптопара изолированный выход 9. Поддержка функции принудительной остановки 10. Поддержка режима энергосбережения Параметры: 1. Название продукта: ZK-TD4 цикл запуска контроллера задержки таймера 2. Номер товара: ZK-TD4 3. Рабочее напряжение: DC 5,0 V ~ 30V 4. Тип триггера: Кнопка/PNP/сигнал высокого уровня 5. Сигнал триггера: DC 3,0 V ~ 24V 6. Тип выхода: Выходное напряжение (То же, что и входное напряжение) 7. Выходная мощность: 400 Вт (макс.) 8. Выходной ток: 15а 9. Ток покоя: 20 мА 10. Дисплей: 3 Бит Красный светодиодный экран 11. Диапазон рабочих температур:-40 ℃ ~ 85 ℃ 12. Диапазон рабочей влажности: 5%-95% относительной влажности 13. Размер модуля: 60*34*12 мм Диапазон времени: 1>. Плавная регулировка от 0,1 секунд до 999 минут. 2>. Введите интерфейс настройки при коротком нажатии кнопки «остановить» в интерфейсе изменения параметров (мигание) для выбора диапазона времени. 3>. Обратите внимание на положение, когда Десятичная точка движется при нажатии кнопки. 4>. Отображение 'XXX.'десятичная точка-последний бит, диапазон синхронизации-1 секунда ~ 999 секунд. 5>. Дисплей 'XX.X' запятой-предпоследний, диапазон времени составляет 0,1 секунды, чтобы 99,9 секунд. 6>. Дисплей 'X.X.'Десятичная точка полностью горит, диапазон времени от 1 минуты до 999 минут. 7>. К примеру, если вы хотите, чтобы установить OP до 3,2 секунд, переместите знака после запятой до предпоследней позиции, Экран покажет '03.2" 8>. Параметры OP и CL одинаковы в разных режимах работы. 9>. Он будет отображать OP(CL,LOP) и соответствующее время задержки с помощью короткой кнопки, установленной в главном интерфейсе дисплея. 10>. Он просто отображает OP и соответствующее время задержки в режиме P1 с помощью короткой кнопки, установленной в главном интерфейсе дисплея. Описание: 1>. ОП: Задержка включения; 2>.CL: время задержки выключено; 3>.LOP: количество циклов. Диапазон 1-999 таймов. ---- означает неограниченный цикл. 4>.CLL: минимальное значение диапазона случайной задержки. Заданного диапазона 0,0 ~ 99,9 во-вторых. Этот параметр CLL используется только для режима работы P15. 5>.CLH: максимальное значение случайный диапазон задержки. Заданного диапазона 0,0 ~ 99,9 во-вторых. Этот параметр CLH просто используется для режима работы P15. 6>.SP: Установить Рабочий цикл ШИМ. Диапазон составляет 20%,25%,30%,35% до 100%. Режим работы: 1>. Режим включения: 1,1>.ZK-TD4 начнет задержку после включения питания. Этот режим не требует ввода другого триггерного сигнала. Источник питания-триггер. 1,2>.P00: Включение и вывод питания и Задержка запуска CL. Затем включите выход после задержки времени CL. Е. Г. Включение питания-> выключение-> Задержка CL-> ВКЛ. 1,3>.P01: Включение и вывод питания, включение и запуск времени задержки OP. Затем выключите выход после задержки времени OP. Е. Г. Включение питания-> ВКЛ-> Задержка оп-> ВЫКЛ. 1,4>.P02: Включение и вывод питания, включение и Задержка запуска OP. Затем выключите выход после задержки времени OP. Отключайте для задержки времени CL. Затем включите выход после задержки OL. И затем циклическое действие. Количество циклов (LOP) может быть установлено. Выход будет выключен после цикла. Е. Г. Включение питания-> включение-> Задержка OP-> выключение-> Задержка CL-> циклы-> выключение. 1,5>.P03: включение и выключение питания и время задержки запуска CL. Затем включите выход после задержки времени CL. Продолжайте следить за временем задержки. Затем выключите выход после задержки времени OP. И затем циклическое действие. Количество циклов (LOP) может быть установлено. Выход будет продолжать работать после цикла. Е. Г. Включение питания-> выключение-> Задержка CL-> ВКЛ-> Задержка OP-> Циклы-> ВКЛ. 2>.PNP/высокий уровень сигнала триггера Режим: 2,1>.ZK-TD4 запустит задержку после ввода триггера. Этот режим требует входного триггерного сигнала после обеспечения рабочего источника питания. 2,2>.P04: входной сигнал триггера и выход включается и запускается время задержки OP. Затем выключите выход после задержки времени OP. Триггер снова недействителен во время задержки. E.g. Триггер-> ВКЛ-> Задержка оп-> ВЫКЛ. 2,3>.P05: входной сигнал триггера и выход включается и запускается время задержки OP. Затем выключите выход после задержки времени OP. Перезапуск задержка OP если триггер снова во время задержки. E.g. Триггер-> ВКЛ-> Задержка оп-> ВЫКЛ. 2,4>.P06: входной сигнал триггера и выход включается и запускается время задержки OP. Затем выключите выход после задержки времени OP. Остановите задержку и выключайте выход, если триггер снова во время задержки. Например, g. Триггер-> ВКЛ-> Задержка оп-> ВЫКЛ. 2,5>.P07: входной сигнал триггера и выход Удерживают и запускают время задержки CL. Затем включите выход после задержки времени CL. Е. Г. Триггер-> ВЫКЛ-> Задержка CL-> ВКЛ. 2,6>.P08: входной сигнал триггера и выход выключить и начать время задержки CL. Затем включите выход после задержки времени CL. Продолжайте следить за временем задержки. Затем выключите выход после задержки времени OP. Триггер снова недействителен во время задержки. Е. Г. Триггер->OFF->Delay CL->ON->Delay OP->OFF. 2,7>.P09: входной триггер сигнала и выхода выключить и начать время задержки CL. Затем включите выход после задержки времени CL. Продолжайте следить за временем задержки. Затем выключите выход после задержки времени OP. Перезапуск задержка OP если триггер снова во время задержки. Е. Г. Триггер->OFF->Delay CL->ON->Delay OP->OFF. 2,8>.P10: входной сигнал триггера и выход выключить и начать время задержки CL. Затем включите выход после задержки времени CL. Продолжайте следить за временем задержки. Затем выключите выход после задержки времени OP. И затем циклическое действие. Количество циклов (LOP) может быть установлено. Выход будет включаться после цикла. Задержка остановки и выход включатся, если триггер снова во время циклов. Е. Г. Триггер->OFF->Delay CL->ON->Delay OP->cycles->ON. 2,9>.P11: входной сигнал триггера и выход включается и запускается время задержки OP. Затем выключите выход после задержки времени OP. Отключайте для задержки времени CL. Затем включите выход после задержки времени CL. И затем циклическое действие. Количество циклов (LOP) может быть установлено. Выход будет выключаться после цикла. Задержка остановки и выход выключаются, если триггер снова во время циклов. Е. Г. Триггер-> ВКЛ-> Задержка OP-> ВЫКЛ-> Задержка CL-> Циклы-> ВЫКЛ. 2,10>.P12: входной сигнал триггера и выход включается и запускается время задержки OP. Затем выключите выход после задержки времени OP. Отключайте для задержки времени CL. Затем включите выход после задержки времени CL. И затем циклическое действие. Количество циклов (LOP) может быть установлено. Выход будет выключен после цикла. Триггер снова недействителен во время циклов. Е. Г. Триггер-> ВКЛ-> Задержка OP-> ВЫКЛ-> Задержка CL-> Циклы-> ВЫКЛ. 2,11>.P13: Включение входного триггерного сигнала и выхода. Затем начните время задержки OP, если удалите входной триггер. Затем выключите выход после задержки времени OP. Остановка задержки и выход включается, если триггер снова во время задержки. 2,12>.P14: удерживайте входной сигнал триггера И Выключайте выход. Затем начните время задержки CL, если удалите входной триггер. Затем включите выход после задержки времени CL. Остановите задержку и выключите выход, если триггер снова во время задержки. 3>. Случайный режим задержки: 3,1>.P15: входной сигнал триггера и выход Удерживают и запускают время задержки. Время задержки между CLL и CLH. Затем включите выход после задержки CLL ~ CLH. Этот режим также может установить рабочий цикл PWM от 20%,25%,30%,35% до 100%. (Время задержки является случайным значением между CLL и CLH. Их диапазон настройки составляет 0,0 ~ 99,9 во-вторых и CLH составляет более CLL.) Е. Г. Триггер-> ВЫКЛ-> Задержка-> ВКЛ. Установить шаги: 1>. Подтвердите режим работы перед началом установки режима и параметров. 2>. Удерживайте нажатой кнопку SET, примерно 2 секунды, чтобы выбрать режим работы. 3>. Нажмите кнопку вверх и вниз, чтобы переключить режим работы P00 ~ P015. 4>. Нажмите кнопку SET, чтобы задать значение параметра для выбранного режима работы, такого как рабочий режим P03. 5>. Первый набор параметров OP мигает около 2 секунд и отображает значение параметра. 6>. Нажмите кнопку стоп, чтобы переместить десятичную точку и установить диапазон задержки. 7>. Нажмите кнопку вверх и вниз, чтобы установить значение параметра OP. 8>. Нажмите кнопку SET, чтобы задать второе значение параметра CL. Затем установите диапазон времени и значение параметра как тот же метод. 9>. Нажмите кнопку SET, чтобы задать значение третьего параметра LOP. Затем установите параметр таким же способом. Примечание: «----» означает неограниченный цикл. 10>. Для режима работы P15 метод набора одинаковый для CLL, CLH и SP. Примечание: время задержки 0,0 ~ 99,9 второй на данном режиме. 11>. Удерживайте кнопку SET примерно 2 секунды, чтобы сохранить параметр и режим exit set, чтобы начать нормальную работу. Дополнительные Особенности: 1>. Функция автоматического сна: удерживайте нажатой кнопку «остановить» около 2 секунд в нормальном рабочем интерфейсе для включения или выключения функции автоматического сна. 1,1> C-L: Включите функцию автоматического сна. Экран автоматически выключается, если нет операции в течение 3 минут. Он может быть просыпается любыми кнопками. 1,2>.O-d: выключите функцию автоматического сна. 2>. Включение/отключение вывода нажатием кнопки стоп: 2,1>. ВКЛ: включен выход во время задержки OP. 2,2>. ВЫКЛ: отключен выход. Модуль не может выводить любой сигнал в этом режиме. Используйте шаги: 1>. Подключите правильное рабочее напряжение от входного терминала. 2>. Установите режим работы и значение параметра. 3>. Удалите рабочий источник питания. 4>. При необходимости Подключите сигнал нагрузки и триггера. 5>. Повторно подключите источник питания. 6>. Начать нормальную работу с или без в сигнале триггера по выбранному режиму работы. Примечание: 1>. Это может выходное напряжение. Выходное напряжение равно входному напряжению. 2>. При остановке работы будет отображаться '000'. При работе будет отображаться Десятичная точка. 3>. Вин и выход + подключены во внутренней цепи. 4>. GND и OUT-не подключены во внутренней цепи. Пользователи не могут подключать GND и OUT- together. В противном случае модуль сохранит выход. 5>. Перед использованием ознакомьтесь с руководством и описанием. Применение: Переключение задержки Счетчик Система контроля доступа Модификация автомобильной цепи Двигатель Электромагнитный клапан Светильник в полоску Посылка: 1 x ZK-TD4 цикл запуска контроллера таймера задержки
