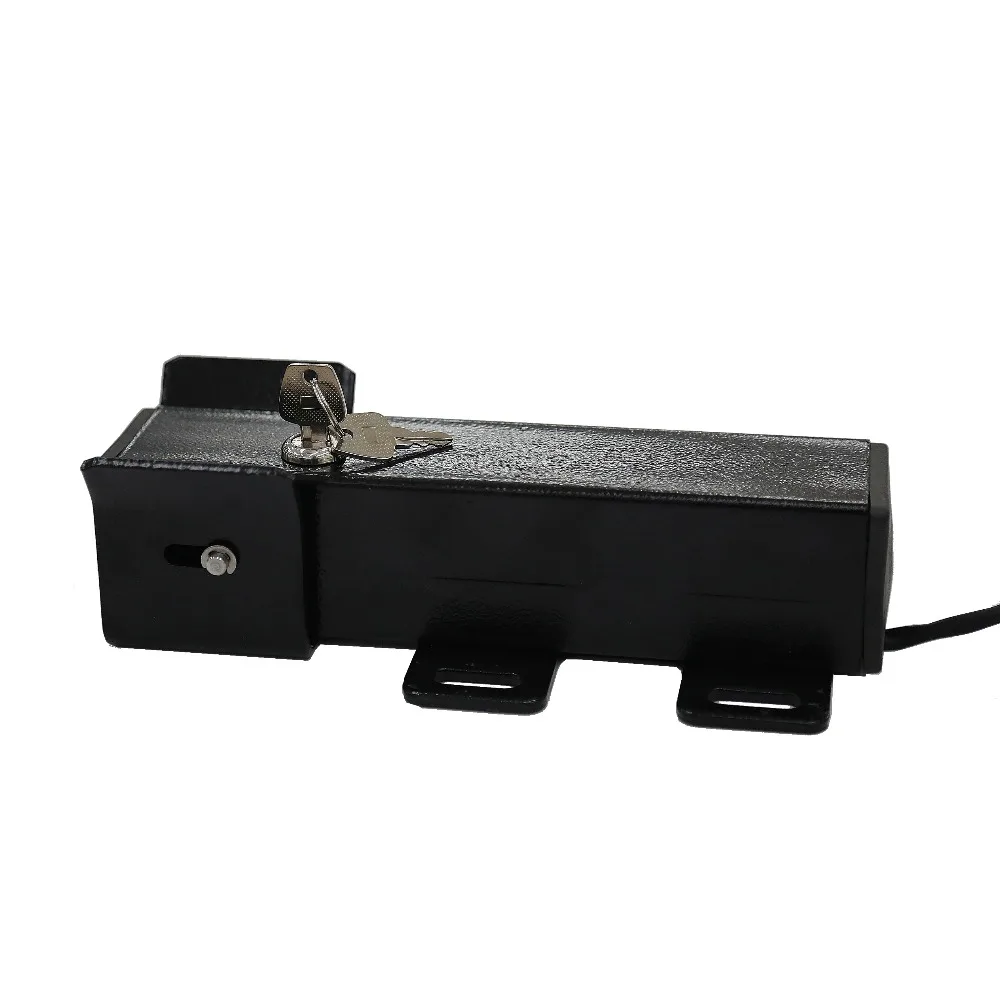

LM149 24/12 В постоянного тока водонепроницаемые ворота для подъездной дороги

LM149 24/12 В постоянного тока водонепроницаемые ворота для подъездной дороги

Примечание: электрический замок повышает безопасность Ваших ворот, и настоятельно рекомендуется, если у вас есть животные или вы живете в местах, подверженных сильному ветру, когда ворота длиннее 1,5 метров (7 футов).

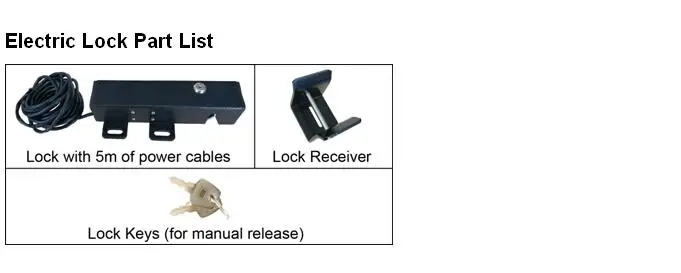

Электрический замок части списка

Важная информация:

1. Перед установкой электрического замка, пожалуйста, убедитесь, что ворота на уровне, свободно двигаются и не связываются и не блокируют барьеры.

2. Для правильной работы электрического замка ворота должны плотно закрываться, прижимая замок к приёмнику замка.

3. Электрический замок должен быть установлен на внешней стороне ворот, если наНажимной клапан открытьВорот.

4. В связи с различными условиями монтажа монтажное оборудование не предоставляется. Внимательно прочитайте это руководство, чтобы определить монтажное оборудование, необходимое для вашего состояния.

5. Для двойных ворот замок должен быть установлен на главный ворота (ворота 1), который находится рядом с контрольным ящиком, а приемник замка должен быть установлен на управляемых воротах (ворота 2).

(Если ворота около блока управления были настроены как невольничьи ворота, вы можете изменить настройки следующим образом: "Руководство пользователя" → "Настройки платы управления" → "набор главного/рабочего ворот")

Установка для одной ворота

Шаг 1:Отсоедините муфту открывателя с помощью ключа. Вы можете перемещать ворота вручную, так что ворота могут свободно качаться во время установки электрического замка.

Шаг 2:Когда ворота находятся в закрытом положении, определите лучшее место для замка и приемника. Замок и приемник должны быть ровными и выравниваться с открывалкой. Замок и приемник должны иметь твердую поверхность или трубчатый забор для обеспечения стабильности.

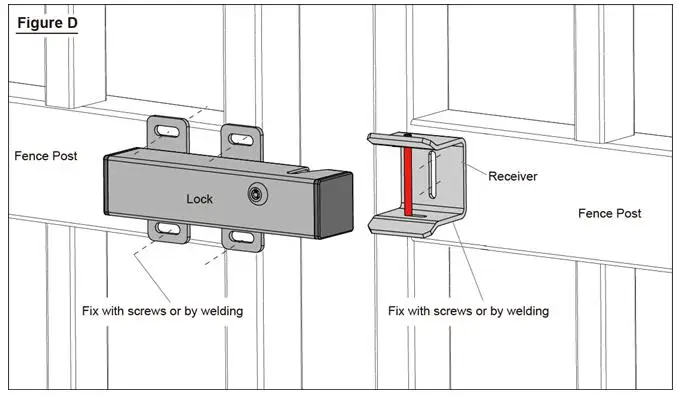

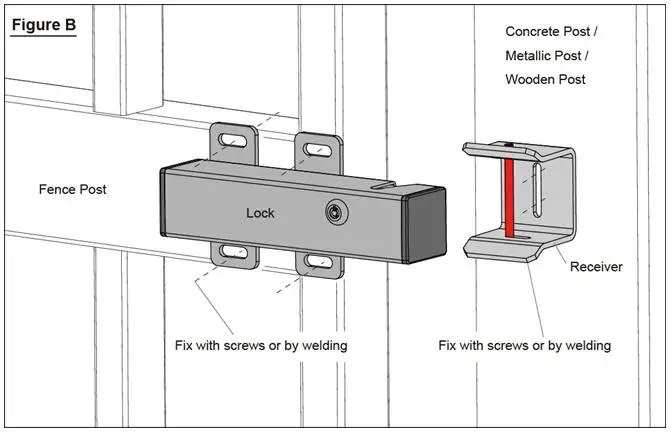

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьбу на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник с помощью болтов, стопорных шайб и гаек.

Конечно, вы можете сварить их напрямую.

C030394

ДляЗвено цепиВорота, вам нужны u-болты, седла, стопорные шайбы и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите кабели питания замка к панели управления открывания распашных ворот (см. Рис. Е).

Примечание:Убедитесь, что муфта открывателя включена, прежде чем вы приготовитесь активировать открывалку (Используйте ключ для открывания).

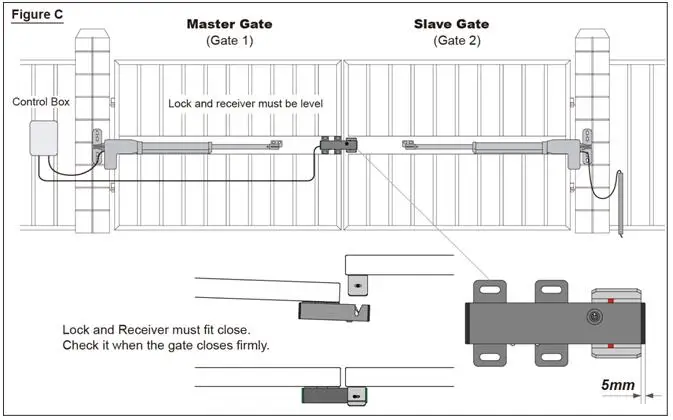

Установка для двойной ворот

Шаг 1:Отсоедините муфты открывателей с помощью ключа отжима. Вы можете перемещать ворота вручную, так что ворота могут свободно качаться во время установки электрического замка.

Шаг 2:Когда ворота находятся в закрытом положении, определите лучшее место для замка и приемника. Замок и приемник должны быть на уровне и выровнены с открывателями. Замок и приемник должны иметь твердую поверхность или трубчатый забор для обеспечения стабильности.

Шаг 3:ДляМеталлическая трубкаВорота, если толщина столба забора больше или равна 3 мм, вы можете резьбу на столбе забора, и закрепить замок и приемник только с помощью болтов (без гаек). В противном случае Просверлите отверстия через столб забора и закрепите замок и приемник с помощью болтов, стопорных шайб и гаек.

Конечно, вы можете сварить их напрямую.

ДляЗвено цепиВорота, вам нужны u-болты, седла, стопорные шайбы и гайки для замка и приемника.

Шаг 4:Перепроверьте положение и выравнивание замка, убедитесь, что Электрический замок работает правильно.

Шаг 5:Подключите кабели питания замка к панели управления открывания распашных ворот (см. Рис. Е).

Примечание:Убедитесь, что муфты открывателей помолвлены, прежде чем готовиться к активации открывателей (Используйте ключ релиза).

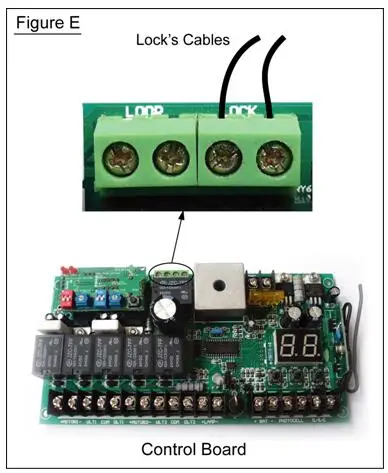

Подключение замка к панели управления Открывания Ворот

Примечание: схема подключения является образцом только одной модели открывания ворот. Фактическое Подключение провода, пожалуйста, относится к инструкции пользователя открывания ворот.
