2 шт. 16CH Аналоговый Цифровой MUX Breakout плата CD74HC4067 точный модуль для Arduino |

2 шт. 16CH Аналоговый Цифровой MUX Breakout плата CD74HC4067 точный модуль для Arduino |

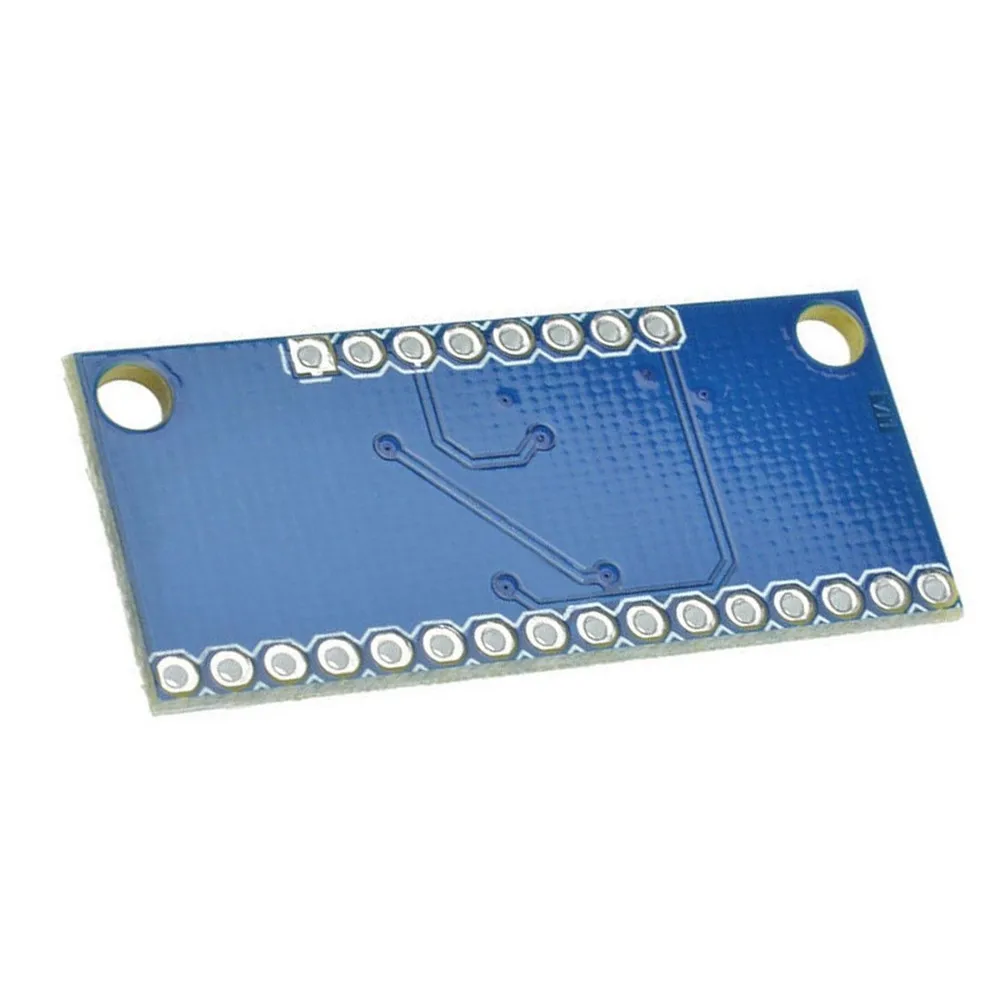

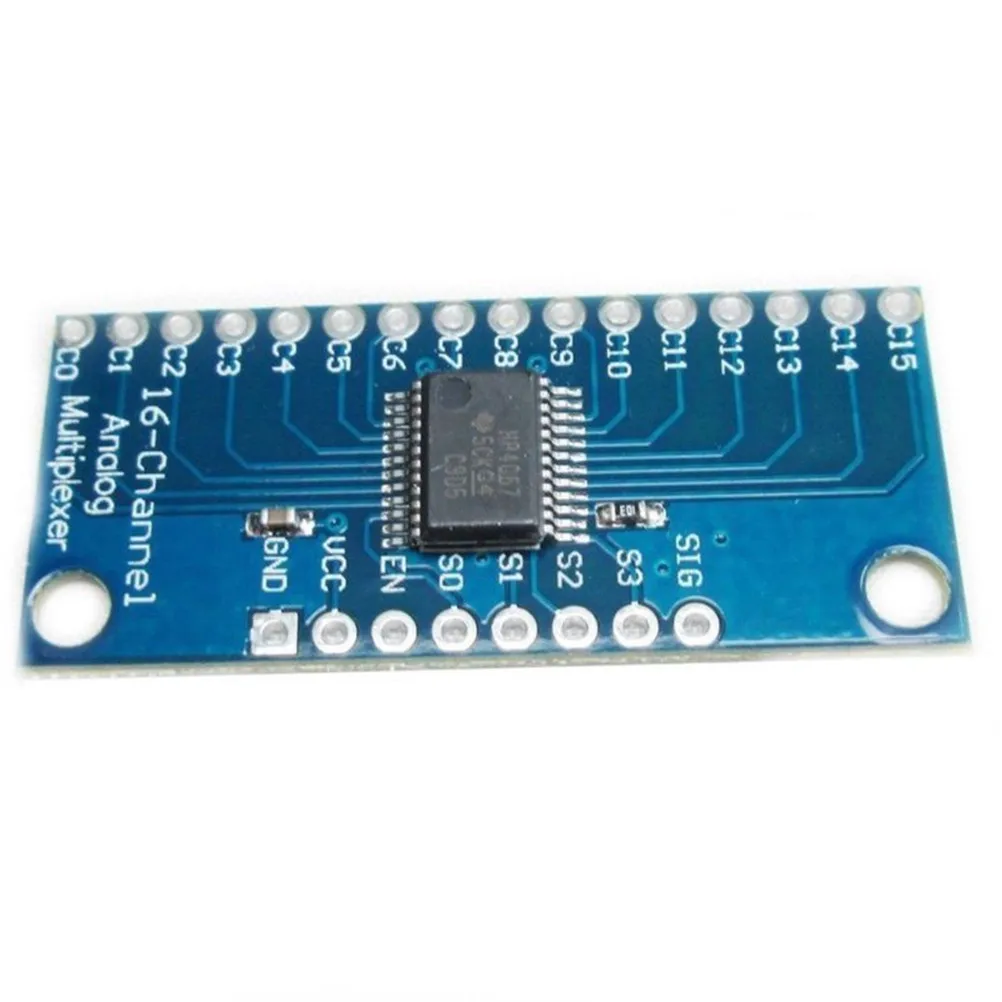

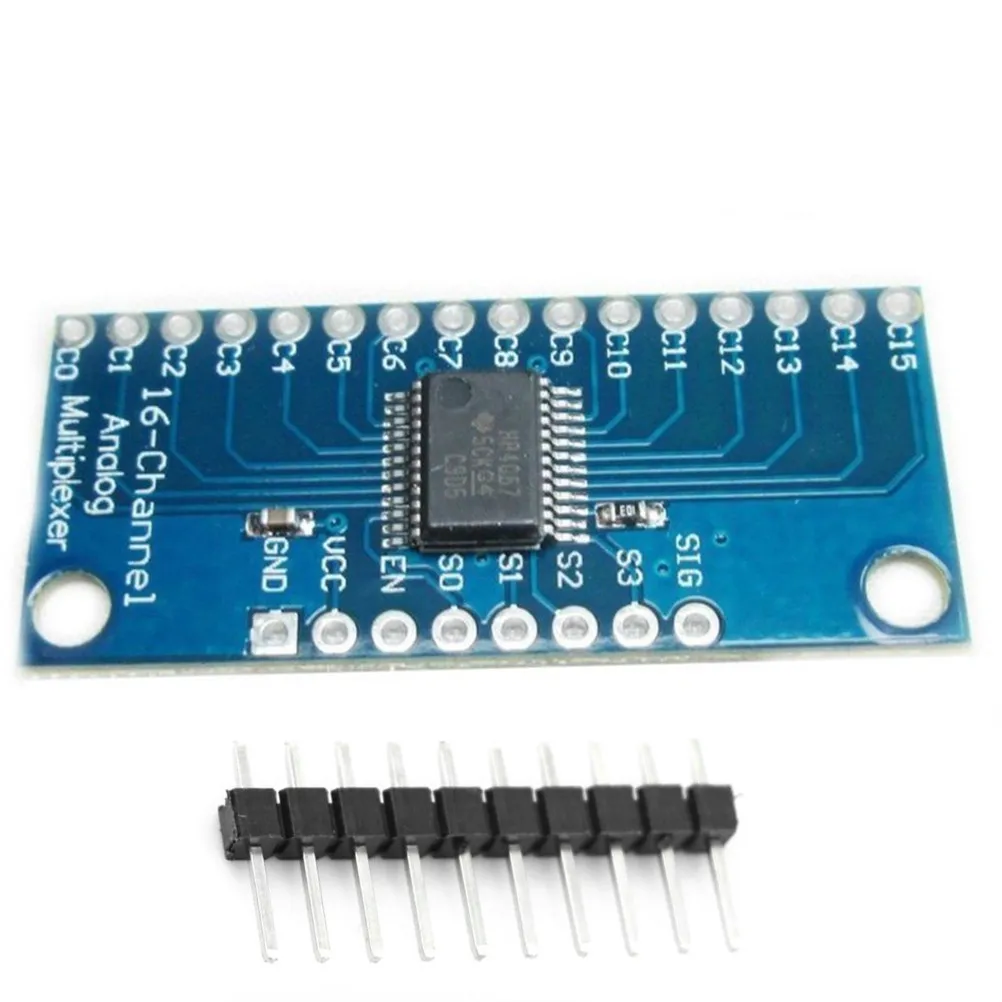

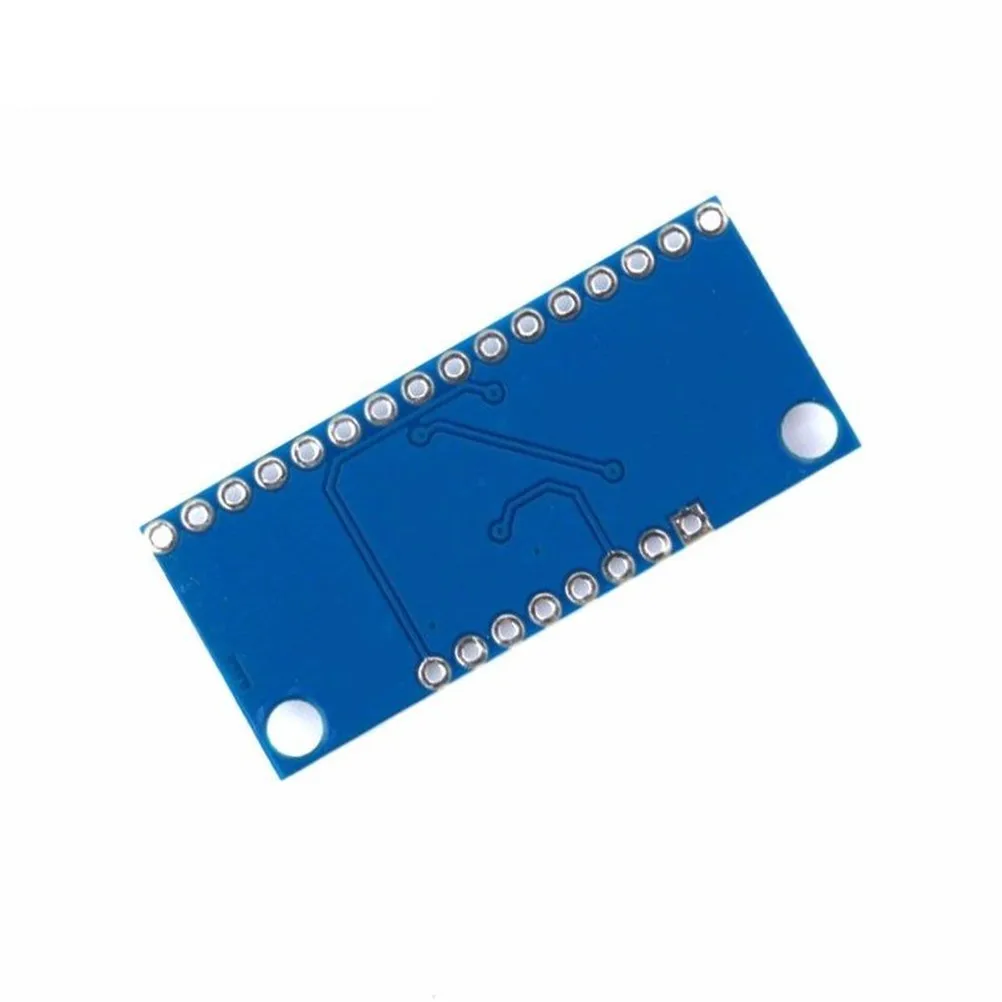

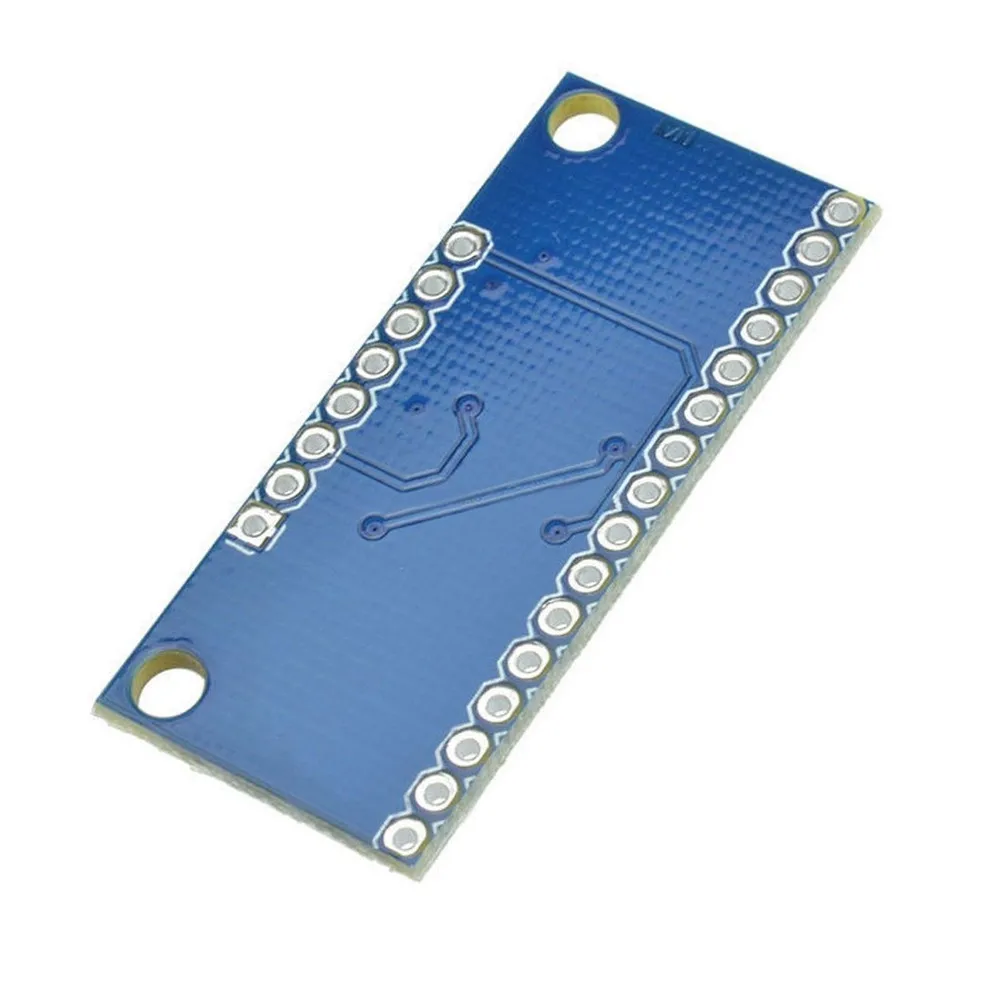

Это секционная плата для очень удобного 16-Channel.Analog/Digital Multiplexer/Demultiplexer CD74HC4067. Этот чип похож на поворотный переключатель-он перемещает общий штифт (COM в схеме, SIG на плате) на один из 16-канальных штифтов (CHANxx). Он работает как с цифровыми, так и с аналоговыми сигналами (напряжение не может быть выше VCC), и функция подключения в любом направлении. Чтобы контролировать его, Подключите 4 цифровых выхода к адресу чипа, выберите контакты (S0-S3) и отправьте его на бинарный адрес канала, который вы хотите (см. Таблицу данных для получения подробной информации). Это позволяет подключать до 16 датчиков к вашей системе, используя только 5 контактов!
Так как mux/demux также работает с цифровыми сигналами, вы можете использовать его для передачи последовательных данных TTL уровня или от нескольких устройств. Например, вы можете использовать его для подключения контактов TX 16 устройств к одному контакту RX на вашем микроконтроллере. Затем вы можете выбрать любое из этих 16 устройств для прослушивания.
Если вы хотите двустороннюю связь, вы можете добавить вторую плату для направления линии TX вашего микроконтроллера к 16 линиям RX устройства. Используя несколько досок, вы можете создать аналогичные механизмы для I2C, SPI и т. д.
Характеристики: от 2 в до 6 в; «On» сопротивление: 70 Ом @ 4,5 В; 6 НС break-перед-make @ 4,5 В; Широкий диапазон рабочих температур: от-55С до 125C

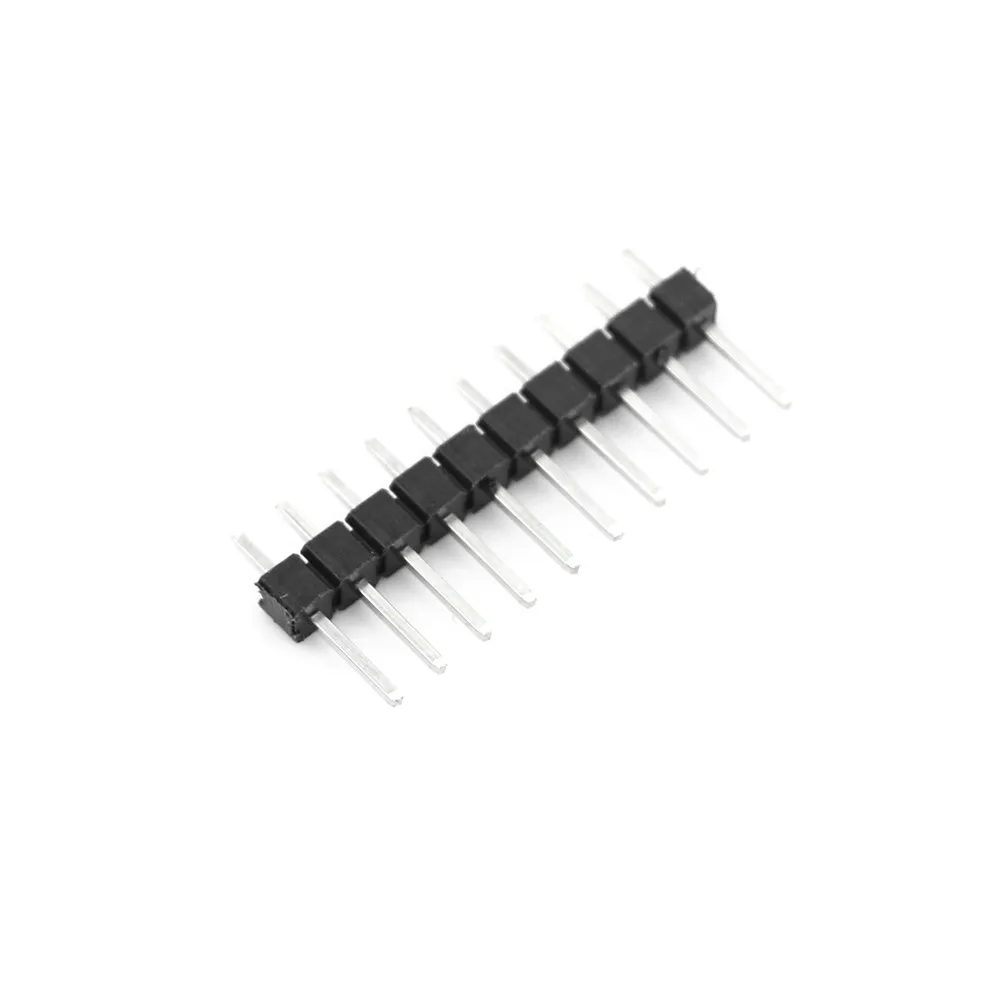

Посылка включает в себя: 2 шт.
