    AR9331 модуль Wifi камера UART серийный порт Прозрачная передача Openwrt маршрутизатор

    Описание товара

    Modname = ckeditor

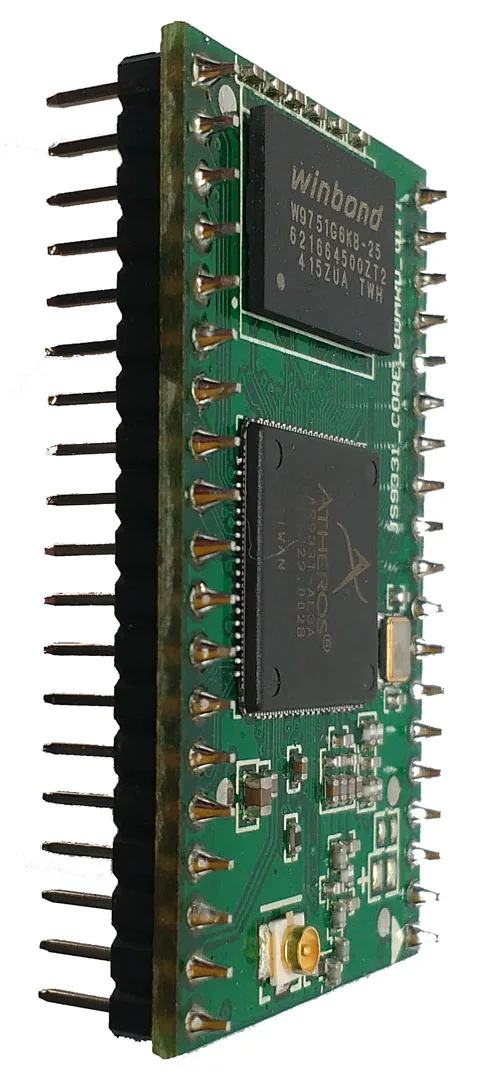

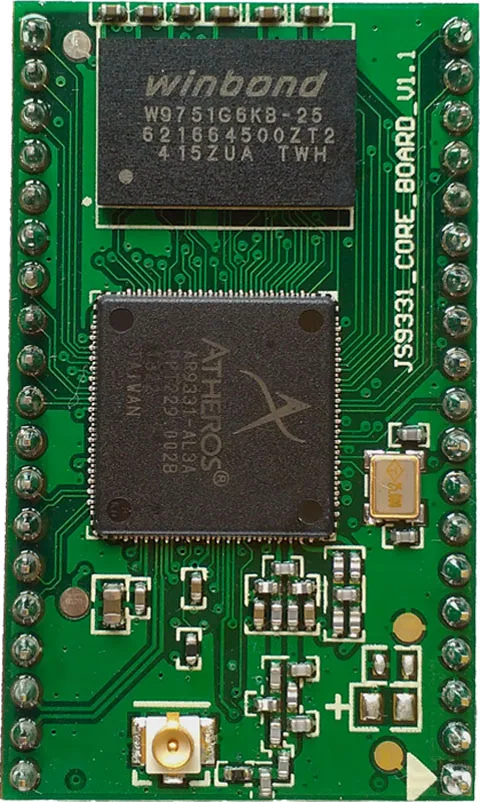

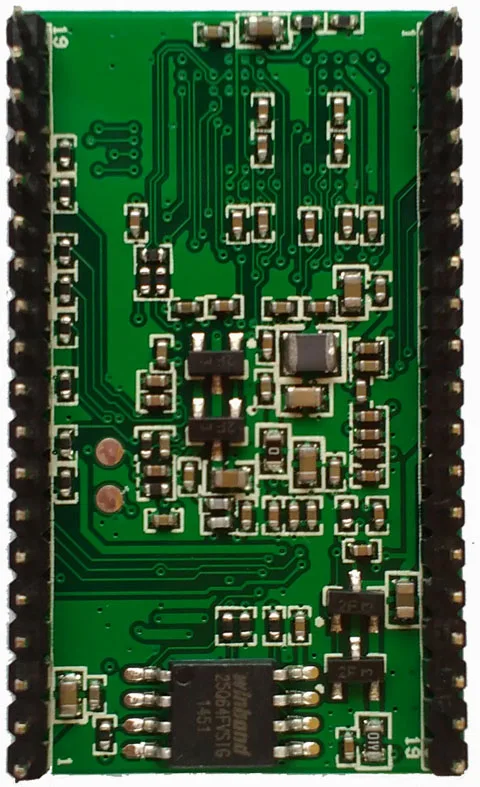

    JS9331 основной модуль платы-это запатентованный wifi модуль, основанный на Atheros AR9331 SOC решение, запущенное Hangzhou Zhuotai Technology Co., Ltd. Частота системы достигает 400 МГц, встроенная 64 Мб DDR2 RAM, 8 Мб/16 Мб flash, и внешне приводит к USB, GPIO, UART, I2S, Ethernet интерфейсу, wifi антенному интерфейсу.



    Модуль имеет небольшой размер, низкое энергопотребление, низкое тепловыделение и стабильную производительность передачи wifi и сетевого порта. Запуск системы openwrt (linux) для долгосрочной стабильной работы. Периферийная схема модуля очень проста. Для запуска системы и управления через WIFI требуется только добавить источник питания 3,3 В постоянного тока. Используются два позолоченных контактных разъема 1x19 2,0 мм, которые могут быть надежно закреплены на нижней пластине.



    Его можно использовать в умом доме, ip-камере, VOIP, пульте дистанционного управления, системе удаленного мониторинга, портативном маршрутизаторе 3G/4G, простом веб-сетевом сервере, простом FTP сервере, удаленное Скачивание, визуальный автомобиль с дистанционным управлением и многие другие приложения.



    Параметры продукта


    Название продукта: JS9331 основная плата

    Модель продукта: JS9331-CORE v1.0

    Поддержка операционной системы: Openwrt(linux)

    Процессор: AR9331 MIPS 24K

    Частота системы: 400 МГц

    Память: 64 Мбайт DDR2 RAM

    Флэш-память: 8 Мбайт/16 Мбайт

    Порт Ethernet: 2 WAN/LAN 10/100M адаптивный

    Интерфейс USB: 1 хост-интерфейс USB 2,0

    UART серийный порт: 1 (обычно используется для отладки последовательного порта)

    GPIO порты: 16 в общей сложности (мультиплексированные с другими функциями)

    I2S: 1 канал, контактные имена CK, WS, SD, MCK, MICIN, поддержка приложений VOIP

    Размер модуля: 39,0 мм x 23,0 мм x 8,5 мм

    Контактный интерфейс: 2 1x19 2,0 мм

    Рабочее напряжение: 3,3 В ± 10%

    Средняя потребляемая мощность: 0,45 Вт

    Интерфейс антенны: IPEX

    Рабочая температура: -10 ~ 70 ℃

    Беспроводной протокол: Поддержка IEEE802.11 b/g/n

    Скорость беспроводной связи: максимум 150 Мбит/с

    РЧ мощность: максимум 18 дБм

    Расстояние беспроводной передачи: 100 метров (открытая площадь)

    Беспроводной режим работы: маршрутизация, AP, реле, мост

    Механический размерный рисунок



    Введение ПИН-кода
    Описание контактного номера

    1 VDD33 главный источник питания DC 3,3 В вход

    2 VDD33 главный источник питания DC 3,3 В вход

    3 GND основной источник питания наземный

    4 GND основной источник питания

    5 GPIO26 стандарт GPIO

    6 GPIO12 стандарт GPIO

    7 GPIO27 Стандартный GPIO, по умолчанию-это системный светодиодный

    8 GPIO11 внутреннее подключение 10K вытягивающийся резистор к земле, по умолчанию беспроводной светодиодный, высокий уровень активен

    9 GPIO17 внутреннее подключение 10K выдвижной резистор до 2,6 В, по умолчанию используется светодиодный WAN, низкий уровень активен

    10 GPIO16 Подключите 10K вытягивающий резистор к земле внутри, функция GPIO

    11 GND Земля

    12 GPIO15 внутренне Подключите 10K вытягивающий резистор к земле, по умолчанию сброс/Заводская новая ключевая функция, высокий уровень эффективен

    13 GPIO14 Подключите 10K вытягивающий резистор к земле внутри, функция GPIO

    14 GPIO13 внутреннее подключение 10K выдвижной резистор до 2,6 В, по умолчанию является LAN1 светодиодный функция, высокий уровень является эффективным.

    15 GPIO1 внутреннее подключение 10K выдвижной резистор до 2,6 В, функция GPIO

    16 GPIO0 Подключите 10K вытягивающий резистор к земле внутри, функция GPIO

    17 GND Земля

    18 UART_RX серийный RX (обычно используется для отладки)

    19 UART_TX Serial TX (обычно используется для отладки)

    20 GPIO20 Стандартный GPIO или I2S SD pin функция, по умолчанию GPIO

    21 GPIO19 стандартная GPIO или I2S WS pin функция, по умолчанию GPIO

    22 GPIO18 Стандартный GPIO или I2S CK pin функция, по умолчанию GPIO

    23 GPIO21 стандарт GPIO или I2S MCK pin функция, по умолчанию GPIO

    24 GPIO22 Стандартный GPIO или I2S MICIN pin функция, по умолчанию GPIO

    25 GND Земля

    26 RX4_P Ethernet порт 4 получения положительного конца

    27 RX4_N Ethernet порт 4 приема отрицательного конца

    28 TX4_P Ethernet порт 4 отправка положительного конца

    29 TX4_N Ethernet порт 4 отправка отрицательного конца

    30 VDD20 выходная мощность через Ethernet

    31 RX0_P Ethernet порт 0 получение положительного конца

    32 RX0_N Ethernet порт 0 получение отрицательного конца

    33 TX0_P Ethernet порт 0 отправка положительного конца

    34 TX0_N Ethernet порт 0 отправка отрицательного конца

    35 GND Земля

    36 USB_N USB Отрицательный терминал

    37 USB_P USB положительный конец

    38 GND Земля
